Zrobotyzowana cela do cięcia i spawania laserowego FANUC M-710iC/70
- Jelenia Góra, dolnośląskie
- 29 Sie 09:48
- Nr ogłoszenia: 69686673
- Dostępność: dostępne
PARTNER PREMIUM
1 / 12
Obserwuj
- Oferta od firmy
- Stan używane
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Szybki kontakt: +48 *** *** ***

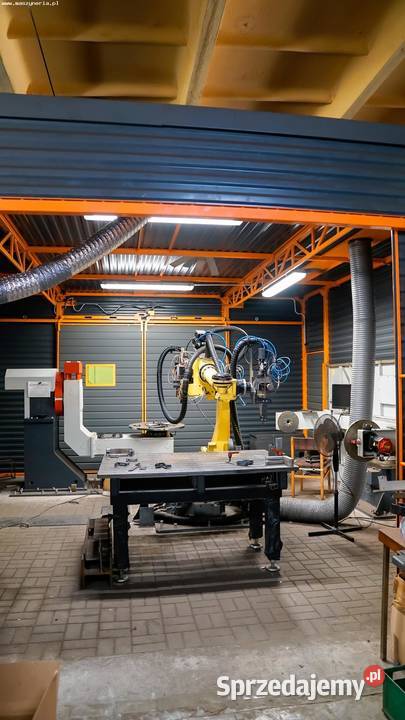

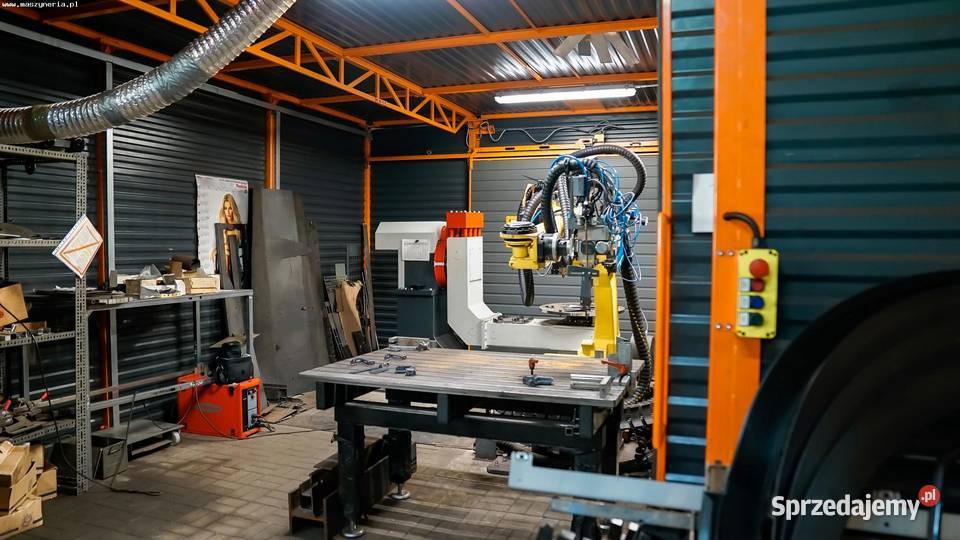

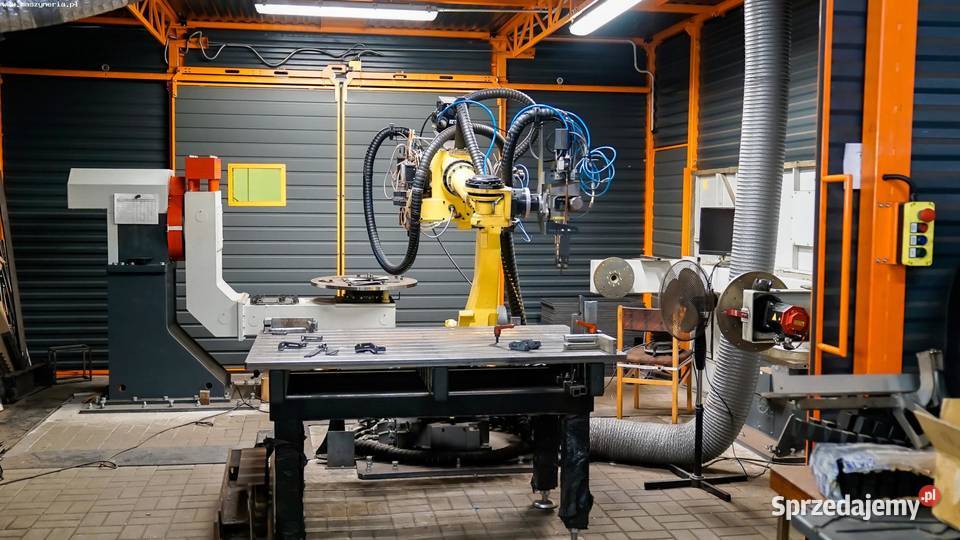

Zrobotyzowana cela do cięcia i spawania laserowego FANUC M-710iC/70 wyprodukowana w 2017 roku przeznaczona jest do precyzyjnego spawania oraz cięcia laserowego detali. Oferowane stanowisko spawalnicze jest kompletne i składa się z następujących części:
- ramię robota FANUC M-710iC
- źródło laserowe fiber IPG YLS-4000-S2T
- 2-pozycyjny stół obrotowy z horyzontalnym obrotem
- 2-osiowy pozycjoner typu „L”
- głowica do cięcia laserowego HIGHYAG BIMO-FSC

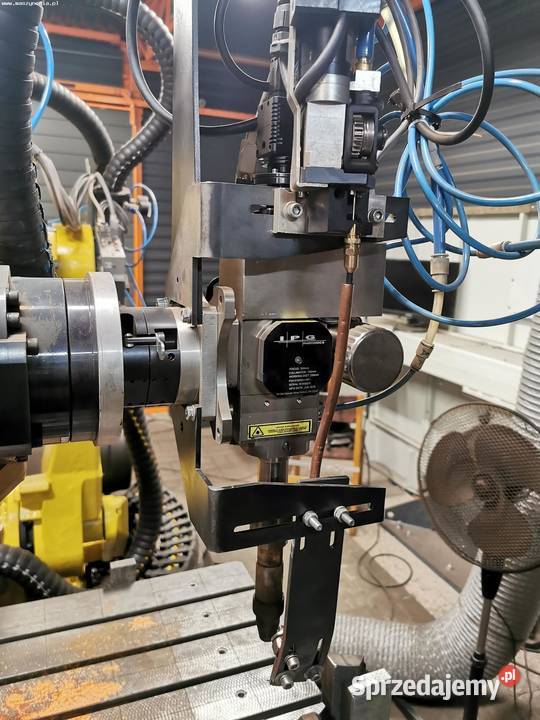

- głowica oscylacyjna do spawania laserowego IPG Photonics FLW-D30 Vertical z kamerą HD
- półautomatyczny system wymiany głowic

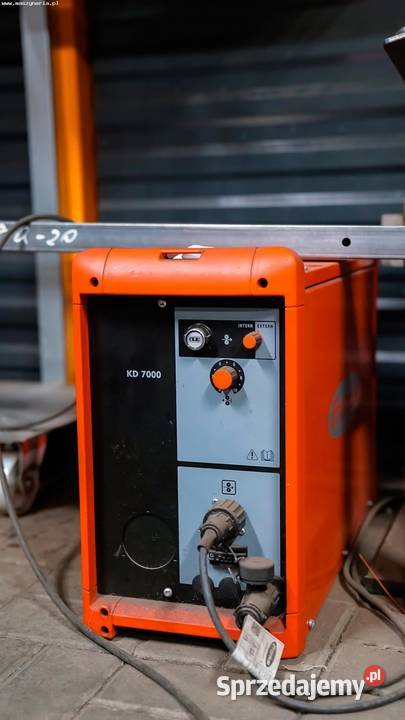

- podajnik drutu (4 rolki i sprzęt do drutu o średnicy 0,8 mm i 0,6mm)

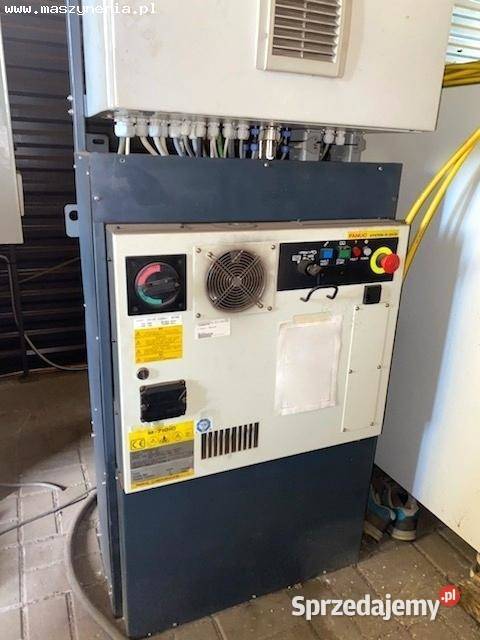

- kontroler FANUC SYSTEM R-30iB
- system filtrowentylacyjny KLIMAWENT UFO-4-M/N-1/R
- przenośna jednostka sterująca (portable teach pendant) FANUC A05B-2255-C101
- system sterowania
- konstrukcje metalowe z kabiną
Parametry techniczne robota spawalniczego FANUC M-710iC
- liczba osi: 6
- zasięg ramienia: 2050 mm
- maksymalny udźwig: 70 kg
- zakres ruchów osi
oś J1: 360°
oś J2: 225°
oś J3: 440°
oś J4: 720°
oś J5: 250°
oś J6: 720°
- prędkość ruchów osi
oś J1: 160°/s
oś J2: 120°/s
oś J3: 120°/s
oś J4: 225°/s
oś J5: 225°/s
oś J6: 225°/s
- absolutny system pomiaru ścieżki
- powtarzalność: ± 0,04 mm
- średni pobór prądu: 2,5 kW
- waga: 560 kg
Pozostałe parametry techniczne stanowiska spawalniczego
Źródło laserowe fiber IPG YLS-4000-S2T
- typ lasera: światłowodowy
- moc lasera: 4 kW (4000 W)
- długość fali: ≥ 100 µm
- prąd przy pełnym obciążeniu: 29,3 A
- zasilanie: 3x 400-460 V; 50/60 Hz
- wymiary (dł. x szer. x wys.): 856 x 806 x 1206 mm
- waga: 330 kg

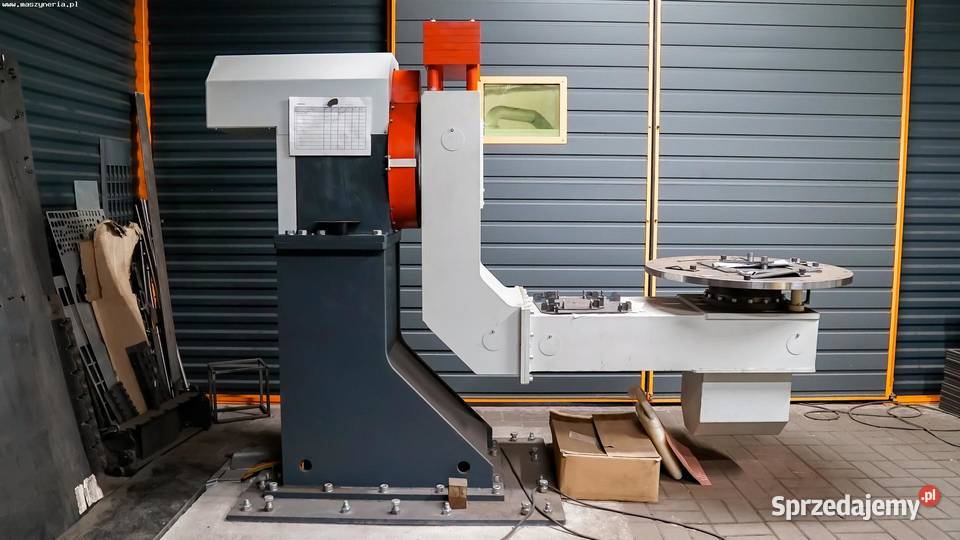

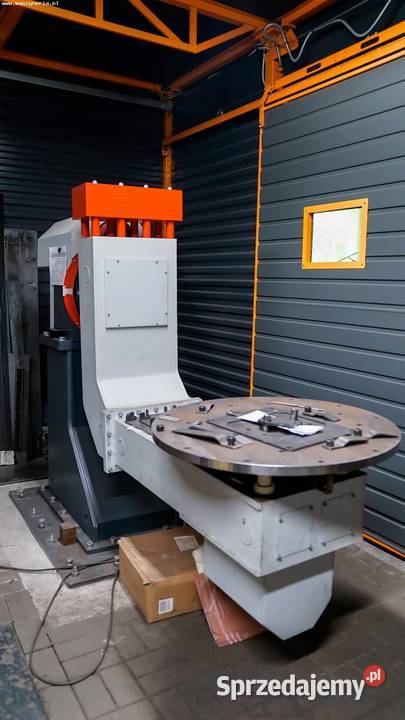

Dwuosiowy pozycjoner typu „L”
- średnica tarczy: 800 mm
- maksymalna ładowność: 15 kN
- maksymalne wymiary obrabianego detalu: ⌀ 2100 х 1000 mm
- odległość od podłogi do powierzchni czołowej tarczy: 920 mm
- maksymalny moment przechylania: 5 kNm
- maksymalny moment obrotowy (statyczny): 3 kNm
- wymiary (dł. x szer. x wys.): 2170 x 940 x 1430 mm
- waga: 1250 kg
Dwupozycyjny stół obrotowy
- kąt obrotu: ± 180°
- maksymalne obciążenie każdej pozycji: 500 kg
- szybkość zmian pozycji: 0-5 obr/min
- prędkość obrotowa płyty czołowej: 0-16,5 obr/min
- odległość między płytami czołowymi: 2200 mm
- maksymalny moment obrotowy tarczy: 520 Nm
- maksymalny moment obrotowy osi wskaźnikowej: 1400 Nm
- odległość pomiędzy podłogą, a osią obrotu: 900 mm
Urządzenie filtrowentylacyjne KLIMAWENT UFO-4-M/N-1/R
- wydajność: 6300 m3/h
- maksymalne podciśnienie: 4200 Pa
- moc silnika: 5,5 kW
- wymagane ciśnienie sprężonego powietrza: 0,6 MPa
- liczba filtrów nabojowych: 4 szt.
- średnica filtra: ⌀ 380 mm
- wysokość filtra: 660 mm
- zużycie sprężonego powietrza: 2,8 Nm3/h
- pojemność pojemnika pyłów: 72 dm3
- średnica króćca wlotowego: ⌀ 500 mm
- średnica króćca wylotowego: 400 x 400 mm
- średnica przyłącza sprężonego powietrza: ⌀ 12 mm
- poziom hałasu: 72 dB(A)
- zasilanie: 3x 400 V; 50 Hz
- waga: 565 kg

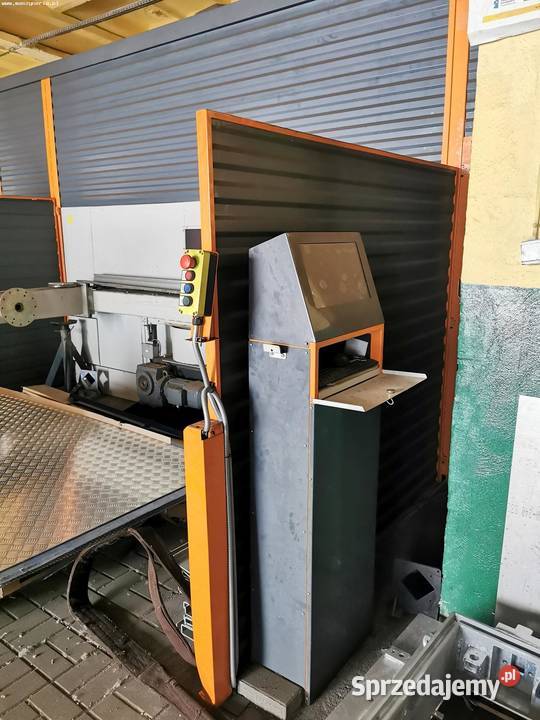

System sterowania
- kurtyny świetlne (2 szt.)
- panel sterowania
- bezpieczniki automatyczne
- wyłącznik główny
- zasilanie: 24 V

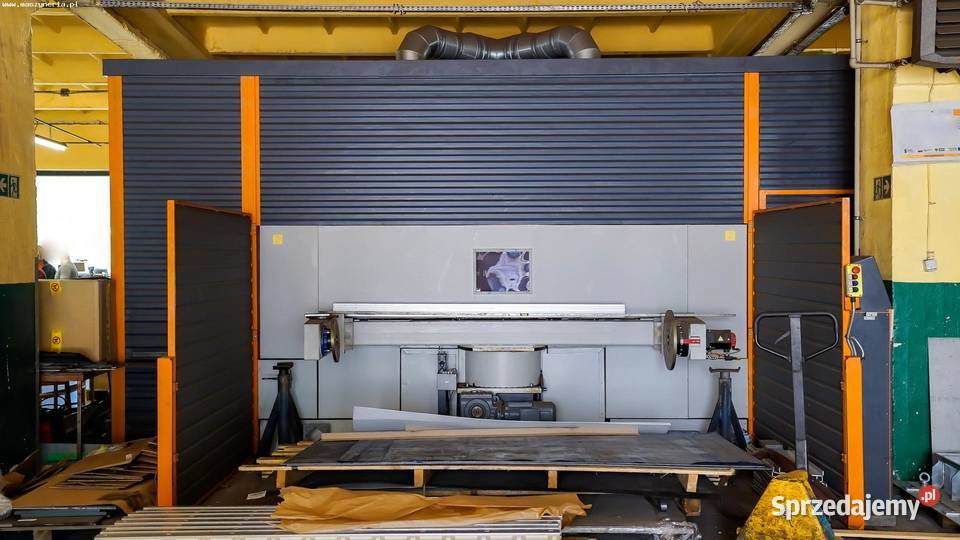

Konstrukcje metalowe z kabiną
- zamknięta cela metalowa z 3 drzwiami
- podstawa pod robota
- konstrukcja stołu obrotowego
- konstrukcja pozycjonera typu „L”
- stół spawalniczy
- wspornik i magazyn głowic
- wsporniki osprzętu na robocie
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
