Zestaw PCB do sterownika silnika krokowego Pololu
- 07 Maj 18:34
- Nr ogłoszenia: 66532598
- Dostępność: niedostępne
1 / 3
- Oferta od osoby prywatnej
- Stan nowe

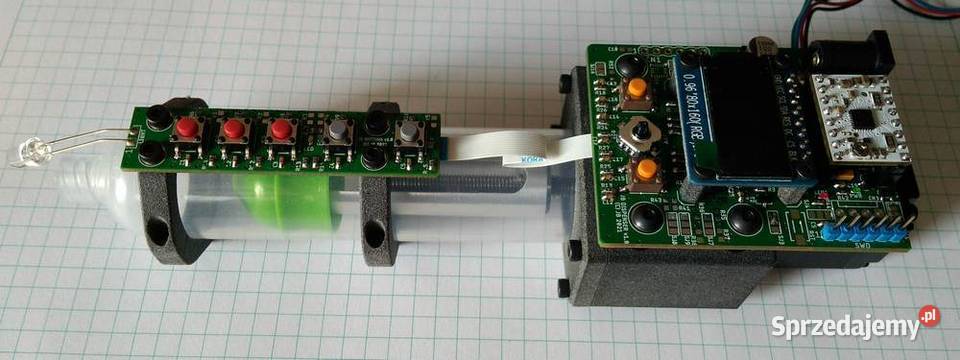

Zestaw prototypowych płytek PCB (płytka główna 1 szt. + płytka przycisków 1 szt.). Zmontowane urządzenie przeznaczone jest do bezpośredniej współpracy ze sterownikiem silnika krokowego Pololu
Płytka główna cechy:
- miejsce na mikrokontroler z rodziny STM32F103 (np. STM32F103CBT - LQFP48, max 64MHz kwarc wewnętrzny)
- miejsce na kolorowy wyświetlacz 0,96'' TFT IPS 80x160px (16MHz SPI, 16-bit kolor),
- 2 przyciski + joystick (5 przycisków)
- miejsce na czujnik LIS3DH (I2C)
- miejsce na gniazdo microSD (SPI)
- miejsce na zewnętrzną pamięć FLASH / EEPROM (I2C)
- złącze programowania SWD
- praca mikrokrokowa (konfiguracja zworkami cynowymi)
- miejsce na dwa stabilizatory: 5V oraz 3.3V
- współpraca ze sterownikiem Pololu np. Pololu #2134 lub innym zgodnym pinowo
- na złączu goldpin wyprowadzony UART (TX, RX) oraz I2C (SCL, SDA)
- wymiary 48mm x 60mm
Płytka z przyciskami cechy:
- sterowana dioda LED np. do oświetlenia (ON/OFF/PWM)
- 5 przycisków
- wymiary 62mm x 15mm
Płytka główna połączona z płytką przycisków taśmą FFC 10pin
Może komuś przyda się do jakiegoś projektu. Za dopłatą prawie wszystkie części. Zainteresowanym udostępnię schemat elektroniczny oraz moją bibliotekę do obsługi wyświetlacza.
Pełne wsparcie i pomoc
Przed kontaktem telefonicznym proszę wysłać krótki SMS z celem kontaktu
