Zestaw hydrauliczny wywrotu 4,1m NA 3 STRONY 1250 [7262]
- Solec Kujawski, kujawsko-pomorskie
- 20 Sie 11:17
- Nr ogłoszenia: 53690213
- Dostępność: dostępne
1 / 10
Obserwuj
- Oferta od firmy
- Stan nowe
- Marka maszyny Inna
- Rok produkcji 2022

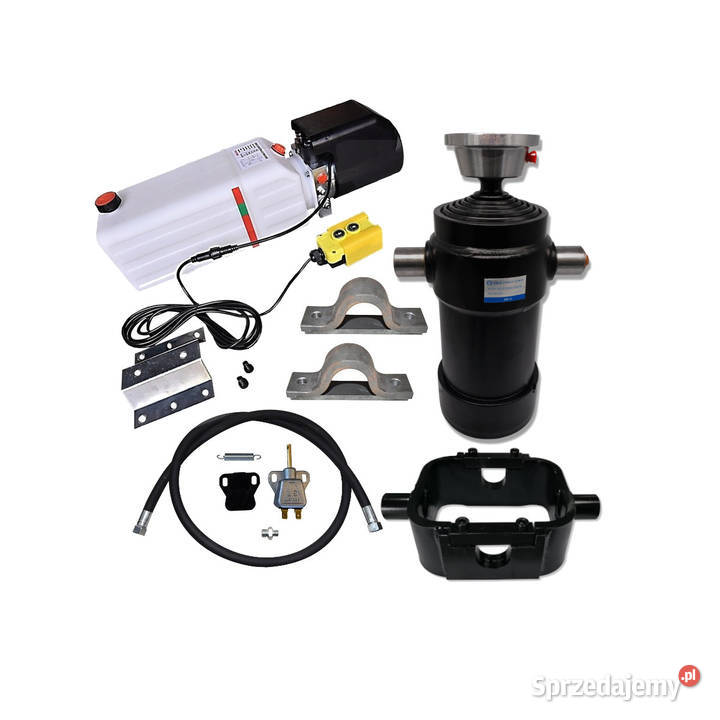

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 1250 mm.
KOD SKRAW-MET:[7262]
Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.
W skład zestawu wchodzi:
agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
siłownik hydrauliczny o wysuwie 1250mm, o udźwigu do 12 ton. Wysuw 6-stopniowy. [0009]

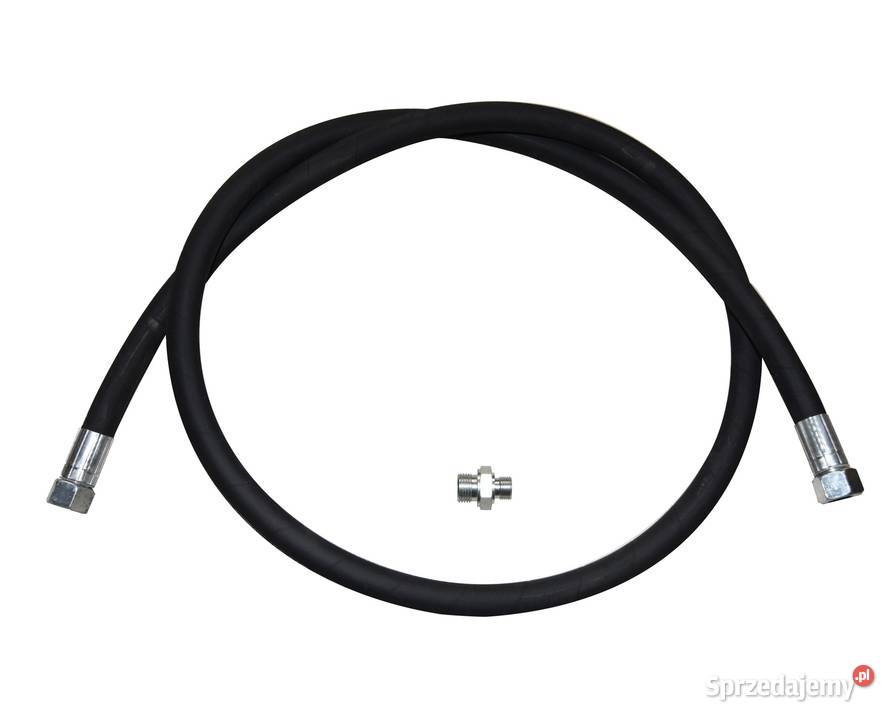

wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1877]
podkładka M16 [1936]
redukcja M16 - M22 [1382]
nypel G3/8" - M22 [1409]
2x mocowanie siłownika [0106]
Elektryczny ogranicznik wywrotu [0299]
Kołyska [0141]
Kompletny zestaw gotowy do pracy.
Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.
Siłownik Hydrauliczny o skoku 1250 mm wraz z gniazdem
[0009]
Producent: SM-G (Skraw-Met Group)
Dzięki swojej budowie w postaci 6 wysuwów siłownik doskonale sprawdza się w pojazdach z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.
Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych. Ze względu na swoją budowę stosowany w przyczepach z wywrotem na tył.
Wersja wzmocniona maksymalny udźwig 12 ton.
Słowo o teleskopach
Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.
Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.
Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).
Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.
W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się:

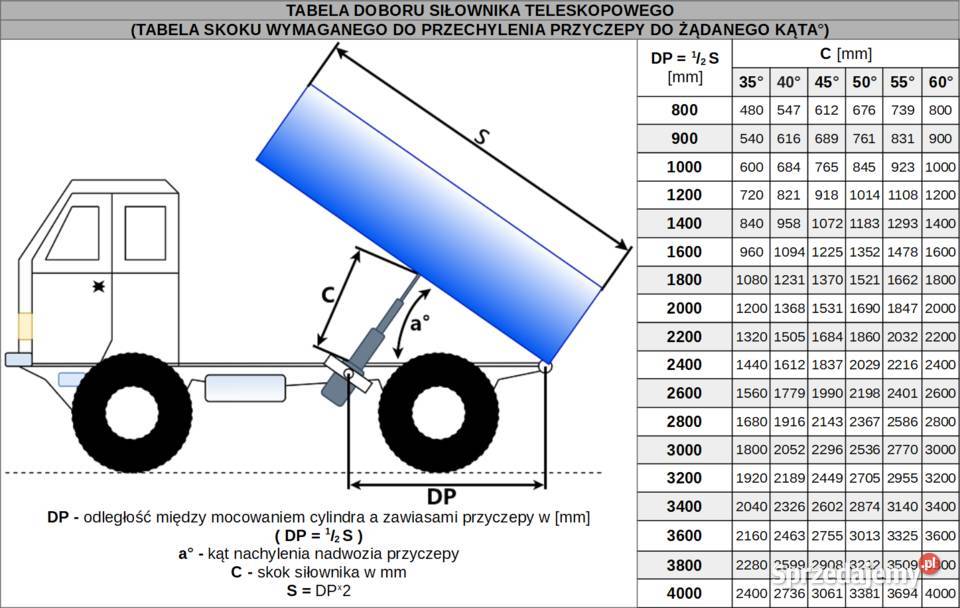

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO
(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

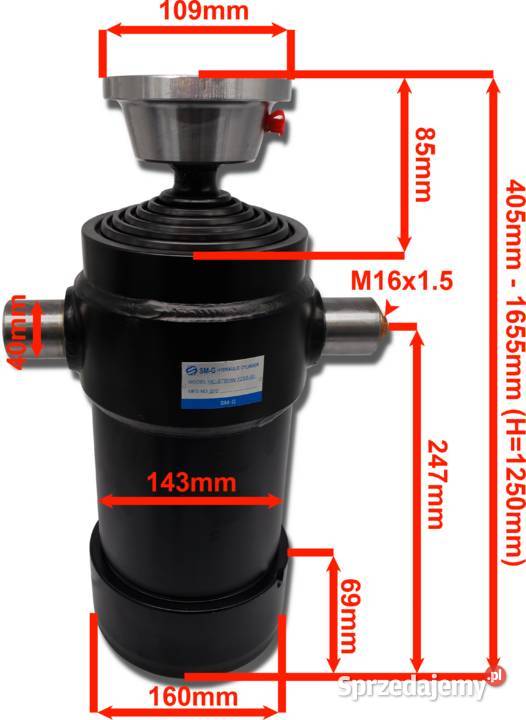

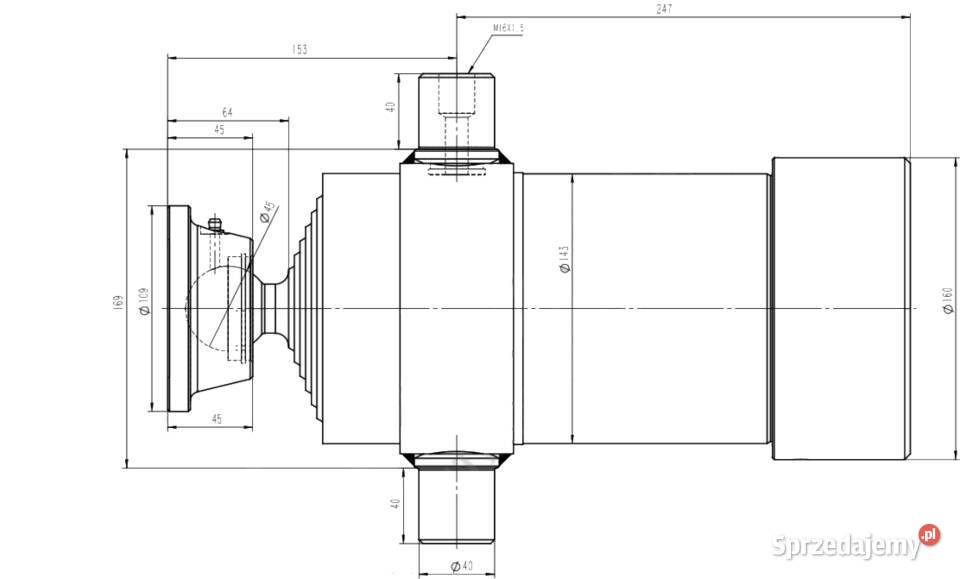

Specyfikacja techniczna:
Sześciostopniowy,
Długość siłownika w stanie spoczynku 405 mm,
Skok siłownika 1250 mm
Długość siłownika całkowicie rozsuniętego 1655 mm,
Średnica siłownika 143 mm,
Przyłącze przewodu olejowego M16*1,5 wewnętrzny,
Maksymalne ciśnienie robocze : 160bar
Ciśnienie rozruchu: 0,5 MPa
Prędkość rozsuwania/składania tłoków : 0,5m/s
Dopuszczalna temperatura otoczenia -40 do +60'C
Dopuszczalna temperatura oleju -15 do +80'C
Typ dławicy: gwintowana wkręcana w rurę
Tłoczysko: chromowane
Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

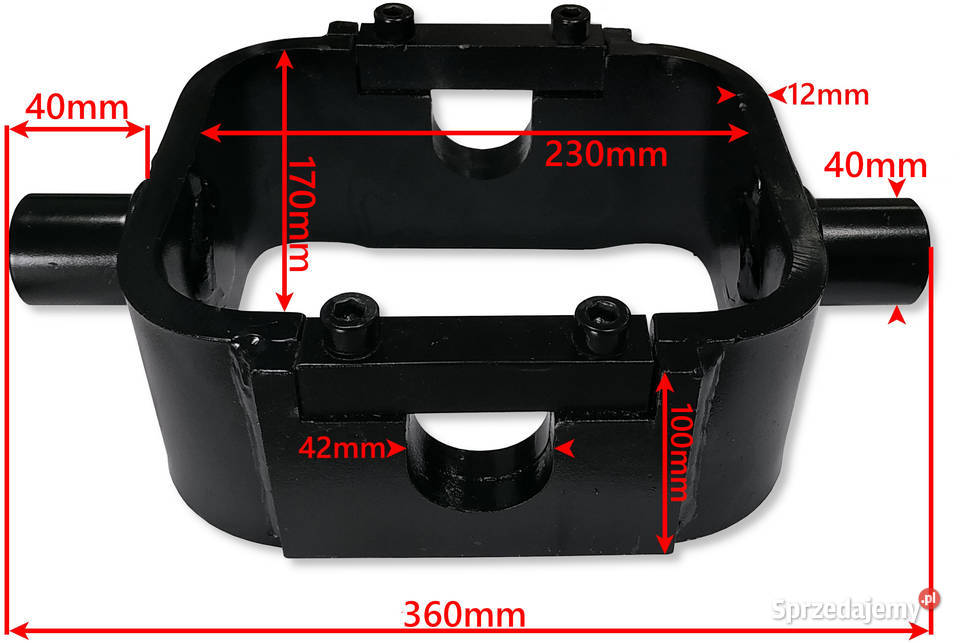

Wzmocnione mocowanie siłownika (kołyska).
[0141]
Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.
Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrot przyczepy.
Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.
Specyfikacja techniczna:
Waga: 8,5 kg,
Szerokość wewnętrzna: 230 mm x 170 mm.

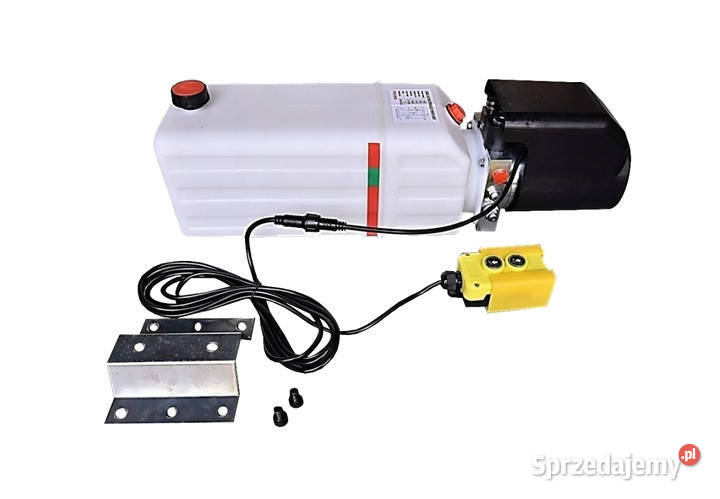

Agregat hydrauliczny.
[0274]
Zasilacz: 12 V. 2,0 kW
W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.
Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.
Na każdym agregacie jest naklejony schemat podłączenia.
Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.
Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.
Umożliwia sterowanie siłownikiem jednostronnego działania.
Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.
Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.
Specyfikacja techniczna:
Moc silnika: 2,0 kW
Napięcie elektryczne: 12 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min
Przyłącze gwint wewnętrzny: 3/8"
Długość Agregatu: 650mm
Długość Zbiornika: 440mm
Szerokość Agregatu: 170mm
Szerokość Zbiornika: 170mm
Wysokość Agregatu: 195mm
Wysokość Zbiornika(od podstawy do czubka korka): 205mm

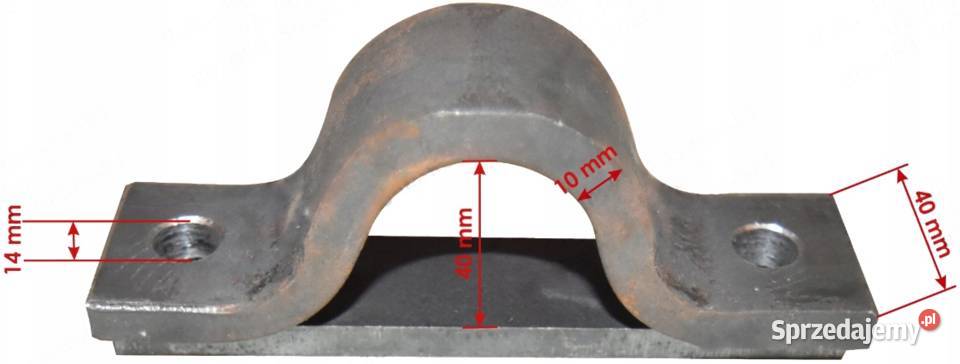

Mocowanie siłownika FI 40 składająca się z dwóch elementów.
[0106]
Mocowanie solidnie wykonane.
Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodów za pomocą śrub lub można przyspawać.
Mocowanie idealnie spasowane z naszymi siłownikami i kołyskami.
Specyfikacja techniczna:
Szerokość otworu 40 mm,
Średnica otworów montażowych 14 mm,
Mocowanie składa się z dwóch elementów.
Ogranicznik wywrotu elektryczny wraz z podkładką i sprężyną.
[0299]
Zadaniem ogranicznika jest odcięcie zasilania w agregacie hydraulicznym po osiągnięciu przez siłownik hydrauliczny granicznej wysokości.
Ogranicznik znajduje zastosowanie w: samochodach dostawczych, przyczepach samochodowych, przyczepach rolniczych.
