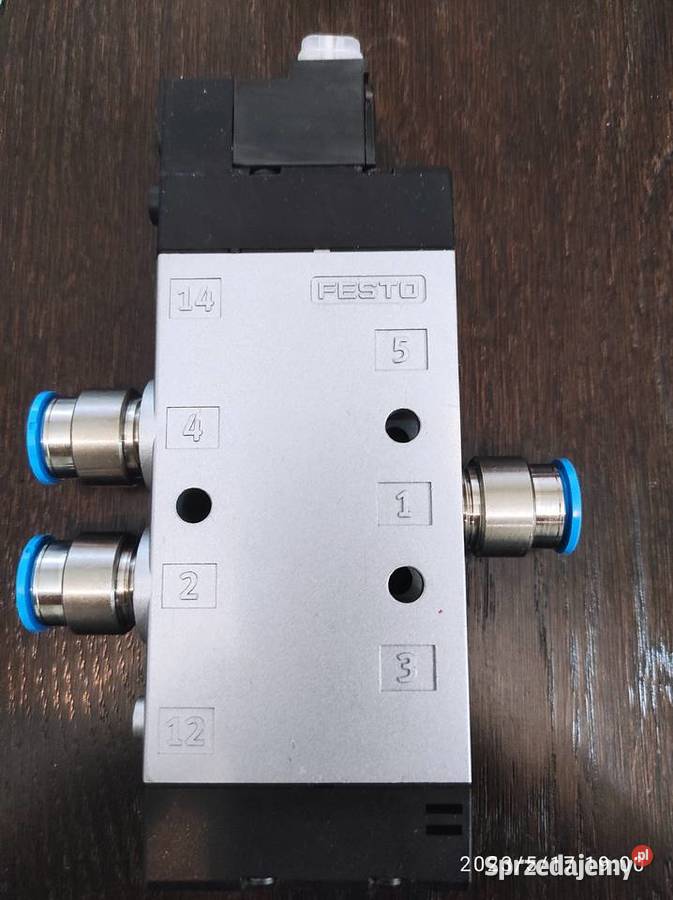

Zawór pilotowy CPE24-M1H-5L-QS-12 163182 Festo
- Radom, mazowieckie
- 04 Wrz 20:34
- Nr ogłoszenia: 67848457
- Dostępność: dostępne
1 / 2
Obserwuj
- Oferta od osoby prywatnej
- Stan nowe
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Funkcja zaworu 5/2 monostabilny
Sposób uruchomienia Elektryczny
Szerokość zabudowy 24 mm
Normalny przepływ nominalny 1 650 l/min
Ciśnienie robocze 2.5 ... 10 bar
Konstrukcja Zawór tłokowy
Sposób kasowania Sprężyna pneumatyczna
Dopuszczenie c UL us - Recognized (OL)
Klasyfikacja morska patrz certyfikat
Stopień ochrony IP65
Z gniazdem wtykowym
Zgodnie z IEC 60529
Wielkość nominalna 11 mm
Funkcja odpowietrzenia Możliwość dławienia
Rodzaj uszczelnienia Miękkie
Pozycja zabudowy Dowolna
Pomocnicze ręczne uruchamianie Przy pomocy osprzętu, z blokadą
Przez przyciśnięcie
Rodzaj sterowania Z pilotem
Zasilanie pneum. pilotów Wewnętrzne
Kierunek przepływu Jednokierunkowy
Identyfikacja zaworu Uchwyt etykiety opisowej
Przekrycie Positive overlap
Czas przełączania przy wyłączaniu 50 ms
Czas przełączania przy włączaniu 40 ms
Czas pracy ciągłej 100 %
Maks. dodatni impuls testowy przy sygnale logicznym 0 3 300 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1 3 100 µs
Charakterystyka cewki 24 V DC: 1,5 W
Dopuszczalne wahania napięcia -15 % / +10 %
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Odporność na wibracje Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Temperatura medium -5 ... 50 °C
Temperatura otoczenia -5 ... 50 °C
Przyłącze elektryczne Schemat podłączenia typu C wg EN175301-803
Sposób montażu Przy pomocy otworów przelotowych
Przyłącze odpowietrzenia pilota 82 M5
Przyłącze odpowietrzenia pilota 84 M5
Przyłącze zasilania pilota 12 M5
Przyłącze zasilania pilota 14 M5
Przyłącze pneumatyczne 1 QS-12
Przyłącze pneumatyczne 2 QS-12
Przyłącze pneumatyczne 3 G3/8
Przyłącze pneumatyczne 4 QS-12
Przyłącze pneumatyczne 5 G3/8
Uwaga dotycząca materiałów Zgodne z RoHS
Materiał uszczelnień NBR
Materiał obudowy Aluminium-odlew ciśnieniowy
Skontaktuj się
kaczy70
Liczba odsłon: 336
Zgłoś nadużycie
300 zł
do negocjacji
