Zakład Górniczy -Refuler 2022r Przesiewacz McCloskey 2021r
- Stoszyce, dolnośląskie
- 18 Cze 08:30
- Nr ogłoszenia: 68832122
- Dostępność: dostępne
1 / 5
Obserwuj
- Oferta od osoby prywatnej
- Stan używane
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
OFERTA HANDLOWA

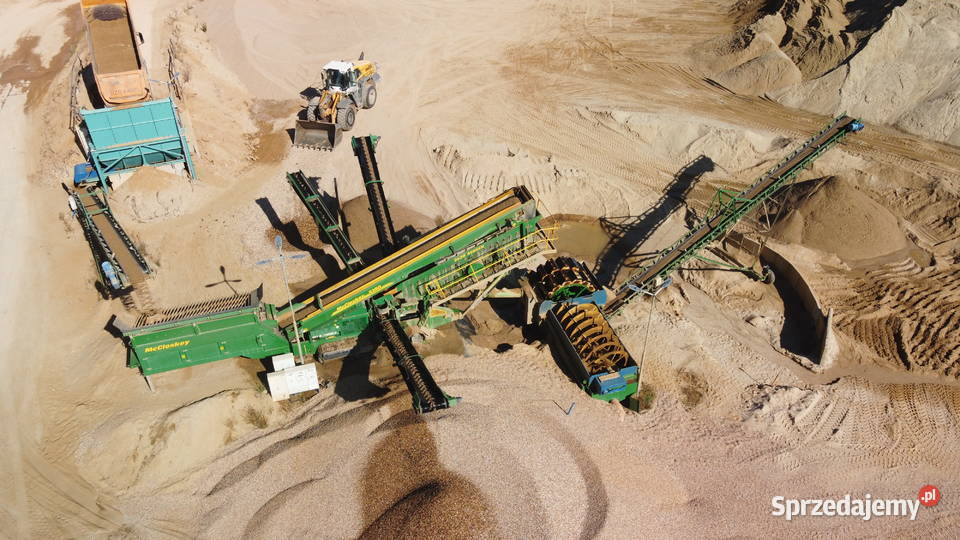

Dziękując za Państwa zainteresowanie prosimy o zapoznanie się z poniższą ofertą dotyczącą
kompletnego zakładu górniczego do wydobywania i przetwarzania kruszyw na mokro.
Sprzedaż zakładu nastąpi na przełomie 1/2 kwartału roku 2024, zakład można obejrzeć podczas pracy
SPECYFIKACJA TECHNICZNA
1. Przesiewacz 3 pokładowy na mokro McCloskey S190 RINSER DUAL POWER
Rok produkcji 2021
Przesiewacz mobilny działający w systemie na mokro. Sprawdza się wszędzie tam gdzie
niema pozwolenia na budowanie zakładów stacjonarnych lub gdy liczy się położenie
przesiewacza blisko urobiska. Idealnie spełnia swoja funkcje uzyskując czyste kruszywo
i wypłukany piasek.
Kosz zasypowy
- pojemność 10m3
- rozstaw kraty 100mm
- szerokość taśmy 1200mm
- podnoszona krata sterowana z pilota
- regulacja podawania materiału na taśmociąg główny
- napęd hydrauliczny
Taśmociąg główny
- szerokość 1050mm
- regulacja prędkości
- napęd hydrauliczny
Skrzynia przesiewacza
- 3 pokładowy
- wymiary sit pokład 1 i 2 6100x1524mm
- Wymiary sit pokład 3 5490x1524mm
- sita plecione stalowe
- napęd hydrauliczny
Taśmociągi boczne 1 i 2
- wysokość pryzmowania 5100mm
- szerokość taśmy 800mm
- regulacja prędkości
- napęd hydrauliczny
Taśmociąg nadziarna
- wysokość pryzmowania 4700mm
- szerokość taśmy 650mm
- regulacja prędkości
- napęd hydrauliczny
Silnik
- CAT TIER 4.4 fixed speed (97KW)
- napęd diesel/elktryczny-hydrauliczny
- Silnik elektryczny 2x37kW
- średnie spalanie 15 L/h
- zbiornik paliwa 400L
Podwozie gąsienicowe
- szerokość 500mm
- długość 3800mm
- max prędkość 1,16 km/h
2. Koło odwadniające ze wstęgą
Odwadniacz kubełkowo-ślimakowy jest urządzeniem służącym separacji piasku z pulpy. Proponowany
odwadniacz umożliwia produkcję jednego lub dwóch rodzajów piasku.
Odwadniacz wyposażony jest we wstęgę (ślimak) z regulowaną prędkością, umożliwiającą odzysk
produktu podsitowego, wykorzystywaną skutecznie do pchania piasku w kierunku kubełków
rozładowujących. Konstrukcja pozwala na szybką wymianę kubełków i odcinka śrubowego ułatwiającą
konserwację.
Wymiary odwadniacza: 8,3x3,5x4,1m
Wymiary koła czerpakowego:
średnica [d]: 3500mm
szerokość kubełka [b]: 750mm
ilość kubełków: 2 rzędy po 16 kubełków
pojemność kubełka [V]: 50L
Sito stalowe
Wymiary wstęgi
Średnica 2000mm
Długość 4000mm
Ilość zwoi 7 szt.
Napęd elektryczny
bębna z kubełkami czerpakowymi: Silnik elektryczny 5kW + Falownik
obroty bębna [n]: 0,7-6 obr./min
ślimaka: Silnik elektryczny 4kW + Falownik
obroty ślimaka [n]: 0,7-6 obr./min
Przeniesienie napędu przekładnią pasową
Masa urządzenia [Q]: 12000 kg
Ilość nadawy/pulpy: 400m3/h
Ilość uzyskanego piasku [Q]: 150-200 T/h
Napięcie znamionowe: 3x380V Sterowanie falowniki 3 i 4,5kW do regulacji obrotów
2.1 Rurociąg odpływowy dn300 120m
3. Taśmociąg zakrężny PT-650/18
Długość 18m
Szerokość taśmy 650mm
Zasilany elektrycznie 15kW
Kąt wznoszenia 18 stopni
Prędkość taśmy 2m/s
Koła jedno osiowe
4. Pompa wody RX 150-400
Wydajność: 350 m3/h
Wysokość podnoszenia: 90m
Parametry silnika: 90kW, 3x400V, 50Hz, 1450 obr/min.
4.1 Rurociąg doprowadzający wodę do zakładu
Ssak z zaworem zwrotnym
Rurociąg ssący z pomostem
Rurociąg tłoczący (40m) wraz z gumowym wężem (5m)
podłączonym do zakładu
5.1 Kosz zasypowy,
wykonanie przesuwne: - pojemność: - 28m3 - ciężar konstrukcji: - 18 000kg - materiał: - stal, gat. S355 - zabezpieczenie antykorozyjne: - malowanie, podkład + 2 x kolor - spawanie: - metodą 135 Krata: - wykonana z: - rury Ø 88,9x60 i kątownika 100x100x12 w gat. S355 - rozstaw: - do uzgodnienia (np. co 100mm) - podnoszona siłownikami hydraulicznymi - agregat hydrauliczny: - moc 2,2kW* - zdalne sterowanie: - podnoszenie i opuszczanie
5.2 Przenośnik taśmowy PT-800/20 wznoszący na wysokość 5600mnm
Przenośnik podbierający: - szerokość taśmy: - B=800mm, 4P, kl.800 - długość przenośnika: - L=5m - prędkość przesuwu taśmy: - regulowana, falownik - wydajność: - 250-400 t/h - bębny napędowy i zwrotny - D=320mm, ogumowane, ryflowane - krążniki: - Æ108mm - przenośnik wyposażony w burty na całej długości: - wysokość burt h=400mm - konstrukcja wyposażona w odciągi równoważące wagę napędu - napędy po prawej stronie przenośnika: - motoreduktor walcowy - moc: - 22 kW - transmisja napędu na bęben napędowy za pomocą bezpośrednio przez tuleję drążoną reduktora
6. Pogłębiarka Ssąca /Refuler
-Rok produkcji 2022
• Wysokociśnieniowa pompa żwirowa: rodzaj 12/10 FG Warman umieszczona w suchym doku.
• Przelot wirnika pompy głównej 220 mm ograniczony koszem ssawnym na 210 mm.
• Silnik elektryczny produkcji ABB o mocy 250 kW, 1450 obrotów/min z falownikiem oraz kompletna instalacja elektryczna.
• Napęd za pomocą przekładni pasowej za pomocą 8 pasów klinowych produkcji Optibelt.
• Pompa zalewowa JET jednostopniowa 125PJM315 produkcji LFP (Leszczyńska Fabryka Pomp) z silnikiem elektrycznym 90 kW oraz ciśnieniu roboczym 10-12 bar.
• Elektryczna wciągarka rury ssącej z silnikiem 4 kW produkcji NORD DRIVESYSTEMS.
• Elektryczne wciągarki cumownicze 4 sztuki z silnikami 2,2 kW produkcji InTec.
• Lina wciągarek manewrowych o grubości fi10 i długości 200 metrów liny w standardzie na każdym bębnie manewrowym.
• Kabina operatora ergonomiczna z pulpitem sterowniczym, ogrzewaniem, klimatyzacją.
• Kompletna instalacja elektryczna oraz automatyka urabiania autorstwa Krzysztof Malinowski Automatyka Przemysłowa składająca się z:
- sterownie falownikiem pompy głównej 250 kW,
- sterownie falownikiem pompy Jet 90 kW,
- sterownie automatyczne wciągarki rury ssącej 4 kW,
- sterownie wciągarek manewrowych falownikami 4x2,2 kW,
- sterownie susy ssącej oparte o sterownik logiczny PLC,
- panel operatorski HMI,
- przepływomierz na rurociągu tłocznym.
• Wizualizacja procesu wydobywczego:
- optymalizacja procesu wydobywczego i wspomaganie pracy operatora,
- monitorowanie prądu pompy głównej,
- monitorowanie prądu pompy Jet,
- monitorowanie i regulacja podciśnienia (automatyka rury ssawnej),
- monitorowanie przepływu na rurociągu tłocznym,
- regulacja obrotów pompy głównej i pompy Jet,
- monitorowanie wystąpienia zawału, zatoru na rurze,
- wykres prądów silnika głównego oraz silnika Jet,
- wykres zadanych parametrów procesu,
- lista bieżąca i historia wystąpienia alarmów i usterek.
• Szafy na wyposażeniu zawierają:
- układy zabezpieczające obwody siłowe,
- układy wentylacji i ogrzewania szafy w niskich temperaturach,
- obwody potrzeb własnych tj. gniazda remontowe, oświetlenie zewnętrzne oraz kabiny operatora.
• Dokumentacja techniczna w języku polskim zawierająca:
- instrukcja obsługi,
• -schematy instalacji elektrycznej,
• NAWIGACJA GPS MODELOWANIE ZŁOŻA
Malowanie: jedna warstwa podkładu epoksydowego z cynkiem FP402 + jedna warstwa podkładu epoksydowego FP400 + warstwa koloru TB510. Barierki ochronne malowane proszkowo.
6.1 Kabel górniczy
TSCGEWOU 3x25+3x25/3E 12/20kV
6.2 Rurociąg do hydrotransportu Wraz z pontonami
Moduł pływaka WP-F z obejmami na rurę 250 i ogranicznikiem kabla
7. Kontenery biurowe/socjalne/Techniczne
2 kontenery biurowe
1 kontener socjalny 3pomieszczenia(kuchnia, łazienka z kabina prysznicowa, WC)
1 Kontener morski 12m
Skontaktuj się
michal.nowosad
Liczba odsłon: 1640
Zgłoś nadużycie
2 700 000 zł
do negocjacji
