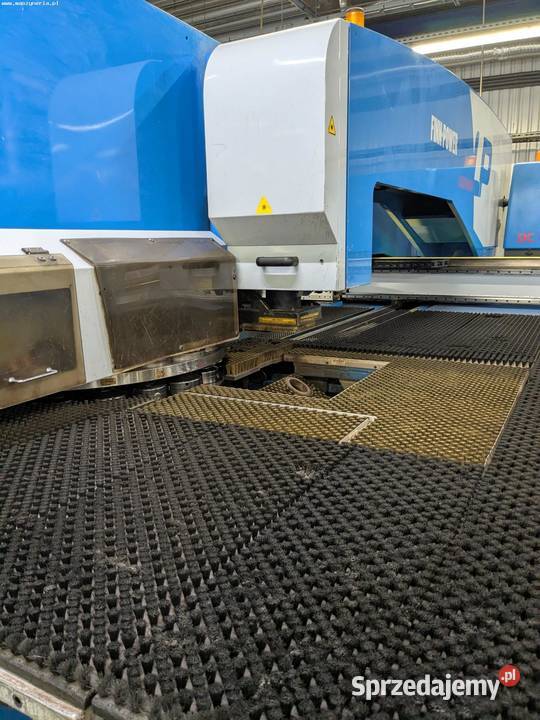

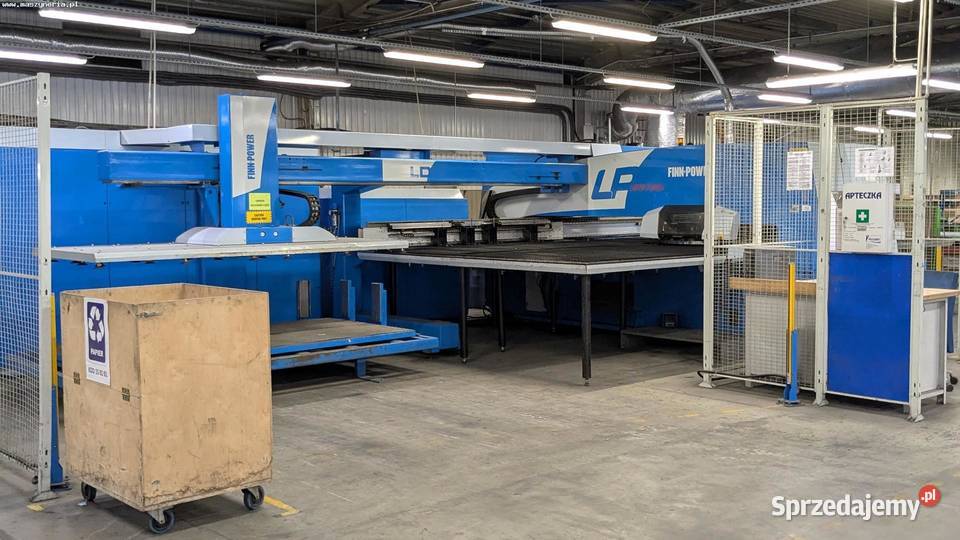

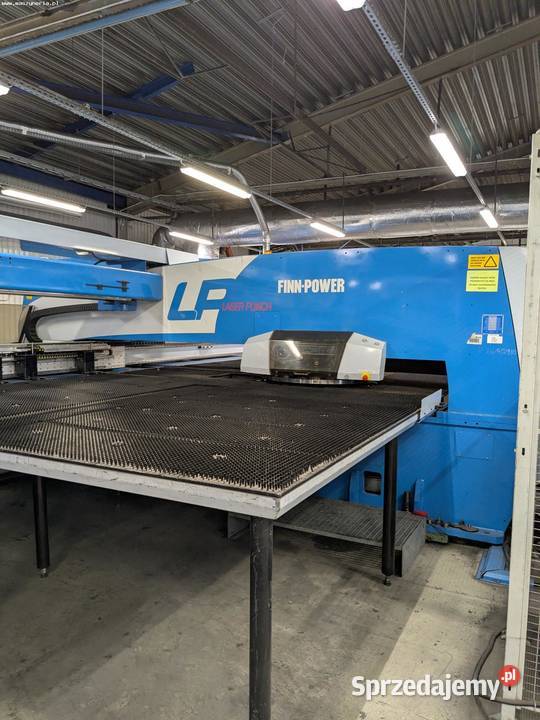

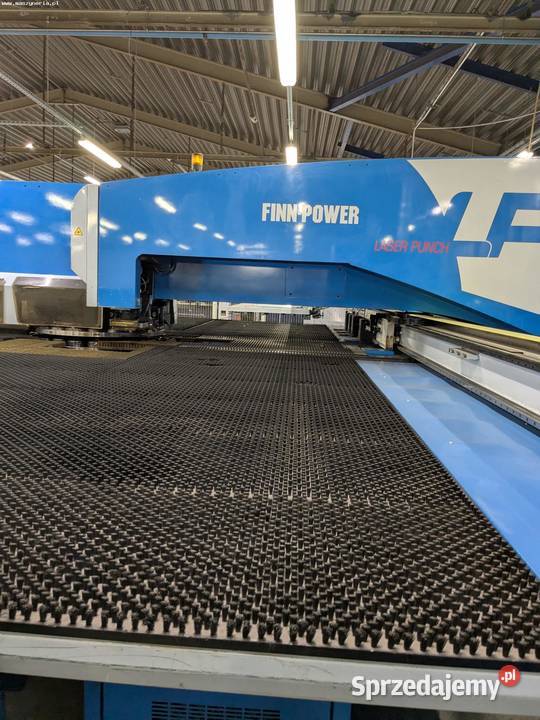

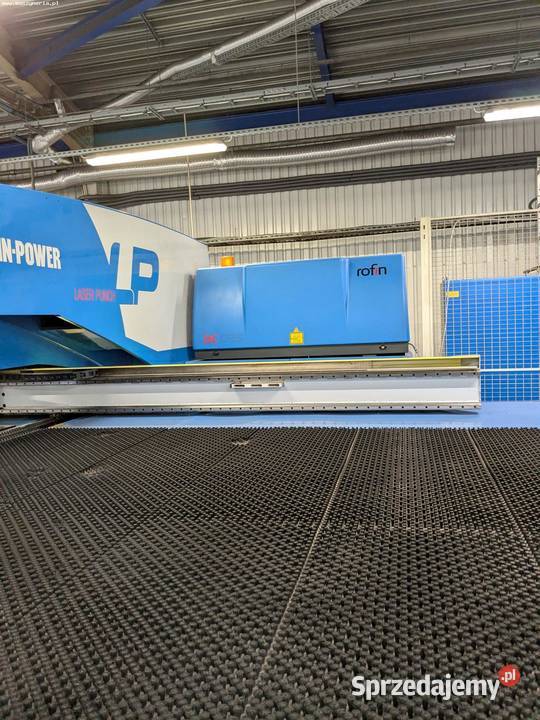

Wykrawarka z laserem FINN-POWER LP6 wyprodukowana została w 2008 roku w Finlandii przez FINN-POWER OY. Maszyna przechodziła regularny serwis od nowości u producenta i coroczne przeglądy. Wykorzystywana była dotychczas do obróbki blach nierdzewnych AISI 304 i 316.
Dane techniczne wykrawarki do blachy FINN-POWER LP6
Wykrawarka LP6
- siła wykrawania: 30 t (300 kN)
- sposób wykrawania: serwo-hydrauliczny
- posuw w osi X/Y: 3144/1615 mm
- maksymalna prędkość posuwu w osi X/Y: 120/90 m/min
- maksymalna prędkość pozycjonowania: 150 m/min
- maksymalne wymiary arkusza blachy (dł. x szer.): 3074 x 1565 mm
- maksymalna grubość arkusza blachy (wykrawanie, stal): 8 mm
- maksymalna grubość arkusza blachy (wykrawanie, stal nierdzewna): 8 mm
- maksymalna grubość arkusza blachy (wykrawanie, aluminium): 8 mm
- maksymalna grubość arkusza blachy (cięcie laserem, stal): 8 mm
- maksymalna grubość arkusza blachy (cięcie laserem, stal nierdzewna): 6 mm
- maksymalna grubość arkusza blachy (cięcie laserem, aluminium): 6 mm
- minimalna grubość arkusza blachy: 0,5 mm
- maksymalna waga arkusza blachy: 200 kg
- liczba stacji narzędziowych: 20, w tym 9 stacji indeksowanych
- głowica MultiTool (2 szt.)
- typ narzędzi: Thick Turret
- maksymalna średnica stempla: 89 mm
- liczba uderzeń stempla (niblowanie 1-3 mm): 1000/min
- liczba uderzeń stempla (odstęp między otworami 25 mm): 400/min
- liczba uderzeń stempla (odstęp między otworami 250 mm): 150/min
- maksymalna prędkość obrotowa narzędzia: 166 obr/min
- prędkość obrotu rewolweru: 30 obr/min
- czas zmiany narzędzia: 1-3 s
- zsyp roboczy - maksymalne wymiary elementów wycinanych laserem: 300 x 400 mm; 500 x 500 mm
- zsyp roboczy- maksymalne wymiary elementów wykrawanych: 500 x 500 mm
- pneumatyczne zaciski materiału (4 szt.)
- maksymalna odchyłka położenia otworu w osi X,Y: 0,1 mm
- maksymalna odchyłka odległości między otworami w osi X,Y: ± 0,05 mm
- maksymalna odchyłka kątowa narzędzia indeksowanego CNC: ± 0,1°
- odchyłka położenia Pa w osi X,Y zgodnie z VDI/DGQ 3441: 0,08 mm (± 0,04 mm)
- odchyłka rozrzutu Ps w osi X,Y zgodnie z VDI/DGQ 3441: 0,04 mm (± 0,02 mm)
- pojemność zbiornika oleju: 200 l
- waga jednostki hydraulicznej bez oleju: 600 kg
- maksymalne ciśnienie robocze: 300 bar
- minimalne ciśnienie sprężonego powietrza: 6 bar
- maksymalne zużycie sprężonego powietrza: 8 Nl/s
- średnie zużycie sprężonego powietrza: 5,5 Nl/s
- bezpieczniki: 3x 100 A (dla zasilania 3x 400 V)
- średni pobór mocy: 20 kVA/ 17 kW
- zapotrzebowanie na moc przyłączeniową: 80 kVA
- temperatura otoczenia: +10°C/+35°C
- względna wilgotność powietrza: 20-75%
- waga lasero-wykrawarki: 18000 kg
Rezonator laserowy ROFIN DC025
- typ: CO2
- roboczogodziny: 17505 h
- gwarantowana maksymalna moc wyjściowa wiązki: 2500 W
- zakres mocy wyjściowej wiązki: 250-2500 W
- stabilność mocy wyjściowej wiązki: ± 2%
- długość wiązki laserowej: 10,6 µm
- średnica wiązki: < 22 mm
- jakość wiązki (mod): K > 0,9
- stabilność pozycjonowania wiązki (dywergencja): ≤ 0,15 mrad (EN ISO 11145)
- polaryzacja: liniowa, 45°
- minimalna długość częstotliwości impulsu: 26 µsec - CW
- bezpieczniki: 3x 80 A (dla zasilania 3x 400V)
- średni pobór mocy: + 13 kVA / + 11 kW
- zapotrzebowanie na moc przyłączeniową: 60 kVA
- wymiary rezonatora (dł. x szer. x wys.): 1700 x 800 x 853 mm
- wymiary szafy sterowniczej (dł. x szer. x wys.): 800 x 600 x 1900 mm
- waga rezonatora: ok. 500 kg
- waga szafy sterowniczej: ok. 570 kg
Głowica tnąca
- typ: AF 1,5" z wymienną oprawą soczewek
- ogniskowa: 5" lub 7,5"
- regulacja ogniskowej: programowalna
- dystans rozpoznawania materiału : programowalny, pojemnościowy (bezdotykowy)
- regulacja ciśnienia gazów tnących: CNC lub ręcznie
- maksymalne ciśnienie gazów tnących: 25 bar

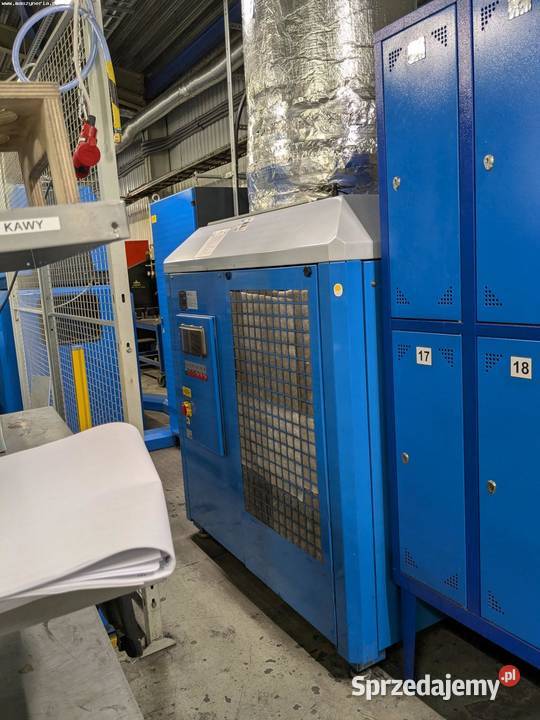

Chłodnica oleju LUMIKKO
- wydajność chłodzenia: 45 kW
- maksymalna moc chłodzenia: 0,64 kW/°C
- zamknięty obieg chłodzenia
- temperatura wody (obieg główny): 20°C ± 1°, rezonator
- temperatura wody (obieg pomocniczy): 24°C ± 1°, optyka
- pojemność zbiornika: 325 l
- natężenie przepływu powietrza: 2,1 m3/s
- poziom hałasu: 65 dB(A)
- wymiary (dł. x szer. x wys.): 1420 x 1200 x 1950 mm
- waga urządzenia (bez wody): ok. 550 kg

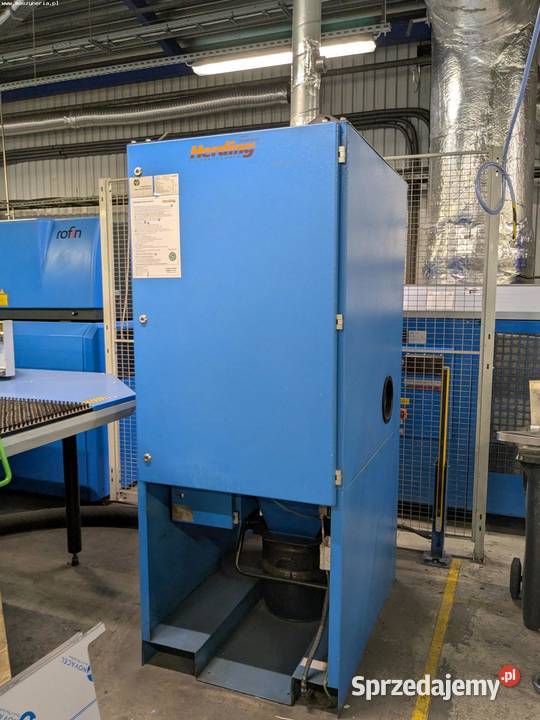

Urządzenie filtrujące HERDING DELTA 750-4/9 SB
- filtry: 4x DELTA 750/9 3K
- powierzchnia filtrów: 7,3 m2
- przepływ powietrza: 500 m3/h
- średnia przepuszczalność: 0,01%
- poziom hałasu: 74 dB(A)
- wymiary (dł. x szer. x wys.): 1200 x 835 x 2120 mm
- waga urządzenia: 580 kg
Wyposażenie wykrawarki CNC FINN POWER LP6 12 43

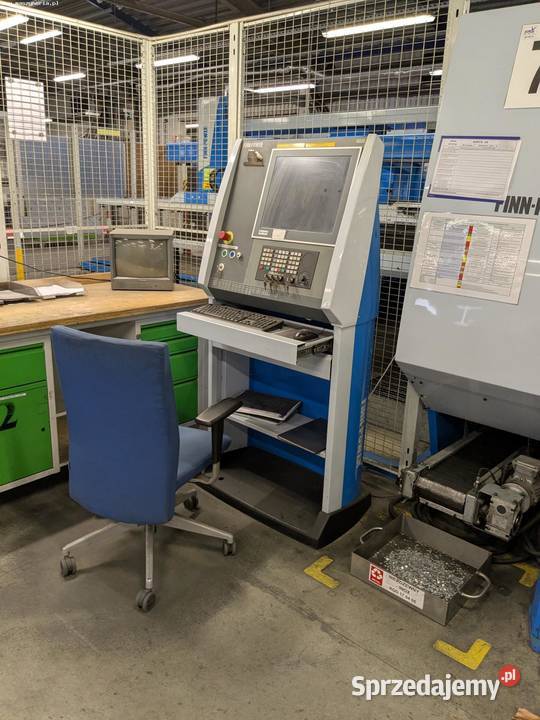

- dotykowy panel operatorski z sterownikiem CNC SIEMENS SINUMERIK 840D
- 20-stanowiskowa głowica rewolwerowa, w tym 9 stacji indeksowanych
- głowica MultiTool (2 szt.)
- serwo-hydrauliczna głowica wykrawająca
- głowica tnąca z autofokusem

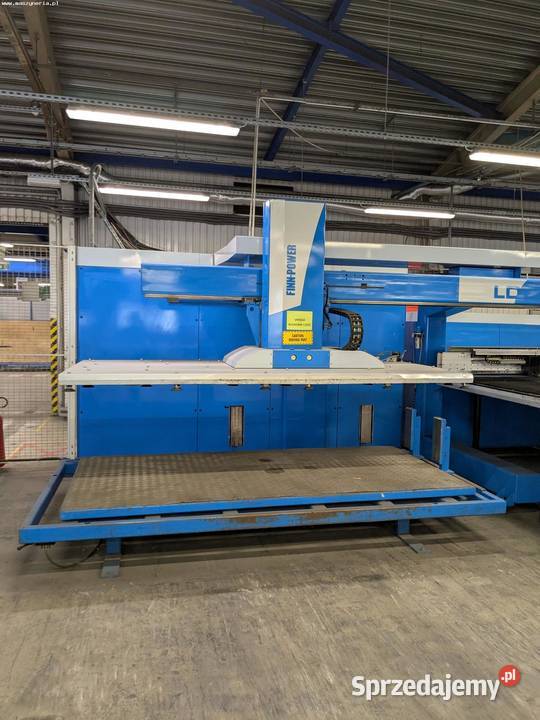

- automatyczne stoły załadunkowe pracujące zamiennie (2 szt.)
- stół do wypinania wyciętych detali
- zapadnia umożliwiająca wykrawanie mniejszych detali bez mikrozłączy i ich automatyczny transport do skrzyniopalet lub kuwet pod stołem maszyny
- rezonator laserowy: ROFIN DC 025
- obrotowy (indeksowalny) system formowania od spodu (2 szt.)
- stół koordynacyjny (współrzędnościowy)
- stoły szczotkowe
- pneumatyczne zaciski materiału (4 szt.)
- urządzenie filtracyjne: HERDING DELTA 750-4/9 SB
- chłodnica oleju: LUMIKKO
- jednostka hydrauliczna
- szafa elektryczna z chłodzeniem
