Tokarka karuzelowa CNC RAFAMET KCI 320/400N
- Jelenia Góra, dolnośląskie
- 05 Wrz 16:38
- Nr ogłoszenia: 69115501
- Dostępność: dostępne
PARTNER PREMIUM
1 / 4
Obserwuj
- Oferta od firmy
- Stan używane
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Szybki kontakt: +48 *** *** ***

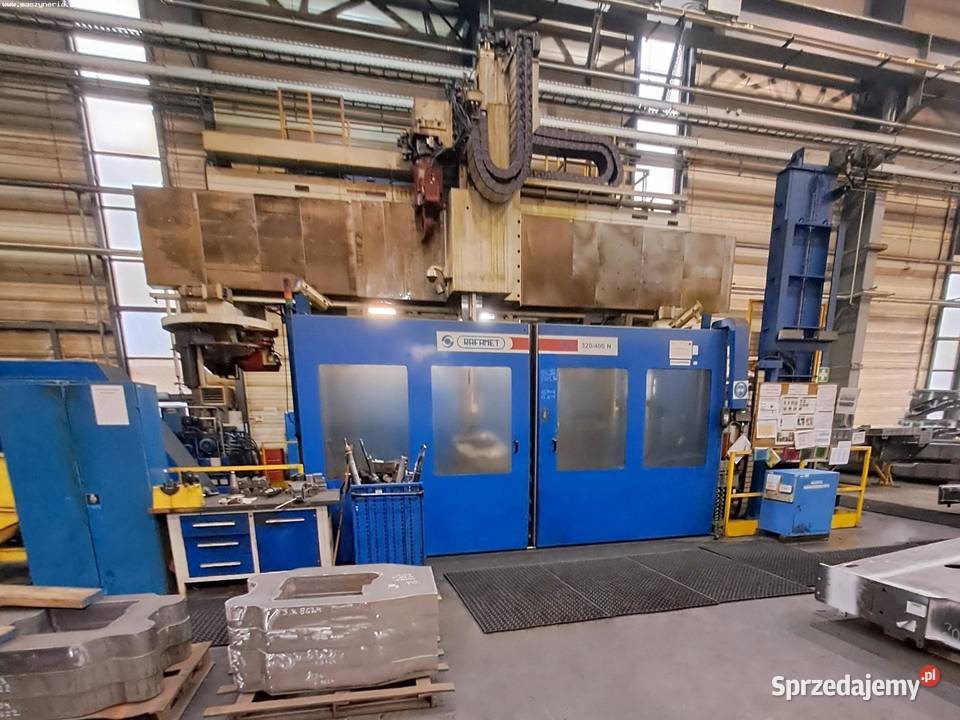

Tokarka karuzelowa CNC RAFAMET KCI 320/400N zbudowana w Polsce w 2011 roku, pozwala na realizację szerokiego zakresu obróbki wielkogabarytowych detali o skomplikowanych kształtach, jak np. toczenie, frezowanie, wiercenie oraz wytaczanie powierzchni cylindrycznych, stożkowych i krzywoliniowych.
Parametry techniczne karuzelówki RAFAMET KCI 320/400N
Dane ogólne
- maksymalna waga detalu: 50 t
- maksymalna średnica detalu: ø 4000 mm
- maksymalna wysokość detalu (toczenie): 3000 mm

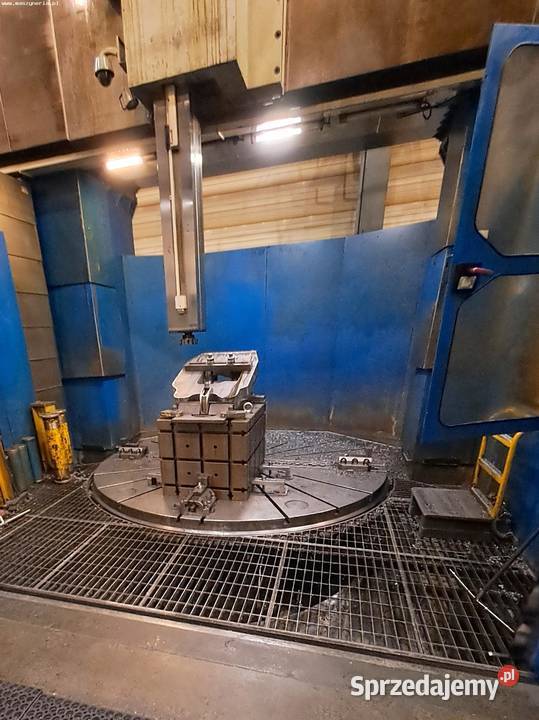

- średnica stołu roboczego: ø 3200 mm
- maksymalna prędkość obrotowa stołu roboczego: 110 obr/min
- szczęki stołu roboczego (4 szt.) z kluczem zapadkowym (1 szt.)
- liczba pozycji magazynu głowic narzędziowych (prawy): 5
- liczba pozycji magazynu głowic narzędziowych (lewy): 3
- uniwersalna głowica tokarska pionowa/pozioma dla systemu narzędziowego CAPTO z przystosowaniem suportu (wymiana narzędzi półautomatyczna)
- moc silnika napędu stołu roboczego: 121 kW
- zasilanie: 3x 400 V 50 Hz
Głowica frezarska stała 90° PIBOMULTI FEC50-30
- uchwyt narzędziowy: ISO 50
- moc: 30 kW
- maksymalna prędkość obrotowa na wyjściu: 2000 obr/min
- maksymalny moment obrotowy na wyjściu: 1500 Nm
- przełożenie: i=1:1
- automatyczne mocowanie narzędzi (zaciskanie i luzowanie)
- automatyczna wymiana narzędzi
- zewnętrzne chłodzenie narzędzi skrawających
- wewnętrzne chłodzenie narzędzi skrawających 20 bar
Głowica frezarska uniwersalna ± 120° PIBOMULTI FTARH50-20
- uchwyt narzędziowy: ISO 50
- moc: 20 kW
- maksymalna prędkość obrotowa na wyjściu: 1800 obr/min
- maksymalny moment obrotowy na wyjściu: 600 Nm
- przełożenie: i=1:1
- automatyczne mocowanie narzędzi
- automatyczna wymiana narzędzi
- zewnętrzne chłodzenie narzędzi
- pozycjonowanie osi B ± 120° co 1°
Głowica frezarska specjalna (offset)
- maksymalna moc: 25 kW
- maksymalna prędkość obrotowa: 2000 obr/min
- przesunięcie osi narzędzia od osi wrzeciona: 100 mm
- długość tubusa: L w zakresie 500-600 mm
- zewnętrzne chłodzenie narzędzi skrawających
Wyposażenie karuzelowego centrum obróbkowego RAFAMET KCI 320 400N
- sterownik CNC: SIEMENS SINUMERIK 840D SOLUTION LINE
- oś S1 (pomiar położenia stołu)
- oś C (pozycjonowanie kątowe stołu)
- oś W (pomiar położenia belki suportowej)
- liniały pomiarowe przesuwu suportu i suwaka: HEIDENHAIN
- czujnik pomiarowy narzędzi skrawających: RENISHAW
- przystawka szlifierska: SFJ
- suport pionowy prawy tokarsko-wiertarsko-frezarski, wysuw suwaka 2100 mm
- belka suportowa (przesuwna)
- mechanizm przesuwu i zakleszczenia belki suportowej
- osłony teleskopowe prowadnic belki suportowej i prowadnic stojaków pod belką suportową
- imak tokarski do noży trzonkowych
- wolnostojący pulpit sterowniczy
- osłona mechanizmów suwaka
- agregat hydrauliczny
- zasilacz smarowania obiegowego
- diagnostyka zakłóceń z procedurami postępowania na ekranie sterownika CNC
- system kamer przemysłowych
- mechaniczny taśmowy transporter wiórów
- osłony wiórowe łoża ze zsypem wiórów
- układ chłodzenia wodnego narzędzi (na/przez narzędzie skrawające)
- układ pneumatyczny
- mechanicznie rozsuwane osłony przednie
- oświetlenie przestrzeni roboczej

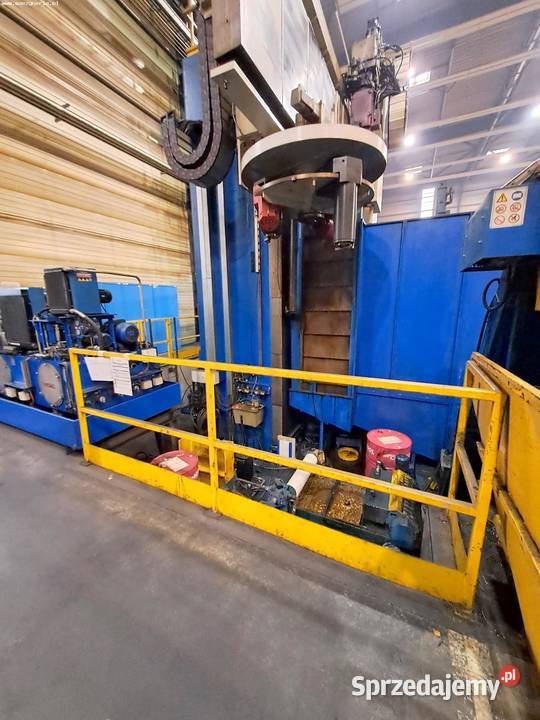

- wolnostojący pomost dla obsługi suportu pionowego prawego wraz z pulpitem sterowniczym
- drabina, poręcze oraz barierki ochronne
- szafa sterownicza
- sygnalizator stanu pracy (lampka)
- filtracja cieczy chłodzącej
- okablowanie
- uszczelnienie stołu i osłon
- klucze do obsługi i montażu obrabiarki
- osprzęt do ustawienia i zamocowania obrabiarki na fundamencie
- DTR - dokumentacja techniczno-ruchowa
- dokumentacja obsługi i programowania układu CNC
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
Proszę o kontakt telefoniczny:
Tomasz Konieczko
tel. +48 *** *** ***
Skontaktuj się
MASZYNERIA SP. Z O.O.
Liczba odsłon: 736
Zgłoś nadużycie
2 860 000 zł
