Tokarka jaroma DT3 zespół toczenia poprz. agregat f RATY!!!
- 15 Gru 11:11
- Nr ogłoszenia: 60088525
- Dostępność: niedostępne
1 / 11
- Oferta od osoby prywatnej
- Stan używane

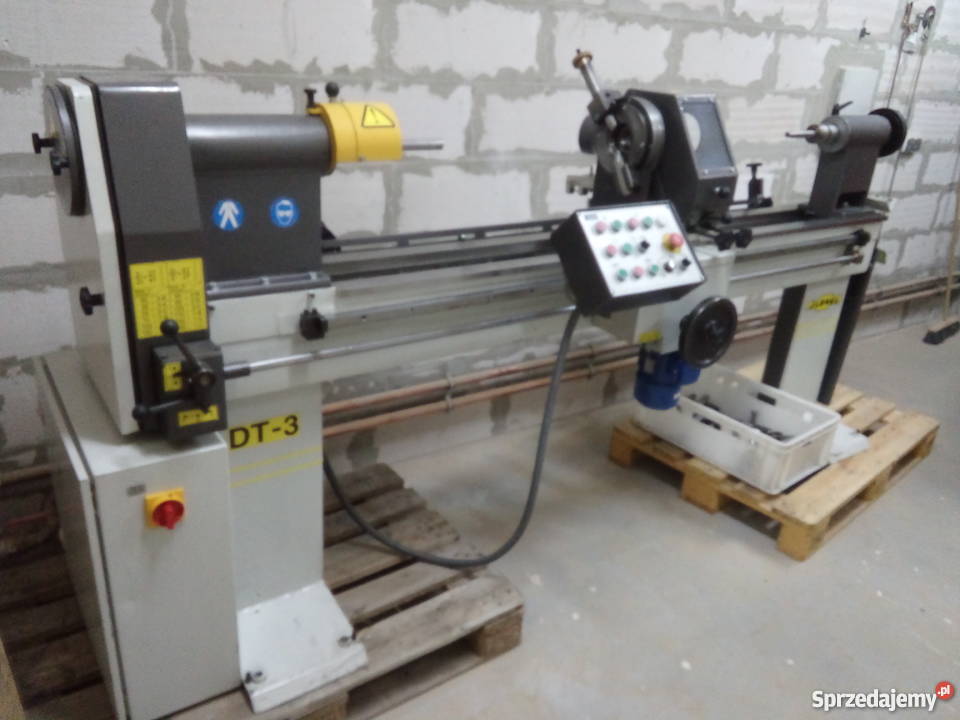

Ofertą sprzedaży jest Tokarko-frezarka DT-3 rok produkcji 2011 tokarka oraz podzespoły w bardzo dobrym stanie maszyna na bierząco była przeglądana i serwisowana używana sporadycznie

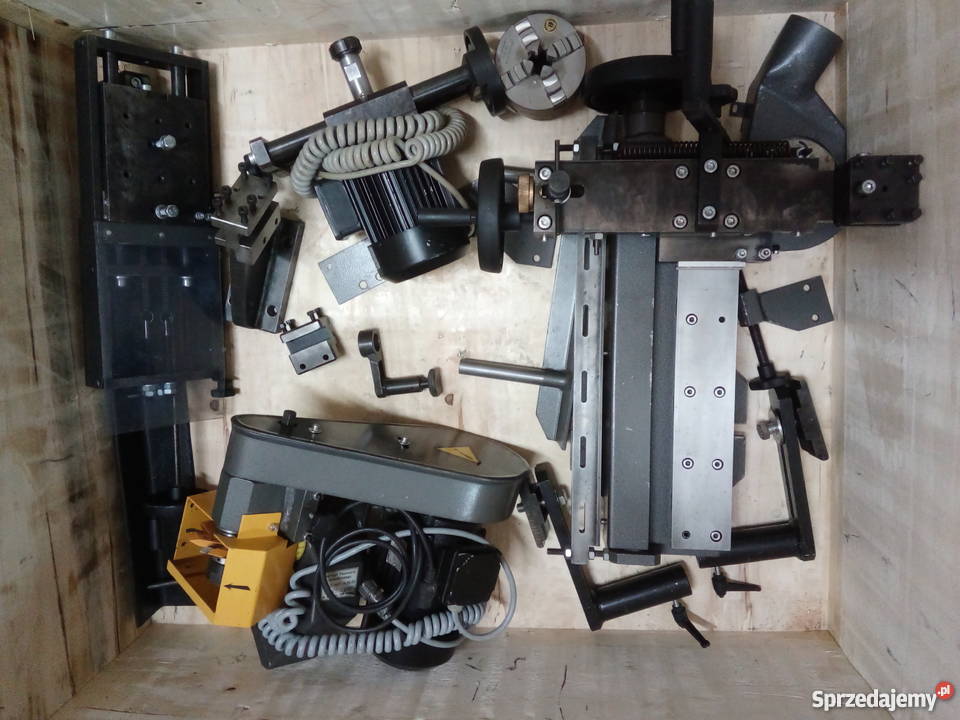

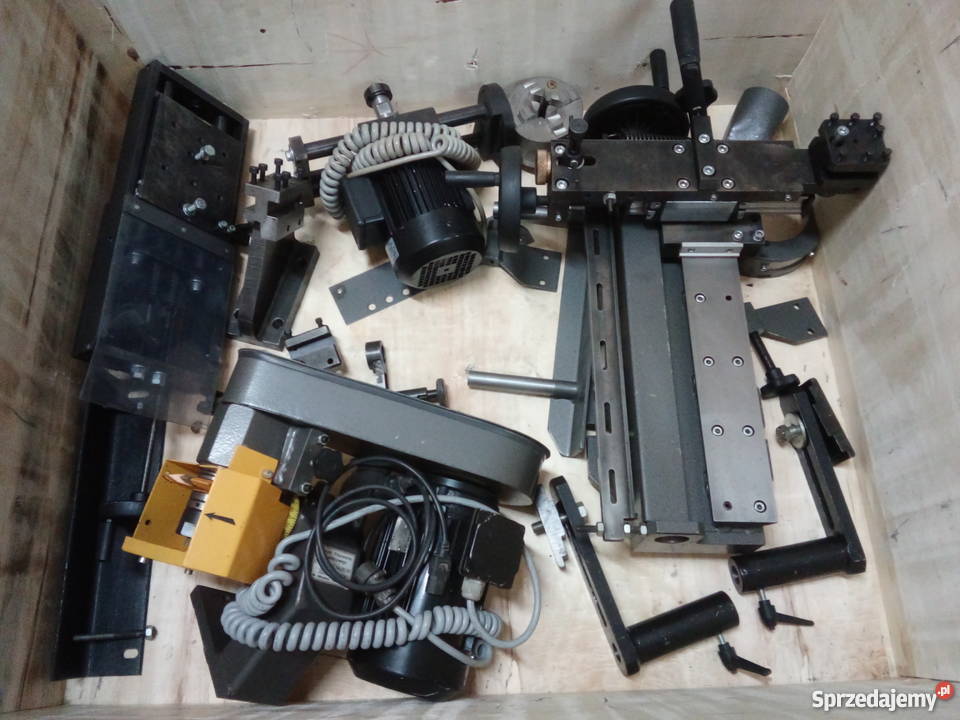

dodaję bogaty zakres podzespołów tokarskich oraz frezarskich wszystko zachowane w bardzo dobrym stanie
na życzenie mogę podesłać więcej zdjęć na E-Mail
cena netto 30000 na życzenie klienta wystawiamy fakture VAT 23% oraz dołączamy instrukcję obsługi w języku polskim
Istnieje możliwość zakupu maszyny w ratach leasing po wcześniejszym uzgodnieniu
Cena podlega negocjacji po kontakcie tel.
Przedstawiam na załczonych filmikach proces toczenia maszyny i podzespołów frezarsko-tokarskich
https://www.youtube.com/watch?v=DTKl1pHC6Pg
Maszyna podstawowa wraz z

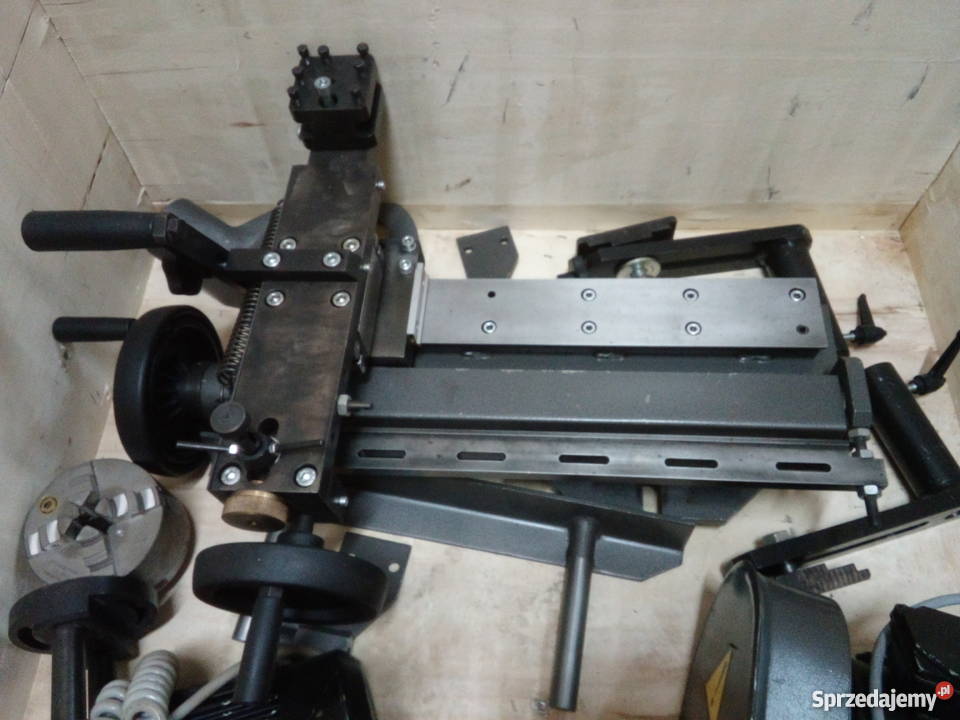

Zespołem toczenia poprzecznego

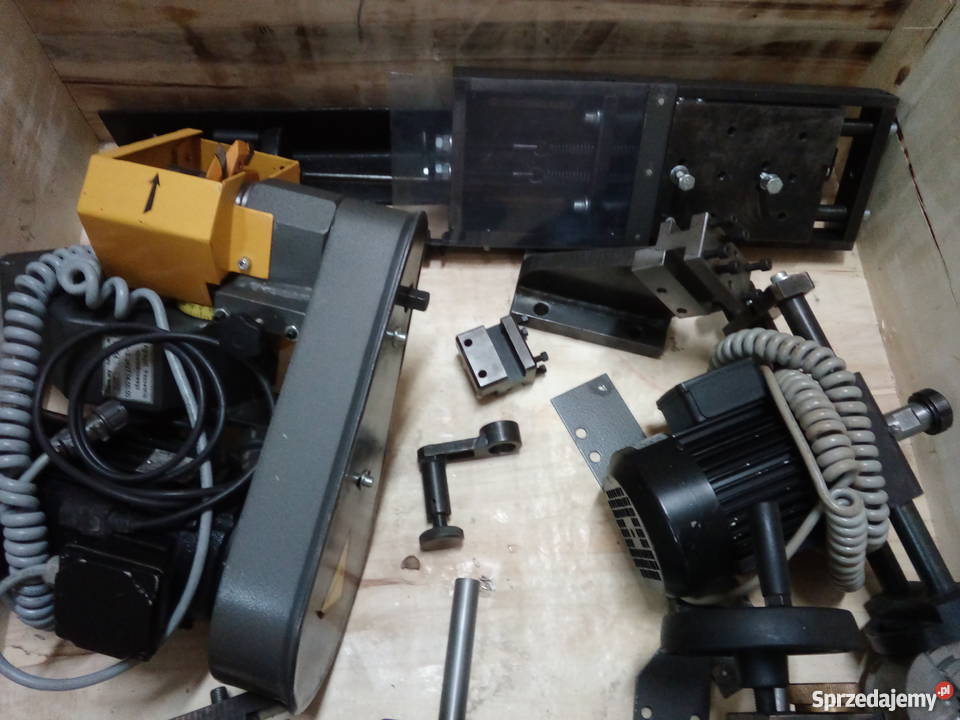

Agregat frezarski obwiedniowy
Podtrzymka do toczenia ręcznego krótka i długa
Uchwyt tokarski 4-szczękowy

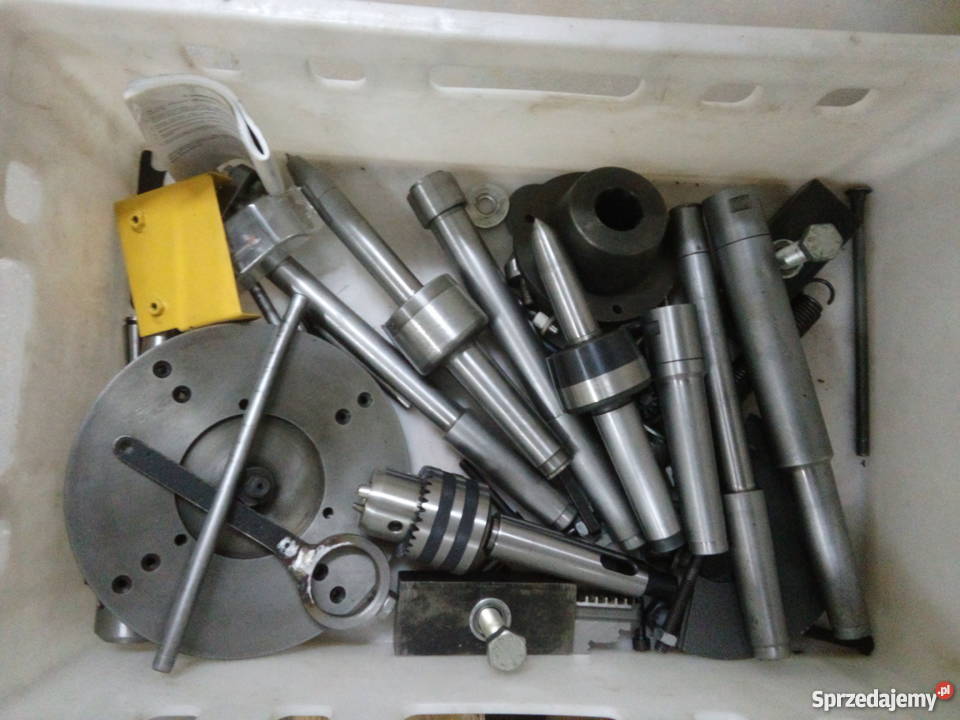

Zestawem koników
DANE TECHNICZNE
wznios kłów nad łożem 270mm
max średnica toczenia (tarcze) 500mm
max wymiar krawędziaka obrabianego bez podtrzymki 120mm
max odległość w kłach
– z kłem długim 1400mm
max głębokość skrawania (na stronę) – zespół noży wstępnych 8mm
max głębokość skrawania (na stronę) – zespół noży kopiujących 5mm
gniazdo wrzeciona Morse’a
gniazdo konika Morse’a
skok linii śrubowej (prawo – lewo) 30,35,55,70,100,150, 60,80,125,170,230,345
prędkość obrotowa wrzeciona 2880,1440,950,450 obr/min
prędkość obrotowa agregatu frezarskiego (warkoczarka) 16796 obr/min
prędkość obrotowa agregatu frezowania obwiedniowego (wyposażenie specjalne) 17500 obr/min
posuw na falowniku
moc silnika głównego 2,2kW
moc silnika posuwu 0,37kW
moc silnika agregatu frezarskiego (warkoczarka) 1,5kW
moc silnika agregatu frezowania obwiedniowego 1,5kW
średnica króćca odciągu 120mm
wymiary dł/szer/wys 2850/3330x760x1230mm
waga około 500kg
CECHY PRODUKTU
Tokarko-frezarka DT-3 jest wielofunkcyjną obrabiarką przeznaczoną do kształtowej obróbki drewna wg wzornika. W zależności od rodzaju zastosowanego agregatu obróbkę można przeprowadzać nożami tokarskimi bądź frezami (tarczowymi lub palcowymi).
Szeroki zakres wykonywanych czynności pozwala między innymi na wykonywanie elementów okrągłych, wielokątnych, śrubowych, tzw. sprężyn oraz wielu innych wg pomysłu i możliwości użytkownika. Obrabiarka gwarantuje odwzorowanie oraz powtarzalność kształtu obrabianych elementów.
Jest obrabiarką produkcyjną z przeznaczeniem do obróbki seryjnej.
OPIS

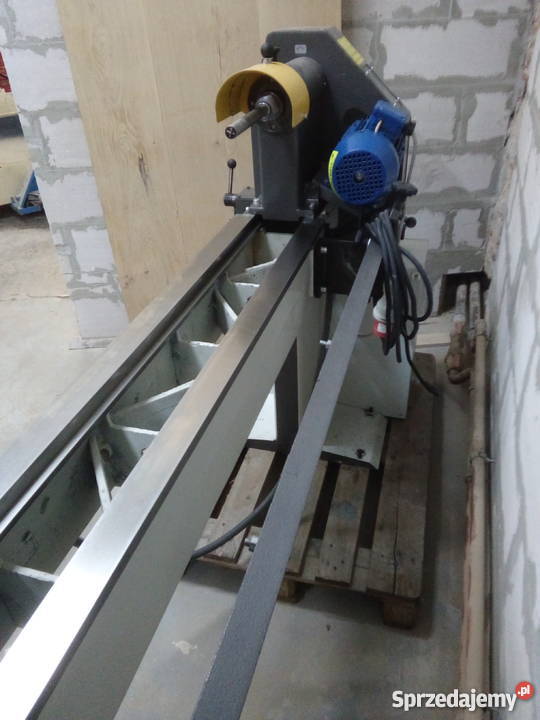

Tokarko-frezarka zbudowana jest z żeliwnego łoża usytuowanego na dwóch stabilnych nogach. Na łożu zamocowany jest wrzeciennik z silnikiem napędowym. Zamocowanie silnika na przegubowej płycie umożliwia naciąg paska klinowego napędzającego wrzeciono. Konik przemieszczający się po prowadnicach łoża blokowany jest za pomocą dwóch śrub. Kopiowanie odbywa się poprzez suport i zamocowany na nim agregat frezarski lub przystawkę tokarską oraz wzornik, który jest umieszczony na tylnej listwie. W zależności od zastosowanego agregatu listwę wraz z kopiałem można ustawiać pod dowolnym kątem w zakresie 0-90°. Suport obrabiarki posiada uniwersalną płytę umożliwiającą szybkie przezbrojenie i przejście z pracy tokarskiej na frezarską lub odwrotnie poprzez wymianę agregatów obróbczych. Napędzany jest poprzez silnik lub za pomocą koła ręcznego. Wykonywanie elementów wielokątnych , spiralnych lub innych o złożonych kształtach jest możliwe dzięki zintegrowanemu układowi : suport, wałek napędowy, skrzynka przekładniowa, tarcza podziałowa, wrzeciono. Obrabiarka przytwierdzona jest do podłoża za pomocą śrub.
Parametr Jednostki Wymiar
Wznios kłów nad łożem mm 270
Maksymalna średnica kopiowania bez podtrzymki mm 150
Maksymalna średnica toczenia (tarcze) mm 500
Maksymalny wymiar krawędziaka obrabianego bez podtrzymki mm 120
Zakres kopiowania w podtrzymce okrągły mm 25 ÷ 75
Zakres kopiowania w podtrzymce czworokątny mm 25 ÷ 60
Maksymalna odległość w kłach
– z kłem krótkim
– z kłem długim mm 1500
1130
Długość kopiowania w podtrzymce mm 1220
Długość kopiowania z tarczą 4-szczękową mm 1330
Maksymalna głębokość skrawania (na stronę) – zespół noży wstępnych mm 8
Maksymalna głębokość skrawania (na stronę) – zespół noży kopiujących mm 5
Gniazdo wrzeciona Morse’a Nr 4
Gniazdo konika Morse’a Nr 4
Tarcza podziałowa – liczba podziałów 2, 3, 4, 6, 8, 12, 24
Skok linii śrubowej (prawo – lewo) 25,35,55,60,70,80,125,170,230,345
Prędkość obrotowa wrzeciona obr/min 450/950/1440/2880
Prędkość obrotowa agregatu frezarskiego (warkoczarka) obr/min 18000
Prędkość obrotowa agregatu frezowania obwiedniowego (wyposażenie specjalne) obr/min 10000
Posuw mechaniczny bezstopniowy m/min 0 ÷ 3
Moc silnika głównego kW 2,2
Moc silnika posuwu kW 0,37
Moc silnika agregatu frezarskiego (warkoczarka) kW 1,5
Moc silnika agregatu frezowania obwiedniowego (wyposażenie specjalne) kW 1,5
Napięcie zasilania VAC 3×400 ±10%, 50Hz
Napięcie sterowania VAC 24
Zapotrzebowanie mocy (z pełnym wyposażeniem) kW ~4
Średnica króćców odciągowych mm 80 i 120
Zapotrzebowanie powietrza instalacji odciągowej (natężenie przepływu) m3/h 1300
Prędkość powietrza odciągowego m/s 22
Maksymalne wymiary gabarytowe obrabiarki (z pełnym wyposażeniem) – długość x szerokość x wysokość mm 3300 x 1200 x 1300
Ta oferta jest już nieaktualna Dane sprzedającego nie są już publikowane
30 000 zł
