Sprzedam podzespoły do budowy wzmacniacza 2x100 W na układzie scalonym TDA 7294.
Początki projektu to ok. dwutysięczny rok, kiedy został kupiony transformator i scalone układy mocy TDA 7294. Tu jest kluczowa sprawa. To były lata kiedy nie było chińskiego wiadomego portalu sprzedażowego z podróbkami. Układy scalone trzeba było kupić w sklepie i kosztowały ok. 50 zł za sztukę, co w okolicach roku 2000 było bardzo dużą sumą. Oferowane scalone wzmacniacze mocy pochodzą z początkowych lat produkcji, bez cięć jakościowych i są oryginalne, wyprodukowane przez STMicroelectronics!
Projekt był robiony według opisu w czasopiśmie "Praktyczny Elektronik" nr 3/97.Czasopismo wchodzi w skład oferowanego zestawu.
Projekt niedokończony, płytki PCB nie uruchamiane. Na płytkach PCB brak kondensatorów C4 22uF/50V (po jednym na płytkę) , dziś nie pamiętam, ale pewnie były do czegoś potrzebne więc zostały wylutowane. Zasilanie jest zrobione mało elegancko w formie pająka. Zasilanie zawiera dwa wieloamperowe mostki prostownicze, dziś już nie pamiętam wartości, ale były kupowane na duży amperowy nadwymiar. Mostki można odzyskać i wlutować w swoją płytkę. Kondensatory też nadają się do przelutowania na nową płytkę jeżeli komuś ten pająk przeszkadza.

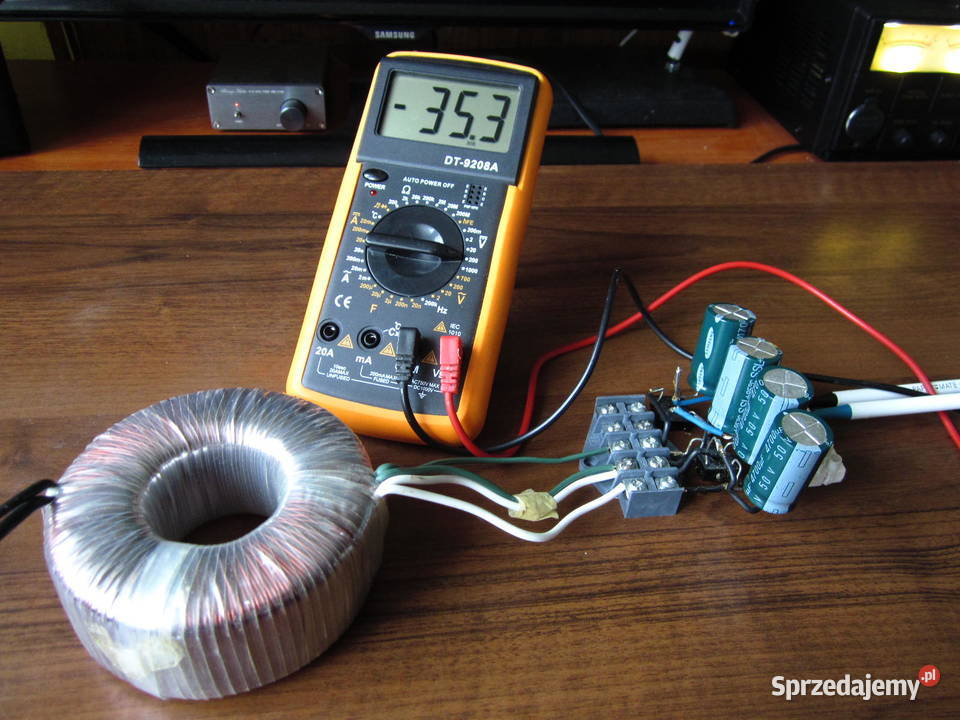

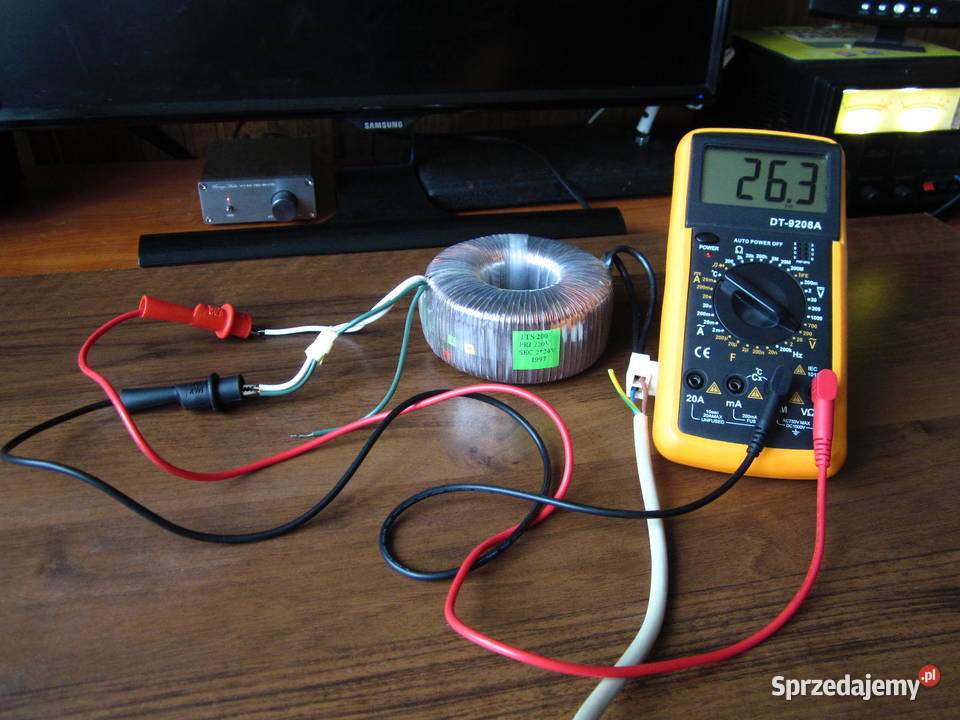

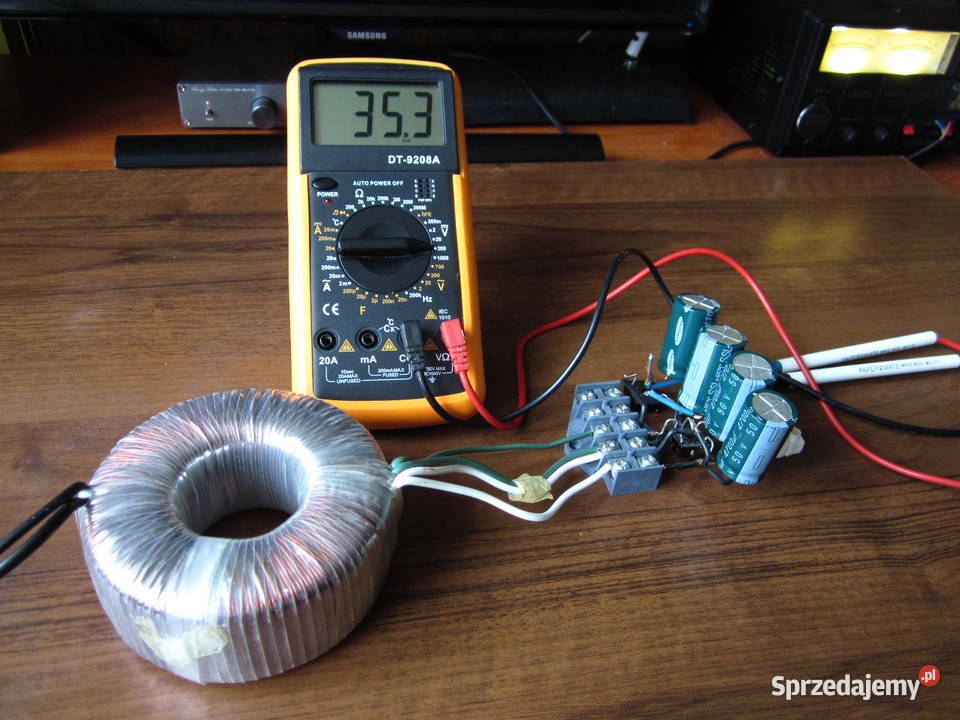

Zasilanie zostało sprawdzone co widać na zdjęciach. Transformator daje 2x26,3V, dwie gałęzie mają identyczne napięcie. Zasilacz daje napięcie symetryczne 2 x 35,3V i 2 x -35,3V (każda płytka PCB jest zasilana z osobnej gałęzi), tu również gałęzie zasilania pracują równo.
Jeżeli ktoś potrzebuje wzmacniacza do subwoofera czy klasycznego wzmacniacza m.cz i to co jest pasuje, to po dolutowaniu brakujących kondensatorów na PCB (C4 - 22uF/50V) ma w zasadzie gotowy wzmacniacz.
Kiedyś interesowałem się elektroniką a były takie czasy, że opłacało się samemu coś do słuchania muzyki zrobić. Te układy to była nowość, wysoka moc i MOSFET, więc wtedy robiło to wrażenie. Życie potoczyło się inaczej, później jakoś łatwiej było kupić coś fabrycznego, więc projekt poszedł w odstawkę. Było to wszystko trzymane raczej z sentymentu, z jakimiś mglistymi planami by to włożyć do czegoś w zastępstwie, np. do jakiejś Unitry, ale raczej już nic z tego nie będzie, są inne zamiłowania i inne priorytety. Szkoda żeby to dalej leżało, może ktoś to wykorzysta.
Przesyłka będzie zawierać:

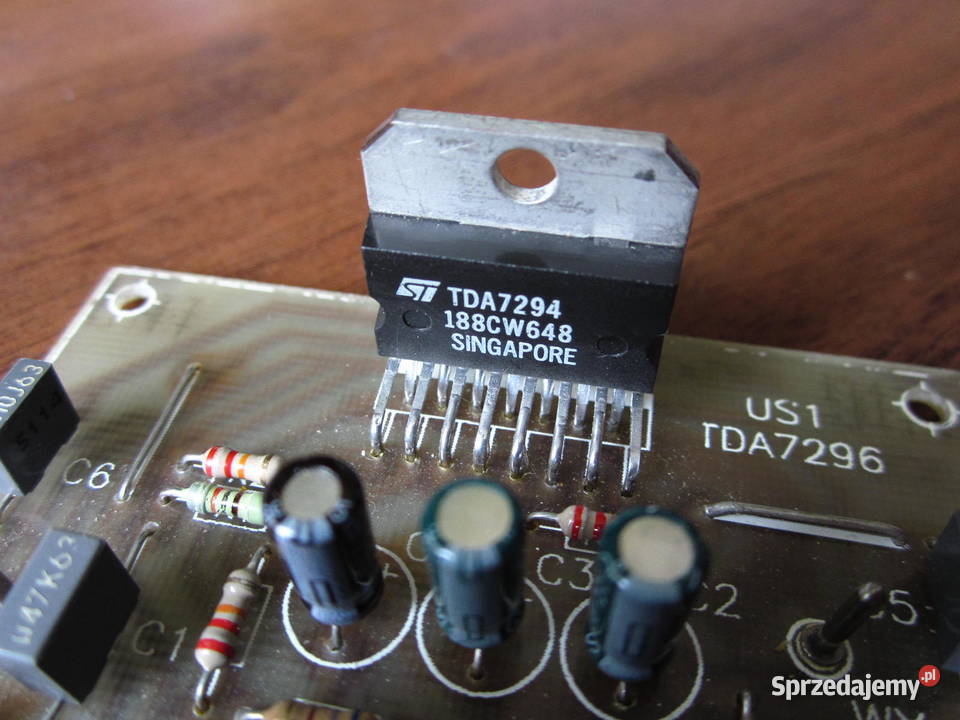

1. TDA 7294 STMicroelectronics, 2 sztuki
2. Radiator aluminiowy, 2 sztuki
- długość 16,5 cm
- wysokość 7 cm
- wysokość żeberek 3,5 cm
- producent Kęty, Polska

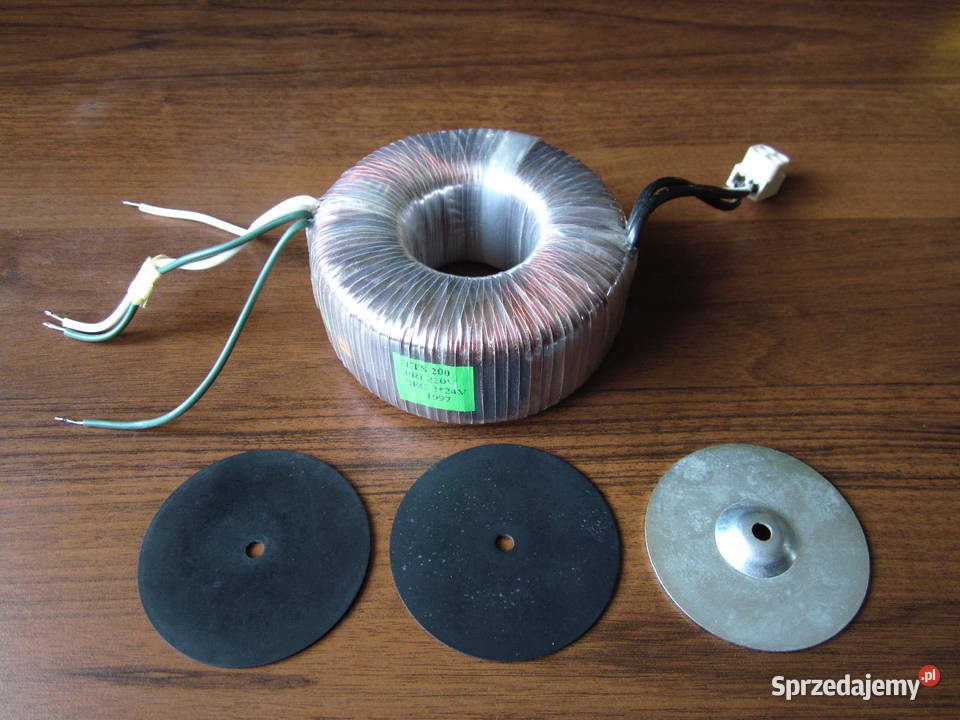

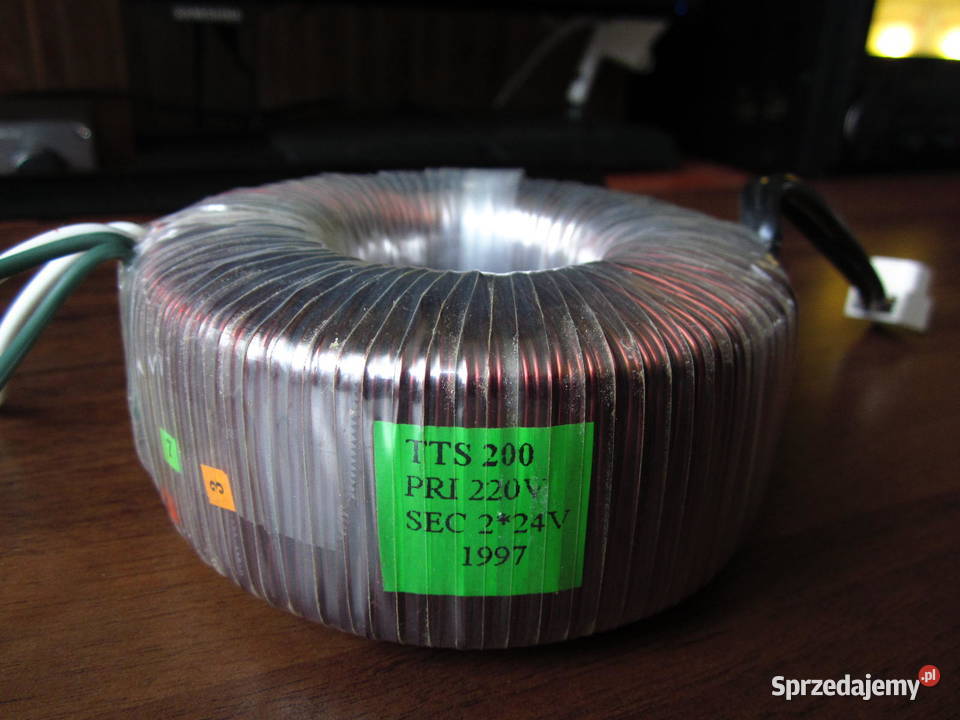

3. Transformator toroidalny
- moc 200 VA
- napięcie wyjściowe 2x24 V (pomiar 2x26,3V)
- prąd ok. 2x4 A

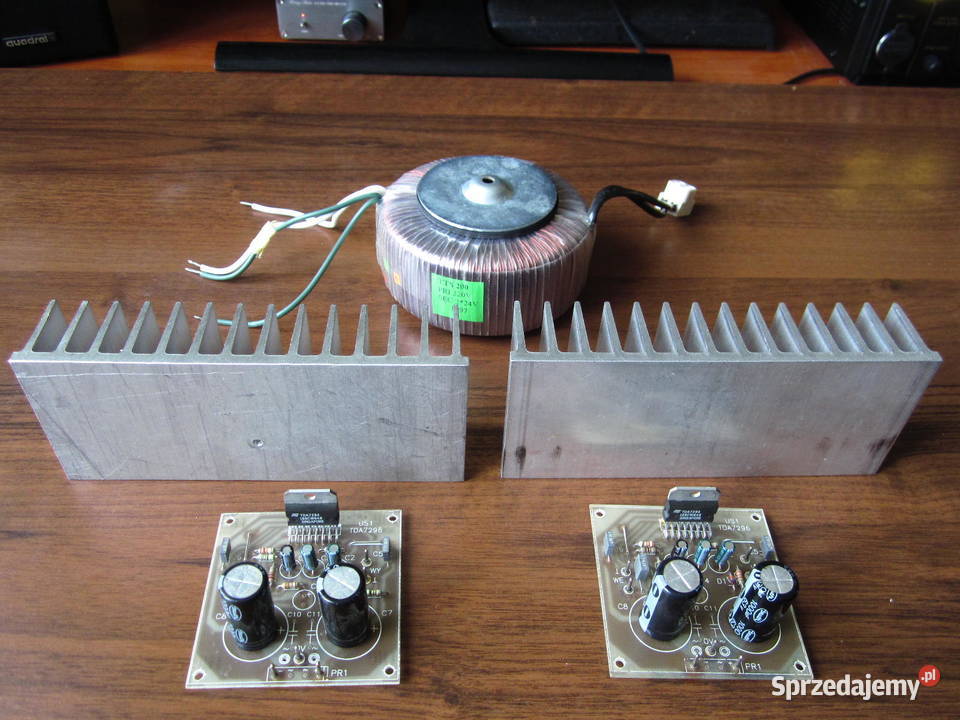

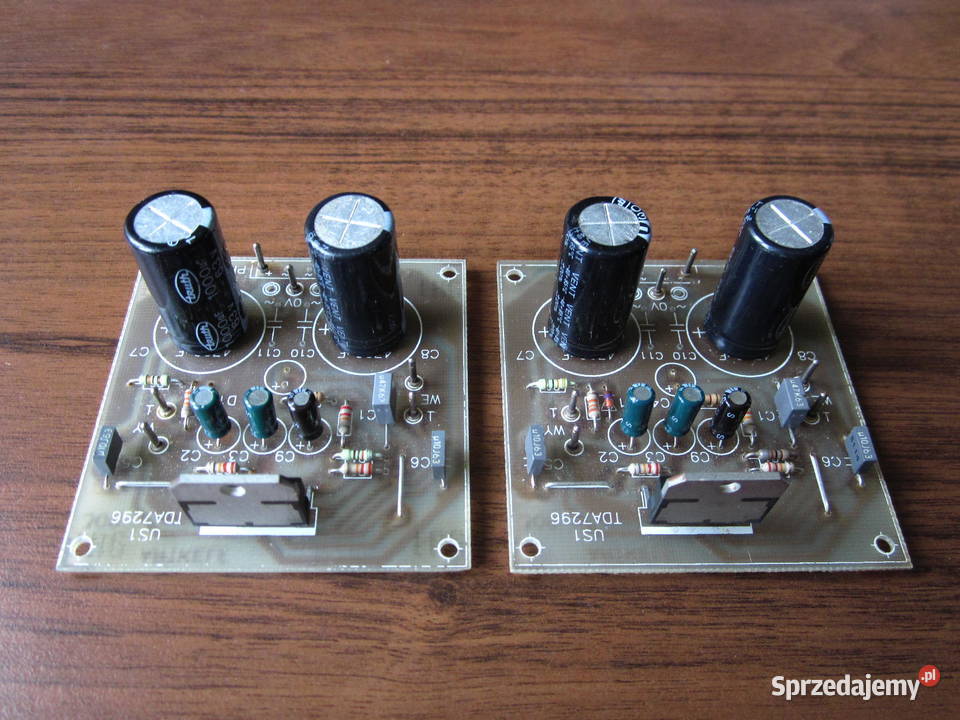

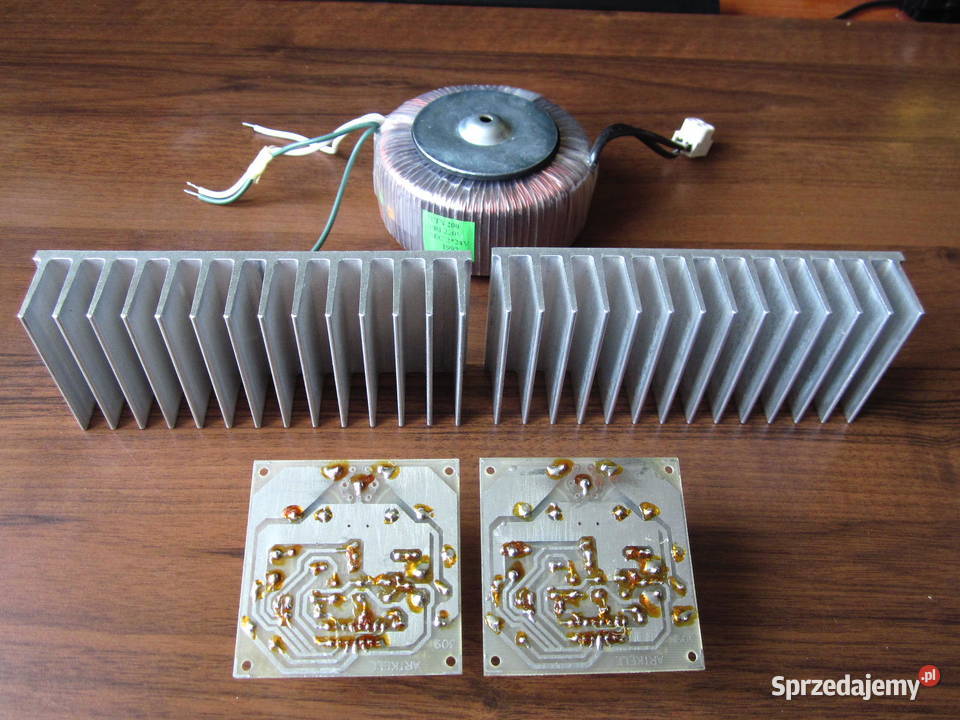

4. Płytki PCB z elementami, 2 sztuki

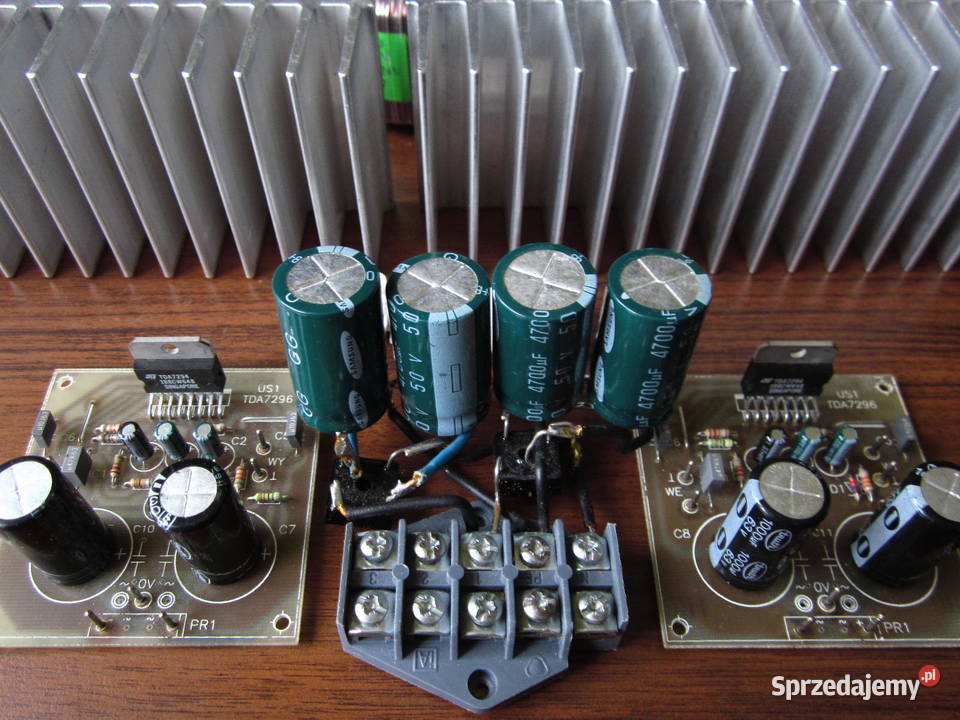

5. Zasilacz, 1 sztuka
- mostek prostowniczy, 2 sztuki
- kondensatory elektrolityczne 4700uF Samsung, 4 sztuki

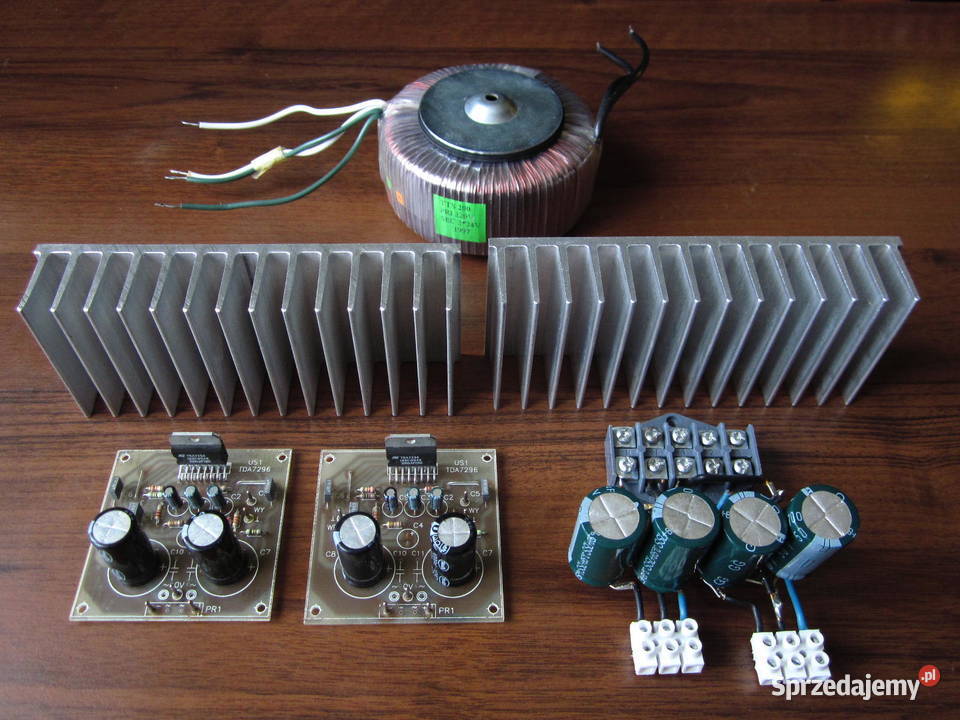

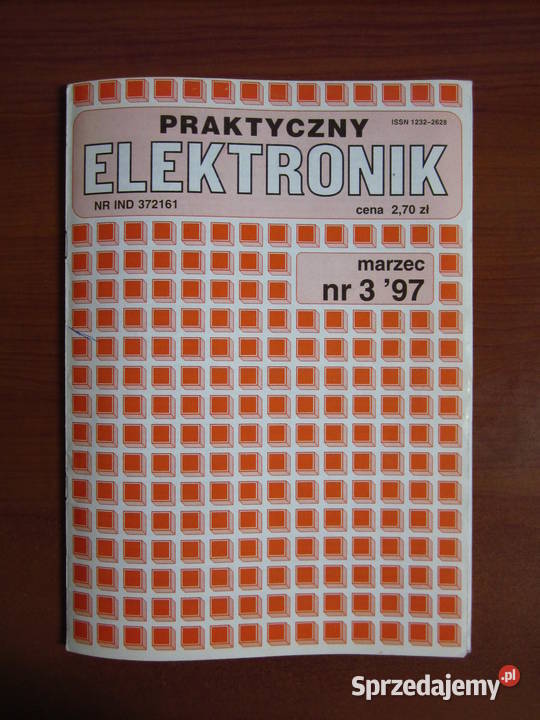

6. Praktyczny Elektronik 3/97 z opisem projektu
