Sterownik zarządza procesem podgrzewania CWU z paneli fotowoltaicznych pracujących w układzie offgird (bez podłączenia do sieci)
Grzałka hybrydowa pozwala na grzanie zasobnika zarówno z paneli jaki z sieci.
Dane techniczne:
Minimalne napięcie startowe sterownika [V] DC 30
Napięciowy zakres pracy sterownika [V] DC 9-78
Maksymalne napięcie wejściowe [V] DC 80
Maksymalna moc grzałki AC 230V [W] 1600
Temperatura pracy [˚C] 0 do 30
Stopień ochrony IP 40
Interfejs komunikacyjny RS 485
Zabezpieczenie przed odwrotną polaryzacją tak
Rozłącznik DC tak
Rozłącznik AC tak
Przyłącza MC4, dławice przewodów
Wyjścia sygnałowe
- 3x bezstykowy przekaźnik elektroniczny
DC NO,
- 1x przekaźnik AC,
Sygnalizacja - optyczna – dioda LED oraz wyświetlacz
LCD,
Wizualizacja parametrów
- mocy chwilowej,
- wyprodukowanej energii tygodniowej
i całkowitej,
- napięcia,
- temperatura wody,
- data, godzina,
- pracy grzałki AC,
Funkcje urządzenia
- nastawa maksymalnej temperatury
grzania DC w zbiorniku,
- nastawa temperatury włączenia
i wyłączenia grzałki AC,
- nastawa trwania danej pory dnia
(dzień/noc),
- wyzerowanie stanu licznika energii,
- ręczne włączenie/wyłączenie grzałki AC,
- przegląd wykresów pracy systemu,

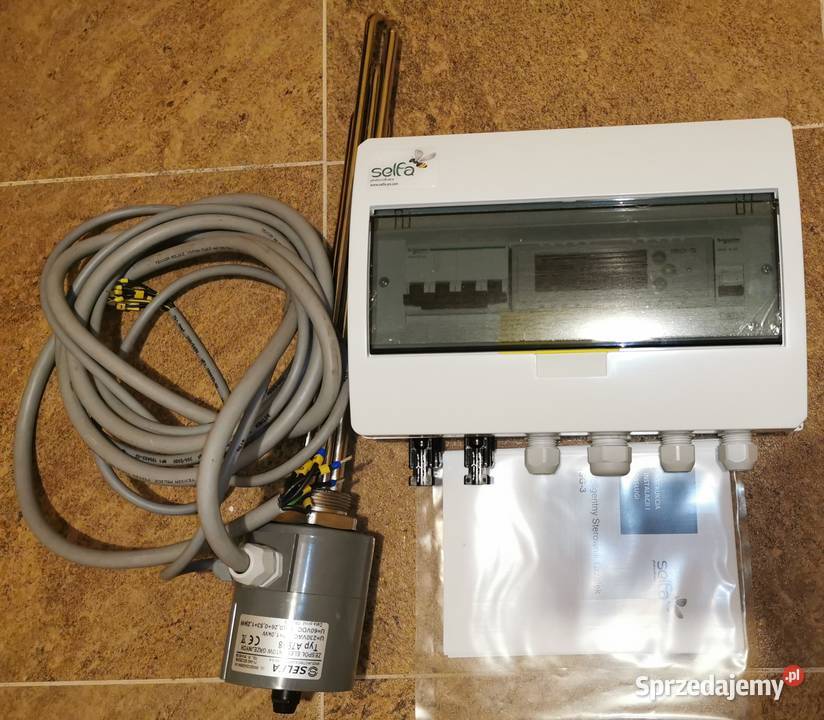

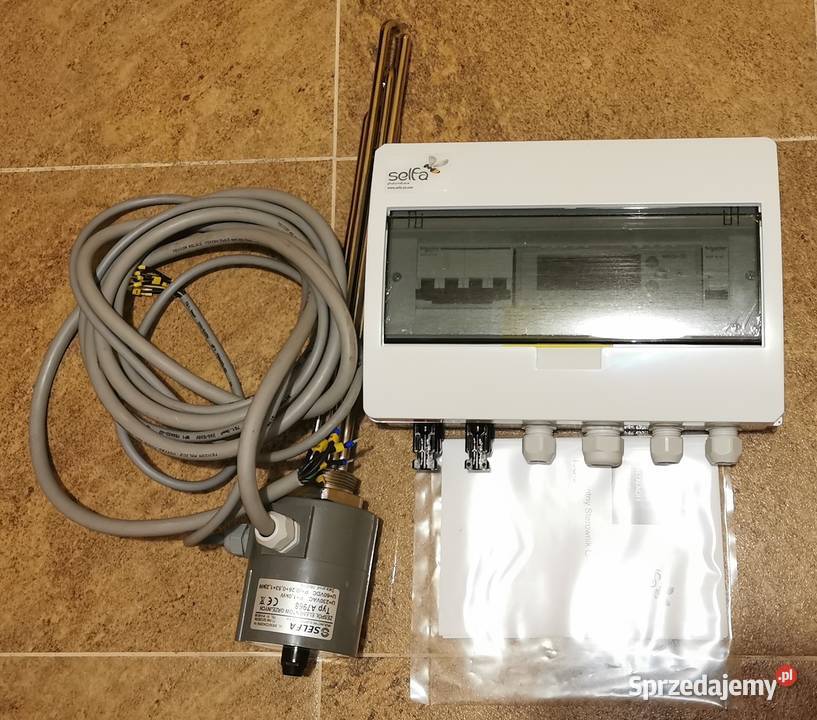

Zestaw zawiera

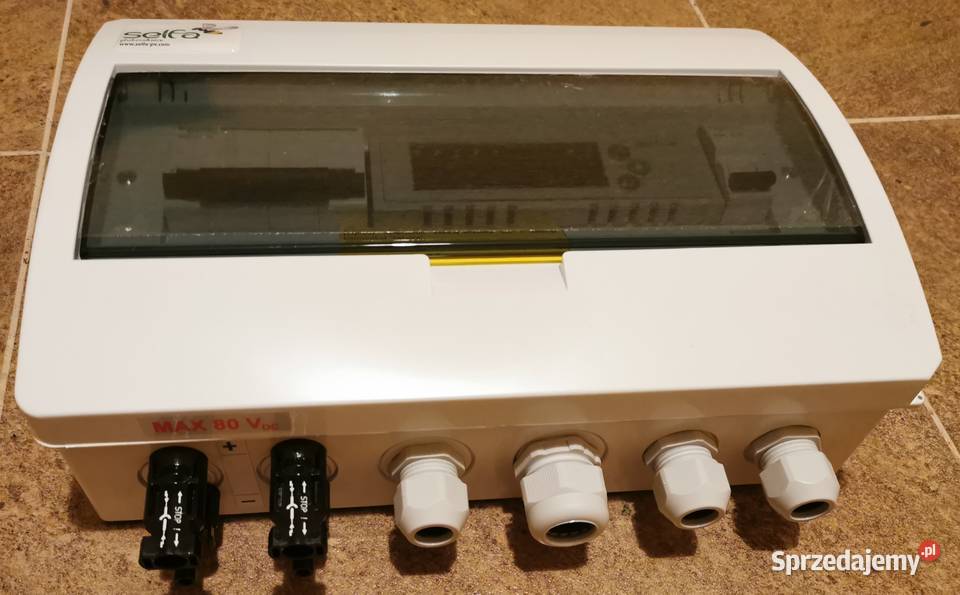

Sterownik ISG3 - 1szt

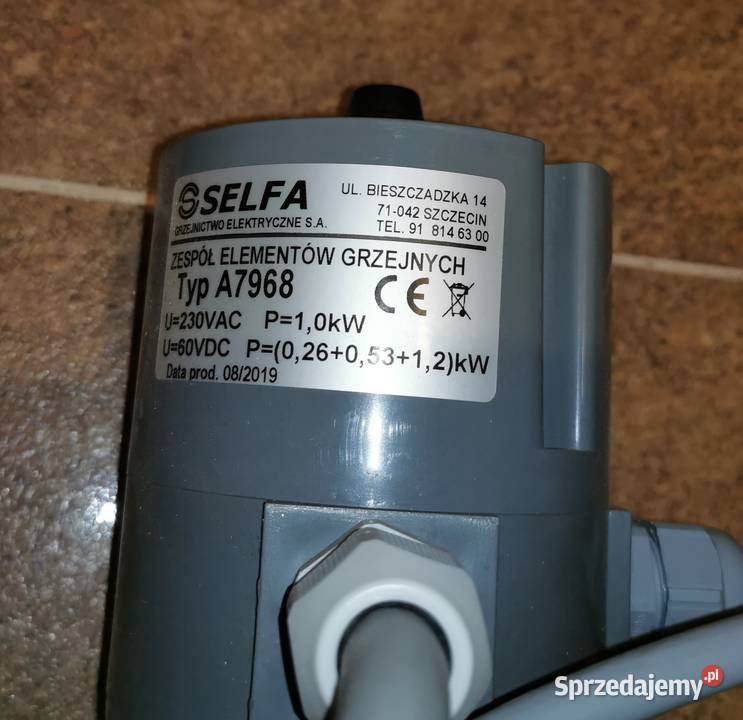

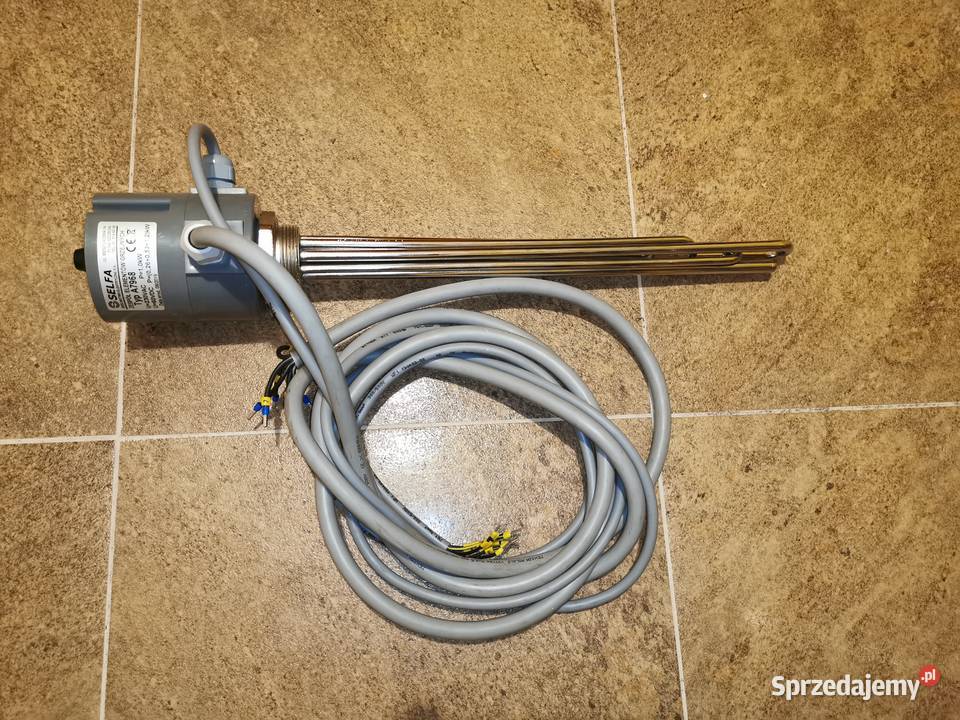

Grzałka hybrydowa 6/4" - 1szt
Konektory PV - 4szt
Inteligentny Sterownik Grzałek (ISG-3) przeznaczony jest do sterowania procesem grzania ciepłej wody użytkowej (CWU). Wbudowane algorytmy pozyskiwania energii
odnawialnej typu MPPT optymalizują efektywne zagospodarowanie produkowanej przez
moduły fotowoltaiczne energii elektrycznej.
Dzięki zastosowaniu ISG-3, praca systemu grzewczego jest w pełni
zautomatyzowana i zoptymalizowana. ISG-3 znajduje Punkt Mocy Maksymalnej (Maximum
Power Point) modułów fotowoltaicznych i dopasowuje do niego rezystancję zespołu
grzejnego. Energia elektryczna wytwarzana przez zestaw modułów fotowoltaicznych
jest konwertowana na energię cieplną wytwarzaną przez zespół grzejny, podgrzewający
wodę w zbiorniku. Dodatkowo na podstawie zdefiniowanych preferencji użytkownika
sterownik może zapewnić optymalne zasilanie grzałki AC 230V, do niego przyłączonej.
W efekcie, system charakteryzuje się znacznie wyższą wydajnością w porównaniu do
układów bez ISG-3 .
ISG-3 posiada interfejs służący do odczytu i nastaw parametrów pracy systemu.
Obsługa odbywa się intuicyjnie za pomocą przycisków sterujących na module regulatora.
W celu zapewnienia bezpieczeństwa ISG-3 został wyposażony w kompletny system
zabezpieczeń opisanych w podrozdziale 2.3.
Zaimplementowany system czasu rzeczywistego pozwala na lokalny oraz zdalny
nadzór nad pozyskiwaniem energii odnawialnej i grzaniem wody użytkowej.
Komunikaty dotyczące sprawności i wydajności zobrazowywane są zarówno na ekranie
urządzenia jak i znacznie bardziej szczegółowo na ekranie komputera przy pomocy interfejsu
komunikacyjnego RS485.
