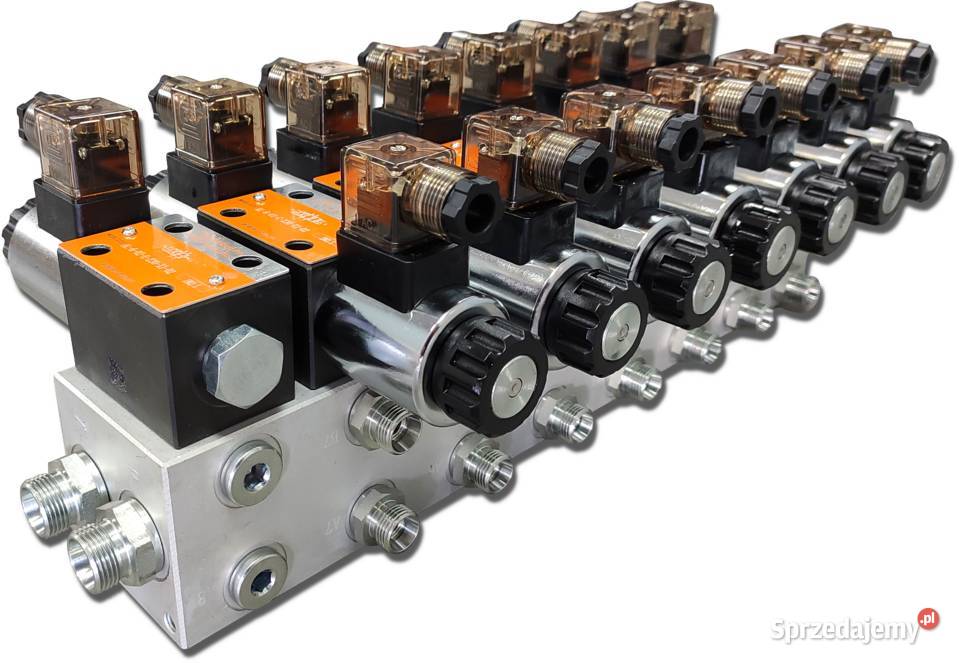

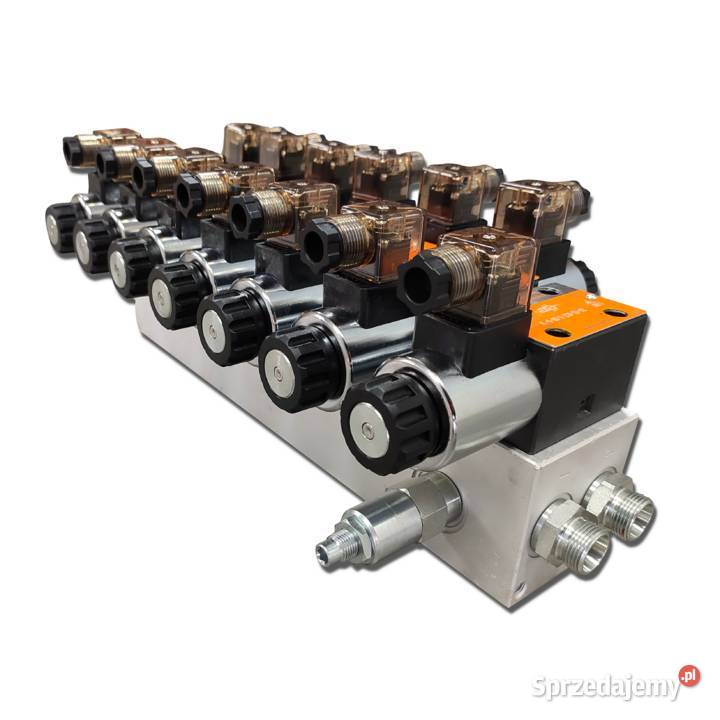

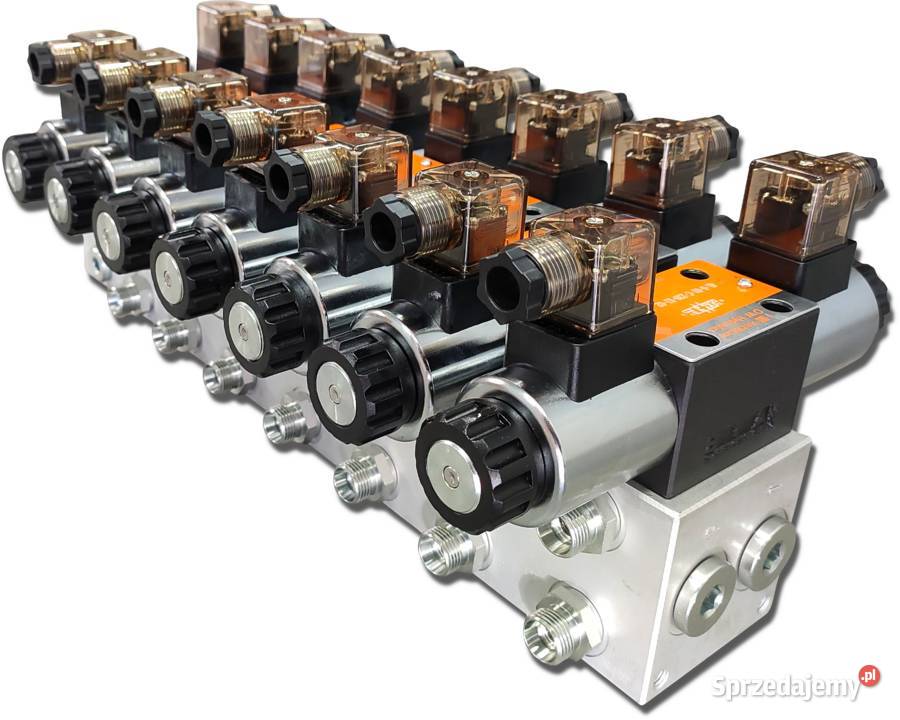

Rozdzielacz Hydrauliczny CETOP 7 SEKCYJNY 60L 12V [7904]
- Solec Kujawski, kujawsko-pomorskie
- 08 Wrz 06:09
- Nr ogłoszenia: 68026954
- Dostępność: dostępne
1 / 3
Obserwuj
- Oferta od firmy
- Stan nowe
- Marka maszyny Inna
- Rok produkcji 2023
ROZDZIELACZ HYDRAULICZNY 7 SEK CETOP 03 NG6 STEROWANY ELEKTRYCZNIE 12V
KOD SKRAW-MET:[7904]
Może być wykorzystywany w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz szeroko pojętym przemyśle.
Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.
Rozdzielacz hydrauliczny z jedną sekcją startową (odciążającą) oraz 7 sekcjami roboczymi.
Pierwsza sekcja jest odpowiedzialna za niezbędne odciążenie pompy hydraulicznej podczas gdy nie sterujemy żadną sekcją roboczą. Ponadto, aby uruchomić sekcje robocze, sygnały elektryczne muszą być skonfigurowane tak aby za każdym razem "przeszły" jednocześnie przez sekcję startową. To znaczy że żadna sekcja robocza nie uruchomi się jeżeli na sekcję startową nie będzie puszczony prąd.
Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.
Przykładowe zastosowanie: sterowanie siedmioma siłownikami 2-stronnego działania
Specyfikacja Techniczna:
Zasilanie prąd stały (DC) 12V
Zalecany przepływ oleju w układzie: 0 - 60 l/min
Przyłącza z wyjściem M18x1,5 oraz kompletem wtyczek elektrycznych 12 VDC ze świecącymi diodami
Materiał:
Korpus rozdzielacza i suwaki stalowe, wtyczki elektryczne i nakrętki dociskające plastikowe, blok w zależności od partii stalowy lub aluminiowy.
STEROWANIE
Suwak sekcji startowej dwupozycyjny (1 - 0) Gdy suwak znajdzie się na pozycji neutralnej (0), olej idzie na przelew a pompa jest odciążona
na sprężynie sam wraca do pozycji neutralnej (po odcięciu dopływu prądu)
Pozycja 0 neutralna (dopływ prądu do cewki ODCIĘTY) olej idzie na przelew - BRAK CIŚNIENIA NA SEK. ROBOCZYCH
Pozycja 1 robocza (dopływ prądu do cewki OTWARTY) CIŚNIENIE NA SEKCJACH ROBOCZYCH
Suwak sekcji roboczej trzypozycyjny (1 - 0 - 2)
na sprężynie sam wraca do pozycji neutralnej (po odcięciu dopływu prądu)
Pozycja 0 neutralna (dopływ prądu do cewek ODCIĘTY) tłoczysko siłownika stoi - olej idzie na przelew.
Pozycja 1 robocza (dopływ prądu do cewki pierwszej) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (dopływ prądu do cewki drugiej) tłoczysko siłownika chowa się.
Podłączenie (gwinty wewnętrzne w korpusie):
Zasilanie (P) BSP 1/2''
Powrót (T) BSP 1/2''
Wyjście na sekcje (A1, A2, A3, A4, A5, A6, A7 ; B1, B2, B3, B4, B5, B6, B7) BSP 3/8"
Zakres ciśnień:
Max. ciśnienie na zasilaniu: 250Bar
Max. ciśnienie na powrocie: 50Bar
Max. ciśnienie na sekcjach: 300Bar
Zawór przelewowy ustawiony fabrycznie na 175Bar
Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
Dopuszczalna temperatura otoczenia: -40 C do +60 C
Dopuszczalna temperatura oleju: -15 C do +80 C
Skontaktuj się
Hydraulika Siłowa SKRAW-MET DYSTRYBUCJA Sp. z o.o.
Liczba odsłon: 110
Zgłoś nadużycie
2 868 zł
