Rozdzielacz 80L 2 Sekcje Zatrzask DŹWIGNIE 2m TURA [8532]
- Solec Kujawski, kujawsko-pomorskie
- 06 Sie 12:42
- Nr ogłoszenia: 65326358
- Dostępność: dostępne
1 / 8
Obserwuj
- Oferta od firmy
- Stan nowe
- Marka maszyny Inna
Zestaw hydrauliczny 2-sekcyjny 80L/min z sekcją pływającą i zatrzaskiem do TURA
KOD SKRAW-MET: [8532]

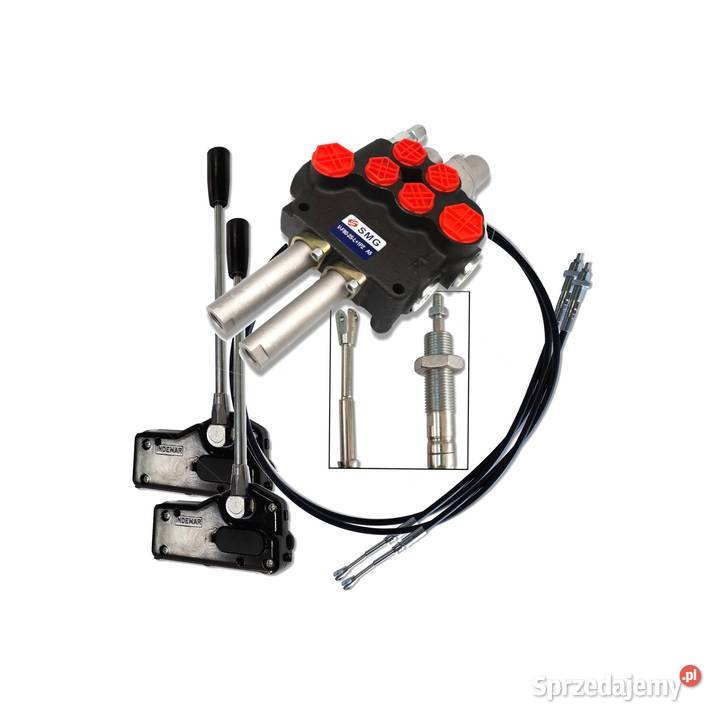

Skład zestawu:
2x dźwignia na widełki [0314]
2x linka z widełkami o długości 2m [2448]
rozdzielacz hydrauliczny na linki 2 sekcyjny 80L/min — sekcja pływająca + zatrzask [1724]
Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy).
Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

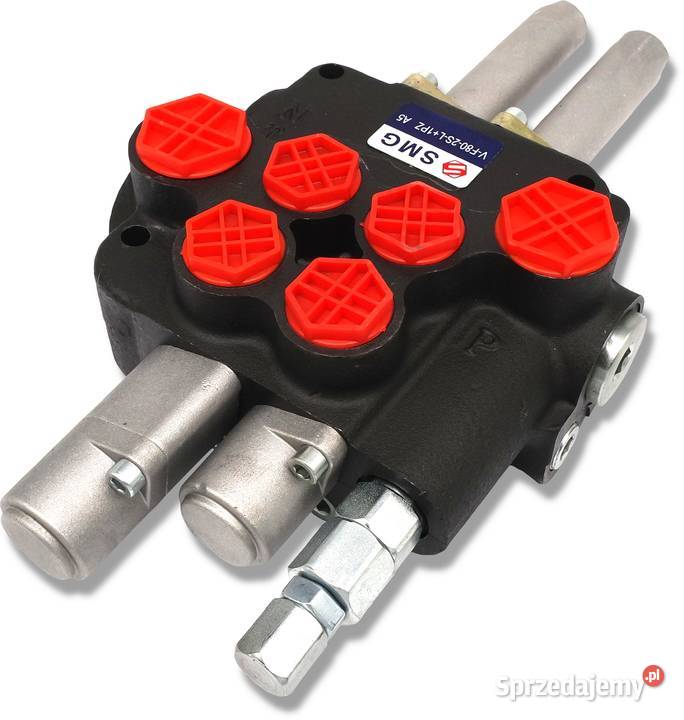

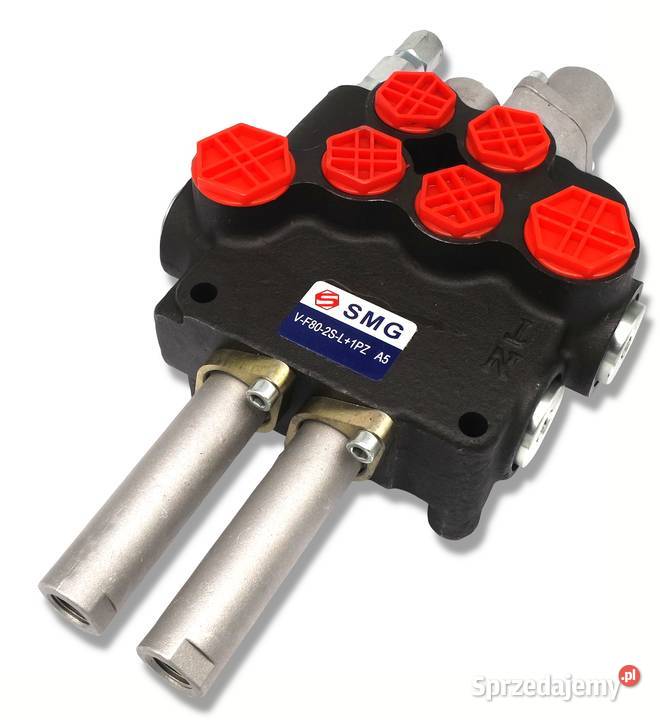

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 80L NA LINKI + SEKCJA PŁYWAJĄCA Z ZATRZASKIEM W 1 STRONĘ (K16+8)
Producent: SM-G (SKRAW MET GROUP)
Rozdzielacz wysokiej jakości, monoblokowy z układem równoległym z komorą pływającą (amortyzującą).
Charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.
Umożliwia sterowanie dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.
Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).
Sterowanie z kabiny za pomocą linek i joysticka.
!UWAGA! W danym rozdzielaczu sekcja z zatrzaskiem znajduje się w tylko jednej sekcji z FUNKCJĄ PŁYWAJĄCĄ
Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:
Cyklopy
Tury
Ładowacze
Pługi
Wózki widłowe i wiele innych
Suwak trzypozycyjny (1 - 0 - 2) z zatrzaskiem
z zatrzaskiem, czyli sam trzyma położenie w pozycji roboczej
Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
Suwak trzypozycyjny (1 - 0 - 2)
na sprężynie sama wraca do pionu
Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
Podłączenie:
Zasilanie (P) BSP 1/2''
Powrót (T) BSP 1/2''
Wyjście na sekcje BSP 3/8''
Podłączenie BSP 1/2"
Podłączenie:
Zasilanie (P) BSP 3/4''
Powrót (T) BSP 3/4''
Wyjście na sekcje BSP 1/2''
Podłączenie BSP 3/4"
Specyfikacja techniczna:
Przepływ oleju: 0 - 80 l/min
Maksymalne ciśnienie robocze: 300 bar
Dopuszczalna temperatura otoczenia: -40C do +60C
Dopuszczalna temperatura oleju: -15C do +80C
Wyposażony w zawór bezpieczeństwa.

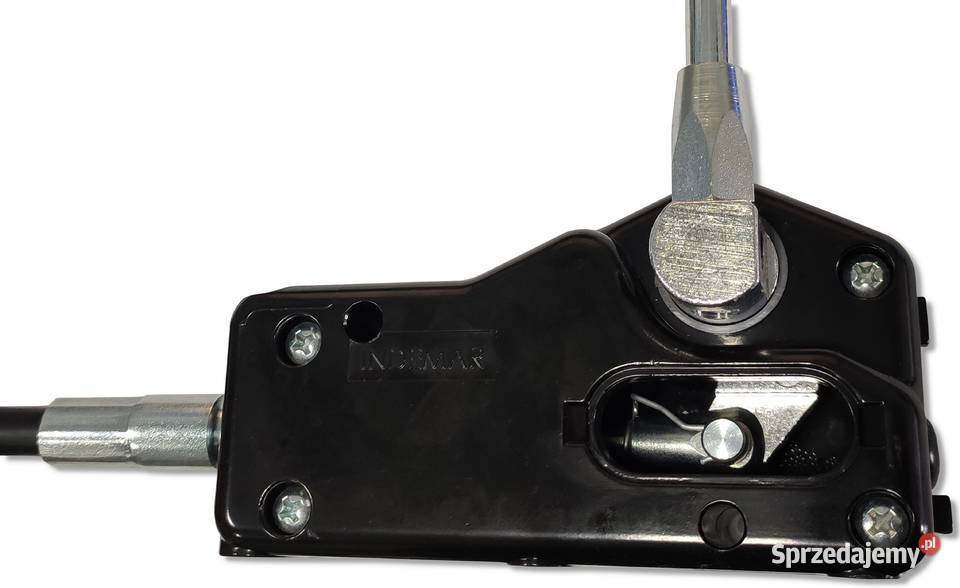

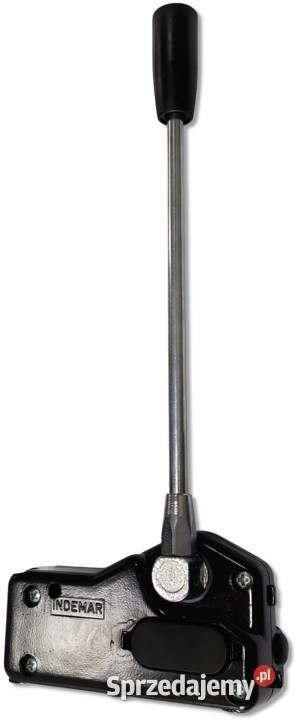

Dźwignie sterujące rozdzielaczem hydraulicznym wraz z korpusem do sterowania rozdzielaczem za pomocą linek na widełki
Zestaw przystosowany do mechanicznego sterowania 2 - sekcyjnym rozdzielaczem hydraulicznym.
Solidna dźwignia umożliwiająca mechaniczne sterowanie dwukierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy linki na widełki (która jest w zestawie).
W rozdzielaczu 3 sekcyjnym potrzebne będą trzy takie dźwignie i trzy linki. Dźwignie mogą być łączone i skręcane ze sobą tworząc jednolity panel sterujący.
Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.
Zastosowanie:
Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:
URSUS
ZETOR
MF i pochodnych.
Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.
Łatwy do zainstalowania.
Do tej dźwigni pasuje linka zakończona widełkami z otworem 6mm

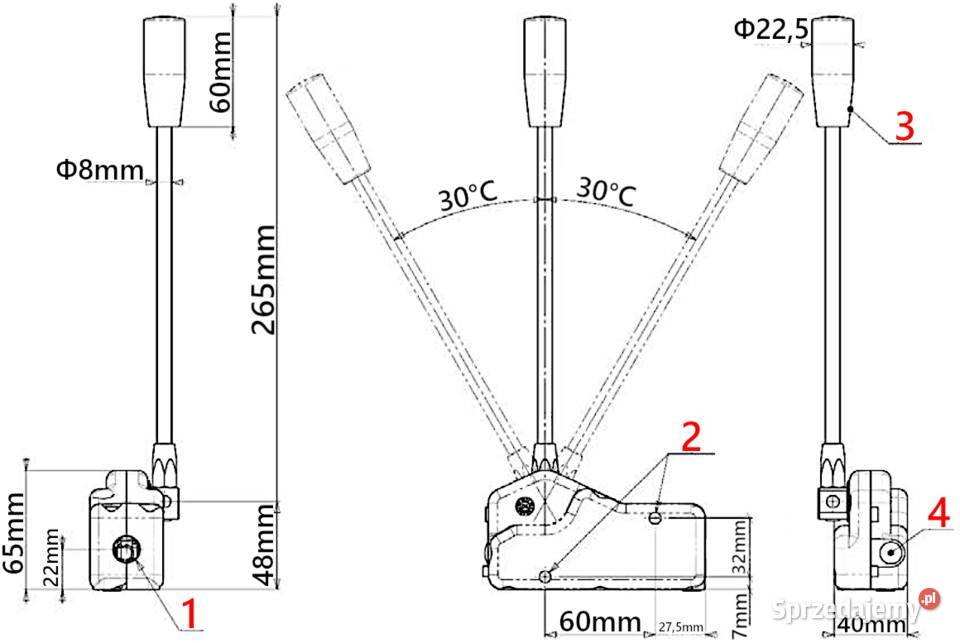

Specyfikacja techniczna:
Temperatura pracy: od -40C / do +80C
Otwór na kabel z widełkami
Otwory montażowe
Gałka czarna
Czarna zaślepka
Materiał:
Ergonomiczny, hartowany uchwyt z tworzywa sztucznego
Wytrzymała metalowa rama i dźwignia dla większej trwałości

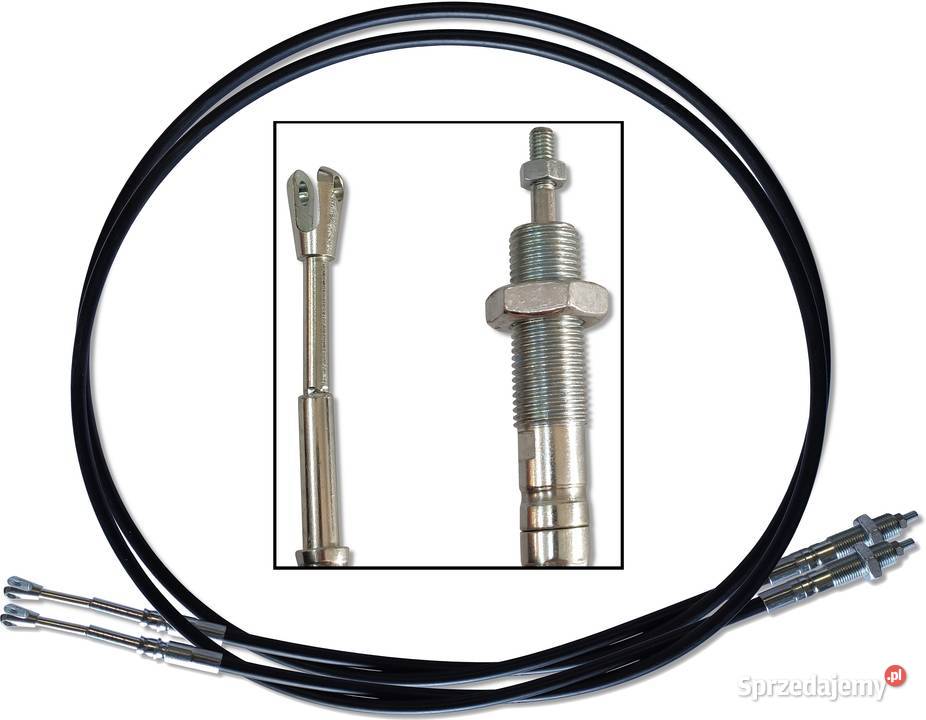

Linki do sterowania rozdzielaczem na widełki 2m
SUPERWYTRZYMAŁA
Metalowa w pancerzu o długości 2m
Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.
Końcówki:
Końcówka linki od strony joysticka zakończona widełkami z otworem 6 mm oraz korpusem 14 mm
Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6

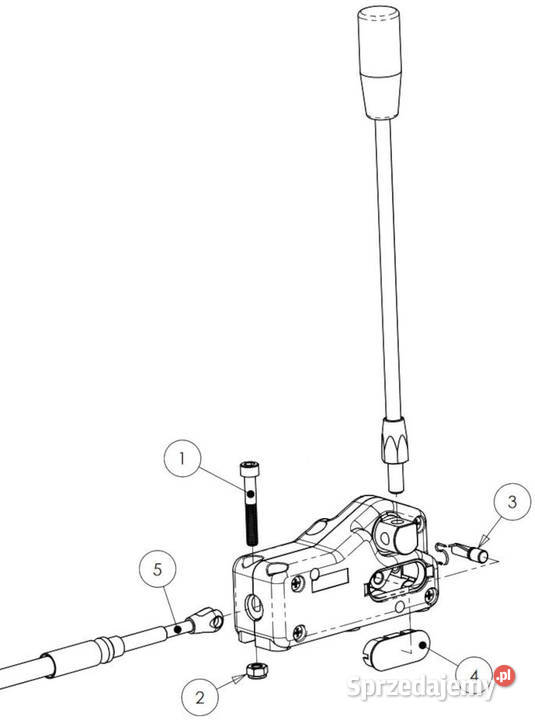

Instrukcja montażu linki na przykładzie dźwigni INDEMAR:
Wsunąć linkę z widełkami (5) w otwór dźwigni.
Naprowadzić widełki na ruchomy mechanizm dźwigni znajdujący się pod zaślepką (4)
Zabezpieczyć widełki trzpieniem z zawleczką (3) dociskając mocno aż nie będzie samowolnie wyskakiwał z otworu. (Jak na zdjęciu poniżej)
Zamontować śrubę (1) wraz z nakrętką (2), następnie dokręcić
Zatrzasnąć zaślepkę (4)
