Projekt: Lekka Hala Stalowa Łukowa LHS
- Kraków, małopolskie
- 22 Sie 11:29
- Nr ogłoszenia: 67695084
- Dostępność: dostępne
1 / 4
Obserwuj
- Oferta od firmy
- Stan nowe
Projekt lekkiej hali łukowej o konstrukcji stalowej. Jest to solidny obiekt całoroczny o prostej konstrukcji opartej na systemie powtarzalnych stalowych ram łukowych wykonanych z profili IPE spawanych i skręcanych odcinkami w kształt łuku. Konstrukcja zaprojektowano ze szczególnym uwzględnieniem szybkości montażu i prostej prefabrykacji którą może wykonać każdy zakład specjalizujący się w standardowej produkcji typowych hal stalowych. Hala dostosowana pod pokrycie z blachy trapezowej konstrukcyjnej typ TR plus izolacja termiczna -płyty PIR plus wykończenie membraną dachową lub pokrycie tylko samą membraną dachową.
Przyjęte rozwiązania techniczne i materiałowe przekładają się bezpośrednio na koszty budowy.

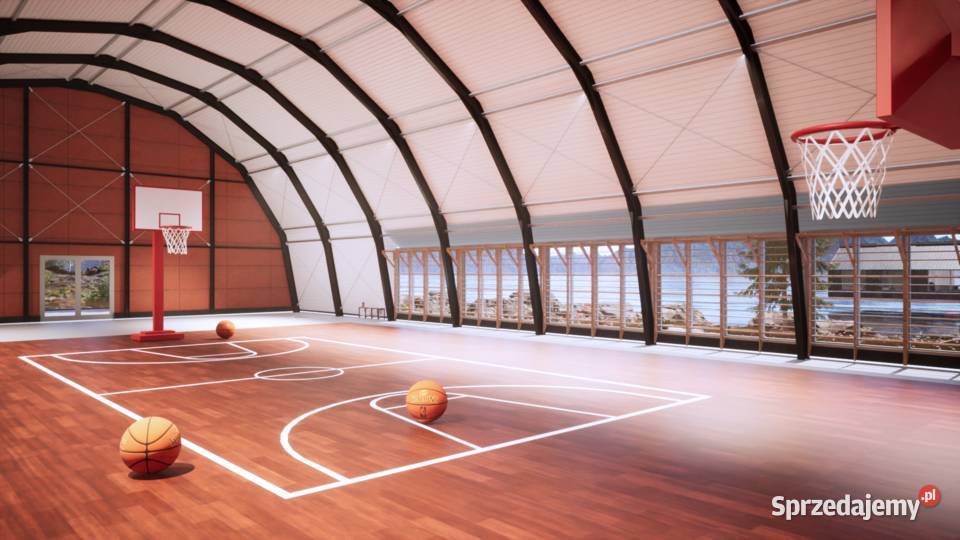

Zadaszenie może pełnić funkcję hali tenisowej, piłkarskiej lub sali gimnastycznej z boiskami wielofunkcyjnymi, hali magazynowej lub rolniczej którego głównym atutem jest krótki czas procesu budowlanego.
Dostępne szerokości: 18, 20, 22, 24
Dostępne długości: 24, 28, 32, 36, 40, 44, 48
Projekt dostosowany do: I strefy wiatrowej i III śniegowej
Technologia wykonania
Konstrukcja zadaszenia oparta jest na łukach stalowych wykonanych z profili gorącowalcowanych – dwuteowych IPE. Montaż konstrukcji zaprojektowano poprzez połączenia skręcane – śrubowe. Łuki konstrukcyjne zabezpieczone są przed wyboczeniem poprzez system stężeń z lin stalowych i płatwi o przekroju rurowym. Ramy łukowe mocowane są w żelbetowych stopach fundamentowych.

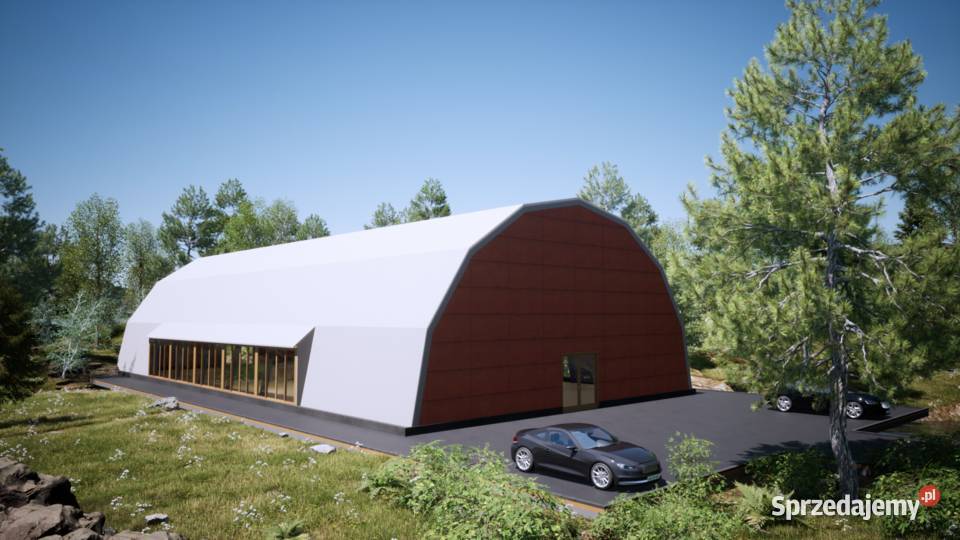

Elewacje zewnętrzne hali to system lekkiej obudowy, który montowany jest do konstrukcji stalowej budynku. Dach kryty jest trwałą membraną dachową z termoizolacją grubości 12cm ułożonej na blasze konstrukcyjnej typu TR, ściany szczytowe z płyt elewacyjnych w układzie poziomym z wypełnieniem wełną mineralną grubości 10cm - płyty typu "SANDWICH" .
Dokumentacja
PROJEKT ARCHITEKTONICZNO-BUDOWLANY (3 EGZ.):
- opis techniczny
- elewacje
- rzut parteru
- rzut dachu
- przekrój
- zestawienie stolarki i ślusarki
PROJEKT TECHNICZNY (3 EGZ.):
Projekt budowlany - architektura
- opis techniczny
- elewacje
- rzut parteru
- rzut dachu
- przekrój
- zestawienie stolarki i ślusarki
Projekt budowlany - konstrukcja
- opis techniczny
- obliczenia
- rzut fundamentów, zbrojenie fundamentów
- zestawienie kotew montażowych
- ściana wjazdowa i tylna - schemat montażu konstrukcji
- ściany podłużne - schemat montażu konstrukcji
- rzut dachu - schemat montażu konstrukcji dachu
- słupy - detale + zestawienie materiałów
- rygle dachowe i płatwie - detale + zestawienie materiałów
- stężenia dachowe + zestawienie materiałów
W związku z ogólnopolskim programem pod nazwą "Program Olimpia– Program budowy przyszkolnych hal sportowych na 100-lecie pierwszych występów reprezentacji Polski na Igrzyskach Olimpijskich" w ramach Uchwały Rady Ministrów z dnia 14 lutego 2023r, przedkładamy projekty zadaszeń boisk w formie hal łukowych.
Skontaktuj się
BobSTUDIO
Liczba odsłon: 4399
Zgłoś nadużycie
22 140 zł
