PCB do wyświetlacza tekstowego LED 40x8 + matryce
- 07 Maj 08:31
- Nr ogłoszenia: 57224660
- Dostępność: niedostępne
1 / 7
- Oferta od osoby prywatnej
- Stan nowe

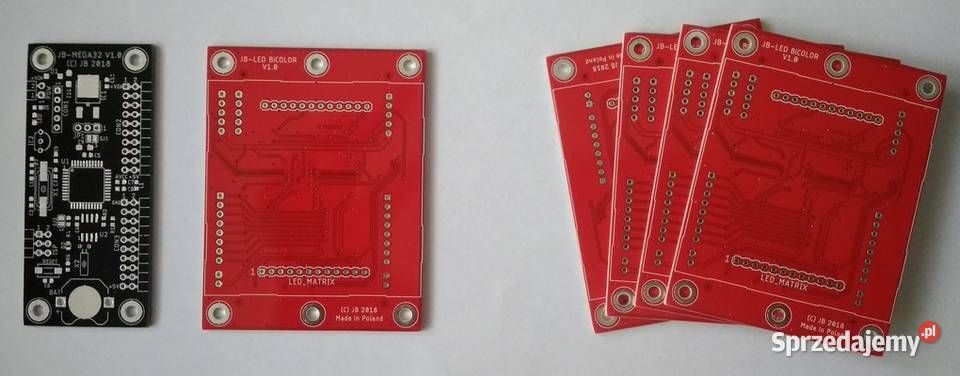

Sprzedam PCB (1 szt + 5 szt) oraz matryce LED (5 szt) do wyświetlacza JB-LED BiCOLOR. Zestaw do samodzielnego montażu - lutowanie THT i SMT
Po rozbudowaniu o odpowiedni moduł możliwość komunikacji/sterowania przez Ethernet, WiFi, Bluetooth lub RS485 itp.

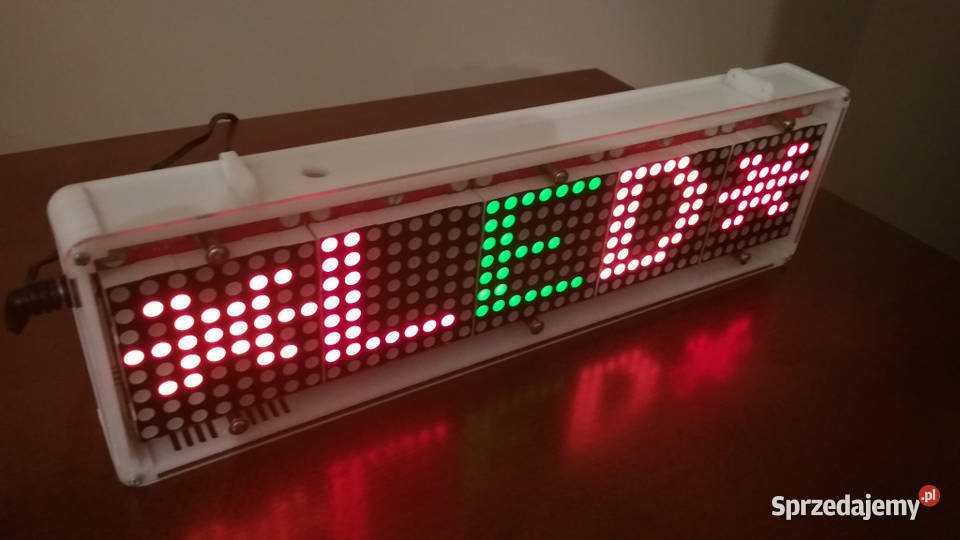

Kod źródłowy przykładowego programu (praca w dwóch trybach: w pierwszym domyślnym przesuwający się kolorowy tekst aktualnej daty i czasu (RTC) + wyświetlanie bieżącej temperatury, ciśnienia i wilgotności powietrza (niezbędny czujnik BME280) oraz tryb drugi: dowolny 3-kolorowy tekst). Tryb pracy i tekst zmieniany przez oprogramowanie z poziomu PC (bezprzewodowo przez Bluetooth). Tekst z polskimi znakami i bez efektu smużenia
Można podłączyć większą liczbę matryc (max 10) oraz czujniki po magistrali SPI lub I2C.
Idealny do wbudowania. Program na PC do obsługi przez Bluetooth gratis.
Pełne wsparcie i pomoc (hardware + firmware + software).
Za kaucją możliwość wysłania działającego urządzenia do testów.

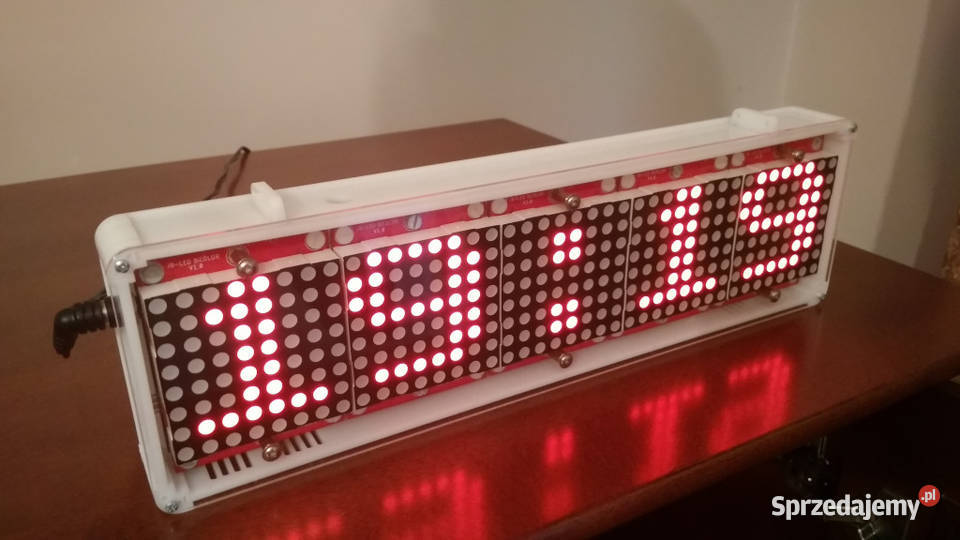

Za dopłatą obudowa z pleksi jak na zdjęciu. Możliwość podwieszenia lub zawieszenia bezpośrednio na ścianie.
Doskonały na przeszklone drzwi lub szybę od wewnątrz pomieszczenia. Świetnie widać w nienasłonecznionym miejscu nawet z kilkunastu metrów (w nocy bajka).
Możliwość zmiany tekstu np. poprzez naciśnięcie przycisku, zadziałanie czujnika, wysterowanie innym urządzeniem np. sterownikiem PLC, robotem przemysłowym itp.
Cechy sterownika JB-MEGA32:
- mikrokontroler ATmega32A 8MHz
- płytka wpinana od spodu do pierwszego wyświetlacza JB-LED BiCOLOR (rozłączna - sterownik można wykorzystać do innego projektu)
- sterowanie wyświetlaczem LED 3-pinami mikrokontrolera (tylko wysyłanie, sprzętowe SPI)
- miejsce na dodatkową zewnętrzną pamięć I2C EEPROM (różna pojemność, jumpery na płytce do konfiguracji adresu)
- miejsce na RTC + gniazdo baterii
- opcjonalnie miejsce na czujnik temperatury DS18B20
- standardowe złącze programatora ISP 6-pin
- zasilanie sterownika 7-12 VDC (zalecane 8 lub 9 VDC) lub bezpośrednio 5 VDC przez ISP
- możliwość rozbudowania o własne rozszerzenia (praktycznie wszystkie piny uC
wyprowadzone z boku płytki)
- wymiary 30 mm x 78 mm

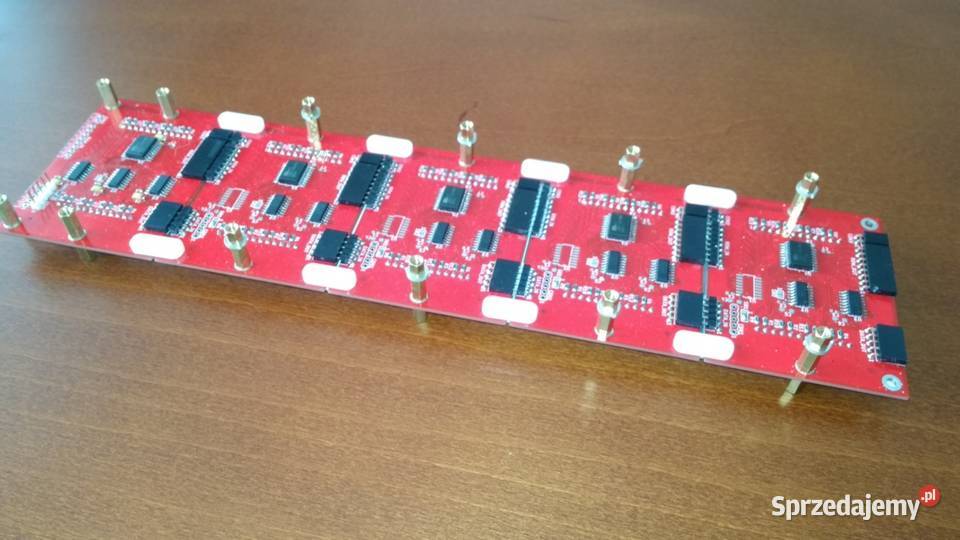

Cechy pojedynczego modułu wyświetlacza JB-LED BiCOLOR:
- rozdzielczość 8x8 pikseli, obraz 3-kolorowy (czerwony, zielony i pomarańczowy)
- matryca 60.2 mm x 60.2 mm (2-kolorowa matryca LED)
- zasilanie 5 VDC
- możliwość rozszerzenia o kolejne moduły LED
- wymiary płytki 60 mm x 78 mm
Zestaw nadaje się doskonale do celów edukacyjnych jako wstęp do układów cyfrowych oraz poznania działania i nauki programowania mikrokontrolerów 8-bitowych. Moduł jest b. łatwy w zaprogramowaniu (niezbędny programator np. USBasp). Moduł wyświetlacza LED + sterownik można wykorzystać do budowy zegara cyfrowego, miernika temperatury, tablicy informacyjnej z przesuwającym się tekstem, współpracy z urządzeniami sterowanymi przez PLC lub stanowisk zrobotyzowanych itp. (sterując odpowiednimi pinami sterownikiem PLC lub robotem przemysłowym można zmieniać tekst na wcześniej zdefiniowany)
Do zasilania wymagany zasilacz o wydajności prądowej min. 350 mA i napięciu min 7 VDC (zalecany zasilacz 8 lub 9 VDC). Można zasilać moduł LED + sterownik z zasilacza stabilizowanego lub bezpośrednio z portu USB komputera/laptopa (USB -> programator USBasp -> sterownik + wyświetlacz) PC jest wymagany tylko do zaprogramowania uC sterującego potem wyświetlacz + sterownik działa niezależnie - wystarczy podłączyć zasilanie
