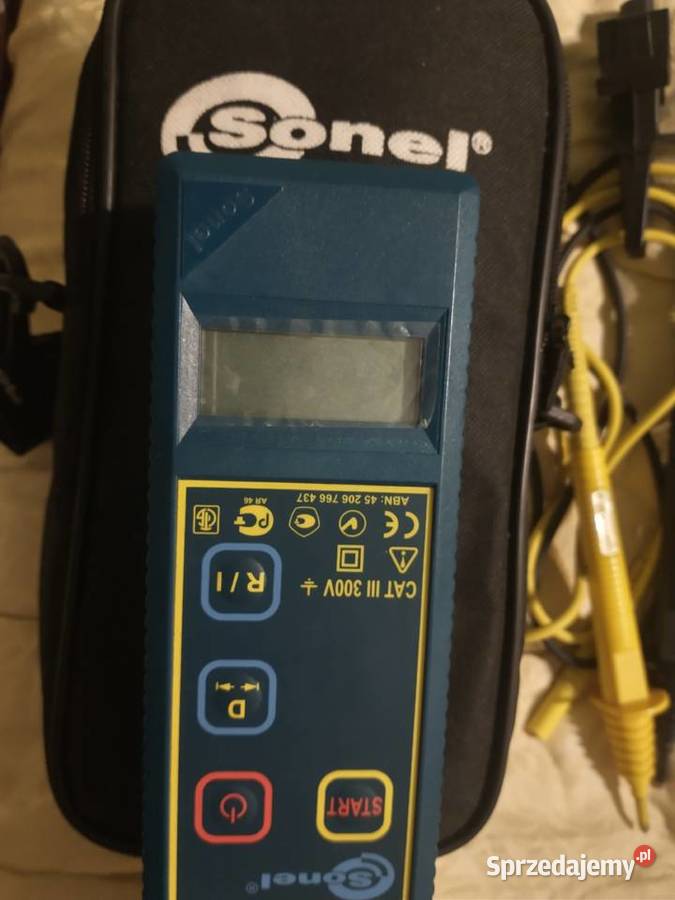

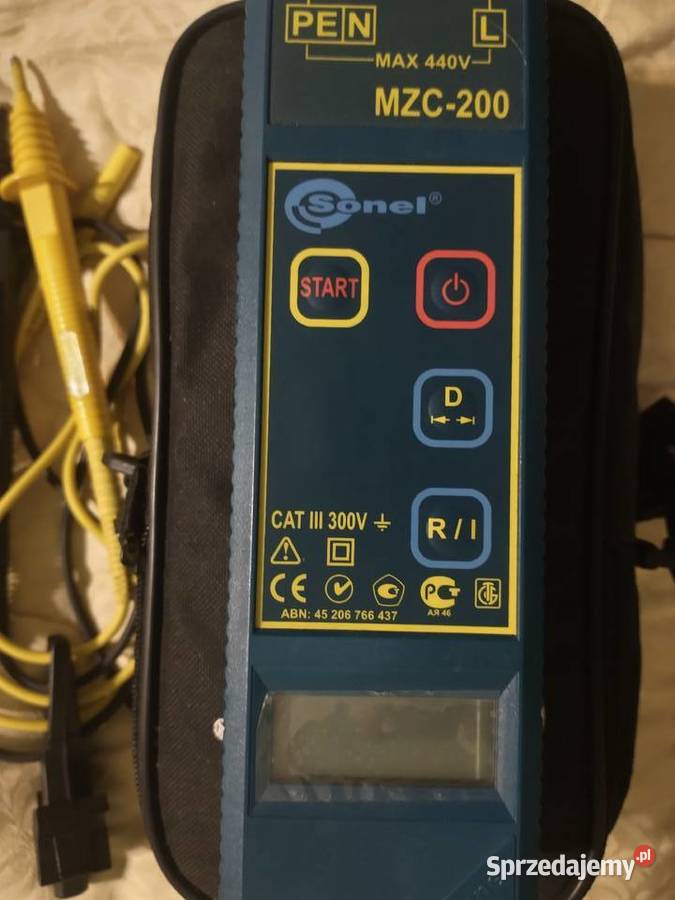

Prostota użytkowania i niezawodność to cechy miernika MZC-200. Przyrząd dedykowany do pomiarów w sieciach odbiorczych, gdzie składowa reaktancyjna impedancji pętli zwarciowej jest pomijalnie mała i wartości składowej rezystancyjnej praktycznie pokrywają się z wartościami impedancji. Pomiary w sieciach 230/400 V.
DANE TECHNICZNE:
Pomiary rezystancji pętli zwarciowej:
pomiary w obwodzie faza-faza i faza-PE(N),
automatyczne wyliczanie prądu zwarciowego, automatyczny wybór napięcia fazowego lub międzyfazowego do wyliczenia prądu zwarciowego,
możliwość wyboru przewodów pomiarowych długości 1,2 m; 5 m; 10 m; 20 m,
zmiana długości przewodów pomiarowych bez konieczności ponownej kalibracji przyrządu.
Sprawdzanie ciągłości mierzonego obwodu przed pomiarem.
Pomiar napięć przemiennych.
Automatyczny wybór zakresu pomiarowego.
Pamięć ostatniego wyniku pomiaru.
Samoczynne wyłączanie nieużywanego przyrządu (AUTO-OFF).
Dostępne wersje przyrządów:
- MZC-200: praca w sieci 220/380 V lub 230/400 V,
częstotliwość znamionowa: 45...65 Hz
Rezystor zwarciowy:
- MZC-200: 15 Ω
Maksymalny prąd pomiarowy:
MZC-200
dla 230 V: 15,3 A (10 ms)
dla 400 V: 26,7 A (10 ms)
Pomiar rezystancji pętli zwarcia:
zakres pomiarowy wg PN-EN 61557 dla napięć 196...440 V, kąta fazowego 0...18°
i przewodów dł. 1,2 m: 0,24...200 Ω
Zakresy wyświetlania
Rozdzielczość
Błąd podstawowy
0,00...9,99 Ω
0,01 Ω
±(2,5% w.m. + 5 cyfr)
10,0...99,9 Ω
0,1 Ω
±(2,5% w.m. + 3 cyfry)
100...200 Ω
1 Ω
±(3% w.m. + 3 cyfry)
Pomiar napięć przemiennych
Typ
miernika
Zakres wyświetlania
Rozdzielczość
Błąd
podstawowy
MZC-200
0...440 V
impedancja wejściowa woltomierza ≥200 kΩ
częstotliwość 45...65 Hz
Wskazanie prądu zwarcia
Zakresy wyświetlania
Rozdzielczość
Błąd podstawowy
0...9,99 A
0,01 A
obliczany na podstawie
błędu dla pętli zwarcia
Typ przyrządu
dla UL-N
dla UL-L
MZC-200
23,0 kA
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
40,0 kA
