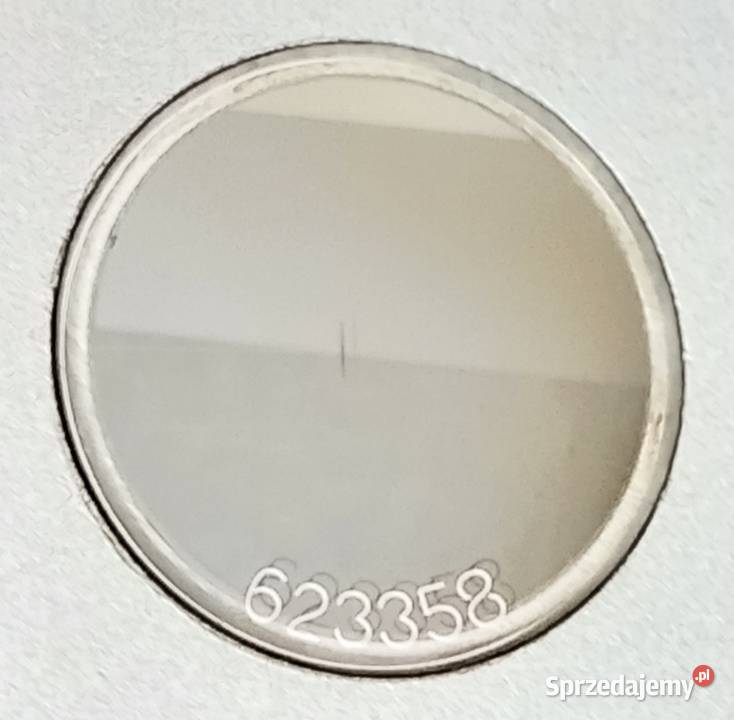

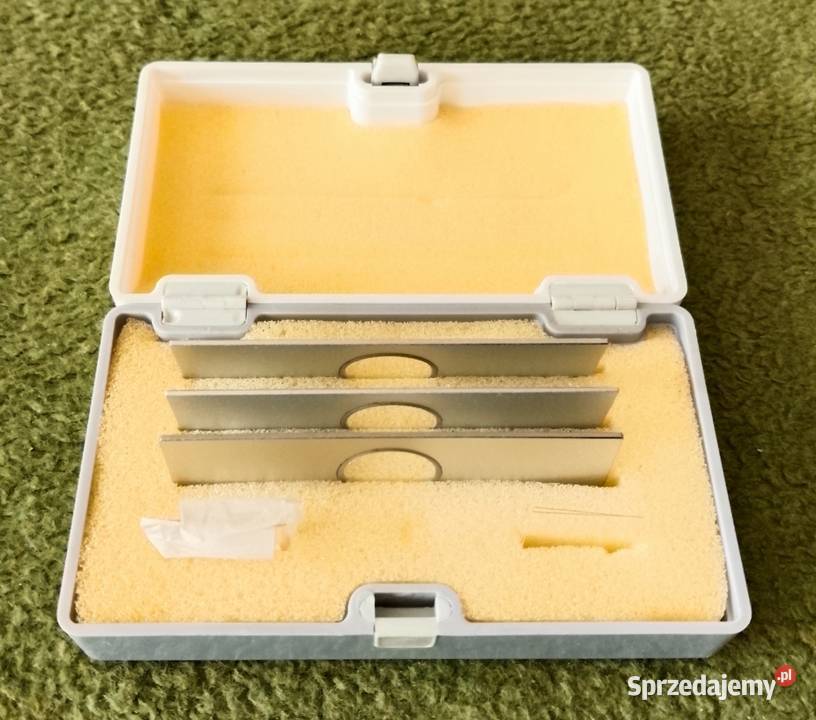

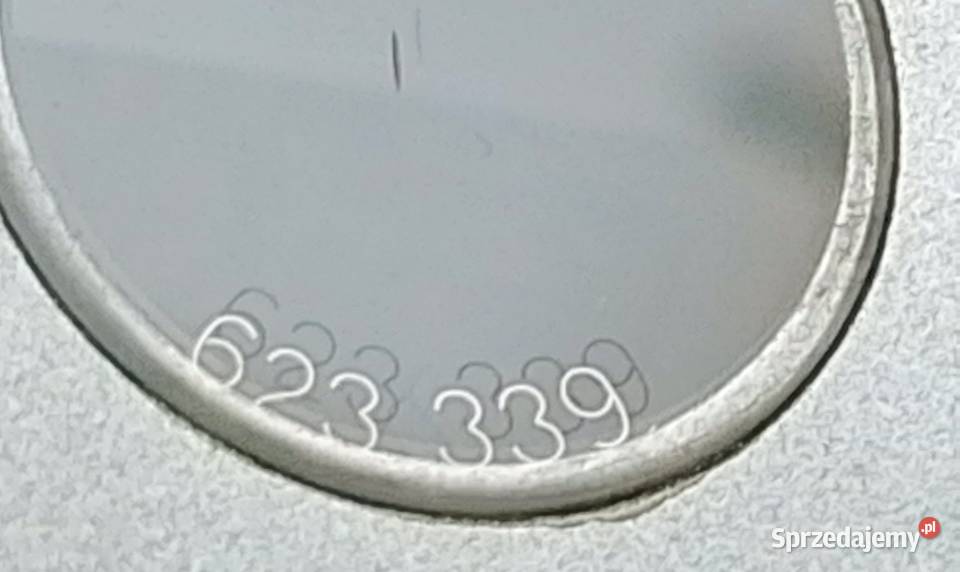

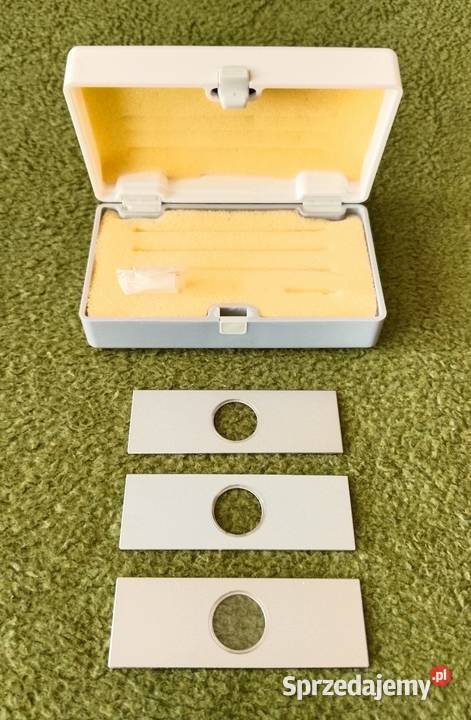

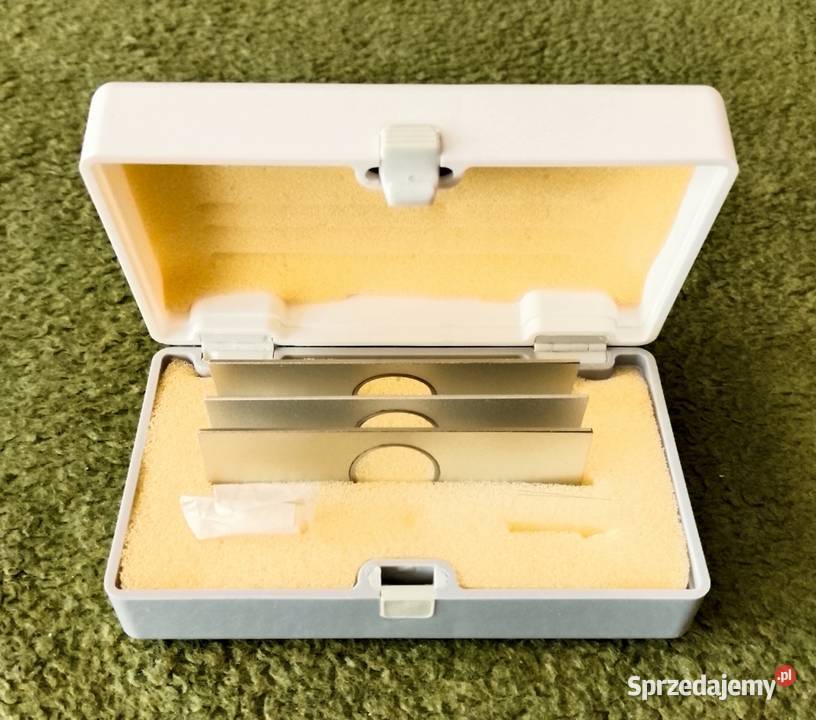

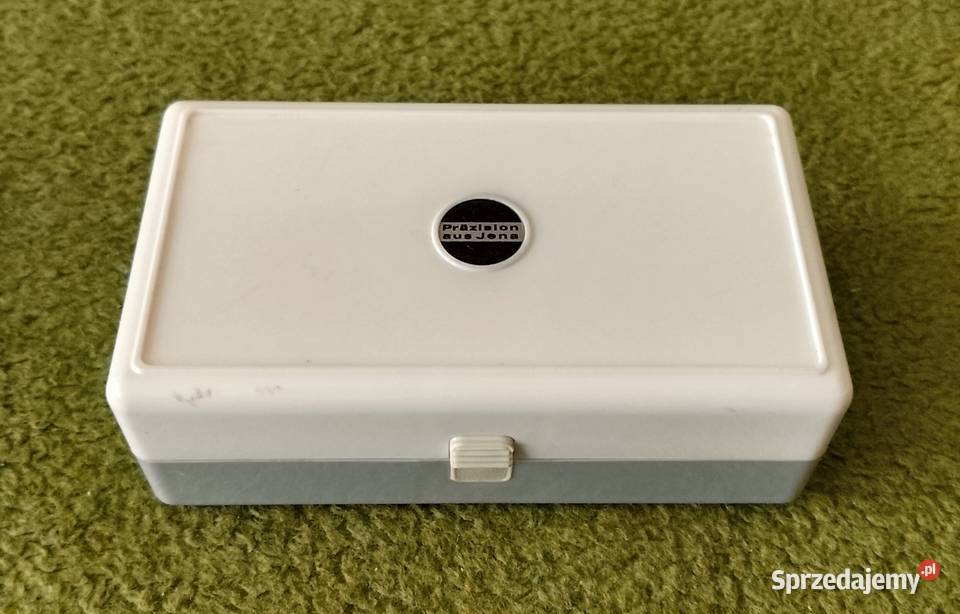

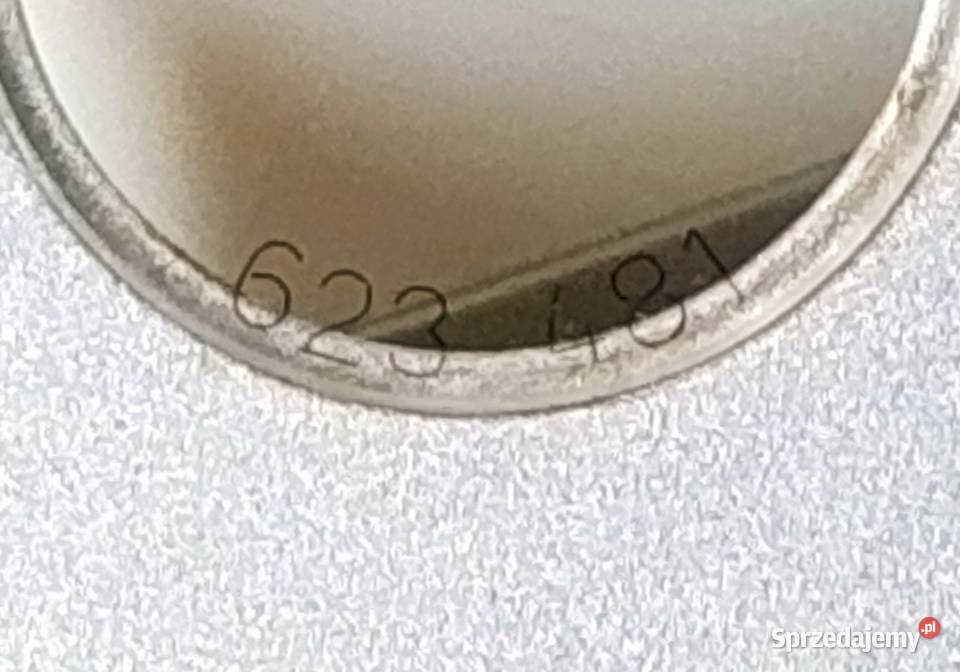

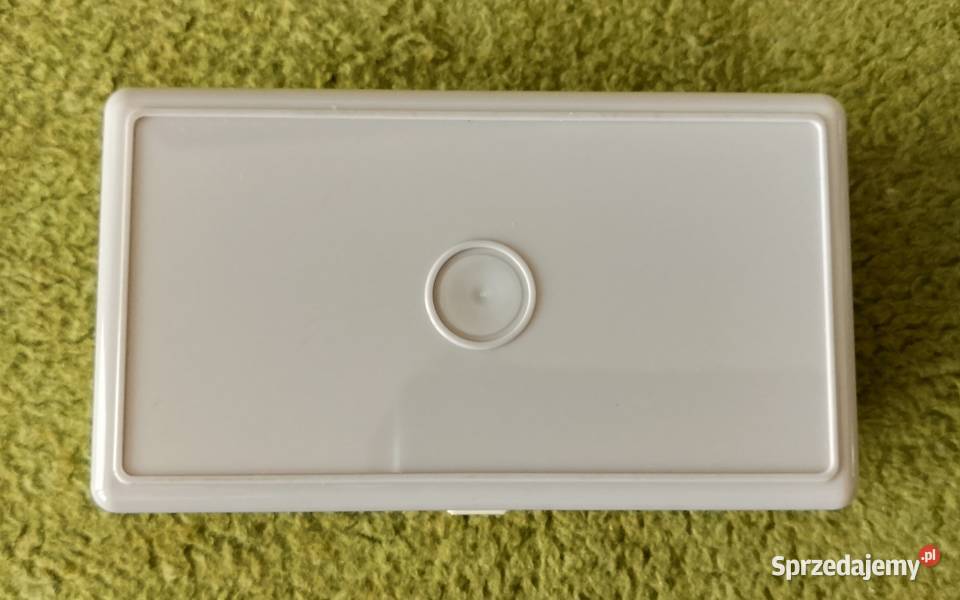

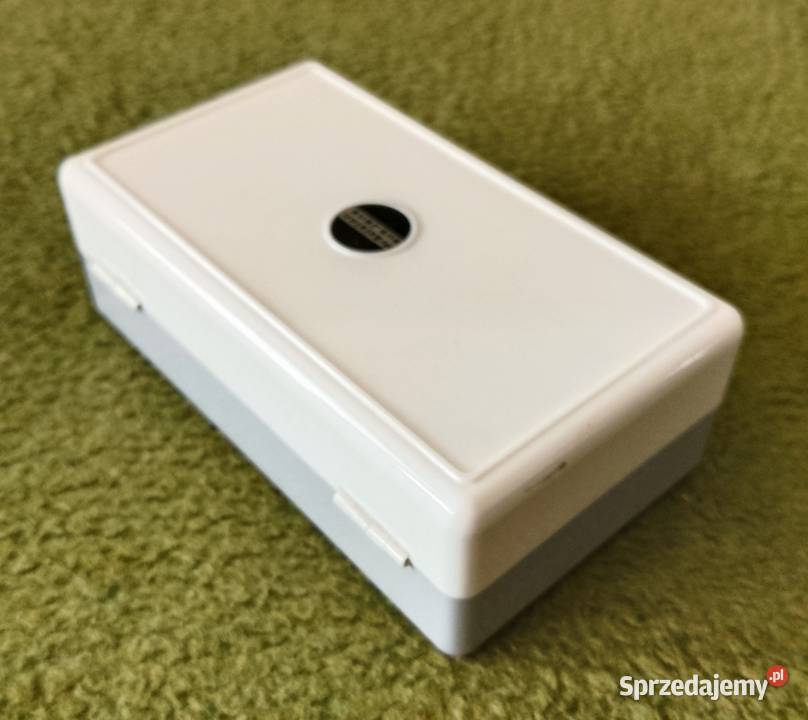

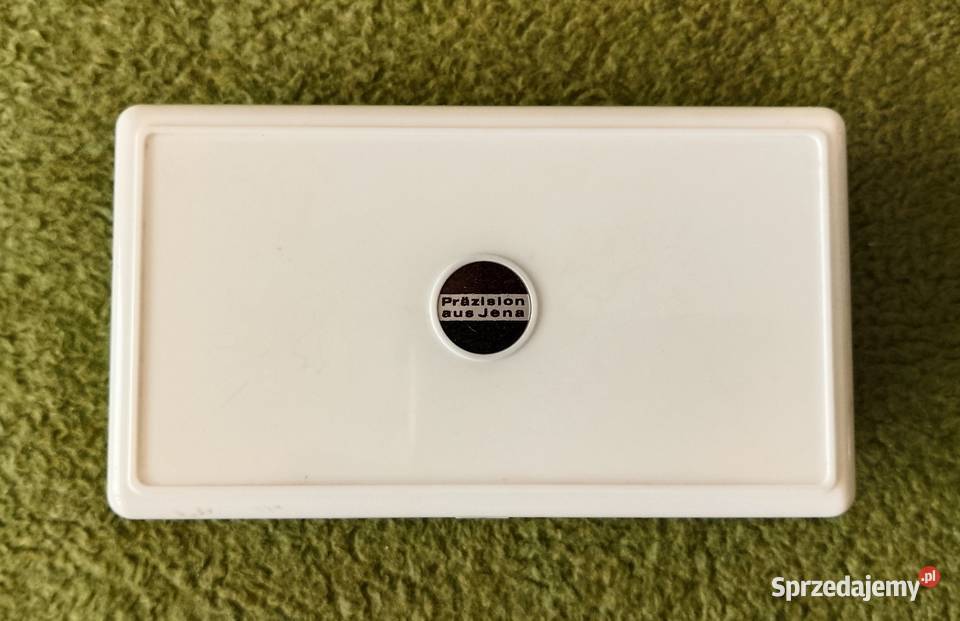

Oferuję na sprzedaż uniwersalny, fabryczny, trójelementowy komplet mikrometrów stolikowych (wzorców kalibracyjnych) produkcji VEB Carl Zeiss Jena w wersji eksportowej. Oficjalna nazwa katalogowa to Objektmikrometer-Satz in Metallfassung. Zestaw ma znormalizowany format standardowych szkiełek laboratoryjnych o wymiarach 76 x 25 mm i jest zamknięty w oryginalnym, szaro-białym etui z tworzywa z logotypem „Präzision aus Jena”. W skład zestawu wchodzą trzy niezależne szklane płytki pomiarowe osadzone asymetrycznie w ciężkich metalowych ramkach (z jednej strony wyczuwalne geometryczne wgłębienie, z drugiej wypukłość). Każda z płytek posiada swój indywidualny numer seryjny nienagannie naniesiony technologią fotolitografii próżniowej bezpośrednio na obwodzie szklanego okienka (widoczne i czytelne numery w zestawie to 623 339, 623 481 oraz 623 358).
Zgodnie z dokumentacją techniczną zakładów w Jenie, ten fabryczny komplet został skompletowany tak, aby zawierał trzy różne wzorce metrologiczne, które wspólnie zapewniają pełne spektrum kalibracyjne dla prywatnej pracowni lub gabinetu:
— Wzorzec o skali liniowej 1 mm podzielonej na 100 części (interwał 0,01 mm). To podstawowa skala do kalibracji średnich i dużych powiększeń obiektywów mikroskopowych.
— Wzorzec pomocniczy o wydłużonej podziałce (skala 10 mm podzielona na 100 części, z interwałem 0,1 mm) niezbędny do kalibracji małych powiększeń, obiektywów przeglądowych oraz mikroskopów stereoskopowych.
— Wzorzec specjalistyczny wyposażony w dwuosiową siatkę ortogonalną (krzyż pomiarowy / układ współrzędnych / Netzmikrometer) służący do pomiarów dwuosiowych, sprawdzania dystorsji obrazu z kamer oraz zliczania cząstek.

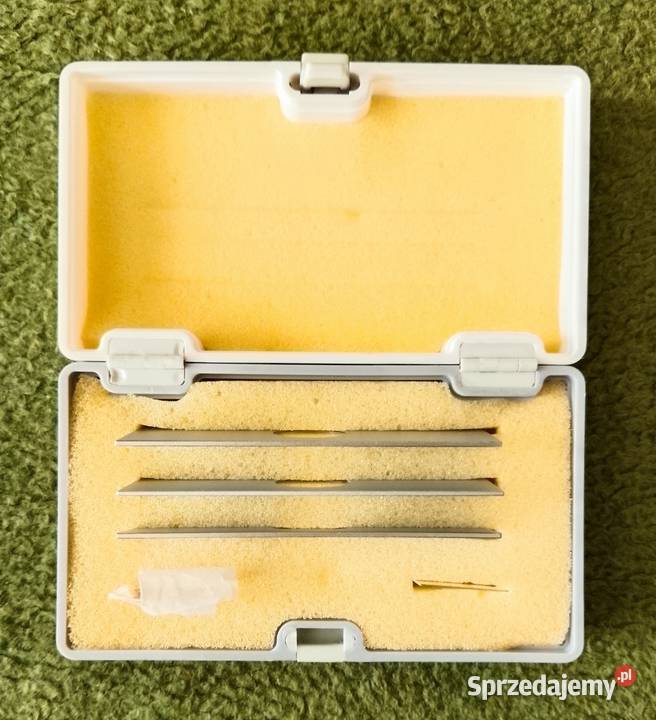

Wewnątrz profilowanej, oryginalnej wkładki gąbkowej (stan bardzo dobry, pianka zachowała pełną sprężystość, jest scalona i nie kruszy się) znajduje się także dedykowana wnęka z zapasem fabrycznych, kwadratowych szkiełek nakrywkowych zabezpieczonych w papierowej owijce.
Głównym przeznaczeniem tego fabrycznego kompletu jest wielostopniowe kalibrowanie skali optycznej oraz oprogramowania kamer cyfrowych w mikroskopii instrumentalnej. Konstrukcja opraw (ciężki, stabilizowany termicznie stop techniczny o matowej, drobno zmrożonej, młotkowanej fakturze) oraz zaawansowana technologia wykonania datują ten zestaw na prawdopodobnie początek lat 70 ubiegłego wieku. Zestaw ten powstawał w dziale Mikroskopii Przemysłowej i Metrologii wschodnioniemieckiego zakładu w Jenie jako dedykowane wyposażenie dla ówczesnych systemów badawczych i metalograficznych (m.in. mikroskopy serii Nf, Ng, Amplival, Ergaval czy wczesne systemy Neophot). Sygnatura „aus Jena” na etui bezpośrednio dokumentuje słynny, zimnowojenny spór o prawa do znaku towarowego Carl Zeiss pomiędzy oddziałem wschodnim (NRD) a zachodnim (RFN / Oberkochen). Oferowany zestaw pochodzi z okresu, w którym międzynarodowe wyroki sądowe (w tym kluczowe rozstrzygnięcia z przełomu dekad i 1971 roku) wymusiły na fabryce z NRD stosowanie restrykcyjnych oznaczeń geograficznych oraz eksportowych oznaczeń identyfikacyjnych na rynkach zachodnich.
Ramki nośne płytek zostały poddane procesowi chemicznego matowania i galwanizacji antystrefowej. Zapobiega to powstawaniu bocznoświetlnych odblasków od kondensora (co eliminuje oślepienie operatora lub zakłócenie pracy systemów cyfrowych), gwarantując jednocześnie pełną odporność na agresywną chemię laboratoryjną, taką jak ksylen. Same mikroskale oraz unikalne numery seryjne nie były wybijane mechanicznie – zostały ostro naniesione bezpośrednio na szklany obwód okienka optycznego przy użyciu zaawansowanej fotolitografii próżniowej i napylenia trwałej warstwy chromu o grubości zaledwie kilkunastu atomów. Dzięki stałemu, fabrycznemu sparowaniu szkła z ramką oraz obecności indywidualnych, unikalnych numerów identyfikacyjnych (będących fabrycznym dowodem najwyższej klasy dokładności przyrządu), płytki te bez problemu nadają się do zgłoszenia do współczesnego urzędu miar lub akredytowanego laboratorium w celu uzyskania oficjalnego Świadectwa Wzorcowania z akredytacją PCA (Polskiego Centrum Akredytacji) we własnym zakresie, omijając narzuty korporacyjnych dystrybutorów. Co istotne, z uwagi na fakt, że jest to fabryczny, spójny komplet trzech mikrometrów stolikowych tego samego rodzaju i od jednego producenta, w akredytowanych laboratoriach istnieje realna możliwość wynegocjowania upustu seryjne przy jednorazowym zleceniu całej procedury dla jednego etui, co może dodatkowo obniżyć jednostkowy koszt certyfikacji tego master-kalibratora dla końcowego klienta.
Wyjątkową cechą technologiczną tego kompletu jest celowo zmniejszona grubość metalowych płytek. Ułożenie przyrządu na stoliku stroną wypukłą do góry i nakrycie szklanego okienka kwadratowym szkiełkiem nakrywkowym pozwala uzyskać znormalizowaną wysokość klasycznego preparatu (ok. 1,17 mm). Dzięki temu operator zmieniający badaną próbkę na mikrometr stolikowy nie musi drastycznie przestawiać ostrości w pionie, co całkowicie eliminuje ryzyko uderzenia i zniszczenia soczewki obiektywu o metalowy korpus. Co kluczowe pod względem metrologii, odwrotna strona konstrukcji, posiadająca geometryczną wklęsłość, pełni ważną funkcję ochronną – unika bezpośredniego kontaktu szklanego rdzenia z powierzchnią stolika przedmiotowego, całkowicie zabezpieczając mikroskopijną skalę roboczą przed powstawaniem rys od kurzu podczas jej przesunięć śrubami krzyżowymi.
Dzięki zachowaniu globalnego standardu wymiarowego 76 x 25 mm, ten kompletny pakiet metrologiczny charakteryzuje się pełną uniwersalnością. Nie jest przypisany do konkretnego modelu – współpracuje ze sprzętem pomiarowym, lupami warsztatowymi oraz mikroskopami biologicznymi i stereoskopowymi dowolnej marki na świecie (m.in. PZO Warszawa, Leica, Olympus, Nikon, retro Zeiss czy współczesne mikroskopy cyfrowe USB oraz oprogramowanie analizy obrazu typu ImageJ / Set Scale).
Warto podkreślić, że współczesne, pojedyncze odpowiedniki renomowanych marek w wersjach standardowych kosztują u dystrybutorów od 350 do 450 USD za jedną sztukę. Skompletowanie od zera nowego zestawu o tak szerokim spektrum kalibracyjnym (dwa wzorce liniowe i zaawansowana siatka ortogonalna) oznacza dziś na rynku pierwotnym wydatek rzędu 1100–1300 USD (ponad 4500–5200 PLN). Oferowany, kompletny system z Jeny w nienagannym stanie zachowania pozwala zabezpieczyć pełne zapotrzebowanie pomiarowe prywatnej pracowni za ułamek ceny katalogowej dzisiejszych nowych wyrobów.
Oferta skierowana jest do wymagających pasjonatów i praktyków mikroświata, osób prowadzących prywatną działalność badawczą lub medyczną, którzy potrzebują stabilnych, szklanych linii o perfekcyjnej ostrości optycznej, a także do kolekcjonerów i miłośników oryginalnej, w pełni sprawnej myśli technicznej z przełomu lat 60 i 70 ubiegłego wieku. Zestaw został delikatnie odkurzony powierzchniowo. Szkło w pełni przejrzyste pod światło, znaczniki i numery oryginalnie, idealnie czytelne. Kapsuła czasu i instrument gotowy do natychmiastowego wykorzystania.
Zainteresowanych proszę o wiadomość lub podanie numeru telefonu - zadzwonię.
Podana cena nie zawiera kosztów przesyłki.
Preferuję paczkomaty InPost.
Możliwy jest odbiór osobisty.
