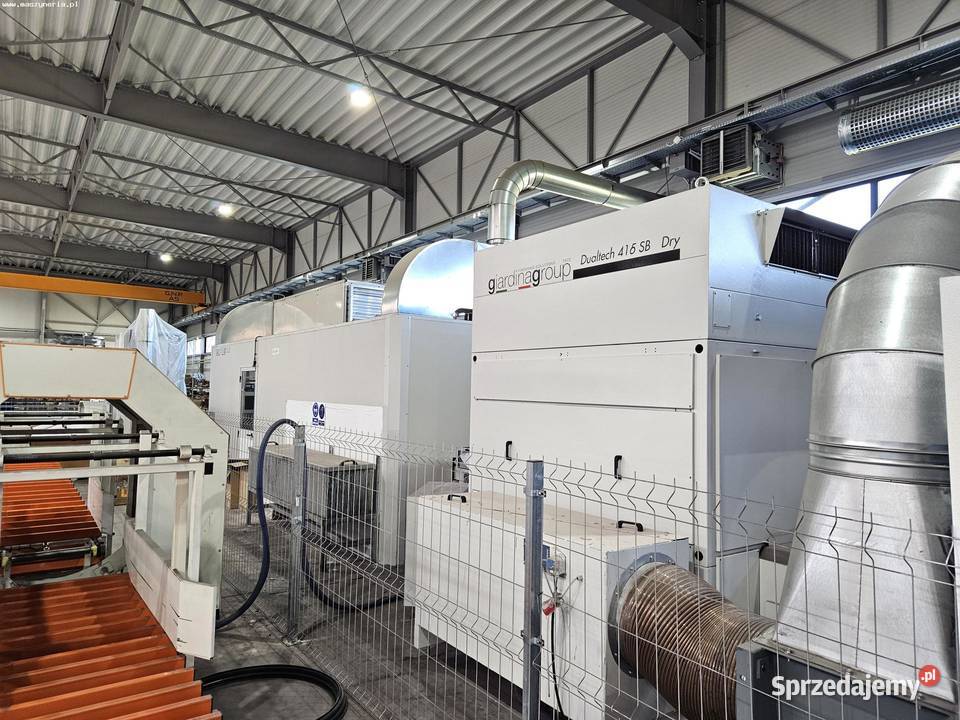

Linia lakiernicza GIARDINA GROUP wyprodukowana została w 2018 roku we Włoszech przez Giardina Finishing S.r.l. Linia charakteryzuje się niewielkim stopniem zużycia, a jej łączny czas eksploatacji wynosi około 6 miesięcy. W okresie użytkowania wykorzystywana była do lakierowania paneli do bram segmentowych.
nstalacja składa się z następujących elementów:
- przenośnik rolkowy załadunkowy BR-6000
- automat lakierniczy Dualtech 416 SB Dry
- elektroniczny układ sterujący ze sterownikiem PLC i ekranem dotykowym
- wielopoziomowy poziomy piec do polimeryzacji farb proszkowych GPM/5 z obiegiem ciepłego powietrza i stacją oczyszczania powietrza Cleaning Box
- przenośnik rolkowy rozładunkowy BR-6000
- system aplikacji farb i lakierów rozpuszczalnikowych NORDSON OptiMix 1
- instalacja odciągowa dwukomorowa umożliwiająca skierowanie ciepłego powietrza z obu komór na halę bez konieczności jego wyprowadzania na zewnątrz
Dane techniczne automatycznej linii do malowania proszkowego GIARDINA GROUP
Dane ogólne
- układ sterowania z klawiaturą, ekranem dotykowym i sterownikiem PLC Schneider / Télèmecanique
- długość detalu: 300-6000 mm
- szerokość detalu: 100-1300 mm
- grubość detalu: 4-60 mm
- prędkość robocza: 2-6 m/min
- wydajność: 120 m/h

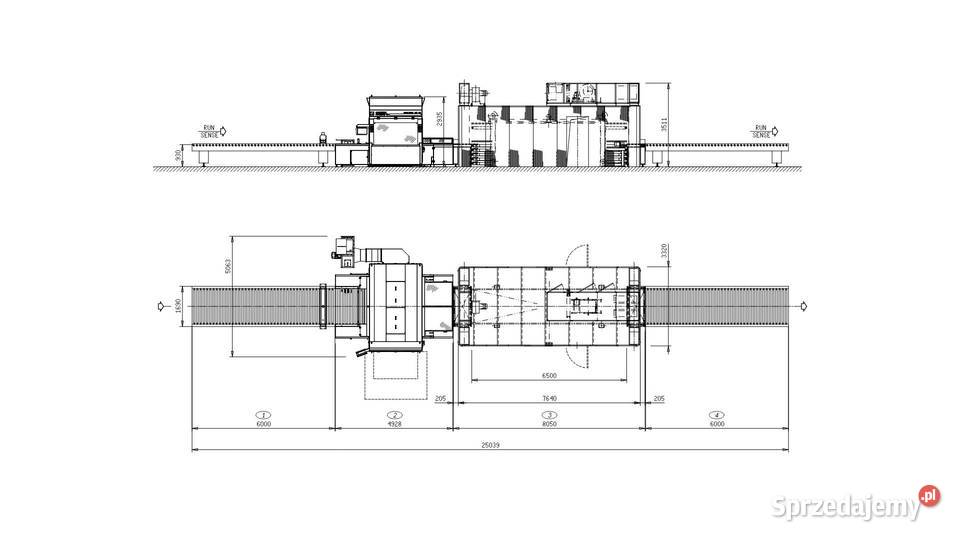

- wymiary linii (dł. x szer. x wys.): 25039 x 5063 x 3511 mm

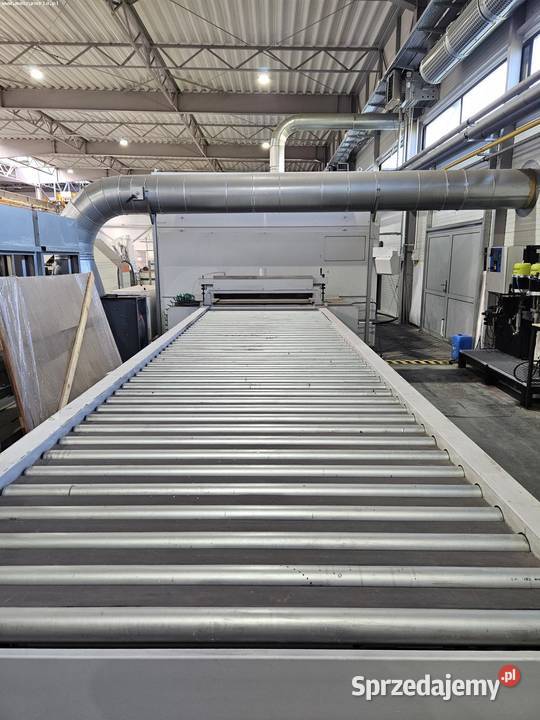

Przenośnik rolkowy BR-6000
- ilość: 2
- długość: 6000 mm
- średnica rolek: 66 mm
- rolki pokryte antystatycznym, odpornym na rozpuszczalniki PCV z profilami zabezpieczającymi przestrzeń między rolkami
- regulacja prędkości posuwu: falownik
- wysokość od podłogi: 870-930 mm
- regulacja wysokości: ręczna
- szafa sterownicza
- stopień bezpieczeństwa instalacji elektrycznej: IP 55
- moc zainstalowana: 0,37 kW
- wymiary (dł x szer. x wys.): 6000 x 1690 x 900 mm
- waga: 600 kg

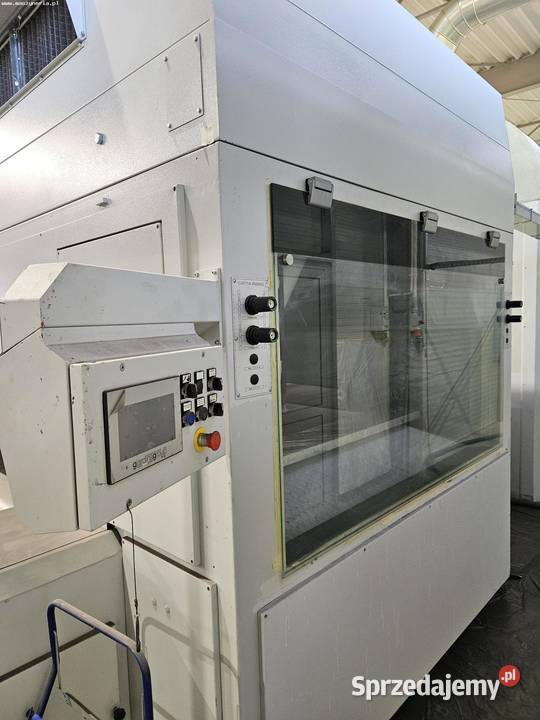

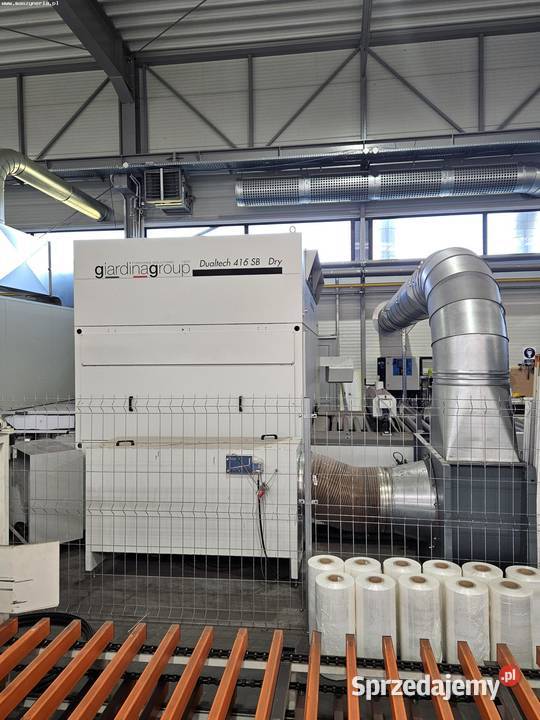

Automat lakierniczy GIARDINA GROUP Dualtech 416 SB Dry
- 2 przeciwstawne ramiona posuwisto-zwrotne z 4 pistoletami natryskowymi
- maksymalna szerokość robocza: 1300 mm
- wysokość stołu roboczego: 870-930 mm
- prędkość posuwu: 0-120 m/min
- przenośnik rolkowy wlotowy L=1220 mm

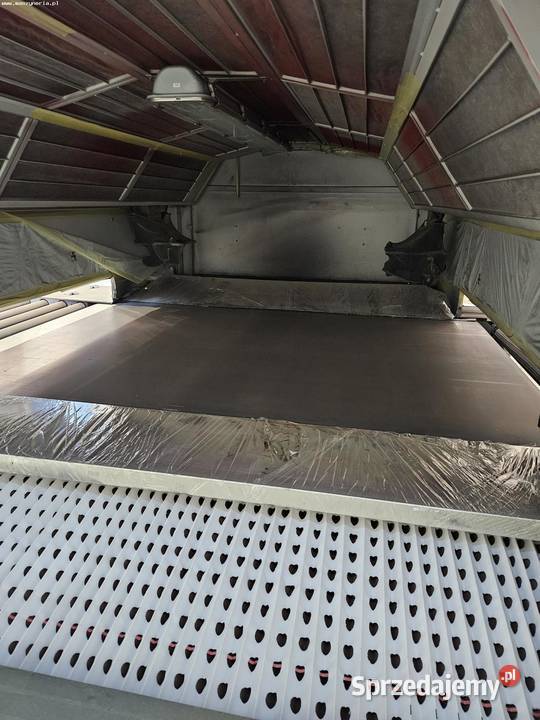

- samoczyszczący przenośnik taśmowy 2670x2000 mm wewnątrz przestrzeni roboczej
- przenośnik taśmowy wylotowy L=1040 mm
- objętość powietrza otoczenia: 12000 m3/h
- moc wentylatora: 2x 0,37 kW
- moc odciągu: 7,5 kW
- moc przenośnika rolkowego wlotowego: 0,18 kW
- moc przenośnika taśmowego: 0,75 kW
- moc przenośnika taśmowego wylotowego: 0,18 kW
- całkowita moc zainstalowana: 17 kW
- wymiary (dł. x szer.): 5000 x 3700 mm

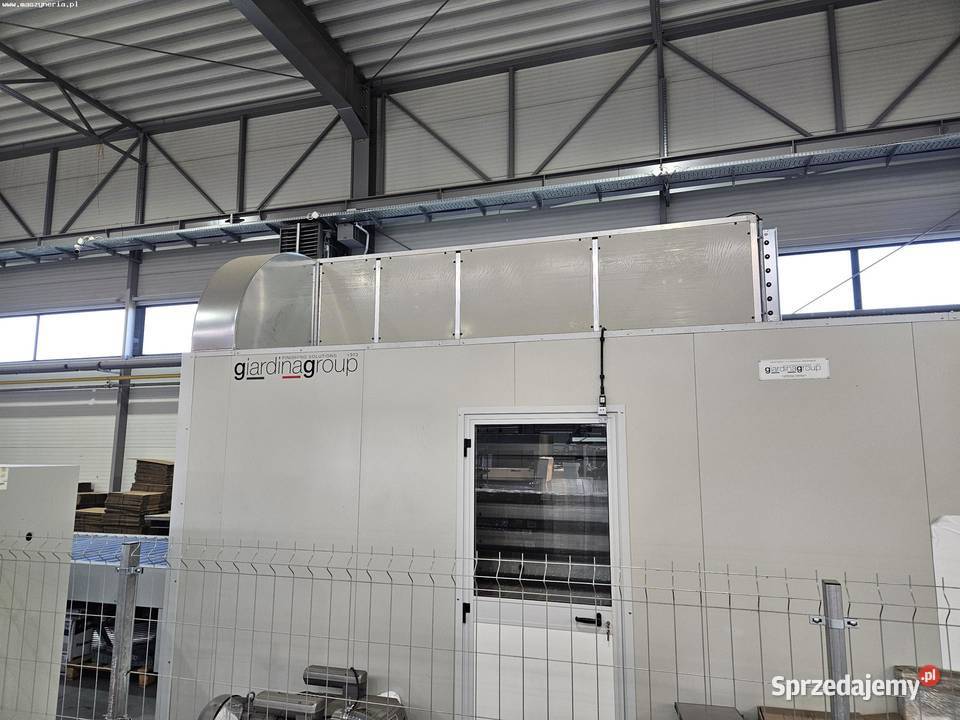

Wielopoziomowy poziomy piec do polimeryzacji farb proszkowych GIARDINA GROUP GPM/5
- szerokość wewnętrzna maszyny: 1400 mm
- maksymalna szerokość robocza: 1320 mm
- maksymalna długość detalu: 2x 3000 mm lub 6000 mm
- minimalna długość detalu: 300 mm
- maksymalna zalecana grubość detalu: 60 mm
- przenośnik taśmowy L=6500 mm (5 szt.)
- odległość między przenośnikami: 90 mm
- maksymalne obciążenie przenośnika: 115 kg
- wysokość stołu roboczego: 920 mm
- stacja oczyszczania powietrza Cleaning Box
- objętość powietrza nawiewanego: 7000 m3/h
- moc wentylatora: 3 kW
- wymiary otworu nawiewu: 670 x 1120 mm
- wymiary otworu wylotu spalin: 280 x 280 mm
- całkowita zainstalowana moc cieplna: 105000 kcal/h (122 kW)
- zakres różnicy temperatur: 50°C (-10°C/+40°C)
- moc silnika przekładni przenośnika: 0,75 kW
- całkowita zainstalowana moc elektryczna (poziom 3,4): 15 kW
- stopień bezpieczeństwa instalacji elektrycznej: IP 55
- wymiary szafy elektrycznej (dł. x szer. x wys.): 800 x 600 x 2000 mm
- wymiary (dł. x szer. x wys.): 7700 x 3350 x 3350 mm
System aplikacji farb i lakierów rozpuszczalnikowych NORDSON OptiMix 1
- sterownik PLC
- 6 bloków zaworowych dla 6 kolorów
- stosunek dozowania: od 0,5:1 do 50:1
- tolerancja mieszania: ± 1%
- wydajność mieszania: 100-3000 cc/min
- lepkość medium: 20-5000 cps
- pompa lakiernicza tłokowa: SAMES KREMLIN Airless 40C100 (3 szt.)
- pistolet natryskowy automatyczny: SAMES KREMLIN Airmix (4 szt.)
- stojak na pompy lakiernicze
- maksymalne ciśnienie powietrza w układzie pneumatycznym: 100 psi (7 bar)
- maksymalne ciśnienie medium: 3625 psi (250 bar)
- maksymalna temperatura otoczenia: 50°C
- maksymalna temperatura medium: 80°C
- przyłącze powietrza: 1/4" G (F)
- stopień bezpieczeństwa instalacji elektrycznej: IP 55
- certyfikat CE
- napięcie sterowania: 24 V DC
- zasilanie: 230 V; 50-60 Hz
Instalacja odciągowa dwukomorowa
- system filtracji z 9-cioma kasetowymi filtrami węglowymi
- maksymalna średnica przyłączy wejścia i wyjścia: 500 mm
- wykonanie: blacha cynkowana 2 mm
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
Proszę o kontakt telefoniczny:
Tomasz Konieczko
tel. +48 *** *** ***
