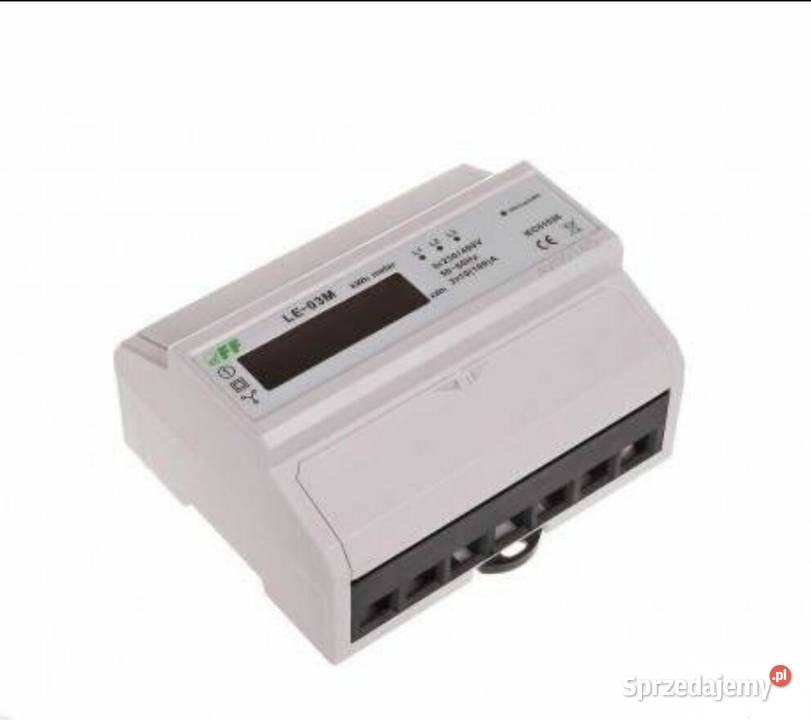

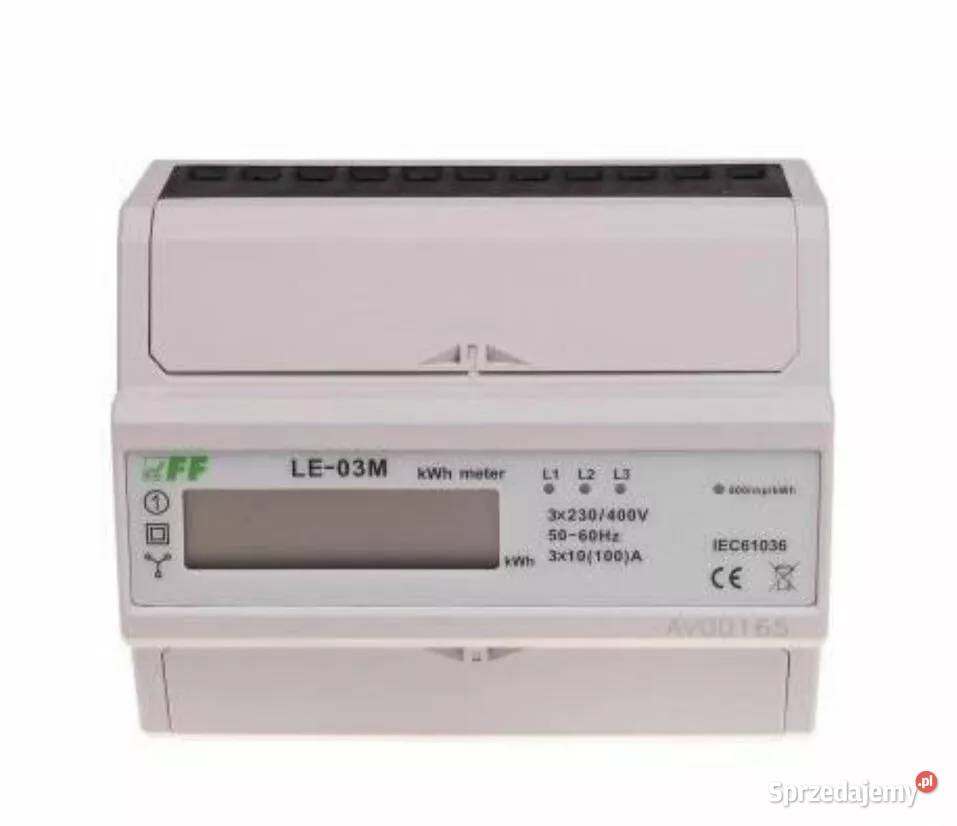

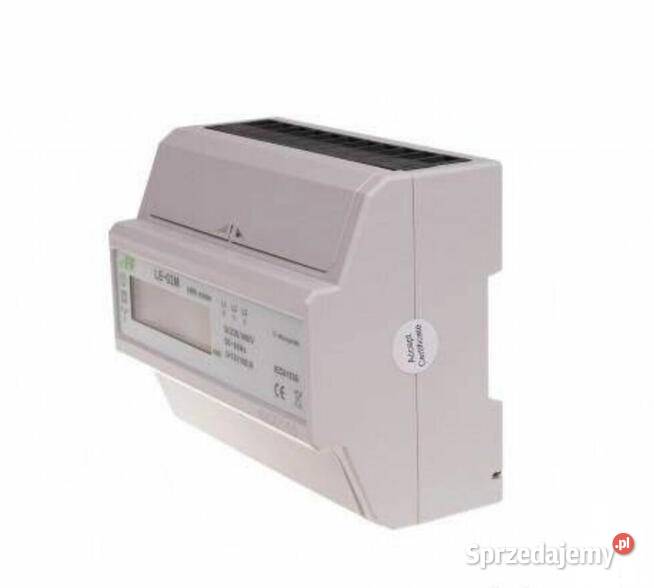

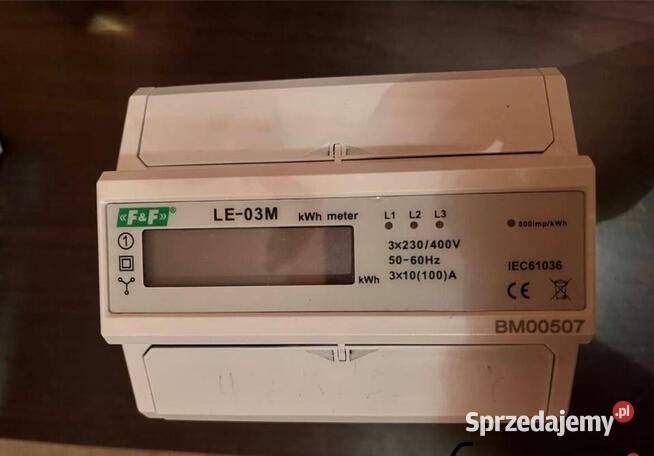

Licznik energii 3-fazaowy LE-03M z transmisją danych
- Wyszogród, mazowieckie
- 08 Wrz 14:11
- Nr ogłoszenia: 72049594
- Dostępność: dostępne
1 / 5
Obserwuj
- Oferta od osoby prywatnej
- Stan nowe
- Marka F&F
- Rodzaj licznik
Licznik zużycia energii LE-03M z transmisją danych to licznik prądu przemiennego trójfazowego w układzie bezpośrednim. Posiada port RS-485 oraz Modbus RTU. LE-03M jest statycznym (elektronicznym), wzorcowanym miernikiem energii elektrycznej. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością transmisji danych poprzez przewodową sieć standardu RS-485 zgodnie z Modbus RTU. Dzięki transmisji danych możliwy jest zdalny odczyt parametrów i stanów licznika przez sieć internetową na komputerze PC. Działanie Licznik LE-03M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości energii elektrycznej pobieranej przez każdą fazę. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (800 imp/kWh). Suma energii pobranej przez trzy fazy przeliczana jest na całkowitą energię pobraną przez układ trójfazowy, a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfra po przecinku oznacza dziesiętne części kWh (0.1 kWh = 100 Wh). Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu licznika prądu. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika. Uwaga! Licznik zużycia prądu LE-03M posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika prądu nie jest wymagane podłączenie dodatkowego urządzenia. Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych, uniemożliwiające zrobienie obejścia licznika.
Dane techniczne:
Typ: • trójfazowy
Porty: • RS-485
Protokół komunikacyjny: • MODBUS RTU
Zgodność: • IEC61036
Napięcie odniesienia: • 3×400 V+N Prąd bazowy: • 10 A
Prąd maksymalny: • 100 A
Minimalny prąd mierzony: • 0,04 A
Pobór własny licznika: • 10 VA; 2 W
Zakres wskazań liczydła: • 0÷999999,9 kWh
Stała licznika: • (1,25 Wh/imp) 800 imp/kWh
Sygnalizacja sczytywania LED: • czerwona
Wyjście impulsowe SO+ SO-: • otwarty kolektor
Napięcie podłączenia SO+ SO-: • maks. 30 V DC Prąd podłączenia SO+ SO-: • maks. 27 mA Czas impulsu SO+ SO-: • 34÷80 ms
Klasa dokładności: • 1
Przyłącze: • zaciski śrubowe 25 mm² Temperatura pracy: • -20÷55°C
Wymiary: • 7 modułów (122 mm)
Montaż: • na szynie 35 mm
Stopień ochrony: • IP20
Skontaktuj się
woltaz.sklep
Liczba odsłon: 22
Zgłoś nadużycie
220 zł
