KULTOWY WZMACNIACZ LAMPOWY LUNA WS17 ELZA
- 17 Lut 12:48
- Nr ogłoszenia: 8941937
- Dostępność: niedostępne
1 / 8
- Oferta od osoby prywatnej
- Stan używane

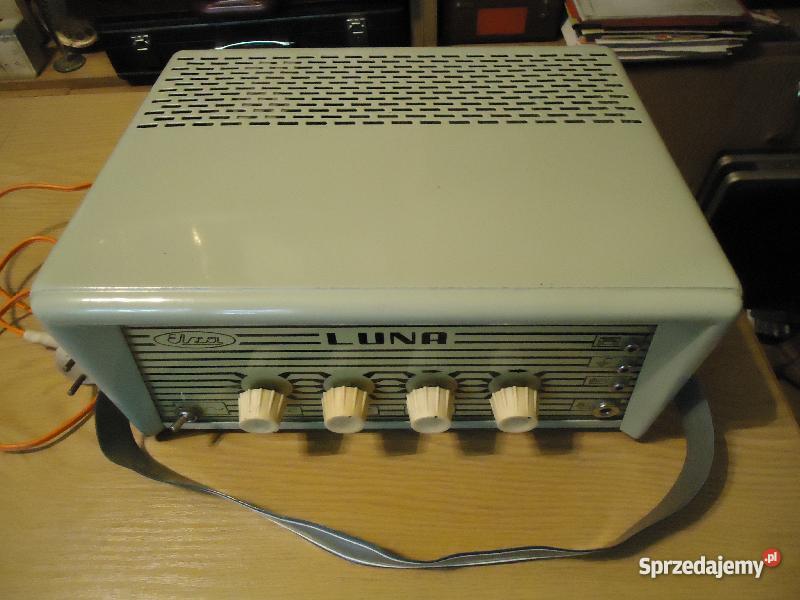

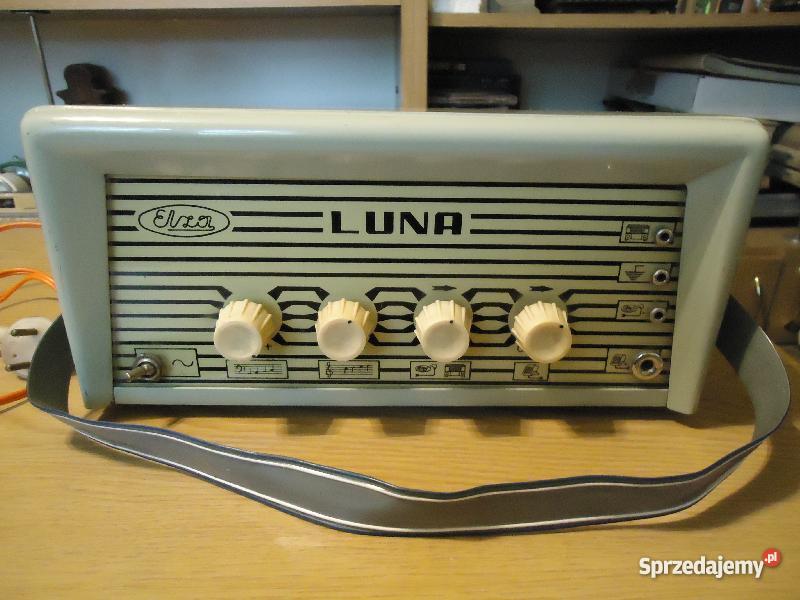

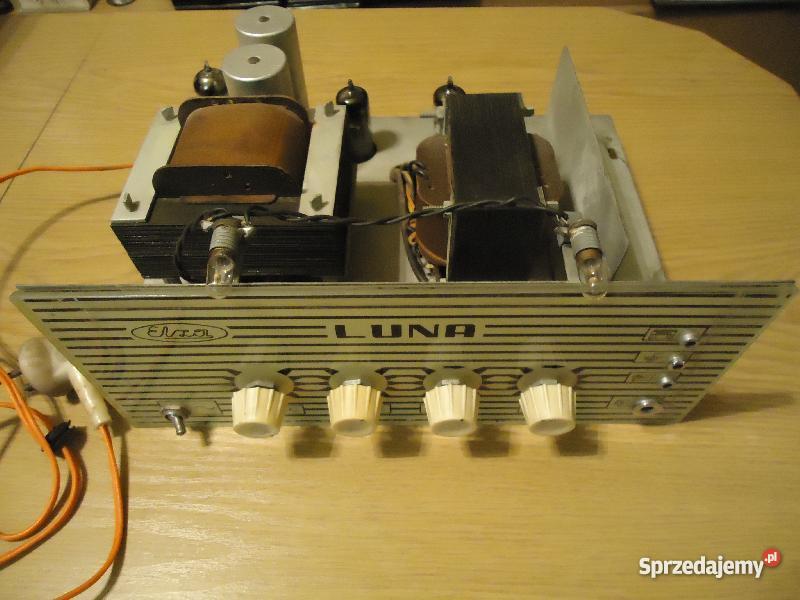

WITAM MAM DO SPRZEDANIA ZABYTKOWY KULTOWY WZMACNIACZ LAMPOWY LUNA WS17 ELZA. WZMACNIACZ SPRAWNY STAN WIZUALNY I TECHNICZNY JAK NA SWOJE LATA BDB. SPRZEDAJE TO CO JEST NA ZDJĘCIACH ZDJĘCIA REAL-FOTO POZDRAWIAM.
OPIS I DANE TECHNICZNE;
Wzmacniacz pochodzi z końca pierwszej połowy lat sześćdziesiątych i produkowany był przez Zakład Produkcyjny Urządzeń Elektronicznych "ELZA" w Warszawie. Był przeznaczony do doraźnego nagłaśniania pomieszczeń średniej wielkości: szkolnych auli, mniejszych kościołów, niewielkich klubów oraz kameralnych imprez. Wykonany w ilości zaledwie paru tysięcy egzemplarzy jest dzisiaj absolutnym unikatem!
Ogólnie jest średniej jakości wzmacniaczem akustycznym o typowych parametrach wymaganych od urządzeń przeznaczonych do przekazywania audycji słowno-muzycznych i nagłaśniania małych pomieszczeń.
Odsłuchowo brzmienie wzmacniacza można określić jako niezniekształcone, czyste i bardzo dynamiczne ale zarazem „średniotonowe”, zimne i metalicznie twarde.
W zastosowaniach instrumentalnych (gitary elektryczne: solowa i basowa) Luna spisywała się zaskakująco dobrze!
Brzmienie miała dynamiczne i klarowne, w dodatku pełne rozkręcenie wejścia mikrofonowego (wykorzystanego do podłączenia gitary solowej) umożliwiało uzyskanie całkiem niezłego „crunchowego „ przesteru!
Niemniej, był to typowy wzmacniacz przeznaczony do wzmacniania muzyki i mowy z typowych źródeł: radia, gramofonu i mikrofonu.
Parametry techniczne:
moc wyjściowa: 17W (sinus),
pasmo przenoszenia: 50Hz- 12,5kHz,
zniekształcenia: 4 - 5% (dla 17W),

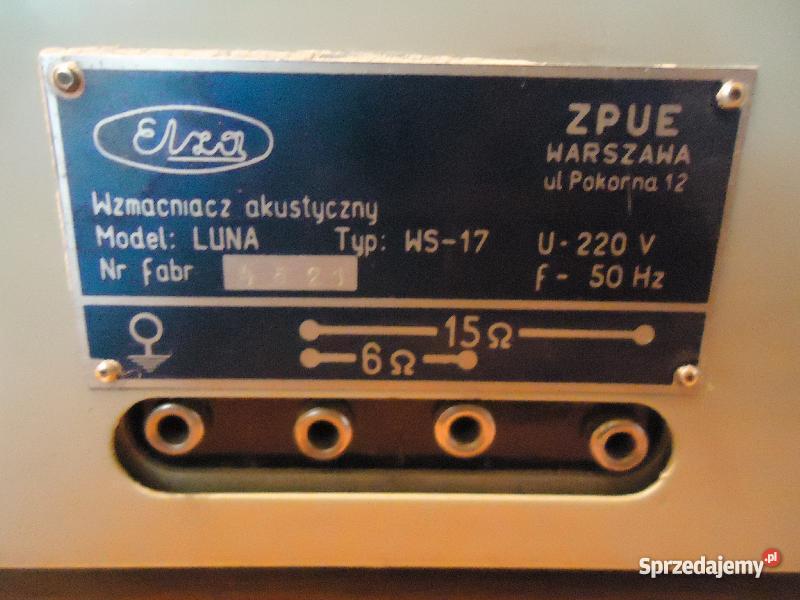

impedancja obciążenia: 6 i 15 omów.

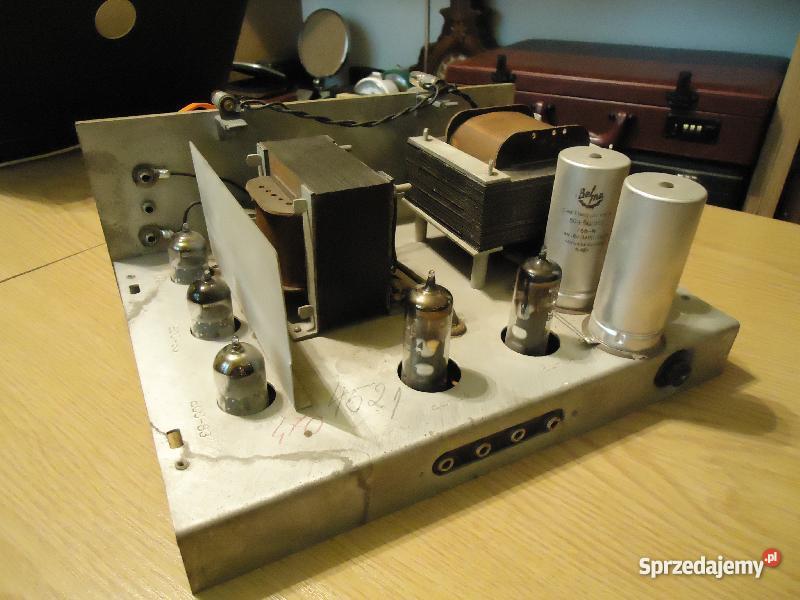

Zastosowane lampy:
ECC83 wzmacniacze wstępne, 2szt.,
ECC83 odwracacz fazy, 1szt.,

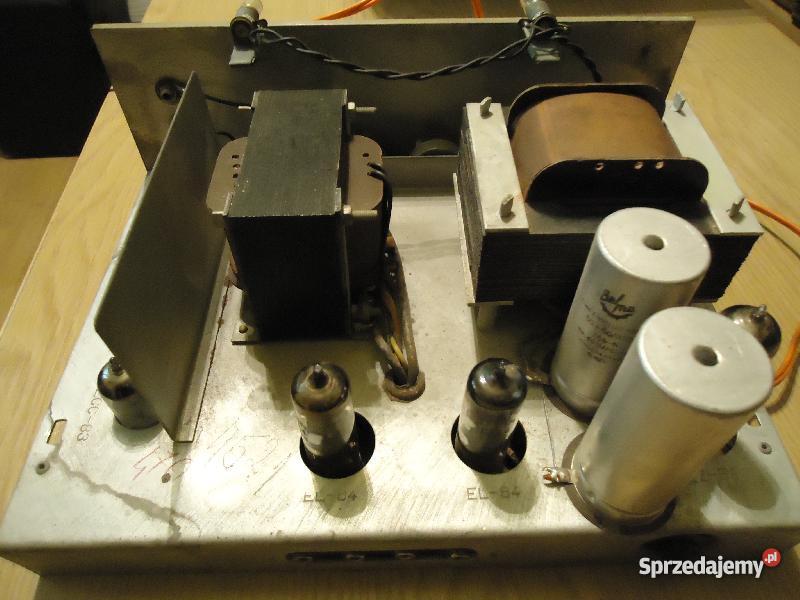

EL84 lampy mocy, 2szt.,
EZ81 prostownik, 1szt.

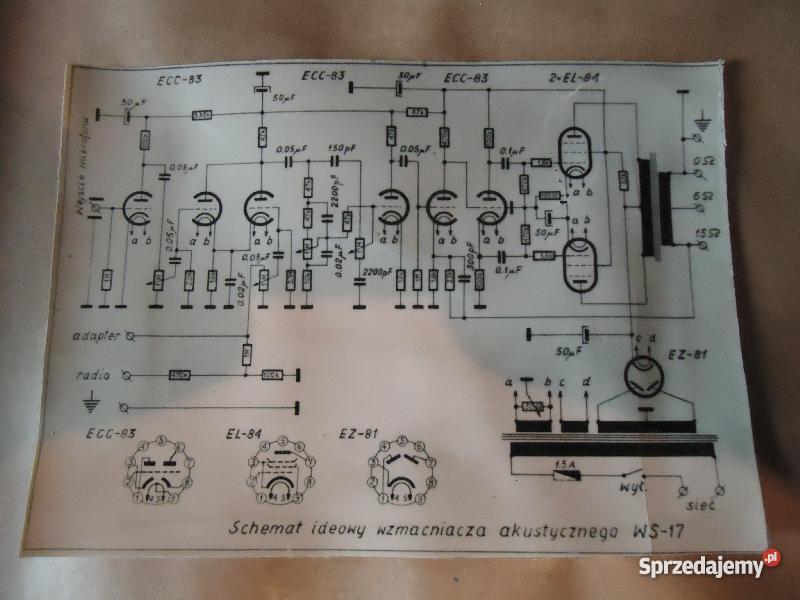

Opis techniczny wzmacniacza:
Stopień wyjściowy wzmacniacza jest niskonapięciowym przeciwsobnym układem klasy AB, zrealizowanym na dwóch pentodach małej mocy EL84
Lampy mocy sterowane są sygnałami uzyskiwanymi z odwracacza fazy z rozdzielonym obciążeniem (katodyny) zapewniającego wystarczającą ich symetrię dla wzmacniacza średniej klasy jakim jest LUNA. Siatka katodyny sprzężona jest galwanicznie z anodą poprzedzającej ją triody, w której obwód katodowy włączona jest pętla ujemnego sprzężenia zwrotnego.
Korekcja barwy tonu zrealizowana jest w układzie Baxandalla.
Wzmacniacze sygnału dostarczanego przez piezoelektryczny z przetwornik gramofonowy, radioodbiornik oraz mikrofon dynamiczny są klasycznymi układami oporowymi m.cz.
Jednolampowy zasilacz wzmacniacza jest klasycznym prostownikiem pełnookresowym z filtracją napięcia typu kondensatorowo-rezystancyjnego.
Napięcie zasilające anody lamp mocy pobierane jest bezpośrednio z pierwszego kondensatora elektrolitycznego włączonego w obwód katody lampy prostowniczej, pozostałe układy zasilane są z rozbudowanego filtra RC.
Kondensatory elektrolityczne o dużych pojemnościach zapewniają wystarczającą filtrację napięć zasilających wstępne stopnie napięciowe.
Zasilanie grzejników lamp mocy, odwracacza fazy i przedwzmacniaczy oraz kontrolek pobierane jest ze wspólnego uzwojenia 6,3V - symetryzowanego względem masy potencjometrem drutowym 47kOmów. Drugie uzwojenie 6,3V zasila grzejnik lampy prostowniczej.

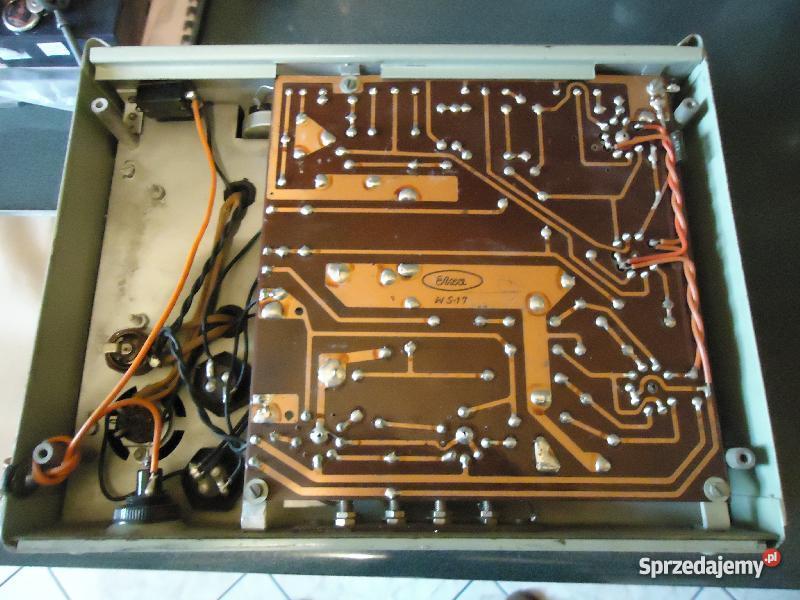

Połączenia obwodów żarzenia lamp mocy i odwracacza fazy naniesione są w postaci ścieżek na płytce drukowanej, w dalszej części podłączenia do lamp wzmacniaczy napięciowych wykonano skrętką.
