Kontrola cnc oś XYZ 2,5D DScnc v5.0 program CNConv
- Śrem, wielkopolskie
- 10 Sie 09:04
- Nr ogłoszenia: 70971762
- Dostępność: dostępne
1 / 4
Obserwuj
- Oferta od firmy
- Stan nowe
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Moduł DScnc v5.0
Obsługuje program StoneGrav:
- rytowanie w kamieniu lub szkle oraz metalu
Obsługuje program CNConv:
- frezowanie
- cięcie
- grawerowanie
- rysowanie
- wiercenie Excellon Zaxis
- planowanie powierzchni
- obsługa tokarek
- automatyzacja dowolnych urządzeń o posuwie do 1 do 3 osi
Atutem wersji 5.0 jest bardzo mały wymiar
Nasz moduł kontroli jest niezbędnym elementem do uruchomienia darmowego oprogramowania:
CNConv v15.6.4
Stongrav v13
Zaxis v2.0
PRODUKT DOSTĘPNY OD RĘKI

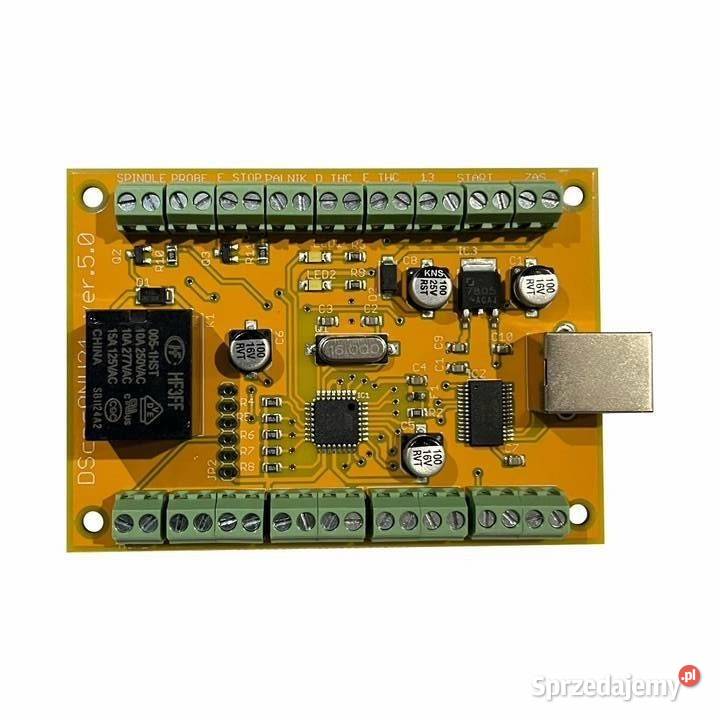

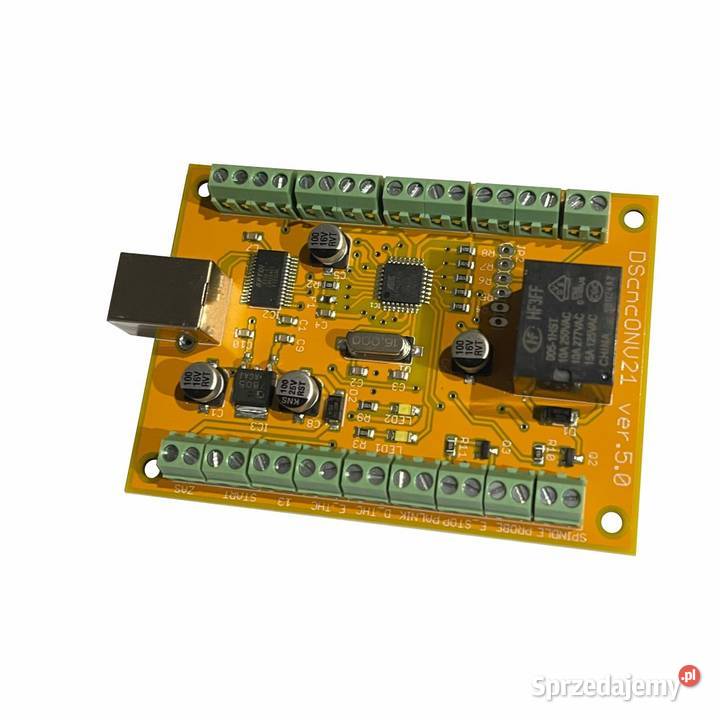

Opis budowy modułu:
1. Wyprowadzenie kontroli, sterowania/driverów silników krokowych, serwomotorów na układzie wyposażonym w sloty wyjścia (4pin A+ A- B+ B-)
do obsługi silników krokowych 4-pinowych w standardzie A1 A2 B1 B2 układ Step/Dir
2. Możliwość dublowania każdej osi - rozdzielania przewodów drivera silników krokowych czy servo
3. Obsługa zasilania 12V - min 2A - klasyczny zasilacz
4. Obsługa kontroli wrzeciona SPINDLE dla programu - przycisk on off
5. Złącze USB typu B do komunikacji PC lub laptop
6. Obsługa 3 silników osi XYZ lub XYA - przypisywane piny programowo (program pozwala w łatwy sposób zmienić czy dostosować kierunek ruchu bez przepinania przewodów silnika)
7. Wyprowadzenie sygnału kontroli wrzeciona za pośrednictwem zewnętrznego dowolnego typu modułu wrzeciona frezującego np.: DC lub obsługa falownika
8. Obsługa czujników krańcowych dla każdej osi 2piny z opcją dowolnego rozdzielenia PROBE
9. Obsługa czujnika wysokości narzędzi SONDA
10. Obsługa przycisku bezpieczeństwa E-stop
- Stara wersja kontrolera była wykonana na LPT oraz wymagała płyty głównej mach3
Nowa jest z komunikacją po USB-B i nie wymaga dodatkowych elementów.
Wyjścia:
1. X axis 4 pin
2. Y axis 4 pin
3. Z axis 4 pin
4. A axis 4 pin
5. Home 2 pin
6. USB typu B jak od drukarki
7. Zasilanie 2 pin
8. Start 2 pin
9. Pin 13 - programowy 2 pin
10. E THC 2 pin
11. D THC 2 pin
12. Palnik 2 pin
13. E-stop 2 pin
14. Probe 2 pin
15. Spindle 2 pin
Idealna alternatywa dla użytkowników indywidualnych jak i profesjonalnych urządzeń cnc wyposażonych w silniki krokowe lub servomotory na bazie Step/Dir
Masz problemy z obsługą Mach3 lub innym oprogramowaniem, a wykonujesz realizacje w perspektywie 2 lub 2,5D (cięcie, wiercenie)przejdź na CNCONV !
Prosimy pobrać odpowiedni program.
CNConv StonGrav ZAxis
PROGRAM NIE OBSŁUGUJE G-KODÓW !!!
Projekty realizowane w dowolnym programie graficznym obsługującym pliki wektorowe (CorelDraw, Incspace)
Główne parametry CNConv: - obsługa 3 osi + silnik głowicy kującej
- obsługa 3 osi + double silnik na oś Y - generowane sygnały Step/Dir w standardzie TTL - generowane sygnałów Step/Dir dla silnika głowicy kującej - częstotliwość generowanego sygnału do 100kHz - akceptowane typy plików – HPGL (plt); Excellon; BITMAPY (bmp, jpg) - rytowanie, kucie, DXF
grawerowanie w kamieniu, szkle i innych. - wejścia krańcówek bazowych, czujnika długości narzędzia przycisku Stop i Start, oświetlenie led 12V, włącznik/wyłącznik kontrolera,, oświetlenia
- dowolne drivery
- dowolny typ silnika wrzeciona - wyjście załączające wrzeciono, sygnał enable dla silników - profesjonalny układ na płycie pcb - rozdzielczość sprzętowa 0.05
- zabezpieczenia przed przeciążeniem
- w pełni funkcjonalne darmowe oprogramowanie
Zakup zawiera:
1. Moduł kontrolera do sterowania programami CNConv StonGrav Zaxis
2. Oprogramowanie oraz instrukcje obsługi, instrukcje komunikacji peryferiów urządzenia, przygotowane darmowe projekty, szkolenia wysyłane na mail po odebraniu kontrolera, lub do pobrania z naszej strony.

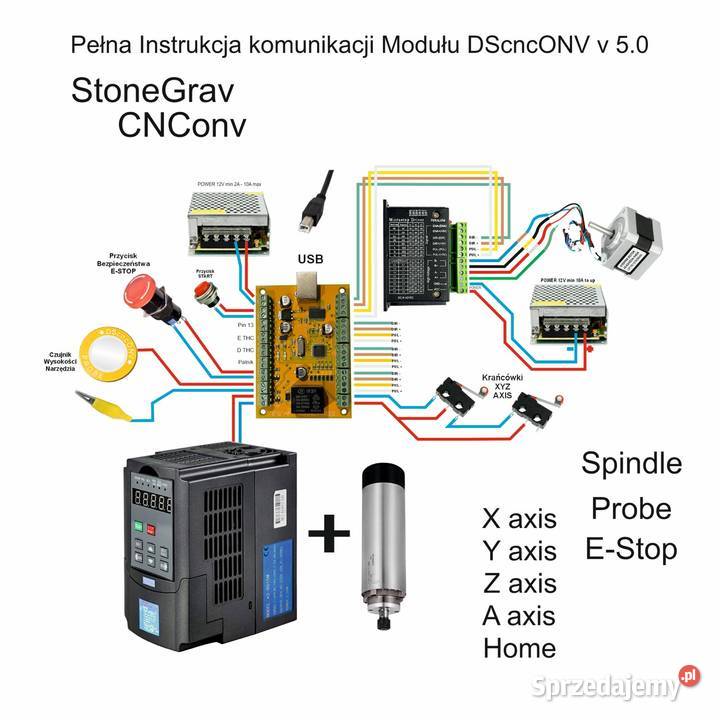

3. Instrukcje komunikacji - podłączenia elektroniki
Do uruchomienia niezbędne
1. Drivery (dowolny typ no.: TB6600 + zasilacz o mocy adekwatnej do obciążenia silników krokowych
2. Kabel USB-B (jak do drukarki)
3. Moduł wrzeciona z wrzecionem lub wrzeciono z falownikiem
4. Zasilacz 12V min 2A
Nr katalogowy
- DScncONV5.0
