kolano gięty łuk 26.9x3.2 P235GH N dł. 350mm
- Chrzanów, małopolskie
- 07 Sie 16:30
- Nr ogłoszenia: 66888902
- Dostępność: dostępne
1 / 1
Obserwuj
- Oferta od osoby prywatnej
- Stan nowe
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport

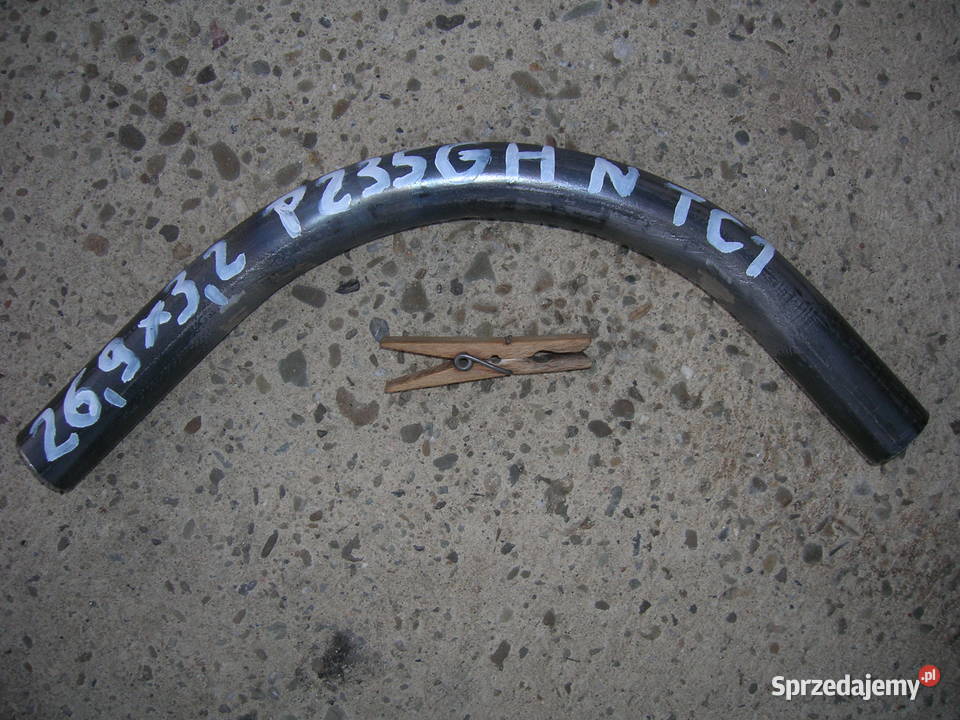

Do sprzedania łuk gięty (kolano hamburskie) stalowe , DN20 Ø26.9x3.2mm , śred. wew. 20.5mm , 90 stopni , P235GH N TC1, stal kotłowa , wg PN EN 10216-2. Promień gięcia po osi obojętnej R=133.4 mm. Długość odcinków prostych łuku 70mm i 70mm. Długość użytej rury 350mm. Grubość w miejscu pocienienia ok. 2.9 mm.
Temperatura gięcia ok. 580°C skutecznie zabezpiecza materiał przed pęknięciami , które mogłyby powstać podczas przeróbki plastycznej wykonanej, w temperaturze otoczenia czyli ok. 20°C.
Promień gięcia po osi obojętnej R=133.4mm , wydłuża materiał po gięciu do wartości A=1.31%, co zabezpiecza materiał przed ryzykiem powstania pęknięć w materiale.
Temperatura pracy dla złączy spawanych : od -30°C do 400°C w zależności od ciśnienia.
Zamienniki stali P235GH N
P235TR2 EN 10216-1
S235JRH EN 10210-1
Łuki gięte wyprodukowano bez pęknięć, rys, łusek, zawalcowań, miejsc o charakterze ścianki płaskiej, wybrzuszeń, wgnieceń, złuszczeń, fałd.
Łuki gięte są lepsze od kolan hamburskich , bo spoiny są poza obszarem odkształconym plastycznie. Łuki gięte, mają większy promień gięcia w stosunku do kolan , a przez to mniejsze wydłużenia w materiale. Grubość ścianki łuku giętego wynosi 3.2mm , umożliwia to wykonanie dobrego złącza spawanego , wykonanego w dwóch ściegach tj. przetopu i wypełnienia , metodą spawania TIG lub MAG lub elektrodą otuloną.
Łuki gięte spełniają wymagania przepisów i norm:
WUDT-UC-WO-W/02:10.2003 Warunki Urzędu Dozoru Technicznego. Specyfikacja techniczna. Urządzenia ciśnieniowe , wymagania ogólne. Wytwarzanie. Uznawanie technologii.
WUDT-UC-WO-W/06:10.2003 Warunki Urzędu Dozoru Technicznego. Specyfikacja techniczna. Urządzenia ciśnieniowe , wymagania ogólne. Wytwarzanie. Przeróbka plastyczna - gięcie rur.
PN EN 13480-4 2005 Rurociągi przemysłowe metalowe. Cz.4 : Wykonanie i montaż.
PN EN 13445-4 2006 Nieogrzewane płomieniem zbiorniki ciśnieniowe. Cz.4 : Wytwarzanie.
PN EN 12952-5 2005 Kotły wodnorurowe i urządzenia pomocnicze. Cz.5 : Wytwarzanie i budowa części ciśnieniowych kotłów.
Skontaktuj się
Adam Wójcik
Liczba odsłon: 247
Zgłoś nadużycie
29 zł
