Hydraulika wywrotu 2m SKOK 520 5T 12V ZAWIASY I WYŁ. [7245]
- Solec Kujawski, kujawsko-pomorskie
- 20 Sie 11:10
- Nr ogłoszenia: 61915042
- Dostępność: dostępne
1 / 11
Obserwuj
- Oferta od firmy
- Stan nowe
- Marka maszyny Inna
- Rok produkcji 2022
Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 520 mm, kołyską wywrotu na 3 strony i zawiasami tylnego wywrotu oraz ogranicznikiem - BEZPRZEWODOWY
KOD SKRAW-MET:[7245]
Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach osobowych, dostawczych i ciężarowych, ale również można go wykorzystać w przyczepkach dwukołowych do sadownictwa, przyczepkach dwukołowych samochodowych i innych zabudowach o długości do 2m.

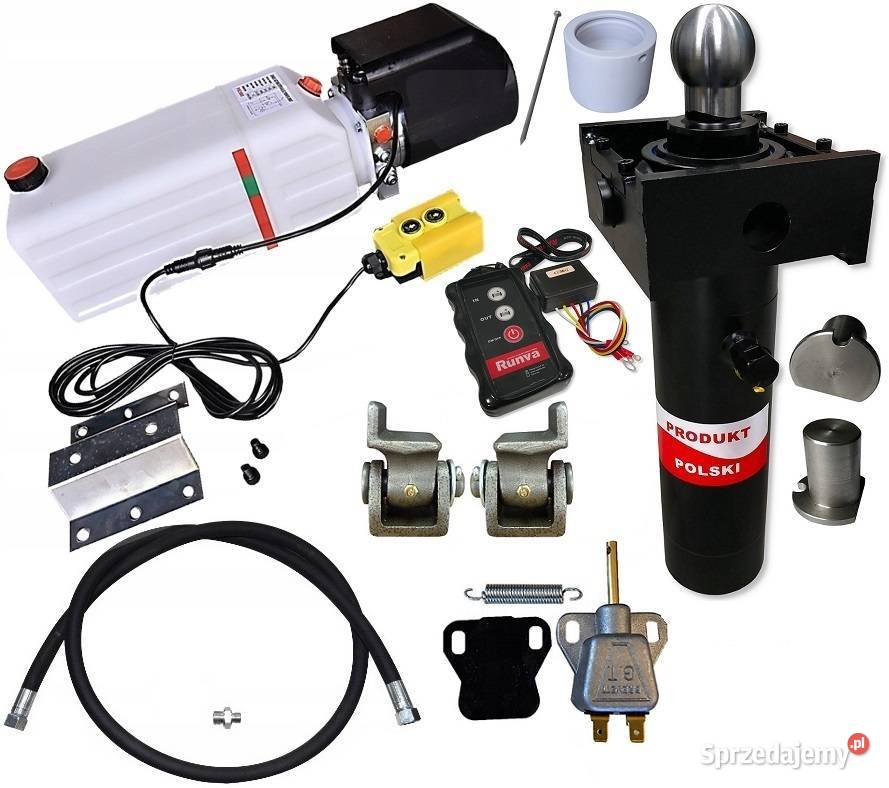

W skład zestawu wchodzi:
agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
siłownik hydrauliczny o wysuwie 520mm, o udźwigu do 5 ton. 2-stopniowy [0017]
Gniazdo [0179] i Zabezpieczenie (gwóźdź) [0186]
wąż hydrauliczny, dostosowany do prawidłowego działania zestawu. [2373]
nypel przewodu G3/8" - M22" [1409]
komplet zawiasów tylnego wywrotu [8299]
Pilot sterowania bezprzewodowego [0290]
komplet zawiasów tyl. wywrotu [0384]
Kompletny zestaw gotowy do pracy.
Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.
Siłownik Hydrauliczny CYLINDER TŁOK PRZYCZEPY D-35
Producent: SM-G
Symbol: ST-2 520-00 D35
Siłownik hydrauliczny jednostronnego działania.
Główne zastosowanie tego siłownika to przyczepa D-35, gdzie dwa takie siłowniki umożliwiają wywrót na bok.
Stosowany jest także do remontów i produkcji przyczep o podobnej charakterystyce (np. D-47).
Słowo o teleskopach
Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.
Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.
Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

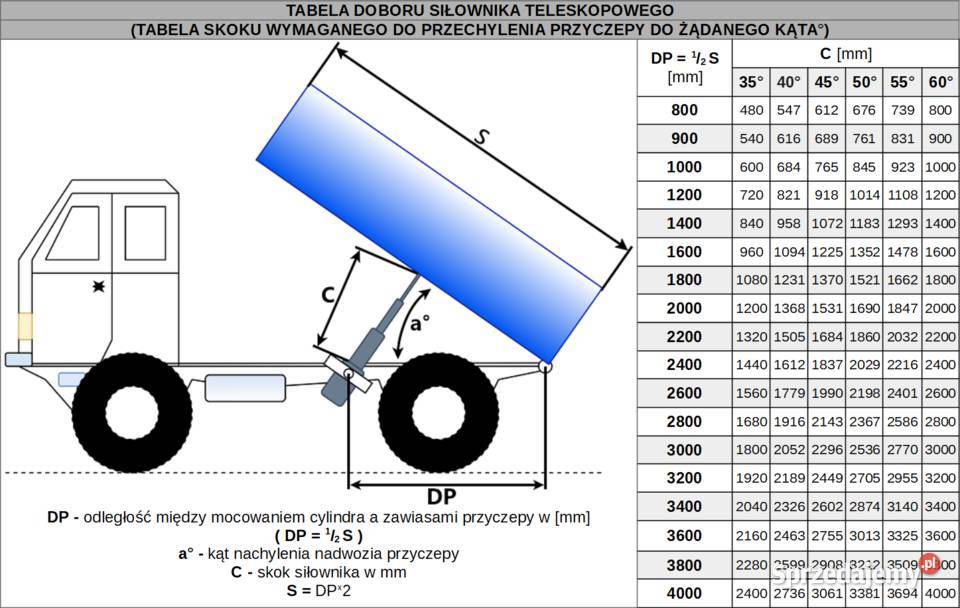

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

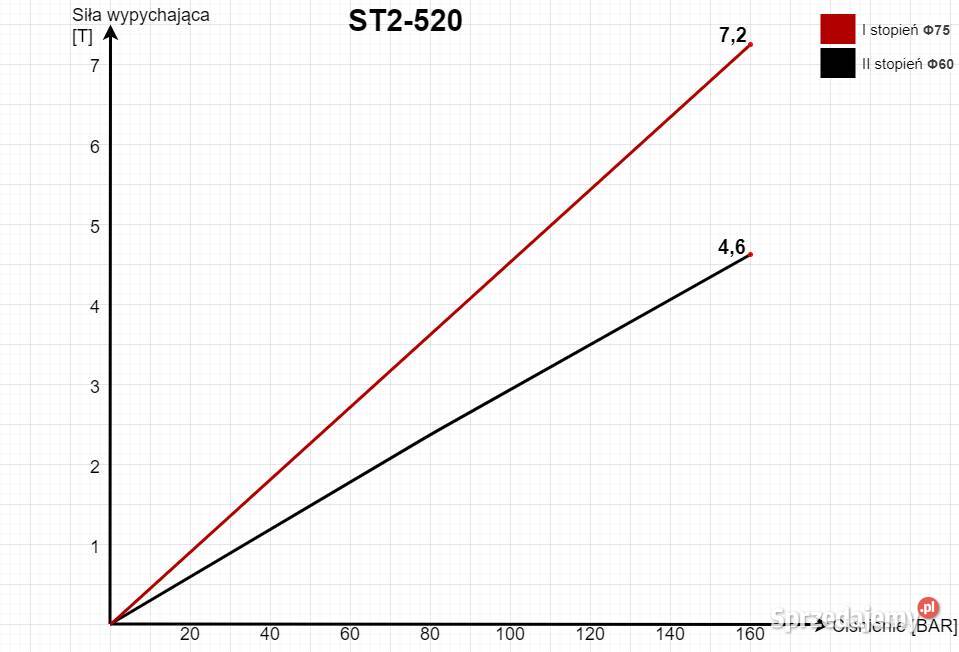

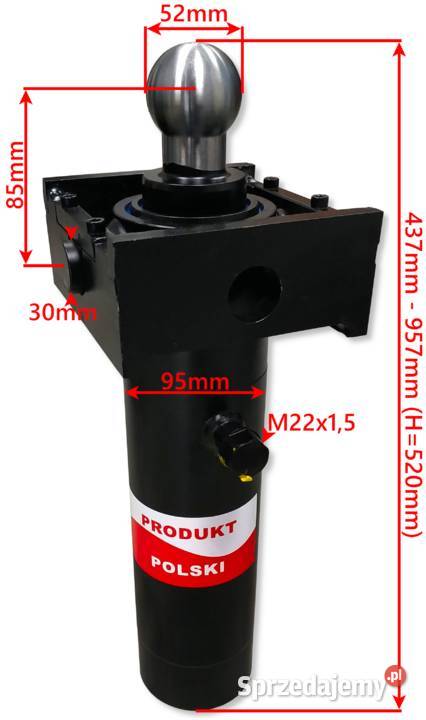

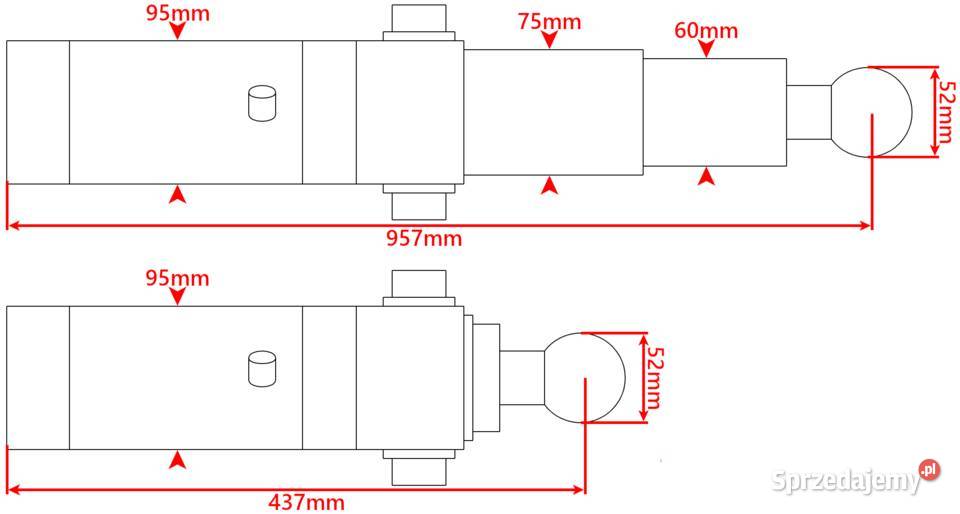

Specyfikacja techniczna:
Ilość stopni: dwa
Długość siłownika złożonego 437 mm,
Skok tłoka 520 mm,
Całkowita długość siłownika po rozłożeniu 957 mm,
Średnica pierwszego tłoczyska 60 mm,
Średnica drugiego tłoczyska 75 mm,
Średnica zewnętrzna siłownika 95 mm,
Przyłącze hydrauliczne M22*1,5
Prędkość max. tłoczysk: 0,5 m/s
Ciśnienie rozruchu: 0,5 MPa
Maksymalne ciśnienie robocze: 160bar
Zapotrzebowanie oleju: 2L
Dopuszczalna temperatura otoczenia -40 do +60℃
Dopuszczalna temperatura oleju -15 do +80℃
Typ dławicy: gwintowana wkręcana w rurę
Tłoczysko: chromowane
Typ cieczy: olej hydrauliczny na bazie oleju mineralnego
Gniazdo FI 52 mm do siłownika hydraulicznego
Specyfikacja techniczna:
Gniazdo na kulę o średnicy 52 mm
Gniazdo posiada 1 otwór na zabezpieczenie (gwóźdź)
Mocowanie siłownika (kołyska) wraz z dwoma sworzniami
[0143]
Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.
Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47
Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.
Specyfikacja techniczna:
Szerokość wewnętrzna: 135 mm x 122 mm.
Agregat hydrauliczny
[0274]
Zasilacz: 12 V. 2,0 kW
W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.
Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.
Na każdym agregacie jest naklejony schemat podłączenia.
Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.
Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.
Specyfikacja techniczna:
Moc silnika: 2,0 kW
Napięcie elektryczne: 12 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min
Przyłącze gwint wewnętrzny: 3/8"
Długość Agregatu: 650mm
Długość Zbiornika: 440mm
Szerokość Agregatu: 170mm
Szerokość Zbiornika: 170mm
Wysokość Agregatu: 195mm
Wysokość Zbiornika(od podstawy do czubka korka): 205mm
Kolor pilota jest zależny od aktualnej dostawy.
Pilot radiowy bezprzewodowy 12v / 24v 2-przyciskowy (dwu-funkcyjny)
Pilot służy do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak wciągarki/wyciągarki czy windy załadowcze.
Kompatybilny z większością dostępnych wyciągarek na rynku.
Pilot jest hermetyczny.
W zestawie otrzymują państwo:
pilot bezprzewodowy + osłona na pilot
odbiornik
smycz
bateria 9V
W zestawie znajduje się również intrukcja obsługi/montażu w języku angielskim.
Specyfikacja Techniczna:
napięcie: 12V / 24V
zasięg: do 50 m
obudowa: PCV + ochronna osłona silikonowa
zasilanie: bateria 9V
wymiary pilota: 150 x 80 x 34 mm
wymiary odbiornika: 60 x 44 x 23 mm
długość przewodów: 215 mm
Może działać naprzemiennie z pilotem oryginalnym przewodowym w zasilaczu

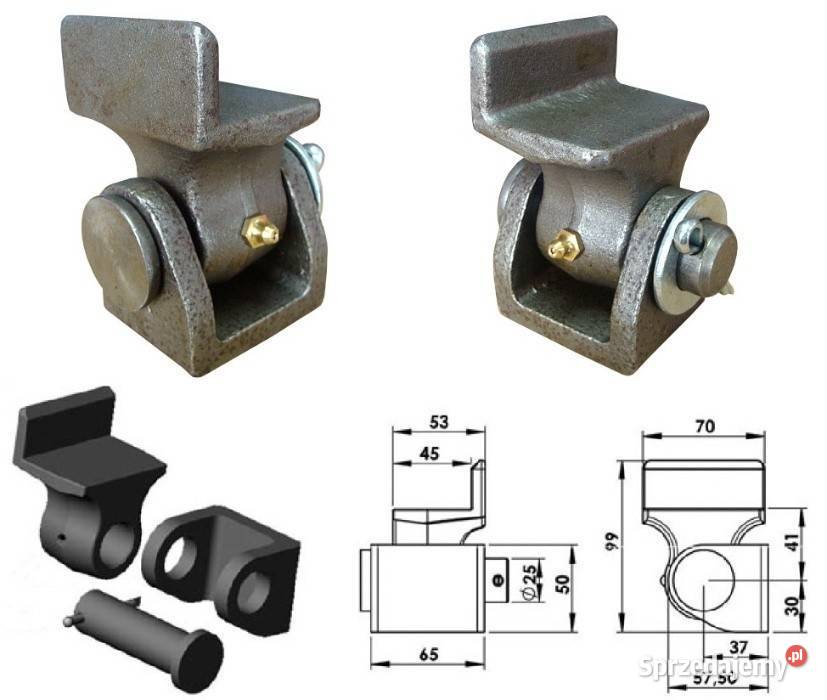

1 komplet (2 sztuki) zawiasu do tylnego wywrotu skrzyni ładunkowej wywrotki przyczepy
Specyfikacja techniczna:
Materiał spawalny
Produkt wysokiej jakości
Maksymalny tonaż 4T
Ogranicznik wywrotu elektryczny wraz z podkładką i sprężyną
Zadaniem ogranicznika jest odcięcie zasilania w agregacie hydraulicznym po osiągnięciu przez siłownik hydrauliczny granicznej wysokości.
Uwaga! Zdjęcia poglądowe, towar może nieznacznie różnić się wizualnie w zależności od dostawy, lecz nie wpływa to na jego parametry oraz specyfikację techniczną!
