Hydraulika wywrotu 2m 520 5T 24V KIPRA PRZYCZEPKI [7319]
- Solec Kujawski, kujawsko-pomorskie
- 20 Sie 11:09
- Nr ogłoszenia: 61923893
- Dostępność: dostępne
1 / 10
Obserwuj
- Oferta od firmy
- Stan nowe
- Marka maszyny Inna
- Rok produkcji 2022
Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 520 mm + kołyska z zawiasami
KOD SKRAW MET: [7319]
Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach osobowych, dostawczych i ciężarowych, ale również można go wykorzystać w przyczepkach dwukołowych do sadownictwa, przyczepkach dwukołowych samochodowych i innych zabudowach o długości do 2m.
W skład zestawu wchodzi:
agregat hydrauliczny, pompa z siłownikiem 24V 2,0 kW, zbiornik 11l, pilot. [2833]
siłownik hydrauliczny o wysuwie 520mm, Wysuw 2-stopniowy + kołyska [2623]
Gniazdo [0179] i Zabezpieczenie (gwóźdź) [0186]
wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [2373]
nypel przewodu G3/8" - M22" [1409]
komplet zawiasów tyl. wywrotu [0384]
Kompletny zestaw gotowy do pracy.
Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.
(Uwaga! Zdjęcie poglądowe, towar może nieznacznie różnić się wizualnie w zależności od dostawy, lecz nie wpływa to na jego parametry oraz specyfikację techniczną!)

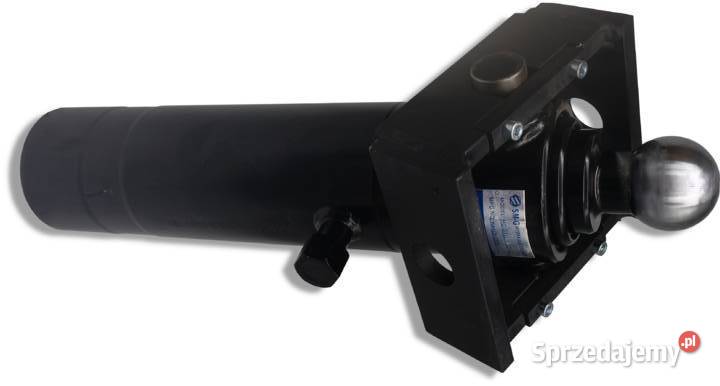

Siłownik Hydrauliczny CYLINDER TŁOK PRZYCZEPY D-35 + KOŁYSKA
Producent: SM-G (Skraw-Met Group)
Symbol: HC-ST2LW-520-00
Siłownik hydrauliczny jednostronnego działania.
Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.
Główne zastosowanie tego siłownika to przyczepa D-35, gdzie dwa takie siłowniki umożliwiają wywrót na bok.
Stosowany jest także do remontów i produkcji przyczep o podobnej charakterystyce (np. D-47).
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Słowo o teleskopach
Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.
Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.
Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).
Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.
W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się tabela doboru siłownika teleskopowego.
Specyfikacja techniczna siłownika:
Ilość stopni: dwa
Długość siłownika złożonego 437 mm,
Skok tłoka 520 mm,
Całkowita długość siłownika po rozłożeniu 957 mm,
Średnica pierwszego tłoczyska 60 mm,
Średnica drugiego tłoczyska 75 mm,
Średnica zewnętrzna siłownika 95 mm,
Przyłącze hydrauliczne M22*1,5
Prędkość max. tłoczysk: 0,5 m/s
Ciśnienie rozruchu: 0,5 MPa
Maksymalne ciśnienie robocze: 160bar
Zapotrzebowanie oleju: 2L
Dopuszczalna temperatura otoczenia od -40℃ do +60°C
Dopuszczalna temperatura oleju od -15℃ do +80°C
Typ dławicy: gwintowana wkręcana w rurę
Tłoczysko: chromowane
Typ cieczy: olej hydrauliczny na bazie oleju mineralnego
Gniazdo FI 52 mm do siłownika hydraulicznego
Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.
Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.
Specyfikacja techniczna gniazda:
Gniazdo na kulę o średnicy 52 mm
Gniazdo posiada 1 otwór na zabezpieczenie (gwóźdź)
Mocowanie siłownika (kołyska) wraz z dwoma sworzniami
Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.
Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47
Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.
Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.
Specyfikacja techniczna kołyski:
Szerokość wewnętrzna: 135 mm x 122 mm.
Agregat hydrauliczny 24V 2,0kW
Producent: SM-G (SKRAW MET GROUP)
Umożliwia sterowanie siłownikiem jednostronnego działania.
Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.
Agregat jest kompletny i gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.
Zastosowanie:
Agregat doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.
Specyfikacja techniczna agregatu:
Moc silnika: 2,0 kW
Napięcie elektryczne: 24 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 7L/min do 12L/min
Przyłącze gwint wewnętrzny: 3/8"
Zawór przelewowy (bezpieczeństwa): TAK
Wymiary:
Długość agregatu: 650 mm
Długość zbiornika: 440 mm
Szerokość agregatu: 170 mm
Szerokość zbiornika: 170 mm
Wysokość agregatu: 195 mm
Wysokość zbiornika (od podstawy do czubka korka): 205 mm
PILOT Z 2 PRZYCISKAMI
Solidna konstrukcja
Jest to dedykowany pilot z dwoma przyciskami stosowany głównie w agregatach hydraulicznych zasilanych napięciem 12V / 24V.
Wyposażony w kieszeń mocującą, którą w razie potrzeby można przymocować na dwa otwory o średnicy 5 mm.
Z tyłu pilota znajdują się również magnesy, dzięki którym pilot można przymocować do elementów metalowych.
Dodatkowo w pilocie znajdziemy przewód o długości ok. 4,4 m z dokręcaną wtyczką 3 - pinową.
Wszystkie elementy wytworzone zostały tylko i wyłącznie z trwałych, wysokiej jakości materiałów.
Na każdym agregacie jest naklejony schemat działania układu hydraulicznego.
W skład zestawu wchodzi:
pompa
silnik elektryczny
płyta łącząca
zbiornik
pilot sterujący
Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.
1 komplet (2 sztuki) zawiasu do tylnego wywrotu skrzyni ładunkowej wywrotki przyczepy
Specyfikacja techniczna:
Materiał spawalny
Produkt wysokiej jakości
Maksymalny tonaż 4T
