495 000 PLN netto.
Wystawione na sprzedaż maszyny, pochodzą z naszego zakładu produkcyjnego, a ich sprzedaż wynika z zakończenia działalności gospodarczej.

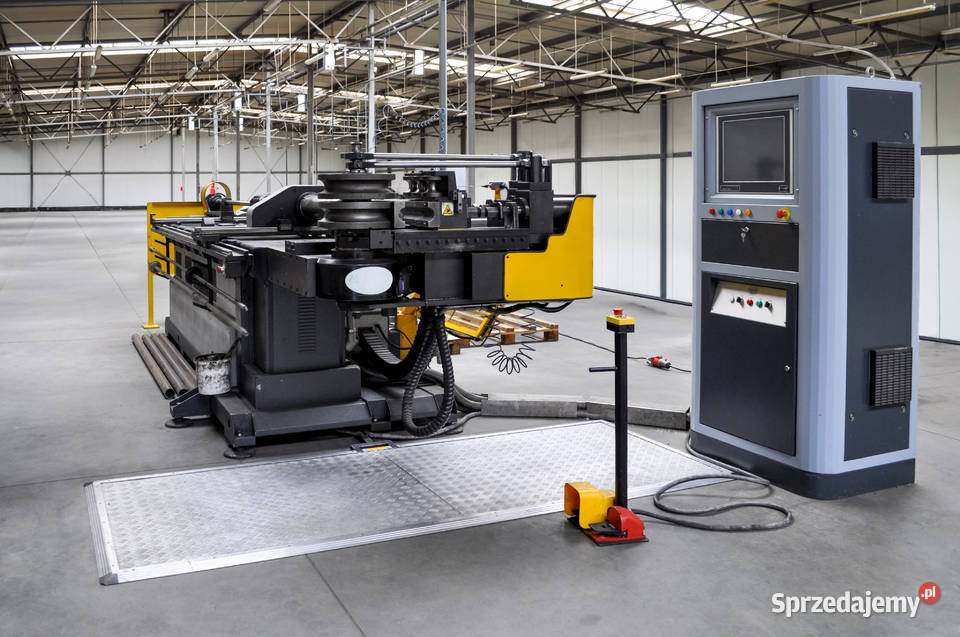

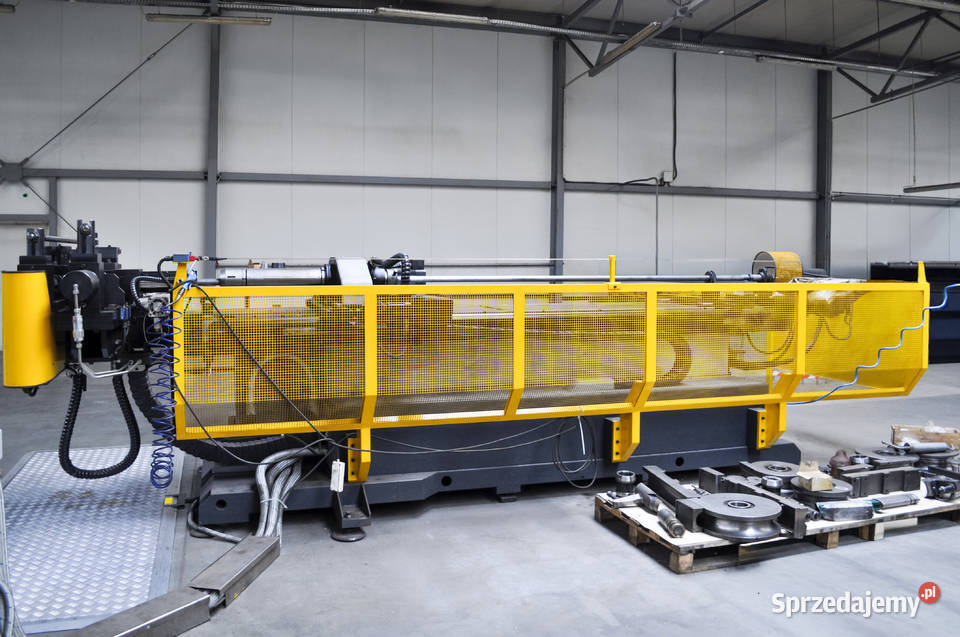

Giętarka do rur sterowana numerycznie, całkowicie automatyczna, 3 osie ( Y=gięcie; X= przesuw; Z=rotacja ) i łatwy promień zmienny. Zakres modelu U-D pozwala na gięcie promienia stałego i promienia zmiennego. Maszyna w tej wersji pozwala na gięcie na dwóch matrycach z różnymi promieniami. Łatwy w obsłudze program pozwala na wprowadzenie danych do maszyny w układzie kartezjańskim, w CDA lub poprzez współrzędne maszyny.
Graficzny test antykolizji z kontrolą wykonalności danej części i automatyczną korektą.
Maszyna wykonana z najlepszej jakości stali. Ruchoma głowica o zębatkach ze stali ulepszonej o wysokiej wytrzymałości, układ przekładni wyposażonych w podwójne łożyska z układem smarującym. Centrala hydrauliczna do ruchów wrzeciona i wszystkich zamknięć. Przejście rury w pozycjonatorze: Ø50-50-65-80. Maszyna standardowa wyposażona w: automatyczne wyciąganie wrzeciona przed końcem procesu gięcia. Wymiennik ciepła.

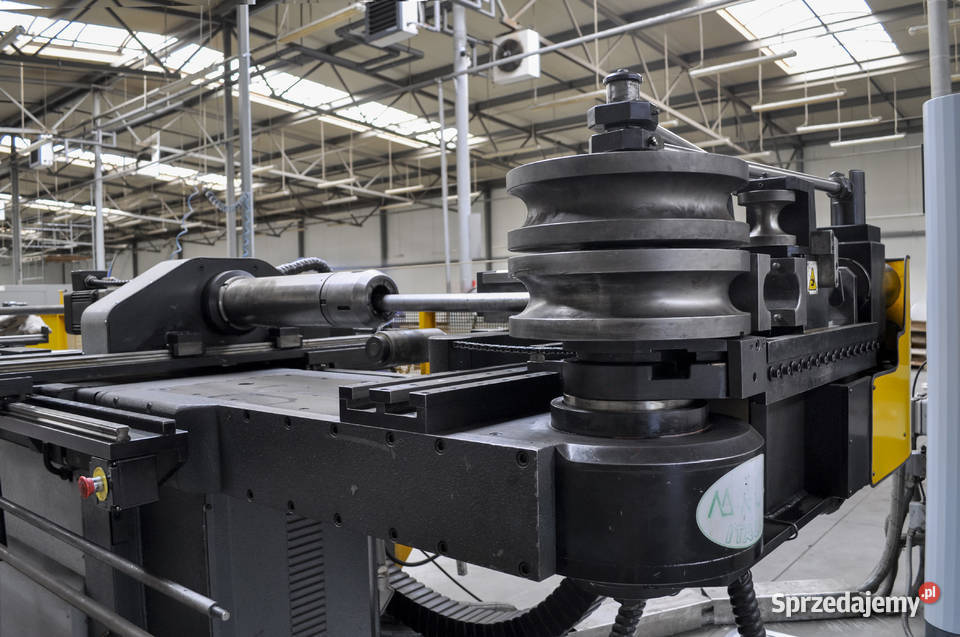

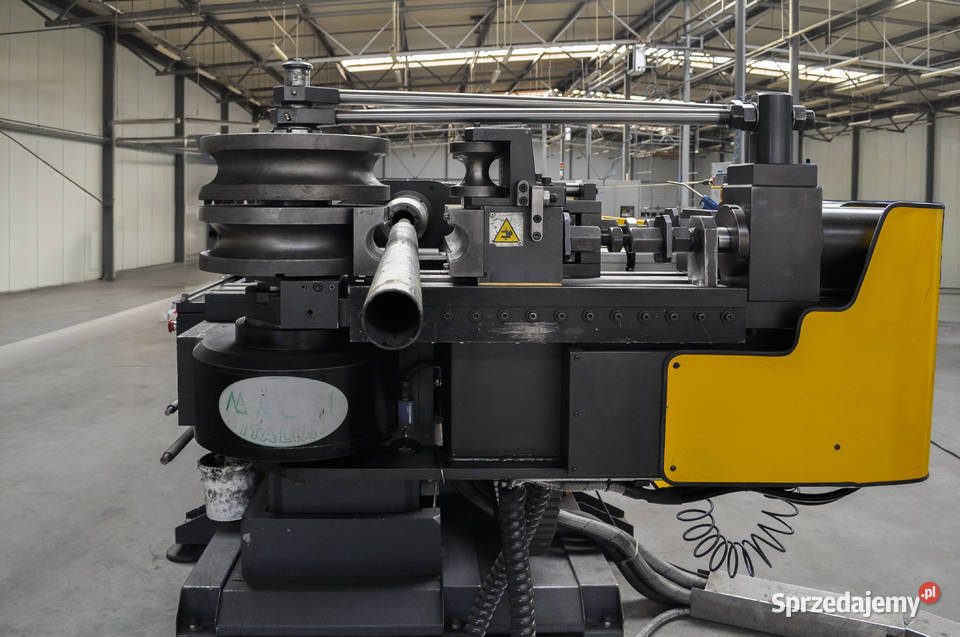

Głowica ruchoma o zębatkach ze stali ulepszonej o wysokiej wytrzymałości
Ruchy osiowe przy użyciu silników brushlessa i napędy o wysokiej wiarygodności.
Posiadane oprzyrządowanie:
1. Profil płasko - owalny 90 x 55 x 2,6 - standard + zmienny - promień wewnętrzny 145 mm (łatwy sposób gięcia)
2. Profil płasko - owalny 60 x 30 x 2- standard + zmienny - promień wewnętrzny 135 mm (gięcie łatwy sposób)
3. Rura 60,3 x 2,9 - standard + zmienny - promień wewnętrzny 150
4. Rura 76,1 x 2,8 - tylko standard - promień wewnętrzny 152

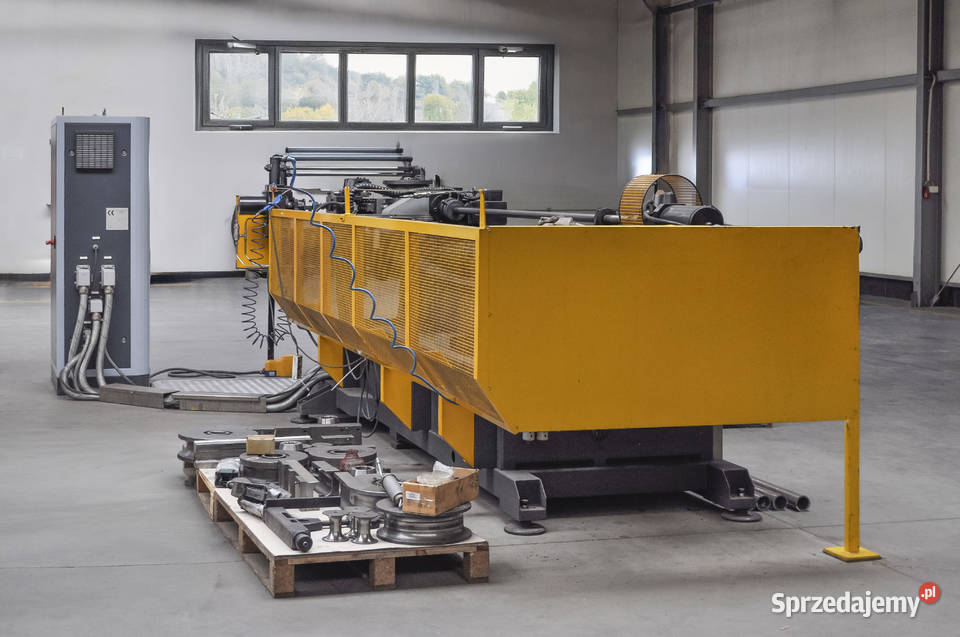

W sumie posiadamy 7 kompletów matryc do gięcia i walcowania rur i profili.
Charakterystyka:
5 osi sterowanych elektrycznie:
Y= Gięcie
X=Przesuw
Z=Rotacja
B1=Przesuw boczny zacisku
B2=Przesuw boczny pilota
Y Max. szybkość gięcia 0/1” – 150
Y Tolerancja +/- 0 – 0,1
X Max. szybkość posuwu mm 1” – 1.000
X Tolerancja +/- mm – 0,1
Z Max. szybkość rotacji 0/1”- 450
Z Tolerancja +/- 0 – 0,1
Max. średnica rury - 90X4 mm
Max. średnica rury dla promienia zmiennego min. RM 10D - 80x2 mm
Długość użyteczna rury - 5 100 mm
Kierunek rotacji zgodnie z ruchem wskazówek zegara

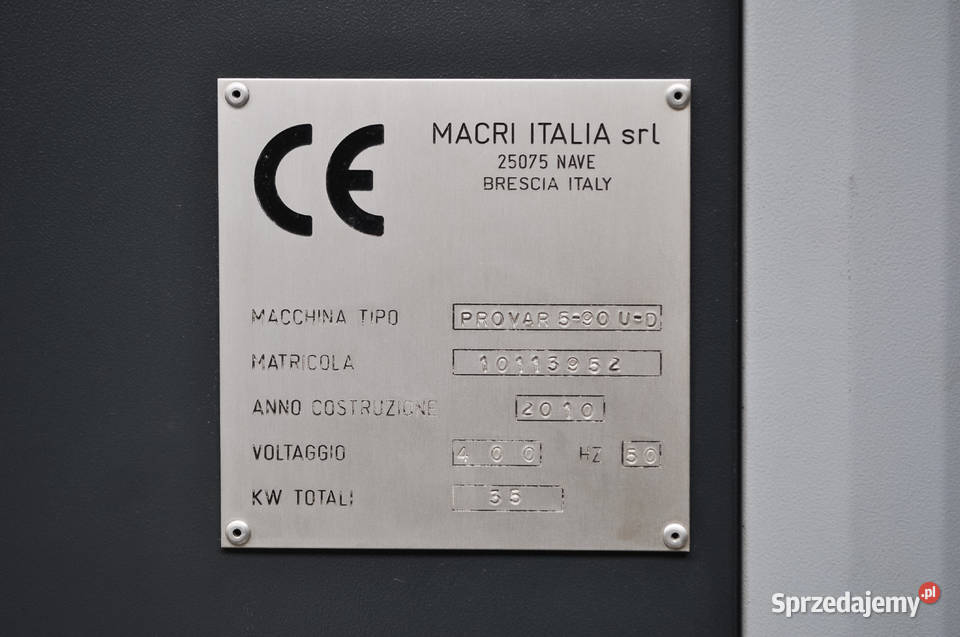

Zasilanie (VAC) 400 V
Częstotliwość Hz 50
Moc zainstalowana 35 Kw
Gabaryty maszyny 6.000x1.200x1.200 mm
Szafa sterownicza 900x600x1800 mm
Ciężar całkowity 6 000 Kg
Waga +/- Kg – 2.800
Wydajność:
Promień gięcia R=42 kg/mm2 Min. R środkowy 10D – 30 x 2 mm
Rura okrągła R=42 kg/mm2 – 45 x 4 mm
Rura okrągła nierdzewna - 40 x 3 mm
Rura okrągła, Al. Cu. Ot. 45 x 5 mm
Rura kwadratowa R=42 kg/mm2 – 40 x 40 x 2 mm
Rura prostokątna, łatwy sposób – 30 x 45 x 2 mm
Rura prostokątna, trudny sposób – 30 x 35 x 2 mm
Pręt okrągły R=42 kg/mm2 – 30 mm
Pręt kwadratowy R=42 kg/mm2 – 25 x 25 mm
Min. R wew. z trzpieniem - ≥30 mm
Wew. min. R specjalny - ≤ 30 mm
Max. R środkowy z rolkami – 260 mm
Skok wycofania wrzeciona – 60 mm
Max. kąt gięcia – 1950
Przedłużka maszyny – 1.540 mm
Użyteczna długość robocza – 3.450 mm
Długość użyteczna rury 5.100 mm
Support suwaka ruchomy
Support nasadki przeciwpęknięciowej
Dywanik bezpieczeństwa 3x1 aluminiowy
Zestawy narzędzi na wybraną średnicę rury/profilu
Przystosowanie do cylindra otwarcia matryc dla rur kwadratowych/prostokątnych

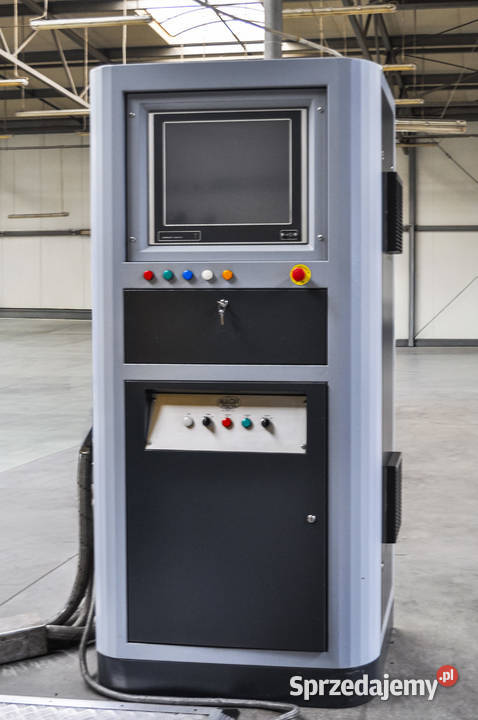

Szafa sterująca
Komputer przemysłowy flat
Pamięć RAM 512 MB
Wyświetlacz LCD 19" TFT SVGA,
Touch Screen
USB, klawiatura, mysz
Port seryjny RS232
Podłączenie z siecią Ethernet
System operacyjny Windows 10

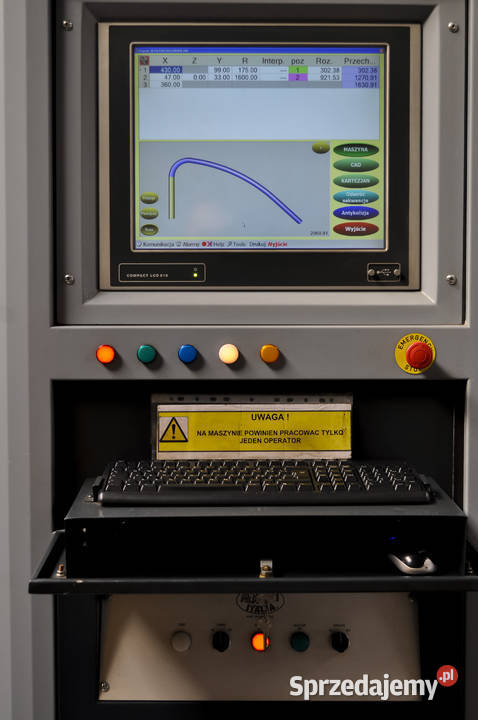

Program graficzny skoordynowany z maszyną, układ kartezjański i cad
Pamięć ilości programów bez limitu
SOFTWARE
Możliwość wykonania wszystkich funkcji w trybie manualnym
Praca automatyczna lub półautomatyczna
Zarządzanie i wybór z archiwum programów po kodzie/nazwie i obrazie graficznym
Możliwość wprowadzenia max. 6 różnych programów
Programowanie szybkości ruchu każdej osi dla każdego gięcia
Programowanie siły nacisku pozycjonatora (booster)
Autokalkulacja długości rury do załadunku
Kalkulacja automatyczna przechwytu rury
Kontrola automatyczna programu
Kalkulacja automatyczna elastyczności oraz wydłużenia materiału
Licznik sztuk
Magazyn narzędzi
Stała diagnoza input-output
Program graficzny w koordynatach maszyny, układzie kartezjańskim oraz cad
Możliwość importowania plików z programów 3D (Solidworks)
Test antykolizyjny z symulacją w 3D dla sprawdzenia wykonalności i automatyczna korekta
