Generator akustyczny pomoc naukowa. Solidne wykonanie.
- 25 Cze 02:24
- Nr ogłoszenia: 69787707
- Dostępność: niedostępne
1 / 10
- Oferta od osoby prywatnej
- Stan używane
Generator mało używany. Przeleżał kilka lat w szafie. Po włączeniu kontrolka się świeci zgodnie z instrukcją. Nie mam oscyloskopu. Podłączyłem głośnik pod wyjście napięcia i masę (6). Wszystko działa, rodzaje sygnałów, przebiegi i parametry zmieniają się zgodnie z ustawieniami pokręteł i przełączników.
Budowa i dane techniczne

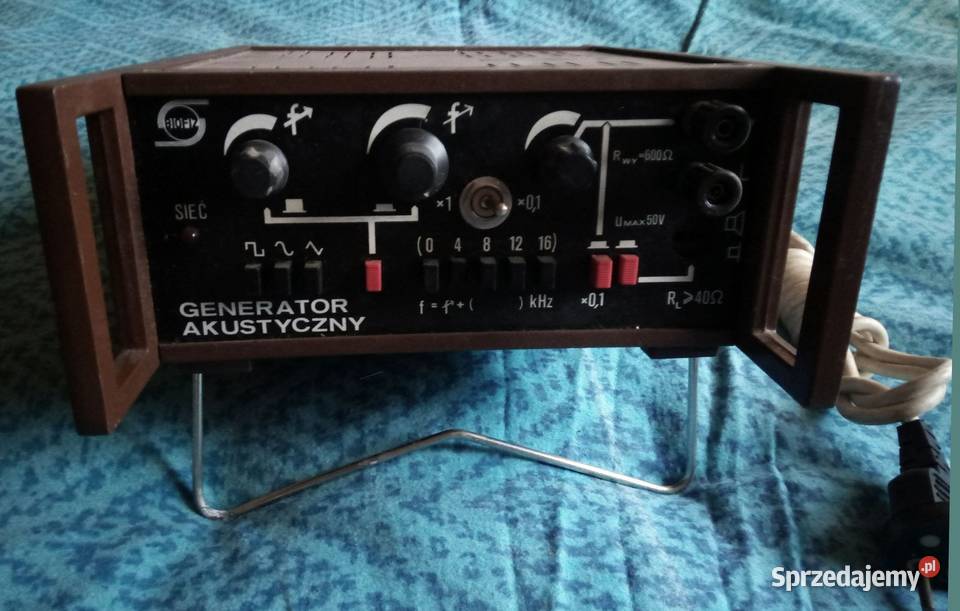

Wygląd płyty czołowej generatora przedstawia rys. 1.
Rys. 1
Na płycie czołowej generatora umieszczone są trzy przełączniki (1) wyboru rodzaju generowanych sygnałów (sinusoida, prostokąt, trójkąt). Przełącznik (2) służy do wyboru płynnej regulacji częstotliwości potencjometrem (8) lub (9). Potencjometr (8) służy do płynnej regulacji częstotliwości o powolnych zmianach (dziesięciokrotny obrót w określonym zakresie), natomiast potencjometr (9) do szybkich zmian częstotliwości w podzakresie. Przełącznik (3) przeznaczony jest do wyboru zakresu częstotliwości (dziesięciokrotnie mniejszej w całym paśmie podzakresów), a szereg przełączników (3a) do skokowej zmiany częstotliwości w podzakresach od 0 do 20 kHz. Przełącznik (4) służy do włączenia dzielnika i wzmacniacza. Gniazdo wyjściowe wzmacniacza (5) do przyłączenia zewnętrznych przetworników elektro-akustycznych.
Gniazda (6) służą do przyłączania oscyloskopu do obserwacji wyjściowych przebiegów z generatora lub przyłączeni zewnętrznego licznika impulsów (częstościomierza). Pokrętłem (7) reguluje się wzmocnienie sygnałów wyjściowych generatora. Ponadto na płycie czołowej znajduje się świecąca dioda (10), która jest wskaźnikiem pracy generatora.

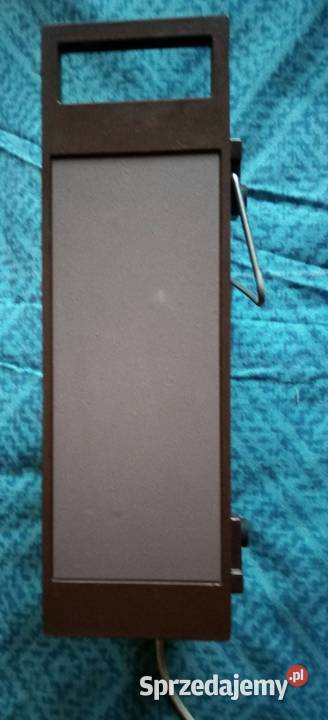

Ścianę tylną generatora przedstawia rys. 2. Dochodzi do niej przewód zasilający (11) oraz wyłącznik główny (12).
Dane techniczne:
zasilanie 220 V 50Hz
pobór mocy 30 W
Rodzaj wytwarzanych drgań prostokątne, trójkątne, sinusoidalne.
zakres generowanych częstotliwości 6 Hz do 20 kHz
w dwóch zakresach 6 Hz 20 kHz i 6 Hz 2 kHz.
i pięciu podzakresach 0 4 kHz, 0 400 Hz
4 8 kHz, 400 800 Hz
8 12 kHz, 800 1200 Hz
12 16 kHz, 1200 1600 Hz
16 20 kHz, 1600 2000 Hz
regulacja płynna częstotliwości w każdym podzakresie 2 rodzaje regulacji:
amplituda sygnału wyjściowego max 10 Vpp lub 1 Vpp z możliwością
płynnej regulacji
rezystancja wewnętrzna ˇ600 o
maksymalna amplituda na wyjściu
wzmacniacza 50 Vpp
rezystancja obciążenia wzmacniacza RL 40 o
Wymiary: 23 x 32 x 10 cm.
Waga: około 2 kg.
