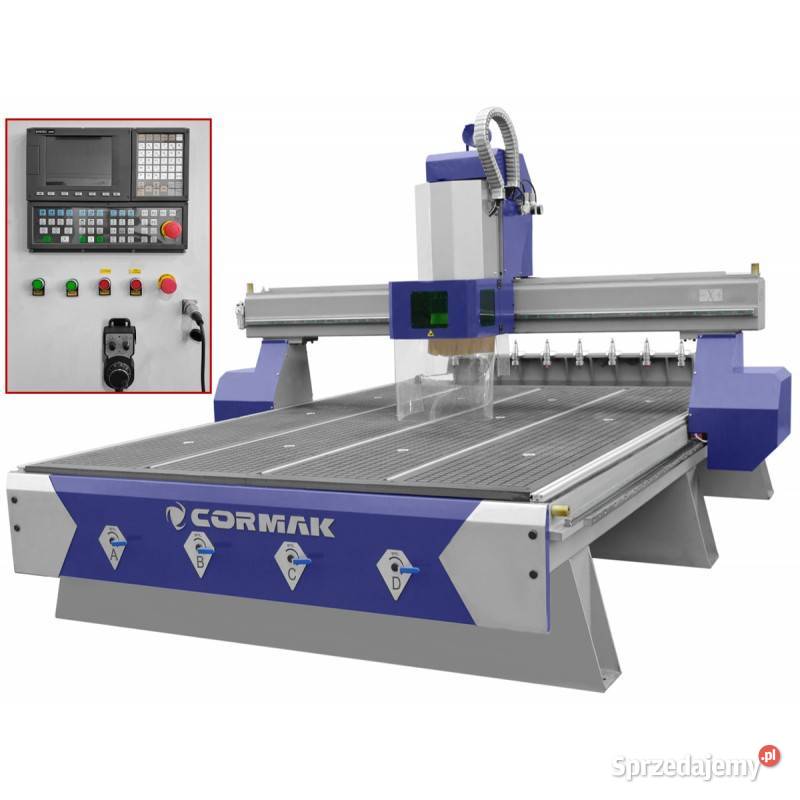

Frezarka PLOTER ROUTER CNC C2030 ATC PREMIUM (2100 x 3200)
- Siedlce, mazowieckie
- 01 Wrz 02:52
- Nr ogłoszenia: 68494681
- Dostępność: dostępne
PARTNER PREMIUM
1 / 1
Obserwuj
- Oferta od firmy
- Stan nowe
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Opis maszyny
1. Stół roboczy
Stół sekcyjny z czterema niezależnymi sekcjami podciśnieniowymi, wykonany ze sztywnych i wytrzymałych płyt HPL,
Każda sekcja posiada otwory, do których poprzez system rur doprowadzane jest podciśnienie z pompy próżniowej,
Otwory główne w stole podciśnieniowym posiadają zaślepki, dzięki którym można mocować różne formaty materiałów,
Powierzchnia stołu roboczego pokryta jest siecią kanalików, która pozwala na równomierne rozprowadzenie podciśnienia na całym jego obszarze,
Posiada rowki umożliwiające również ręczne mocowanie materiału
2. Wrzeciono HQD
Bezszczotkowe wrzeciono renomowanego producenta wysokiej klasy o mocy 9 kW, zasilane przez falownik, z zabezpieczeniem przeciążeniowym.
Elektrowrzeciono frezarskie wyposażone w innowacyjny system chłodzenia POWIETRZEM.
Przystosowane do automatycznej wymiany narzędzi co skraca czas obróbki poprzez brak przestoju związanego z ręczną zmianą frezu.
Automatyzacja pozwala na wykorzystanie wszystkich narzędzi w procesie produkcji bez konieczności kalibracji i zatrzymania cyklu produkcji
Możliwość dołożenia mgły olejowej za dodatkową opłatą
3.Napęd
Energooszczędne napędy wysokiej klasy servo AC YASKAWA kontrolowane przez cyfrowy sterownik, zapewniają doskonałej jakości obróbkę przy zachowaniu wysokich prędkości roboczych w poszczególnych kierunkach.
Bezszczotkowe silniki servo AC napędzające osie X, Y przenoszą napęd poprzez wysokiej klasy przekładnie planetarne.
Oś Z gdzie kluczowe znaczenie ma precyzja pozycjonowania, napędzana jest przez wzmocnioną śrubę kulową.
Przemieszczanie bramy wzdłuż osi X i Y odbywa się za pośrednictwem listw prowadzących HIWIN i kół zębatych o skośnym uzębieniu, które gwarantują wieloletnią bezawaryjną pracę, zostały wykonane z wysokiej jakości utwardzanej i hartowanej stali.
Zastosowane we wszystkich osiach profesjonalne szyny trapezowe marki HIWIN poddawane są kontroli zgodności, a procedury testowe przeprowadzane są na każdym etapie montażu.
Centralny bezobsługowy system smarowania najważniejszych ruchomych elementów: wózków i śruby kulowej. Pozwala to na oszczędność czasu i ochronę najważniejszych ruchomych podzespołów.
4. Konstrukcja
Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
Sztywna konstrukcja stołu , wykonana z żebrowanej stali wyklucza powstawanie drgań podczas procesu produkcji.
5. Magazyn narzędzi i czujnik pomiaru narzędzia
Maszyna wyposażona jest w 8-pozycyjny liniowy magazyn narzędzi, zestaw stożków ISO30 oraz tuleje ER32
W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:
1/2" - 6 szt.; 1/8" - 2 szt.; 3-4mm - 2 szt.; 5-6mm - 4 szt.; 7-8mm - 2 szt.; 9-10mm - 2 szt.
Każda frezarka CNC wyposażona jest w precyzyjny czujnik wysokości narzędzia osi Z, który eliminuje czas na poprawki pomiarów po każdej wymianie narzędzia.
6. Oprogramowanie i sterowanie
Sterowanie maszyną odbywa się za pomocą przemysłowego kontrolera SYNTEC jak w dużych centrach obróbczych. Do kontrolera w zestawie: manipulator oraz wyświetlacz LCD.
Opcjonalne najnowsze oprogramowanie UCanCAM V12 w polskiej wersji językowej (oprogramowanie zapewnia możliwość importu plików z Corela, Autocada itp. Import/export plików, edytor i wprowadzenie tekstu i wiele innych funkcji).
Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.
7. Pompa podciśnieniowa i stopa odciągowa
Zastosowanie pompy próżniowej znacznie zwiększa siłę mocowania obrabianych detali na stole maszyny, dzięki czemu materiał nie przemieszcza się.
Opcjonalna pompa podciśnieniowa - 7,5 kW (max -440 mbar).
4 niezależne sekcje podciśnieniowe.
Stopa odciągowa poruszana pneumatycznie, umieszczona jest przy wrzecionie umożliwia podłączenie każdego odciągu wiórów zachowując czystość obróbki, bezpieczeństwo i jednocześnie zachowując precyzję pracy.
Parametry techniczne
Pole Robocze 2100x3200 mm
Oś Z 350 mm
Konstrukcja Ramię - odlew żeliwny / stół - stal spawana
Napędy silniki servo hybryda (AC YASKAWA)
Stół hybrydowy
Moc wrzeciona 9 kW
Wrzeciono HQD chłodzone powietrzem (opcjonalnie mgła olejowa)
Obroty wrzeciona od 6000 do 24000 obr/min
Zasilenie 400 V, sprężone powietrze min. 8 bar
Dokładność re-pozycjonowania 0,01 mm
Łożyskowanie liniowe szyny trapezowe, wózki Hiwin
Mocowanie materiału próżniowe, hybrydowe
Pompa próżniowa 7,5 kW, 4 niezależne sekcje podciśnieniowe
Oprogramowanie UCanCAM V12 w polskiej wersji językowej
Wymiary 4070 x 2870 x 1900 mm
Waga 2050 kg
DARMOWE SZKOLENIE I URUCHOMIENIE U KLIENTA
Maszyna jest wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu. W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.
Wyposażenie
Wrzeciono chłodzone powietrzem, wersja Premium
Serwonapędy hybrydowe AC Yaskawa
Podwyższona brama w osi Z na 350mm
Stół podciśnieniowy - 4 niezależne sekcje podciśnieniowe+ stół t-rowkowy do ręcznego mocowania materiału (uchwyty w zestawie)
Czujnik pomiaru narzędzia w zestawie
Narzędzia, zestaw tulei , stopy poziomujące i inne akcesoria
Sterowanie SYNTEC
Maszyna wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu (W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.
Pompa próżniowa podciśnieniowa 7,5kW
Najnowsze oprogramowanie UCanCAM V12 w polskiej wersji językowej
Zestaw narzędzi: frezy, wiertła, uchwyty
Wyposażenie opcjonalne
Bariery ochronne najwyżej klasy:
Opcjonalnie dostępne najwyższej jakości bariery ochronne świetlne
Strefa bezpieczeństwa wyznaczona przez czujniki nie pozwala na przedostanie się w obszar pracy maszyny
Komplet barier zapewnia bezpieczeństwo operatora
Podwyższenie bramy w osi Z do 450 mm
Mgła olejowa-powietrzna
*Rozładunek i umiejscowienie maszyny po stronie klienta.
