FC kontroler MultiWii controller v 0.6.3
- Kielce, świętokrzyskie
- 18 Sie 22:31
- Nr ogłoszenia: 66295423
- Dostępność: dostępne
1 / 2
Obserwuj
- Oferta od osoby prywatnej
- Stan nowe

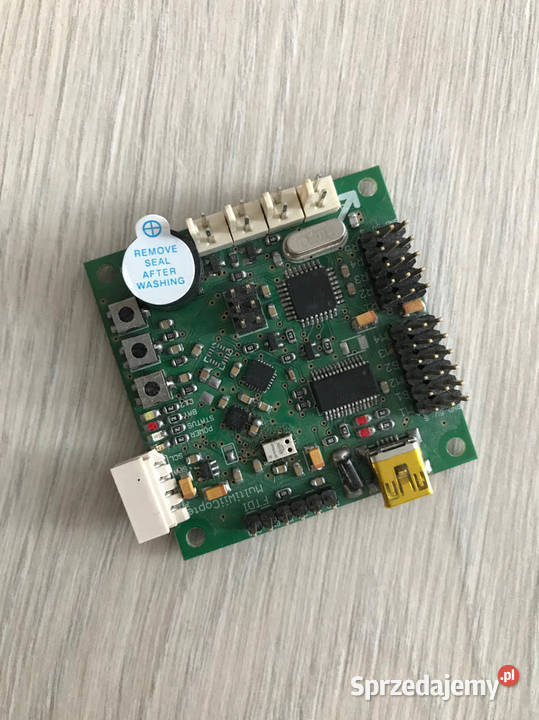

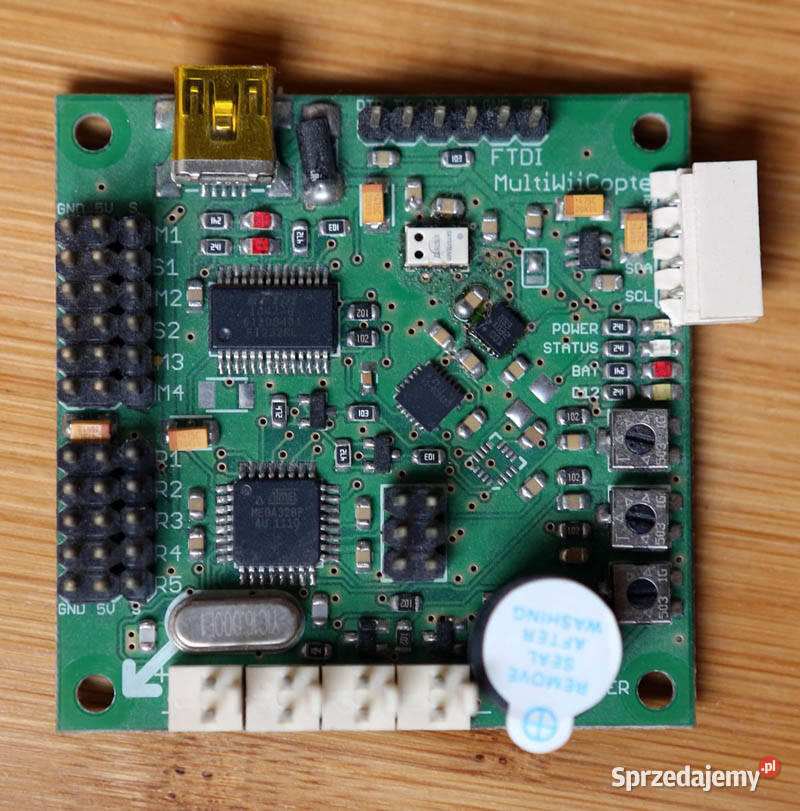

Sprzedam kontroler MultiWii. W pełni sprawny.Bez modelu widocznego na zdjęciu.
Opis ze sklepu (mogą wystąpić minimalne różnice)
Nowa odsłona zaaawansowanego , kompletnego układu do kontroli i stabilizacji lotu multicoptera ( 4 ro i 6 cio wirnikowca ) - QUAD / HEXA COPTER 'a. Teraz dodatkowo z BAROMETREM I KOMPASEM !. Oparty na wydajnym procesorze MEGA 382 Mini Pro 16 Mhz , 3 osiowym cyfrowym żyroskopie ITG-3200 oraz 3 osiowym akcelerometrze BMA180. Posiada wbudowaną obsługę GIMBAL'a - układu 2 osiowej stabilizacji platformy do montażu kamery lub aparatu fotograficznego. Wyjątkowa stabilność w locie !
Sterownik MultiWii to sprawdzony, wysoce wydajny układ do obsługi wielowirnikowych modeli zwanych potocznie QUADRO ( 4 silniki ) oraz HEX'a ( 6 silnikó ) COPTERAMI autorstwa kolegi Marcina Kukli znanego wielu modelarzom w Polsce pod nickiem "kuki83" , głownie z forum rc fpv.
Do sterownika dokładamy 2 kabelki do podłączenia odbiornika : jeden 3 żyłowy i jeden 4 żyłowy. W zależności od posiadanego odbiornika może zaistnieć konieczność przeróbki jednej części kabelka , zarabiając na końcach wtyczki odbiornikowe tzw SERWO WTYKI , to jednak zależy od tego jaki odstęp między poszcz gniazdami jest w danym odbiorniku. W razie potrzeby przeróbki potrzebne będą min 4 szt w/w serwo konektorów
Multi Wii posiada unikalne i niespotykane w innych ( nierzadko droższych ) sterownikach zalety:
- Niniejsza wersja posiada wbudowany czujnik ciśnienia ms 5611 ( BAROMETR ) oraz kompas , montowany na osobnym kablu w celu eliminacji zakłóceń wywoływanych polem elekromagnetycznym np regulatorów czy buzzerów. Barometr ułatwia trzymanie zadanej wysokości lotu ( z dokładnością do ok 1 m ) , kompas zapobiega niekotrolowanym zmianom kierunku lotu. ( Prosimy przeczytać poniższe uwagi dot. montażu kompasu i zabezpieczenia baromentru )
- dzięki zamontowanym na płycie 3 em potencjometrom , mamy możliwości łatwej konfiguracji i trymowania platformy do obsługi kamery ( gimbal ) bez potrzeby ingrenencji w kodach z poziomu programowania ( Arduino software )
- nie ma potrzeby stosowania zewnętrznego układu BEC do zasilania sterownika, funkcje te spełniają układy BEC w regulatorach. Siniki podłączane są do gniazd oznaczonych od M1 do M4 ( w przypadku quada ) , należy jedynie pamiętać by odpiąć czerwony kabel zasilający ( + ) z wtyczki w regulatorze podpinanym do gniazda M4 ( tylko tym jednym , pozostałe w M1 , M2 i M3 są od siebie oddzielone ).
- łatwość programowania i trymowania sterownika za pomoca wbudowanego portu mini USB, dzięki któremu za pomocą zwykego kabla USB możemy podpiąć się do PC'ta , pobrać darmowe oprogramowanie ( szczegóły poniżej ) i zacząć zabawę.
- użyte komponenty są najwyższej jakości , fabrycznie nowe - nie stosujemy elementów z demontażu lub z odrzutów z partii produkcyjnej.
- sterownik obsługuje najpopularniejsze układy typu multicopter : QUAD X , QUAD + , TRICOPTER z pojedynczymi i podwójnymi silnikami , HEXA COPTER - wówczas jednak odpada obsługa gimbala oraz potrzebny jest odbiornik z sumatorem sygnału PPM. W przyszłości planowana jest rozbudowa układu co umożliwi sterowanie także modelem OCTOCOPTER 'a
Posiada dodatkowe wejścia / wyjścia :
-uart np umożliwiające podpięcie układu OSD ( On Screen Display ) lub LCD do konfiguracji
- i2c - podpięcie opcjonalnych czujników.
- 2 x wyjścia zasilania 12 V do podpięcia np 2 ( lub więcej ) diód świecących lub pasków diodowych , któryhc zachowanie ( tryb świecenia ) może informować nas o stanie rozładowania pakietu zasilającego.
- 1 x niezależne wyjście 12 V do podpięcia np zasilania układu AV.
- 1x wejście 12 V , które jednocześnie ( po podpięciu do zasilania pakietu ) jest wejściem monitorującym napięcia pakietu.
DANE TECHNICZNE:
- wielkość : 51,5 x 51,5 mm ( + na jednym z boków wystający na ok 2 mm port USB ) , wysokość - 15 mm ( w miejscu gdzie są gniazda 12 V ) , płytka jest nieobudowana.WAGA: 16 g.
WERSJA:
v 0.6.3
Skontaktuj się
Wojtek Habdas
Liczba odsłon: 350
Zgłoś nadużycie
339 zł
