Dlaczego stabilność przetwornicy DC/DC jest tak ważna?
Każda przetwornica impulsowa pracuje w zamkniętej pętli regulacji. Odpowiednio zaprojektowana pętla kompensacji zapewnia stabilne napięcie wyjściowe nawet podczas gwałtownych zmian pobieranego prądu. Nieprawidłowo dobrane elementy kompensacji mogą prowadzić do nadmiernych przeregulowań, oscylacji, wydłużonego czasu ustalania lub nawet niestabilnej pracy całego układu.
Jednym z najprostszych i jednocześnie najbardziej praktycznych sposobów oceny jakości projektu jest wykonanie testu odpowiedzi na skokową zmianę obciążenia (Load Transient Response). Analiza przebiegów na oscyloskopie pozwala szybko ocenić zapas stabilności układu oraz dobrać optymalne wartości elementów pętli kompensującej wzmacniacza błędu.
Fast Transient Tool został zaprojektowany właśnie do tego celu – umożliwia generowanie bardzo szybkich zmian obciążenia z czasami narastania i opadania rzędu 50/90 ns, dzięki czemu możliwe jest dokładne badanie zachowania nowoczesnych przetwornic impulsowych.
Przykładowa odpowiedź przetwornicy:

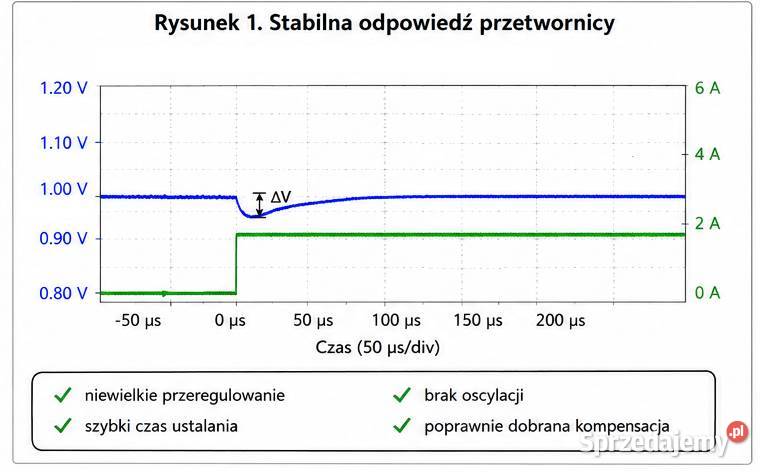

Rysunek 1. Stabilna odpowiedź przetwornicy
(wykres przedstawiający niewielki spadek napięcia po skoku obciążenia oraz szybki powrót do wartości nominalnej bez oscylacji)
Opis:
• niewielkie przeregulowanie,
• szybki czas ustalania,
• brak oscylacji,
• poprawnie dobrana kompensacja.

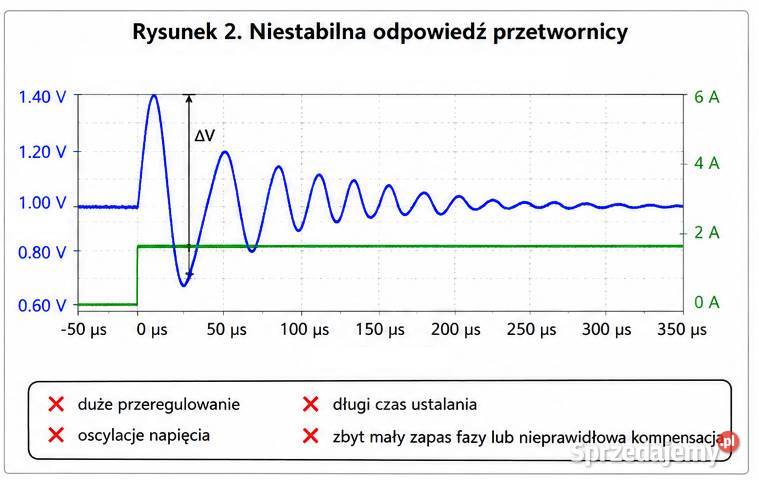

Rysunek 2. Niestabilna odpowiedź przetwornicy
(wykres przedstawiający oscylacje napięcia po zmianie obciążenia oraz długi czas ustalania)
Opis:
• duże przeregulowanie,
• oscylacje napięcia,
• długi czas ustalania,
• zbyt mały zapas fazy lub nieprawidłowo dobrana kompensacja.
Najważniejsze cechy urządzenia:
Fast Transient Tool jest programowalnym modułem elektronicznego obciążenia impulsowego przeznaczonym do testowania stabilności przetwornic DC/DC, zasilaczy oraz innych źródeł napięcia.
Urządzenie umożliwia generowanie bardzo szybkich zmian obciążenia o regulowanej częstotliwości i wypełnieniu, dzięki czemu idealnie sprawdza się podczas:
• analizy odpowiedzi na skok obciążenia (Load Transient Response),
• strojenia pętli kompensującej wzmacniacza błędu,
• porównywania różnych konfiguracji elementów RC,
• testowania stabilności przetwornic impulsowych,
• badań laboratoryjnych i prac rozwojowych,
• uruchamiania nowych projektów zasilaczy.
Najważniejsze funkcje:
Bardzo szybkie przełączanie obciążenia
Specjalnie zaprojektowany układ wykonawczy umożliwia osiągnięcie czasów przełączania:
• Rise Time: około 50 ns
• Fall Time: około 90 ns
Tak krótkie czasy pozwalają badać nawet bardzo szybkie przetwornice impulsowe.
Programowalny generator impulsów:
Wbudowany mikrokontroler pozwala na wygodną konfigurację parametrów pracy:
• częstotliwość od 10 Hz do 10 kHz,
• regulacja wypełnienia od 1% do 100%,
• tryb pracy ciągłej,
• pojedyncze wyzwolenie ("Single Shot") umożliwiające wykonanie jednego impulsu obciążenia.

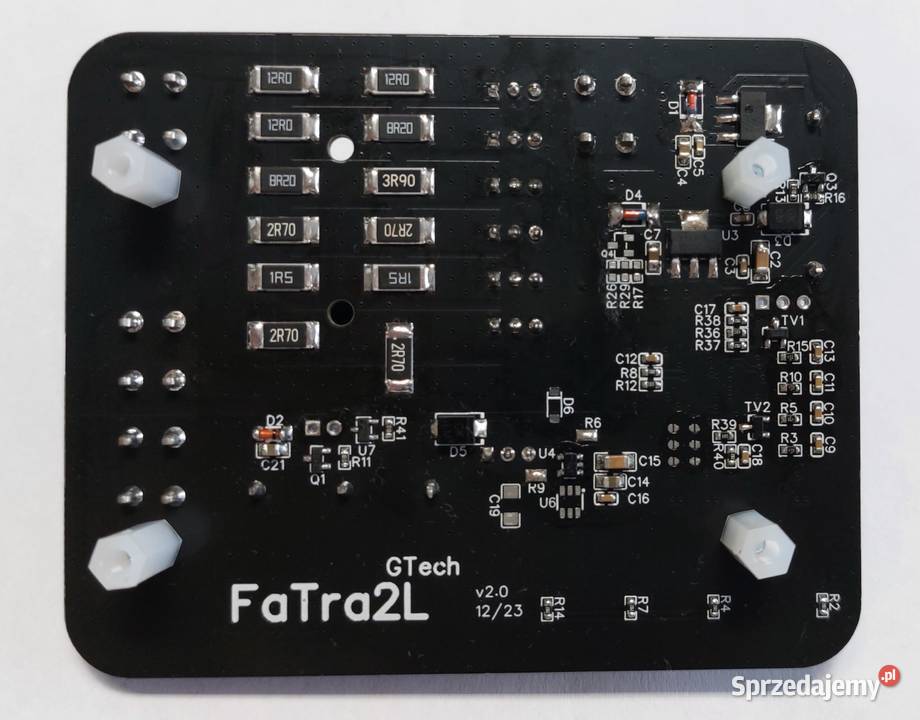

Moduł wyposażono w sześć rezystancyjnych kanałów obciążenia:
• zakres rezystancji od 0,68 Ω do 12 Ω,
• moc 4 W na każdy kanał,
• możliwość łączenia kanałów równolegle w celu uzyskania większego prądu obciążenia.
Obsługa zewnętrznego obciążenia
Dla testów wymagających większych prądów i mocy urządzenie umożliwia podłączenie zewnętrznego obciążenia:
• do 10 A pracy ciągłej,
• do 40 A prądu impulsowego.
Badanie źródeł wysokiego napięcia:
Maksymalne napięcie badanego źródła wynosi aż 80 V, dzięki czemu moduł może współpracować nie tylko z niskonapięciowymi przetwornicami DC/DC, ale również z wieloma zasilaczami przemysłowymi.
Rozbudowane zabezpieczenia:
Urządzenie monitoruje temperaturę elementów mocy.
W przypadku wzrostu temperatury:
• użytkownik otrzymuje powiadomienie,
• automatycznie redukowane jest wypełnienie impulsów,
• w przypadku dalszego wzrostu temperatury następuje automatyczne wyłączenie obciążenia, chroniące urządzenie przed uszkodzeniem.

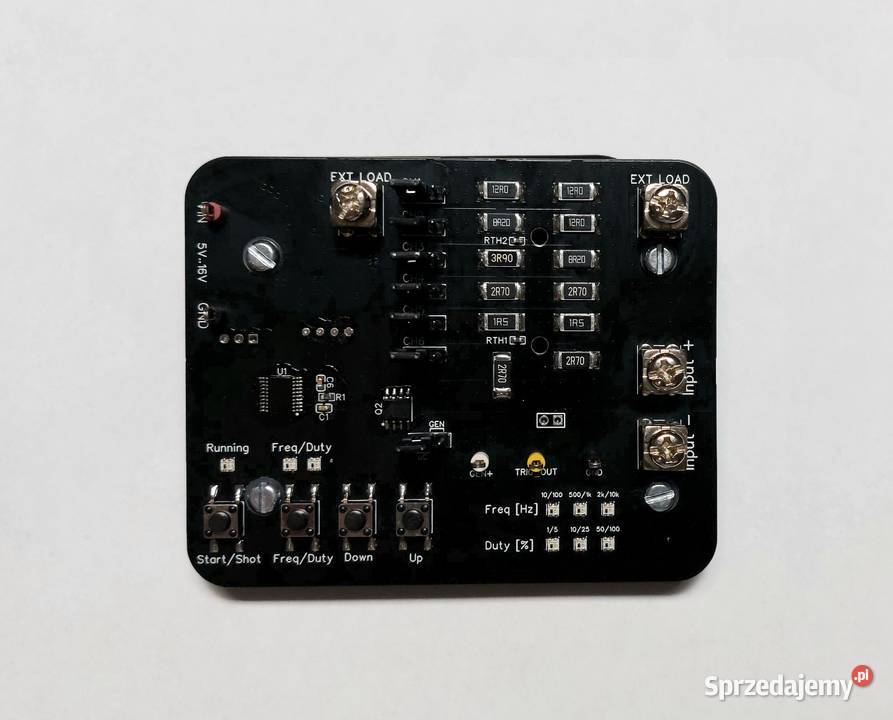

Łatwa integracja z aparaturą pomiarową:
Fast Transient Tool wyposażono w:
• wejście GEN+ umożliwiające wyzwalanie zewnętrznym generatorem,
• wyjście TRIG_OUT do synchronizacji z np. oscyloskopem.
Pozwala to wykonywać powtarzalne i precyzyjne pomiary odpowiedzi dynamicznej.
Solidna konstrukcja:
• zasilanie: 5–16 V
• wygodne złącza śrubowe umożliwiające stosowanie przewodów o dużym przekroju,
• niska indukcyjność połączeń dzięki krótkim ścieżkom i solidnym zaciskom,
• kompaktowe wymiary: 96 × 78 mm
• zaprojektowano i wyprodukowano w Polsce.
Specyfikacja techniczna:
Zasilanie 5–16 V
Częstotliwość pracy: 10 Hz – 10 kHz
Wypełnienie: 1–100%
Tryby pracy: Continuous / Single Shot
Rise Time: nawet do 50 ns
Fall Time: nawet do 90 ns
Kanały obciążenia: 6
Rezystancje: 0,68–12 Ω
Moc kanału (każdy): 4 W
Zewnętrzne obciążenie: do 10 A ciągle, do 40 A impulsowo
Maksymalne napięcie badanego źródła: 80 V
Wejście wyzwalające: GEN+
Wyjście synchronizacji: TRIG_OUT
Wymiary: 96 × 78 mm
Kraj produkcji: Polska
Zastosowania:
• projektowanie przetwornic DC/DC,
• strojenie pętli sprzężenia zwrotnego,
• analiza odpowiedzi dynamicznej,
• laboratoria badawczo-rozwojowe,
• serwis elektroniki,
• projektowanie zasilaczy impulsowych,
• badanie jakości stabilizacji napięcia,
• edukacja i prace naukowe.
Fast Transient Tool to profesjonalne narzędzie dla konstruktorów elektroniki, które znacząco skraca czas uruchamiania nowych projektów oraz ułatwia optymalizację parametrów przetwornic impulsowych. Dzięki bardzo szybkiemu przełączaniu obciążenia, szerokim możliwościom konfiguracji i współpracy z oscyloskopem pozwala w prosty sposób ocenić rzeczywistą stabilność badanego układu i dobrać optymalne parametry pętli regulacji.
