DIY PCB Zasilacz lampowy 6X5/EZ80 ECL82
- Piaseczno, mazowieckie
- 09 Sie 16:46
- Nr ogłoszenia: 69978599
- Dostępność: dostępne
1 / 8
Obserwuj
- Oferta od osoby prywatnej
- Stan nowe

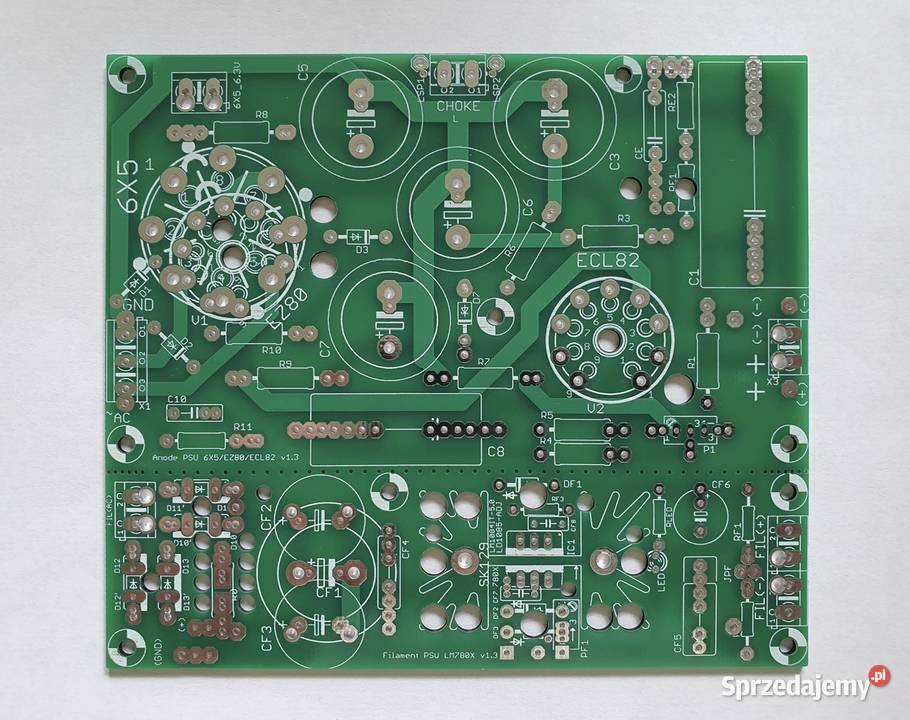

PCB - Zasilacz do lamp opartych na prostowniku 6X5 lub EZ80/EZ81 i pentodzie ECL82 (6BM8, 6F3P)
Wymiary: 113 x 130 mm
Płytka PCB składa się z dwóch sekcji:

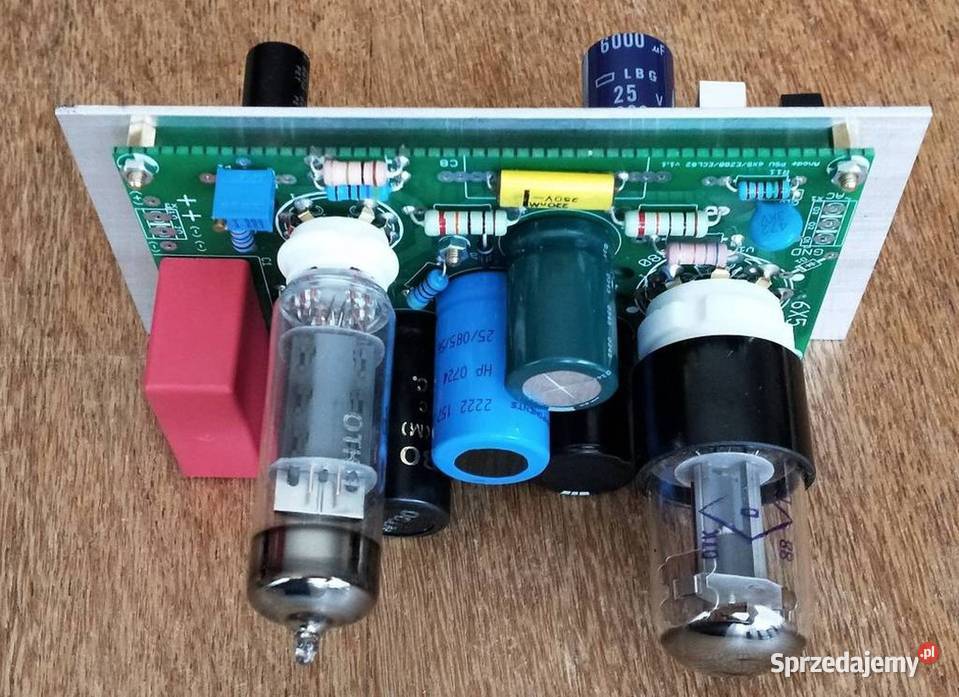

Sekcja 1: Zasilacz Anodowy
======================
Lampwy zasilacz anodowy na lampachy 6X5 (lub EZ80) + ECL82
wymagane gniazda do lamp - Octal 8pin (6X5) lub Noval 9pin (EZ80) i Noval 9pin (ECL82)
Wymagany transformator z uzwojeniem symetrycznym 280V-0-280V.
Istnieje jednak możliwość zastosowania dodatkowych diod krzemowych dla standardowego transformatora - z jednym uzwojeniem wtórnym.
Sekcja 2: Zasilacz Żarzenia
======================
Możliwość zastosowania 3 rodzajów stabilizatorów!
stabilizator LM7806 + jedna dioda Schottky'ego lub LM7805 + dwie standardowe diody krzemowe dla uzyskania 6,3V
lub stabilizator LDO LM1085IT-5.0 (3A) / LM1084IT-5.0 (5A) + dwie standardowe diody krzemowe dla uzyskania 6,3V
lub stabilizator LDO LM1084/85/86-ADJ + dzielnik rezystorów (potencjometr)

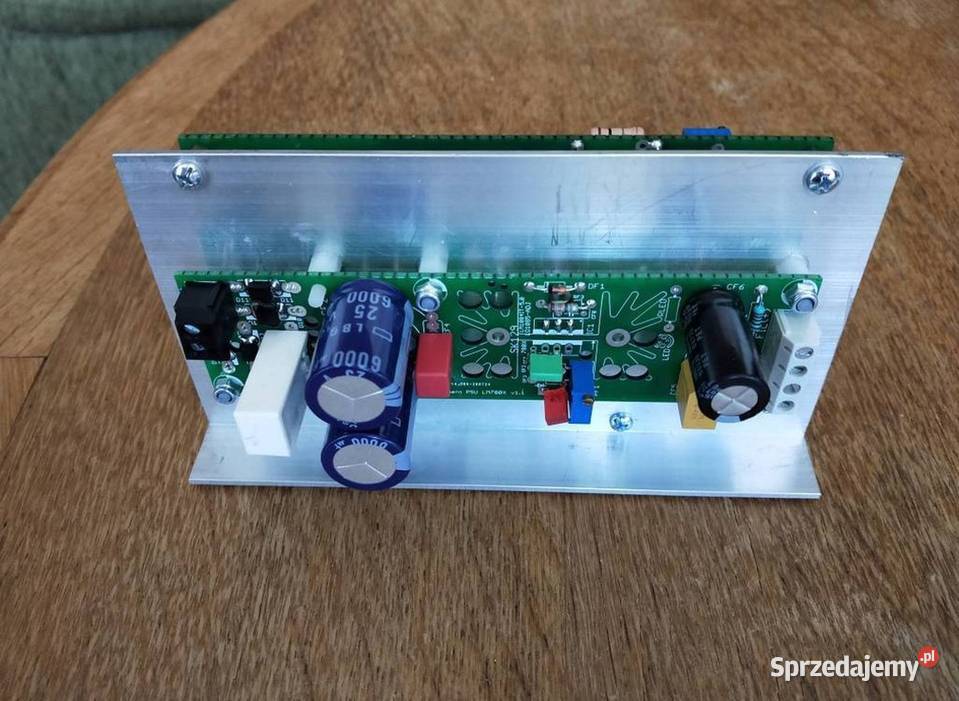

Po rozdzieleniu płytki część anodową można zamontować pionowo w obudowie 2U.
wymiary: 77 x 130mm (przykład tak złożonego zasilacza na zdjęciach)
Rolę radiatora pełni aluminiowy kątownik.
Stabilizator przykręca się przez dedykowany otwór w płytce drukowanej.
Szerokość takiego zasilacza to około 130mm
(w zależności od kondensatorów użytych w sekcji żarnika)
==============
!!! UWAGA !!!
==============
Ze względu na wysokie napięcia wystepujące w układzie, należy zachować ostrożność podczas budowy i używania układu.
Konstrukcja raczej dla doświadczonych konstruktorów - wymagana jest znajomości elektroniki i czytania schematów.
Skontaktuj się
Mariusz
Liczba odsłon: 364
Zgłoś nadużycie
100 zł
