CNConv moduł kontroli sterowania frezarką cnc 3 osie
- Śrem, wielkopolskie
- 10 Sie 09:05
- Nr ogłoszenia: 65376582
- Dostępność: dostępne
1 / 9
Obserwuj
- Oferta od firmy
- Stan nowe
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Gotowa elektronika, moduł kontroli pozwalający sterować dowolnym urządzeniem CNC model: DScncONV21 v3.1

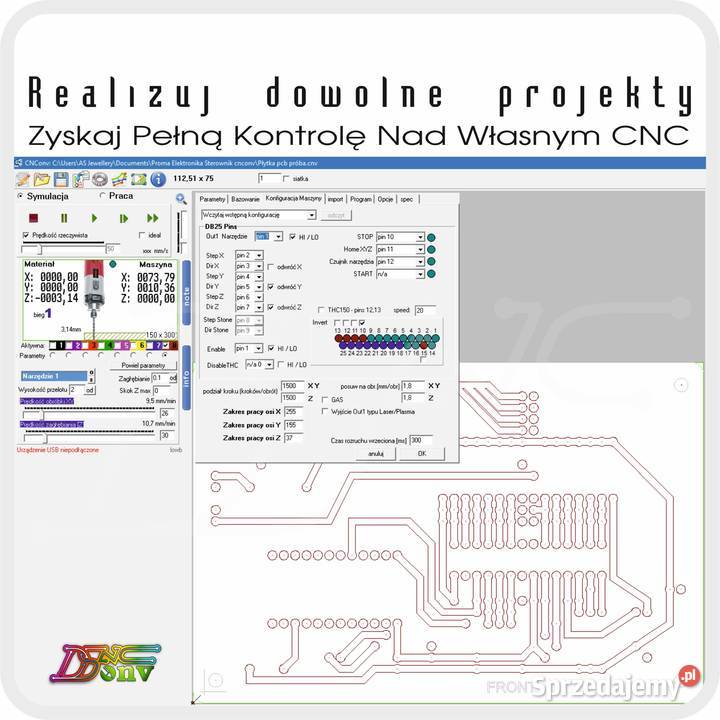

Postaw na obsługę znanego Polskiego programu CNCONV, który dzięki plikom grafiki wektorowej umożliwia na wdrążenie realizacji 2,5D na frezarce CNC w bardzo łatwy i intuicyjny sposób.
Program nie obsługuje g-Code wprowadza w ruch urządzenie cnc przy pomocy zaimportowanych do programu zdjęć, lub projektów w grafice wektorowej, tzw., format plotera hpgl .plt lub dxf
Bardzo łatwa obsługa, idealna dla grafików chcący wcielić w życie swoje projekty!

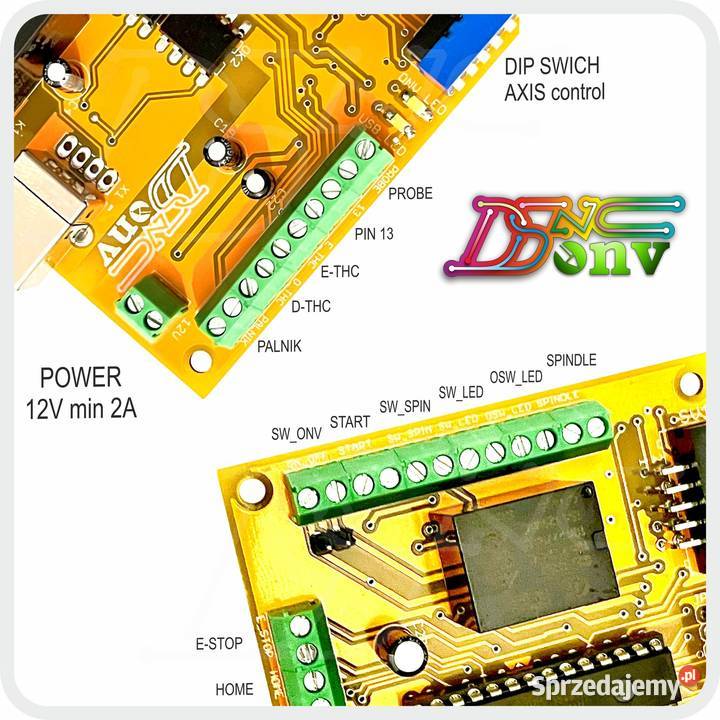

kompletny układ zawiera:

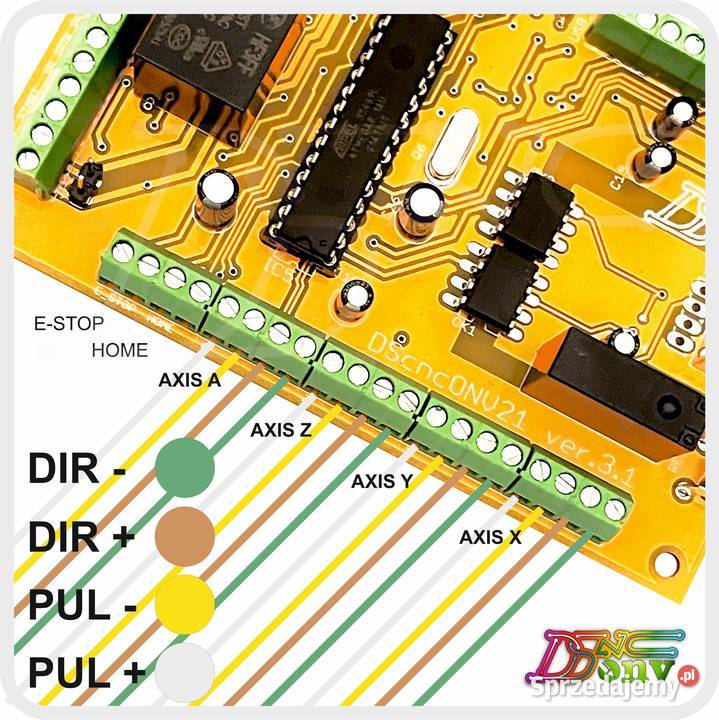

1. Wyprowadzenie na zewnętrzne dowolne moduły sterowania/drivery na układzie wyposażonym w 4 sloty wyjścia do obsługi dowolnego typu silników krokowych 4-pinowych w standardzie A1 A2 B1 B2 układ Step/Dir
2. Wbudowany przełącznik DIP zamiast standardowej zworki kontrolujący układ w tym łatwą obsługę przypisania 4 drivera jako double jednej osi do kontroli dwóch silników w jednym trybie posuwu.
3. Wbudowany modul zasilania oświetlenia led 12v z wyjściem na zasilacz
4. Oświetlenie led wrzeciona z możliwością montażu przycisku on off

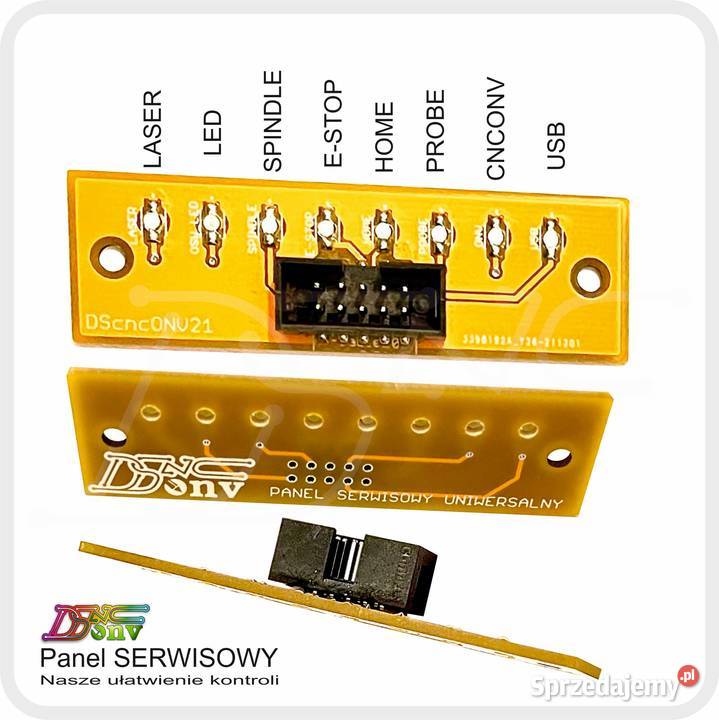

5. Moduł panelu serwisowego z sygnalizacja led
6. Złącze USB typu B do komunikacji PC
7. Przycisk reset
8. Złącze On off kontrolera dla przycisku lub zworką dla działania ciągłego
9. Obsługa 4 silnikow osi XYZA lub XYYZ lub standard XYZ
10. Wyprowadzenie sygnału kontroli wrzeciona za pośrednictwem zewnetrznego dowolnego typu modułu wrzeciona frezującego np.: obsługa falownika
11. Obsługa czujników krańcowych dla każdej osi 6szt

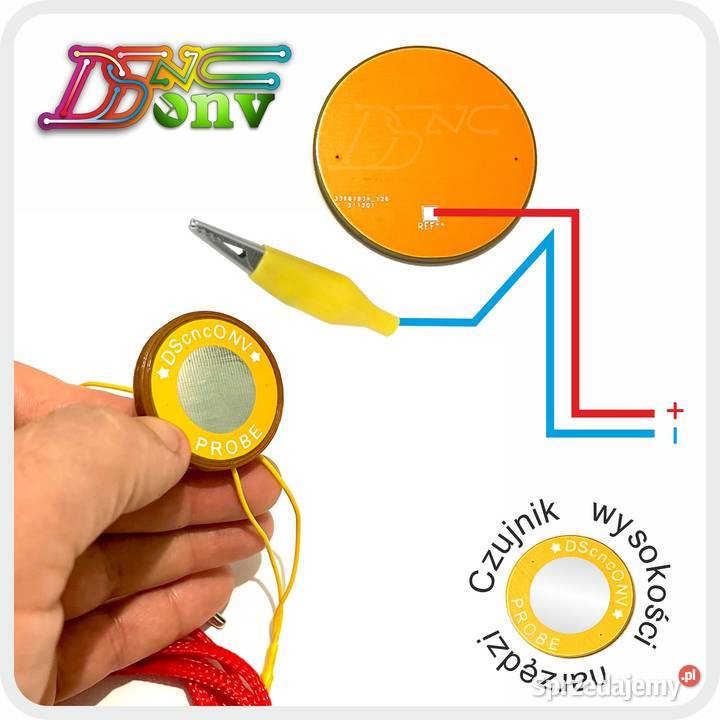

12. Obsługa czujnika wysokości narzedzi SONDA
13. Przypisanie funkcjonalności dodatkowych, typu chłodzenie
14. Obsługa przycisku bezpieczeństwa
- Stara wersja kontrolera była wykonana na LPT
Nowa jest z komunikacją po USB-B
- stara wersja do obsługi wymagała zewnetrznego, gotowego, wyposażonego w odpowiednie komponenty kontrolera do sterowania maszyną, port LPT umożliwiał tylko uruchomienie oprogramowanie cnconv
Nowa wersja nie wymaga kompletnego kontrolera, a pozwala na dowolnie rozbudowaną konfigurację maszyny, czy uruchomienie zestawów na bazie posiadanych komponentów
Idealna alternatywa dla użytkowników profesjonalnych urządzeń cnc
Masz problemy z obsługą Mach3 lub innym oprogramowaniem przejdź na CNCONV !
Prosimy pobrać cnconv v15.6.4
PROGRAM NIE OBSŁUGUJE G-KODÓW !!!
Główne parametry CNConv:
- obsługa 3 osi + silnik głowicy kującej
- obsługa 3 osi + double silnik na oś Y
- generowane sygnały Step/Dir w standardzie TTL
- generowane sygnałów Step/Dir dla silnika głowicy kującej
- częstotliwość generowanego sygnału do 100kHz
- akceptowane typy plików – HPGL (plt); Excellon; BITMAPY (bmp, jpg) - rytowanie, kucie, DXF
grawerowanie w kamieniu, szkle i innych.
- wejścia krańcówek bazowych, czujnika długości narzędzia przycisku Stop i Start, oświetlenie led 12V, włącznik/wyłącznik kontrolera,, oświetlenia
- dowolne drivery
- dowolny typ silnika wrzeciona
- wyjście załączające wrzeciono, sygnał enable dla silników
- profesjonalny układ na płycie pcb
- rozdzielczość sprzętowa 0.05
- zabezpieczenia przed przeciążeniem
- w pełni funkcjonalne darmowe oprogramowanie
Zakup zawiera:
1. Układ kontrolera w obudowie otwartej z plexy z otworami do montażu Lub układ kontrolera w uniwersalnej obudowie zamkniętej do indywidualnego rozmieszczenia przewodów/ połaczeń

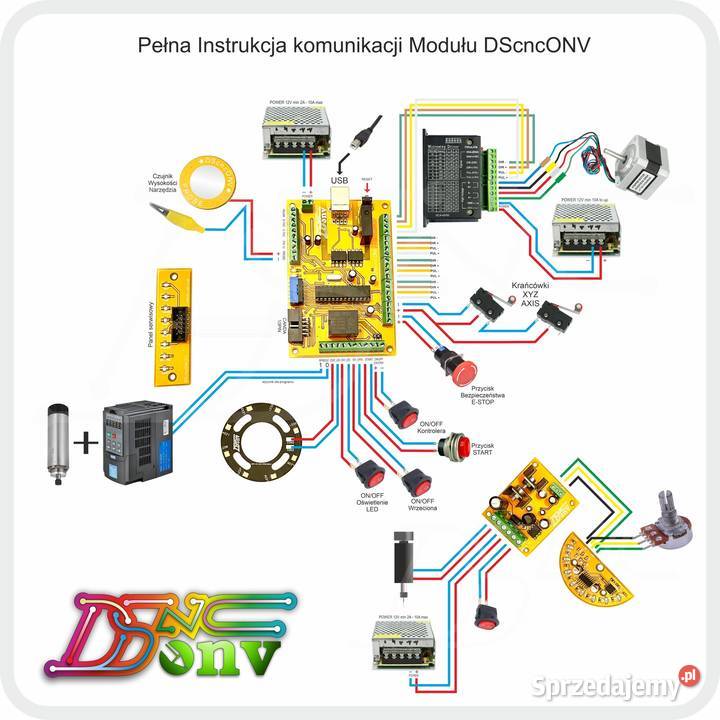

2. Oprogramowanie oraz instrukcje obsługi, instrukcje komunikacji peryferiów urządzenia, przygotowane darmowe projekty, szkolenia wysyłane na mail po otrzymaniu kontrolera.
3. Instrukcje DIP switch

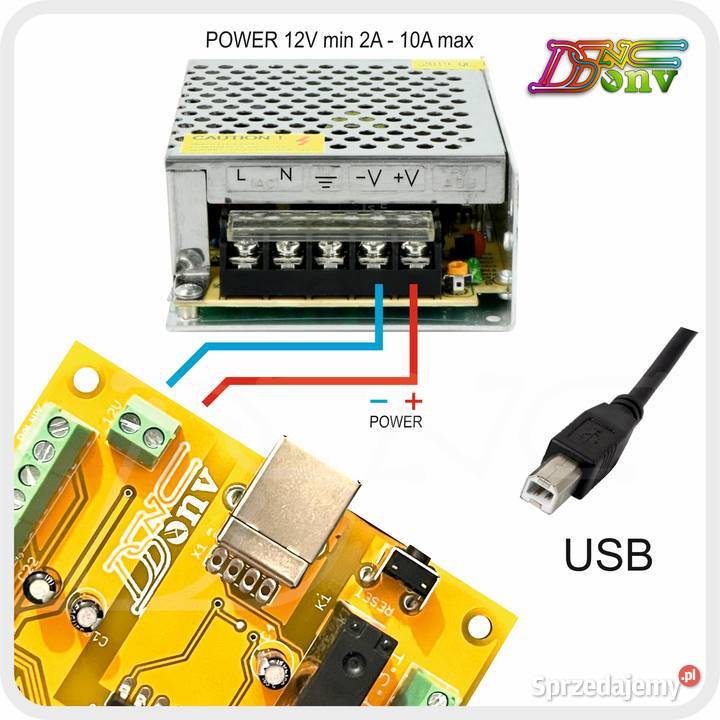

4. Zasilacz obsługujący kontroler oraz oświetlenie led
Do uruchomienia niezbędne
1. Drivery (dowolny typ)
2. Kabel USB-B (jak do drukarki)
3. Moduł wrzeciona z wrzecionem lub wrzeciono z falownikiem
Dodatkowo:
1. Włączniki 4 szt do kontroli układu kontrolera, wrzeciona, oświetlenia, zasilacza
2. Potencjometr obrotów wrzeciona 10 Ohm lub falownik
3. Czujnik wysokości narzędzia SONDA (sprawdź nasze produkty)
4. Oświetlenie wrzeciona (sprawdź nasze produkty)
5. Panel serwisowy (sprawdź nasze produkty)
