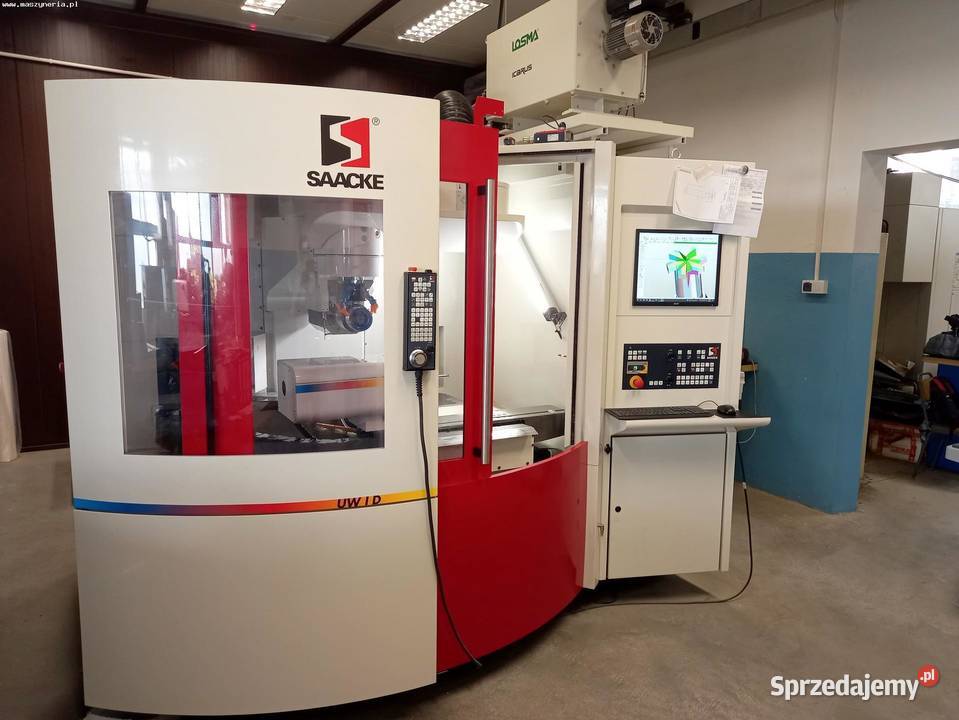

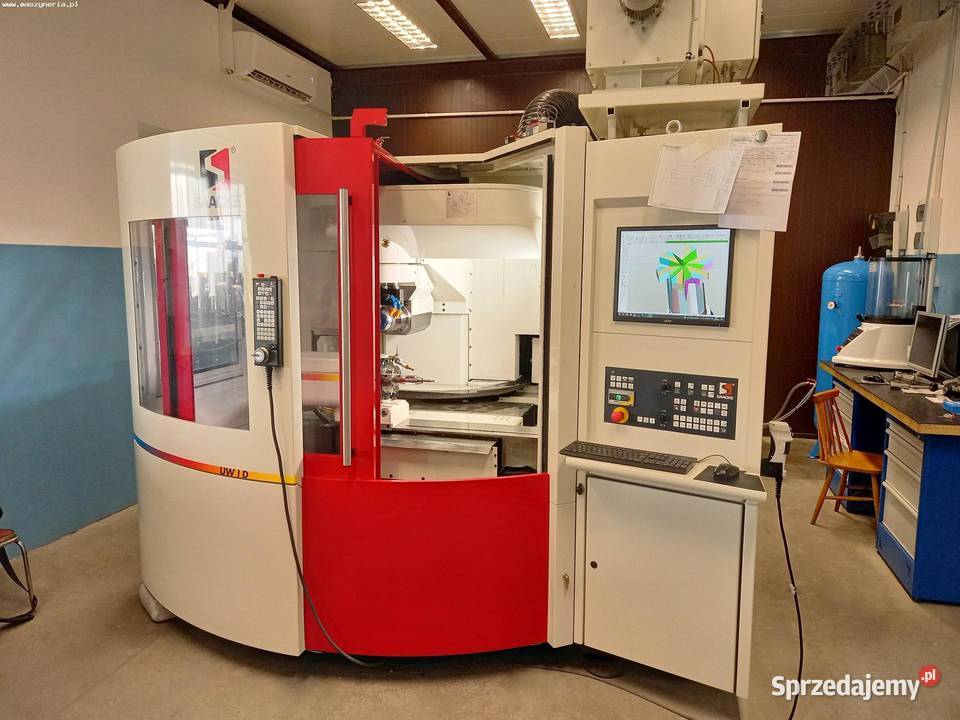

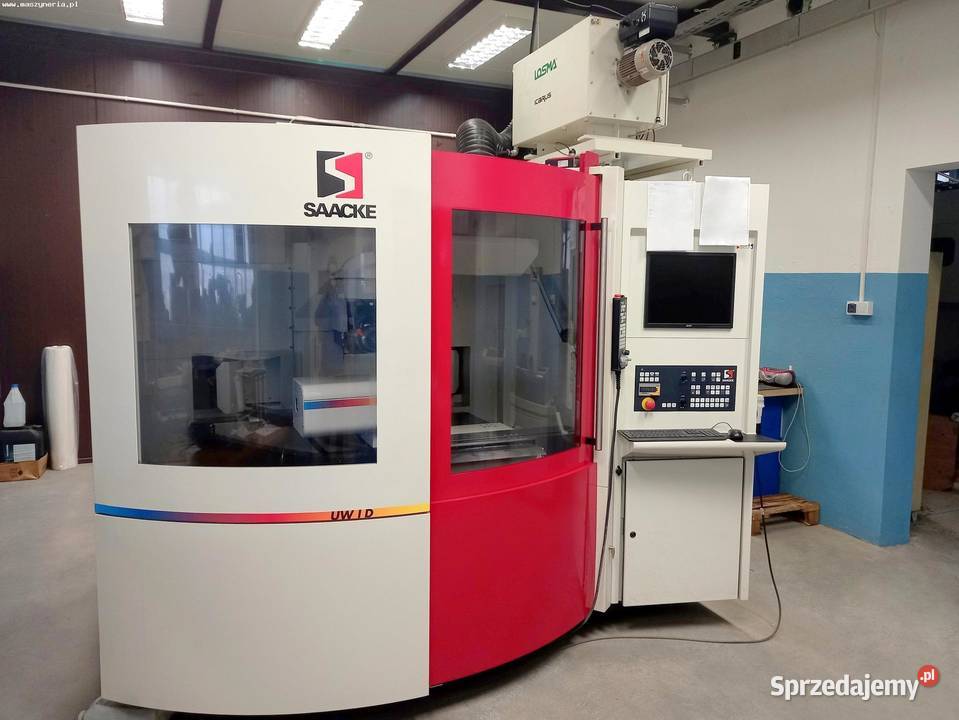

Centrum szlifierskie CNC SAACKE UW I D
- Jelenia Góra, dolnośląskie
- 29 Sie 04:33
- Nr ogłoszenia: 67630887
- Dostępność: dostępne
PARTNER PREMIUM
1 / 3
Obserwuj
- Oferta od firmy
- Stan używane
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Szybki kontakt: +48 *** *** ***
Centrum szlifierskie CNC SAACKE UW I D zbudowane w 2020 roku w Niemczech, przeznaczone jest do w pełni zautomatyzowanego procesu szlifowania na mokro szerokiego zakresu narzędzi skrawających, t.j. noże, frezy oraz wiertła.
Dane techniczne szlifierki CNC SAACKE UW I D
- 5 osi sterowanych numerycznie (X, Y, Z, A, B)
- długość posuwów w osiach X/Y/Z: 625/305/305 mm
- zakres obrotu głowicy szlifierskiej w płaszczyźnie poziomej: 245°
- prędkość posuwów w osiach X,Y,Z: 0-15 m/min
- prędkość skrętu głowicy szlifierskiej: 120°/s
- maksymalna długość narzędzia (od przedniej krawędzi wrzeciennika): 430 mm
- maksymalna długość narzędzia (w kłach): 480 mm
- maksymalna średnica narzędzia: 250 mm
- przestrzeń robocza (dł. x szer.): 3000 x 2100 mm
- użyteczna powierzchnia stołu dla koników i lunet: 900 x 185 mm
- ilość stacji w obrotowym magazynie na tarcze szlifierskie: 6 szt.
- maksymalna średnica tarczy szlifierskiej: 150 mm
- zakres regulacji prędkości obrotowej elektrowrzeciona szlifierskiego (oś B): 2000-10000 obr/min
- moc elektrowrzeciona szlifierskiego (oś B): 16 kW
- maksymalna prędkość obrotowa wrzeciona (oś A): 600 obr/min
- przekrój wrzeciona (oś A): fi 32 mm
- dokładność indeksacji wrzeciona (oś A): ± 15
- moc wrzeciona: 3 kW
- wysokość kłów: 195 mm
- dokładność: 0,0001 mm
- roboczogodziny: 6094 h
- czas pracy wrzeciona: 2204 h
- układy pomiarowe położenia (oś B): układ pośredni
- moc napędu osi X: 3 kW
- moc napędu głowicy szlifierskiej (oś Y): 3 kW
- moc sani poprzecznych (oś Z): 3 kW
- moc obrotu głowicy szlifierskiej (oś B): 3 kW
- zasilanie: 3x 400 V; 50 Hz
- waga maszyny UW I D: ok. 4900 kg
Wyposażenie ostrzałki CNC SAACKE UW I D
- sterownik CNC NUM Flexium Plus rozszerzony o dodatkowe funkcje t.j.:
kompletny program do produkcji i ostrzenia frezów
szlifowanie złożonych narzędzi kształtowych za pomocą plików DXF
kompletny program do produkcji i szlifowania wierteł, wierteł stopniowych z różnymi formami czoła, rozwiertaków, pogłębiaczy i gwintowników
szlifowanie na okrągło frezów, wierteł i frezów kształtowych
program NUMROTO do trójwymiarowej kontrolii kolizji oraz symulacji szlifowania wierteł, frezów i narzędzi specjalnych bezpośrednio na jednostce PC
- sonda pomiarowa: RENISHAW 3D
- szklane liniały pomiarowe: HEIDENHAIN
- automatyczny system wymiany tarcz szlifierskich
- elektrowrzeciono szlifierskie chłodzone cieczą
- cyfrowe serwonapędy: NUM
- hydrauliczny uchwyt zaciskowy: SCHUNK
- jednostka PC
- stożek wrzeciona: ISO 50
- oświetlenie przestrzeni roboczej
- nakrętka złączkowa do mocowania tulejek redukcyjnych
- kołnierz do mocowania tarcz szlifierskich z automatycznym szybkim mocowaniem: HSK-E50
- tuleja zaciskowa M24 dla stożka chwytu DIN 69871
- szafa sterująca z agregatem chłodzącym
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
Proszę o kontakt telefoniczny:
Tomasz Konieczko
tel. +48 *** *** ***
Skontaktuj się
MASZYNERIA SP. Z O.O.
Liczba odsłon: 561
Zgłoś nadużycie
1 300 000 zł
