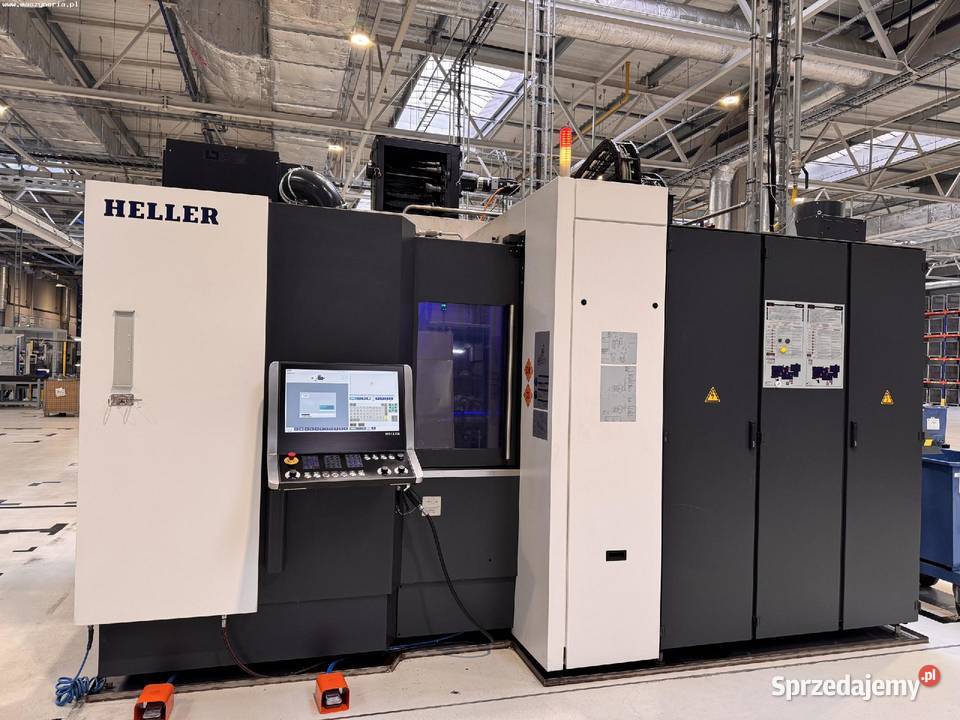

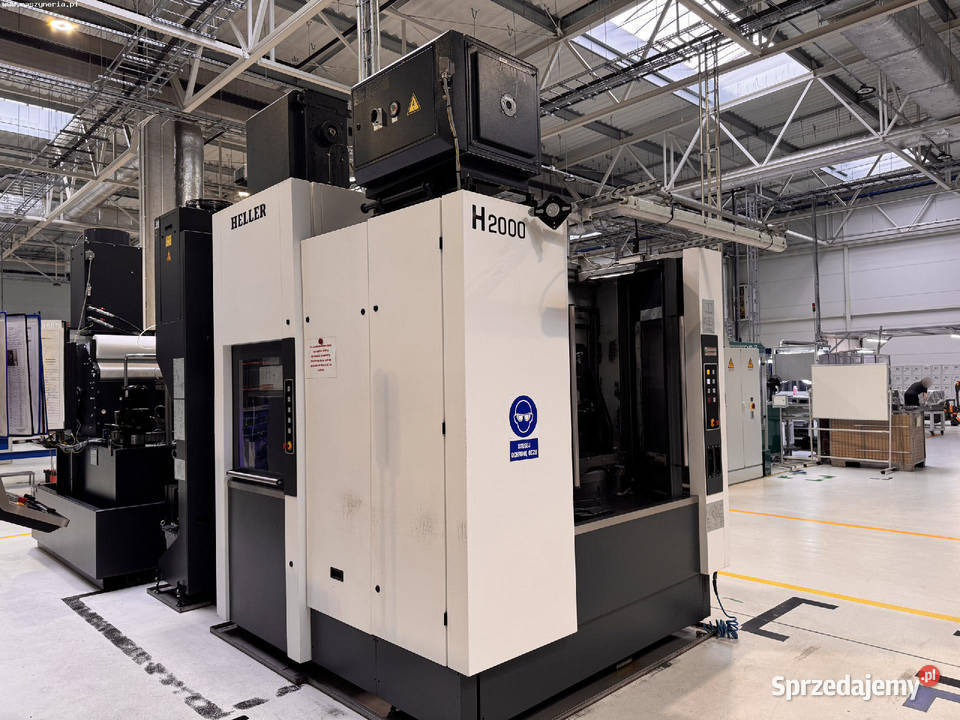

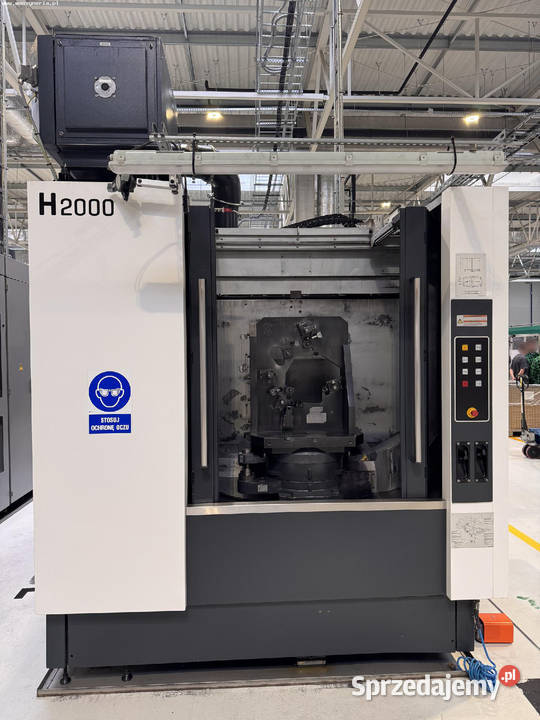

Centrum obróbcze HELLER H 2000 zbudowane zostało w 2022 roku Heller Maschinenfabrik GmbH.
Specyfikacja techniczna frezarki CNC HELLER H 2000
Dane ogólne
- liczba osi: 4 (X,Y,Z,B)
- posuw w osi X/Y/Z: 630/630/630 mm
- posuw przyśpieszony w osi X/Y/Z: 80/80/90 m/min
- przyśpieszenie osi X/Y/Z: 10/10/12 m/s2
- siła posuwu w osi X/Y: 10 kN
- siła posuwu w osi Z: 15 kN
- tolerancja pozycjonowania osi liniowych: 0,005 mm

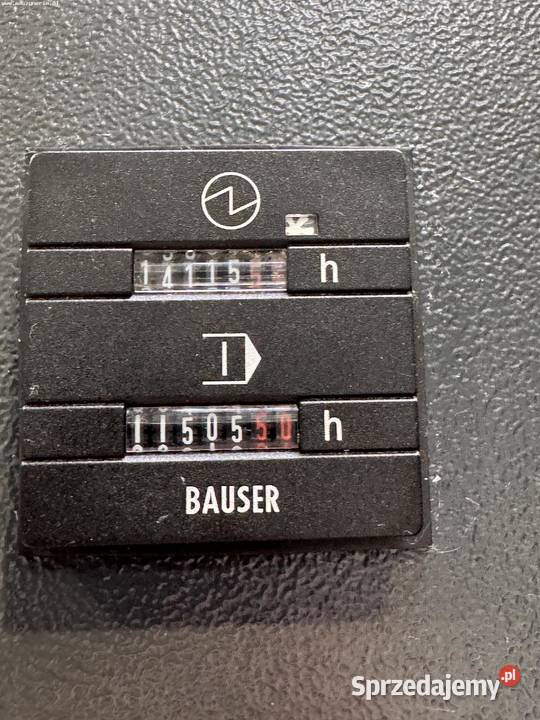

- roboczogodziny: 11505 h
- ciśnienie sprężonego powietrza: 5-6 bar
- punkt rosy sprężonego powietrza: 3°C
- czystość sprężonego powietrza: < 5 µm
- maksymalna zawartość oleju w sprężonym powietrzu: 0,1 mg/m3
- całkowita moc maszyny bez systemu filtracji chłodziwa: ok. 31 kVA
- dopuszczalna temperatura otoczenia: 10–45°C
- zasilanie: 3 x 400 V; 50 Hz
- wymiary maszyny HELLER H2000 wraz z systemem filtracji chłodziwa i transporterem wiórów (dł. x szer. x wys.): 6300 x 2950 x 3400 mm

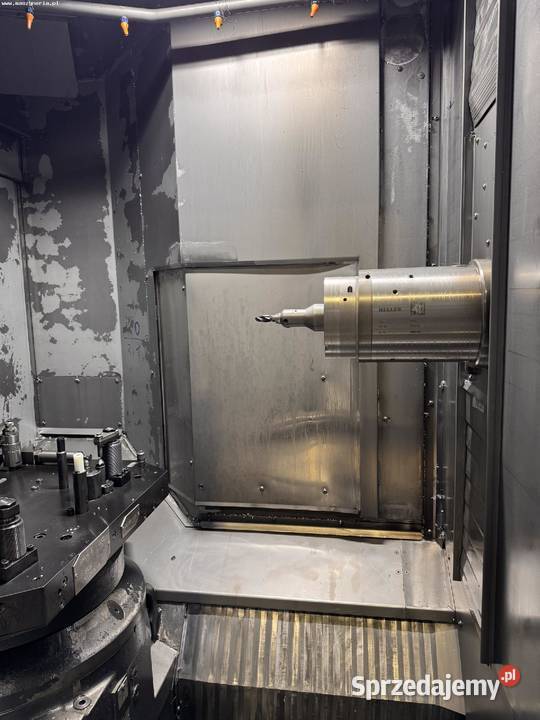

Wrzeciono
- jednostka skrawająca SC 63i Speed Cutting
- maksymalna prędkość obrotowa wrzeciona: 16000 obr/min
- minimalna prędkość obrotowa wrzeciona: 5 obr/min
- stożek wrzeciona HSK-A 63 (DIN 69893)
- moc napędu wrzeciona: 45 kW
- moment obrotowy wrzeciona: 103 Nm
- średnica łożyska wrzeciona: 80 mm

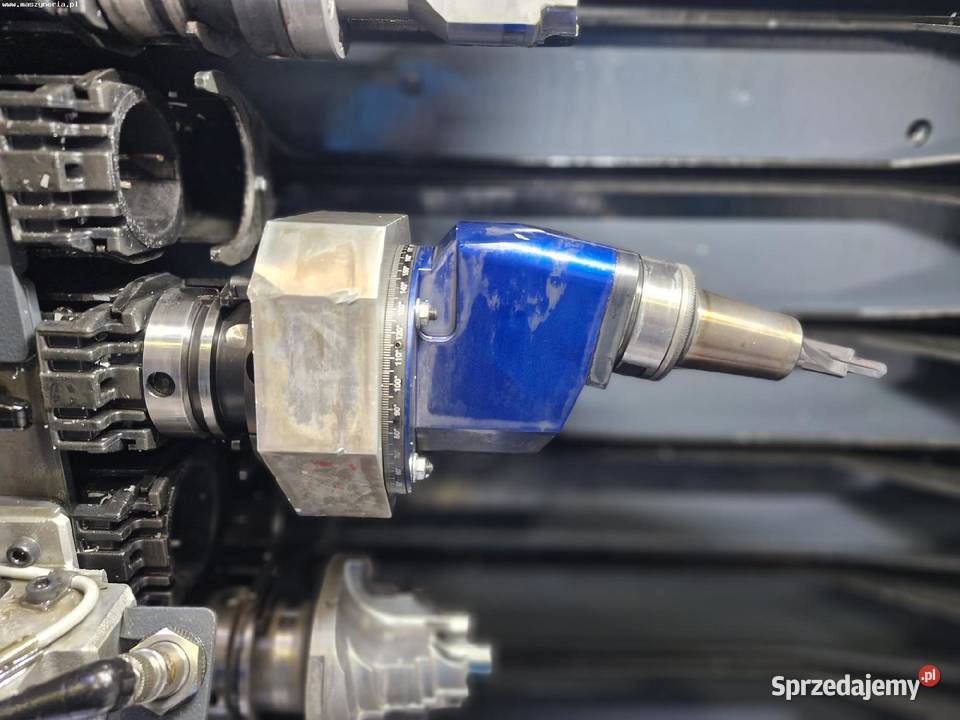

- możliwość mocowania głowic kątowych
System automatycznej wymiany palet
- maksymalna waga detalu (załadunek dwustronny): 800 kg
- maksymalna waga detalu (załadunek jednostronny): 600 kg
- maksymalna średnica detalu: 720 mm
- maksymalna wysokość detalu: 850 mm
- wymiary palety (dł. x szer.): 400 x 500 mm
- czas wymiany palety (z hydraulicznym mocowaniem): 10,5 s
- czas wymiany palety (bez hydraulicznego mocowania): 10 s
- dokładność wymiany palety w osi X/Y/Z: 0,01 mm
- maksymalny moment bezwładności palety względem osi B: 36 kgm2
- stanowisko załadunku z ręcznie obracaną paletą (4x 90°)
- paleta z układem otworów DIN (2 szt.)
- pneumatyczna kontrola podparcia detalu
- redukcja ciśnienia hydraulicznego do 60 bar dla istniejących przyrządów
- interfejs mediów do mocowania detalu (5 obwodów, hydraulika do 80 bar)
- sterowanie dodatkową linią hydrauliczną w przestrzeni roboczej
Stół obrotowy NC
- zakres obrotu w osi B: 360°
- prędkość obrotu osi B: 40 obr/min
- dokładność indeksowania osi B: 0,001°
- tolerancja pozycjonowania kątowego osi B: 8″
- maksymalny moment styczny (stół obrotowy NC): 5000 Nm
- maksymalny moment przechylający (stół obrotowy NC): 8000 Nm
Magazyn narzędzi
- liczba pozycji: 80
- maksymalna średnica narzędzia (sąsiednie pozycje puste): 160 mm
- maksymalna średnica narzędzia (sąsiednie pozycje zajęte): 72 mm
- maksymalna długość narzędzia: 410 mm
- maksymalna waga narzędzia (sąsiednie pozycje puste): 12 kg
- maksymalna waga narzędzia (sąsiednie pozycje zajęte): 3,5 kg
- czas wymiany narzędzia (wiór-wiór): 2,2 s
- uchwyt narzędziowy: HSK 63
- panel obsługi przy stanowisku przygotowania narzędzi
System filtracji chłodziwa
- filtr papierowy
- dokładność filtracji: 40 µm
- pojemność zbiornika: 1200 l
- IKZ 50 bar
- wydajność IKZ przy 50 bar: 33 l/min
- maksymalna moc systemu filtracji chłodziwa: 14 kVA
- płukanie przestrzeni roboczej
Wyposażenie frezarki HELLER
- sterowanie CNC: SIEMENS SINUMERIK 840D SL
zintegrowany monitoring narzędzi (IPM)
kontrola złamania narzędzia
automatyczny cykl przygotowania i zakończenia produkcji
liczniki czasu pracy i ilości wyprodukowanych sztuk
rejestracja danych produkcyjnych (BDE)
interfejs w języku polskim i niemieckim

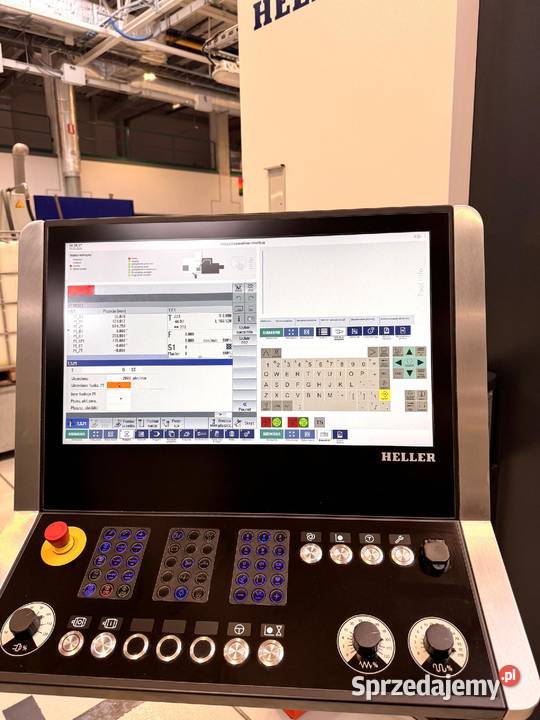

- panel operatorski 24” z ekranem dotykowym: HELLER Operation Interface
- pakiet SPEED – stół obrotowy NC, zwiększona prędkość posuwu przyśpieszonego,, zwiększona prędkość wymiany narzędzi, AutoSet, ekstrakcja narzędzia, transformacja płaszczyzny (CYCLE800 – Siemens)
- stół obrotowy NC
- wrzeciono z układem chłodzenia i kompensacją temperatury
- 80-pozycyjny, łańcuchowy magazyn narzędzi
- system automatycznej wymiany palet
- serwonapędy we wszystkich osiach z enkoderami inkrementalnymi
- bezpośredni system pomiarowy w postaci liniałów szklanych

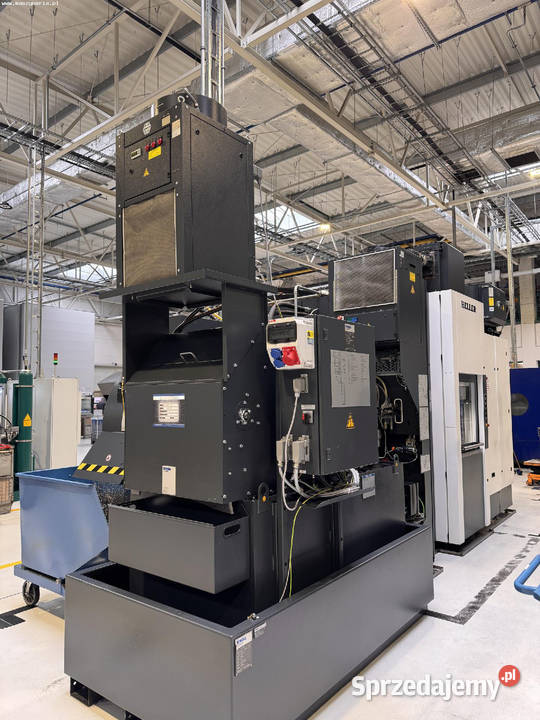

- system filtracji chłodziwa: KNOLL VRF 250
- taśmowy transporter wiórów do obróbki na mokro
- wanna na wióry z czujnikiem wycieku
- system zarządzania energią HELLER BLUE
- system odciągu mgły olejowej/ emulsji
- układ chłodziwa z komponentami SMC
- agregat chłodzący woda–powietrze dla wrzeciona i szafy sterowniczej
- urządzenie do chłodzenia chłodziwa z układem kompresorowym
- zintegrowany pistolet powietrza i wody
- układ pneumatyczny oparty o komponenty FESTO
- system centralnego smarowania olej-powietrze
- prowadnice rolkowe o niskim współczynniku tarcia we wszystkich osiach liniowych
- lampa sygnalizująca stan pracy maszyny
- interfejs OPC UA (tylko odczyt, w połączeniu z rejestracją danych produkcyjnych)
- elementy do posadowienia maszyny, tłumiące drgania
- nadmuch szyby drzwi roboczych
- oznakowanie specjalne w języku polskim i niemieckim
- oznaczenie ukrytych urządzeń na osłonach
- dokumentacja techniczna w języku polskim + wersja cyfrowa (PDF, CD)
- dokumentacja bezpieczeństwa (LOTO – Lockout/Tagout)
- dokumentacja serwisowa, listy części zamiennych i komponentów kontrolnych
- rozszerzona lista części zamiennych i eksploatacyjnych
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
Proszę o kontakt telefoniczny:
Tomasz Konieczko
tel. +48 *** *** ***
