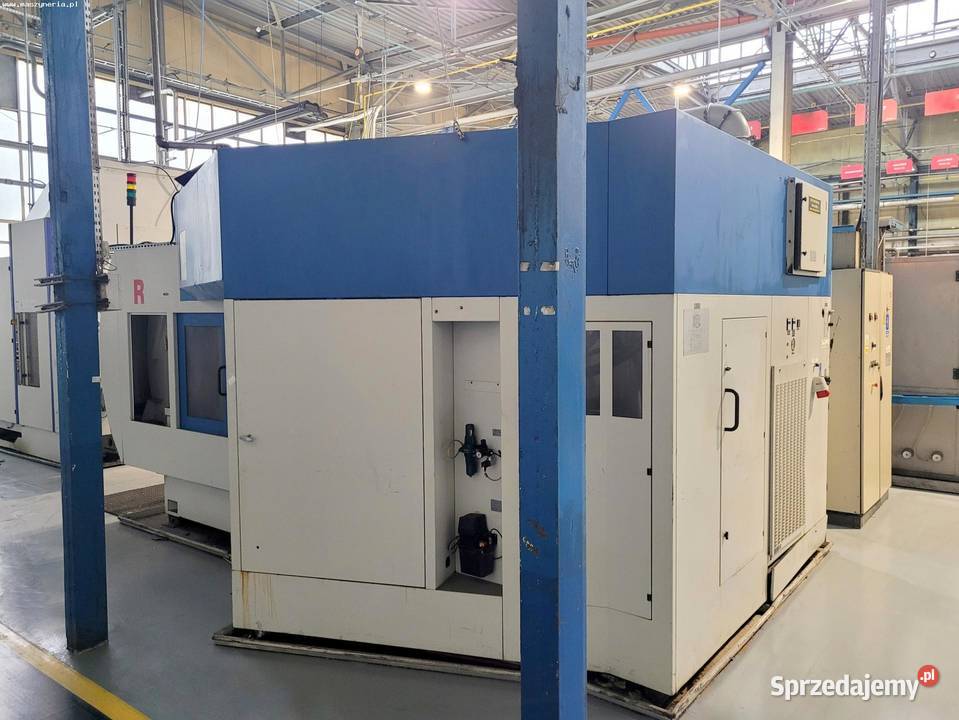

Centrum obróbcze CNC SAMAG MFZ 2-2
- Jelenia Góra, dolnośląskie
- 03 Wrz 05:25
- Nr ogłoszenia: 70143034
- Dostępność: dostępne
PARTNER PREMIUM
1 / 3
Obserwuj
- Oferta od firmy
- Stan używane
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Szybki kontakt: +48 *** *** ***
Centrum obróbcze CNC SAMAG MFZ 2-2 wyprodukowane zostało w 2005 roku w Niemczech. Podczas eksploatacji frezarka dwuwrzecionowa SAMAG przepracowała około 40000 godzin i była na bieżąco serwisowana.
Specyfikacja techniczna frezarki CNC SAMAG MFZ 2-2
Dane ogólne
- liczba osi: 3 + 1 oś obrotowa
- stół obrotowy (2 szt.)
- posuw w osi X: 450 mm
- posuw w osi Y (skok roboczy): 500 mm
- posuw w osi Y (całkowity skok wraz z wymianą narzędzia): 775 mm
- posuw w osi Z: 450 mm
- prędkość posuwów w osi X,Y,Z: 1- 10000 mm/min
- posuwy przyśpieszone w osi X,Y,Z: 60000 mm/min
- siła posuwów w osiach X,Y,Z: 8000 N
- przyśpieszenie osi X,Y: 0,6 g
- przyśpieszenie osi Z: 0,8 g
- dokładność powtarzania: 0,002 mm
- roboczogodziny: ok. 40000 h
- ciśnienie układu hydraulicznego: 160 bar
- pojemność zbiornika oleju układu hydraulicznego: 100 l
- ciśnienie robocze układu pneumatycznego: 6 bar
- pobór mocy: 72 kVA
- temperatura otoczenia: 15-35°C
- zasilanie: 3x400±10% V; 50 Hz
- wymiary filtra taśmowego grawitacyjnego (dł. x szer. x wys.): 2450 x 1505 x 1850 mm
- wymiary transportera wiórów (dł x szer. x wys.): 2885 x 1095 x 1829 mm
- waga pustego transportera wiórów: 620 kg
- waga pustego zbiornika na czystą wodę: 930 kg
- wymiary maszyny (dł. x szer. x wys.): 7000 x 4000 x 3700 mm
- całkowita waga maszyny: ok. 22000 kg
Wrzeciono
- liczba wrzecion: 2
- wrzeciono: GMN HCS 220-16000/28
- zakres prędkości obrotowej wrzeciona: 4200-16000 rpm
- średnica tulei: 220 mm
- moc (60/100% ED): 28/28 kW
- system mocowania narzędzi: OTT
- uchwyt narzędziowy: HSK A63
- odstęp między wrzecionami: 450 mm
- waga wrzeciona: 110 kg
Magazyn narzędziowy
- pojemność: 100 szt.
- maksymalna waga narzędzia: 8 kg
- maksymalna długość narzędzia: 320 mm
- maksymalna średnica narzędzia: 80 mm
Automatyczna wymiana stołów (oś W)
- kąt obrotu: 0-180°
- kąt podziału: 3°
- dokładność podziału: ± 3"
- czas obrotu o 180°: 4,5 s
- średnica płyty czołowej/łożyska oporowego: 500/345 mm
- maksymalna prędkość obrotowa napędu/łożyska oporowego: 15/20 obr/min
- moment bezwładności: 140 kgm2
- dopuszczalny moment pochylenia: 8000 Nm
- dopuszczalny moment styczny napęd/łożysko oporowe: 10000/5000 Nm
Osie stołów obrotowych (oś A1/A2)
- kąt podziału: 3°
- dokładność podziału: ± 3"
- czas obrotu o 180°: 3,5 s
- średnica płyty czołowej/łożyska oporowego: 345 mm
- maksymalna prędkość obrotowa: 20 obr/min
- moment bezwładności: 20 kgm2
- dopuszczalny moment pochylenia: 3000 Nm
- dopuszczalny moment styczny napęd/łożysko oporowe: 5000 Nm
Uchwyt detalu (osie B)
- kąt indeksowania (serracja): 5°
- dokładność indeksowania (serracja): ± 3"
- dokładność pozycjonowania indeksowania NC: ± 15°
- średnica płyty czołowej: 210 mm
- maksymalna prędkość obrotowa: 20 obr/min
- maksymalny moment pochylenia (z hydraulicznym urządzeniem chwytającym): 1000 Nm
- maksymalny moment styczny (z hydraulicznym urządzeniem chwytającym i zaciśniętą serracją): 1400 Nm
- obciążenie osiowe: 5 kN
Wyposażenie centrum frezarskiego MFZ 2-2
- sterownik CNC: SIEMENS SINUMERIK 840D
- dyskowy magazyn narzędzi
- centralne smarowanie
- transporter wiórów
- jednostka chłodząca: DK 160-V/SO
- pistolet płuczący
- pneumatyka sterująca / kontrola wsparcia
- kontrola procesu ARTIS
- hydraulika zaciskowa
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
