Centrum frezarskie bramowe VISION WIDE VB-2016
- Jelenia Góra, dolnośląskie
- 06 Wrz 04:01
- Nr ogłoszenia: 67619661
- Dostępność: dostępne
PARTNER PREMIUM
1 / 10
Obserwuj
- Oferta od firmy
- Stan używane
Dostawa
Chcesz kupić z dostawą? Z Clicktrans wyślesz w dowolne miejsce.
Wyceń transport
Szybki kontakt: +48 *** *** ***

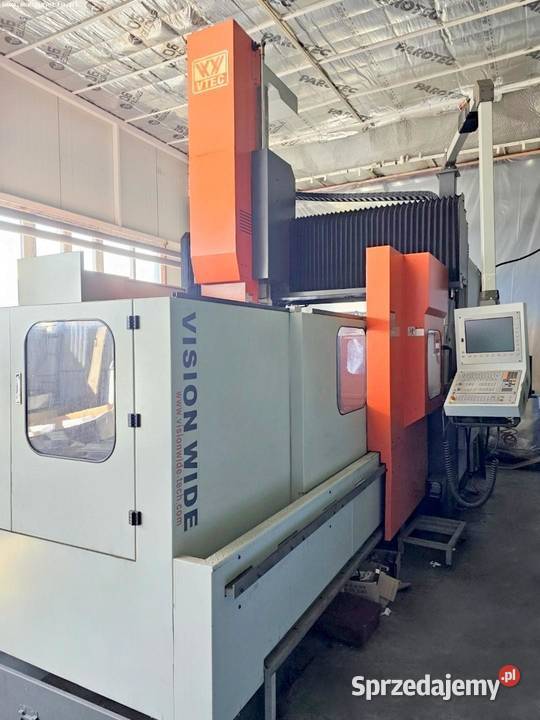

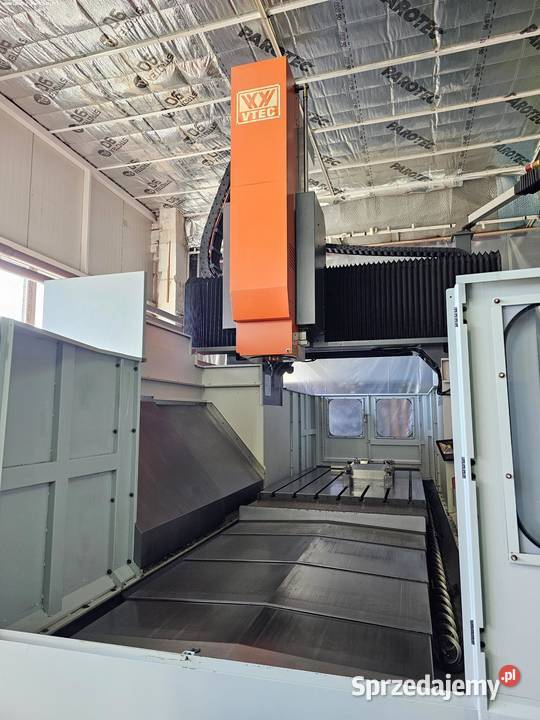

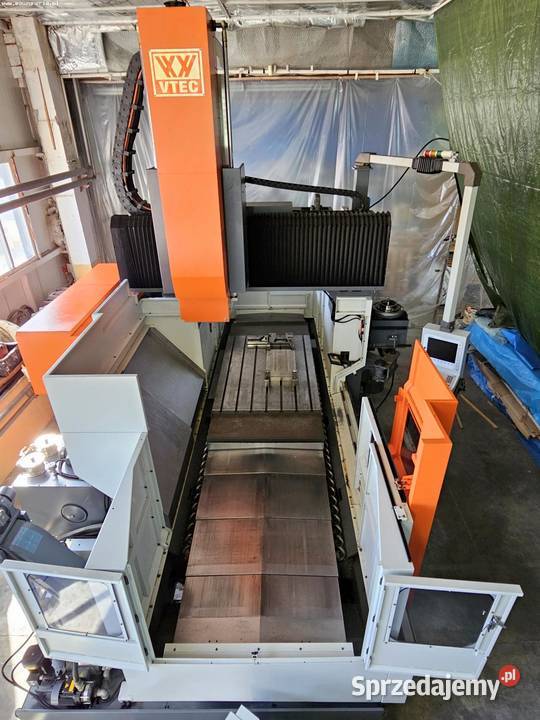

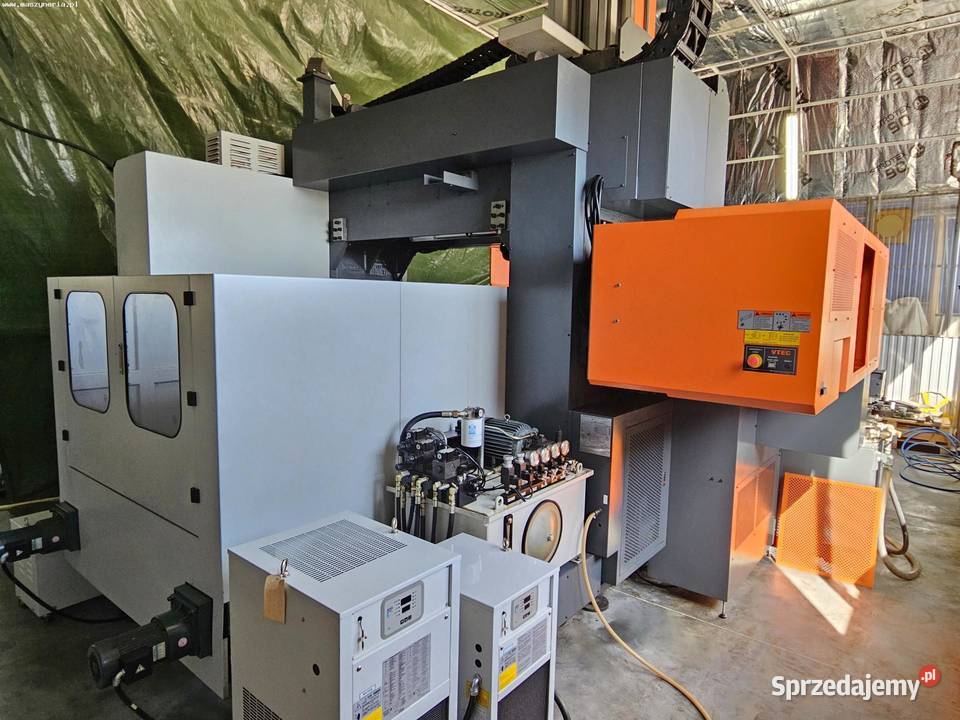

Centrum frezarskie bramowe VISION WIDE VB-2016 5-OSI zbudowane w 2013 roku na Tajwanie, przeznaczone jest do precyzyjnej obróbki ciężkich detali w trzech lub nawet pięciu osiach, po zamontowaniu automatycznej głowicy skrętnej do wrzeciona pionowego.
Dane techniczne frezarki CNC VISION WIDE VB-2016
- liczba osi: 3, 5 (po zamontowaniu głowicy automatycznej do wrzeciona pionowego)
- wymiary stołu roboczego (dł. x szer.): 2000 x 1300 mm
- posuwy w osiach X/Y/Z: 2000/1600/1020 mm
- posuw szybki w osi X: 0-15000 mm/min
- posuw szybki w osi Y: 0-15000 mm/min
- posuw szybki w osi Z: 0-7000 mm/min
- obrót głowicy wokół osi pionowej C: automatycznie (indeksacja co 5°)
- dokładność pozycjonowania w osi C: ± 0,003°
- maksymalna prędkość obrotowa wrzeciona głowicy automatycznej: 3000 obr/min
- maksymalna waga detalu: 8000 kg
- maksymalna prędkość obrotowa wrzeciona: 10000 obr/min
- moc wrzeciona (ciągła/chwilowa): 24/30 kW
- moment obrotowy wrzeciona (ciągły/chwilowy): 152/191 Nm
- minimalna odległość między końcówką wrzeciona, a stołem: 205 mm
- maksymalna odległość między końcówką wrzeciona, a stołem: 1225 mm
- maksymalna prędkość obrotowa wrzeciona na wyjściu (przy zastosowaniu multiplikatora): 26000 obr/min (20%ED)
- maksymalna prędkość obrotowa wrzeciona na wyjściu (przy zastosowaniu multiplikatora): 20000 obr/min (80%ED)
- maksymalna ciągła prędkość obrotowa wrzeciona na wyjściu (przy zastosowaniu multiplikatora): 16000 obr/min (100%ED)
- maksymalna moc chwilowa wrzeciona (przy zastosowaniu multiplikatora): 9,5 kW (20%ED)
- dokładność pozycjonowania (300 mm): ± 0,005 mm
- dokładność pozycjonowania na pełnej długości: ± 0,015 mm
- maksymalna średnica narzędzia (sąsiednie kieszenie puste): 180 mm
- maksymalna średnica narzędzia (sąsiednie kieszenie zajęte): 125 mm
- maksymalna długość narzędzia: 380 mm
- maksymalny ciężar narzędzia: 18 kg
- czas wymiany narzędzia (narzędzie-narzędzie): 3 s
- średnica tarczy stołu obrotowego: 800 mm
- wysokość stołu obrotowego (pozycja pionowa): 880 mm
- wysokość stołu obrotowego (pozycja pozioma): 340 mm
- odległość między środkiem tarczy stołu obrotowego, a podstawą stołu (pozycja pionowa, obrót wokół osi poziomej): 480 mm
- maksymalne obciążenie stołu obrotowego (pozycja pionowa): 500 kg
- maksymalne obciążenie stołu obrotowego (pozycja pozioma): 1000 kg
- otwór przelotowy w centrum tarczy stołu obrotowego: d=254 mm
- minimalny krok indeksowania stołu obrotowego: 0,001°
- konik manualny stołu obrotowego
- przełożenie multiplikatora: 1:5
- mocowanie multiplikatora: ER16
- uchwyt multiplikatora: SK-50
- odległość między pionowymi słupami bramy: 1700 mm
- czas włączenia maszyny: 8564 h
- czas pracy wrzeciona: 3027 h
- czas pracy wykonywania programu: 3271 h
- czas pracy osi: 3454 h
- wymiary (dł. x szer. x wys. ): 7580 x 5355 x 4043 mm
- waga stołu obrotowego: 1200 kg
- waga maszyny VTEC VB 2016: 25000 kg
Wyposażenie centrum frezarskiego CNC VISION WIDE VTEC VB 2016

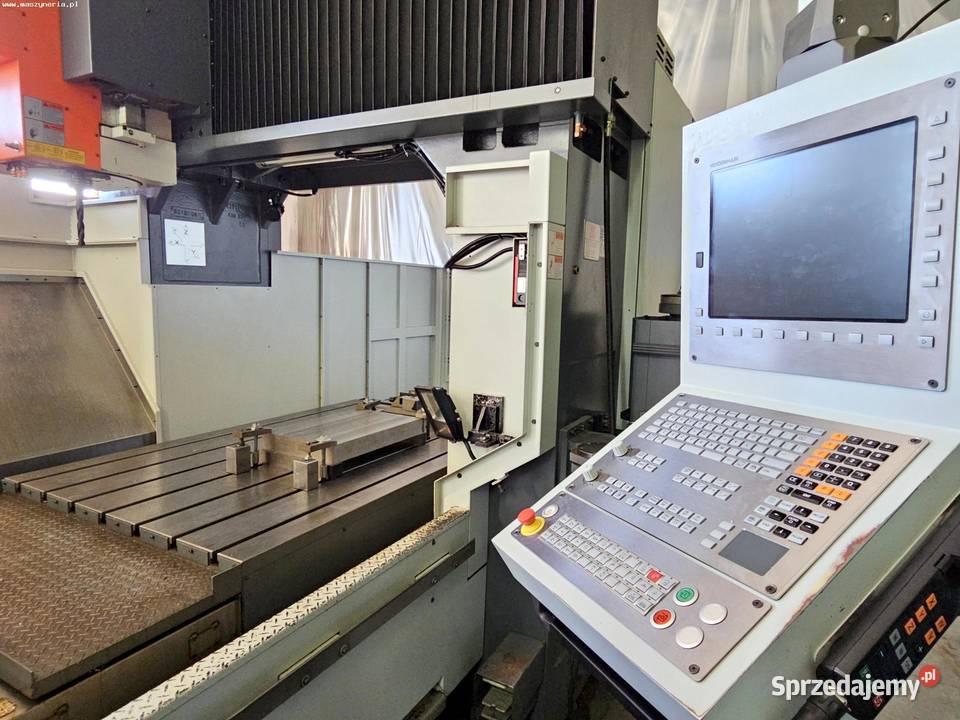

- sterownik CNC: HEIDENHAIN iTNC 530
- sonda detalu: RENISHAW RMP-60
- sonda dotykowa narzędzia: RENISHAW TS 27R
- głowica automatyczna skrętna (możliwość obróbki w 5 osiach)
- stół obrotowy
- liniały osi X,Y,Z: HEIDENHAIN
- 32 pozycyjny magazyn narzędzi
- chłodzenie przez wrzeciono
- multiplikator do zwielokrotniania prędkości obrotowej wrzeciona głównego
- śrubowy transporter wiórów (2 szt.)
- poprzeczny gąsienicowy transporter wiórów
- bogaty zestaw narzędzi
- stożek wrzeciona: ISO-50/ DIN 69871
- pompa chłodziwa: GRUNDFOS
- chłodzenie przez środek narzędzia dla głowicy automatycznej
- prowadnice ślizgowe
- system chłodzenia śrub kulowych
- system chłodzenia cieczą
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
Proszę o kontakt telefoniczny:
Tomasz Konieczko
tel. +48 *** *** ***
Skontaktuj się
MASZYNERIA SP. Z O.O.
Liczba odsłon: 510
Zgłoś nadużycie
1 300 000 zł
