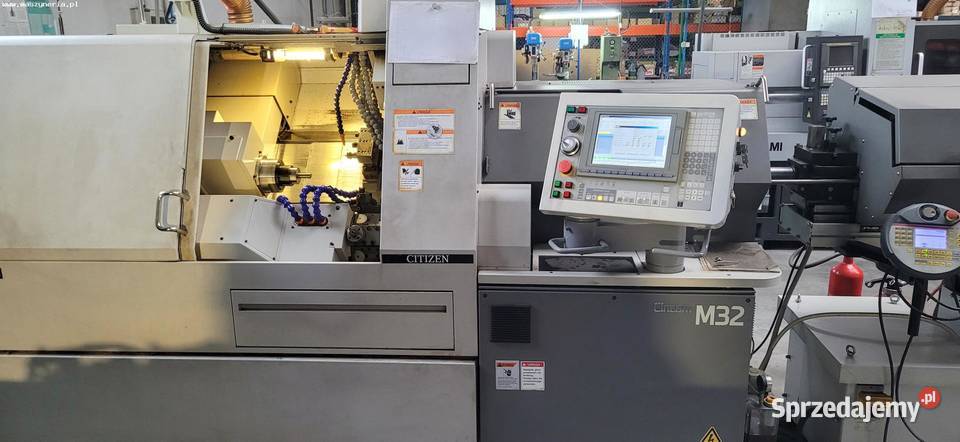

Automat tokarski CNC CITIZEN CINCOM M32 zbudowany został w 2011 roku w Japonii.
Specyfikacja techniczna tokarki CNC CITIZEN CINCOM M32
Dane ogólne
- liczba osi: 7 (X1,X2,X3,Y1,Z1,Z2,Z3)
- liczba wrzecion: 2
- posuwy w osi X1/X2/X3: 108/135/238 mm
- posuwy w osi Y1: 275 mm
- posuwy w osi Z1/Z2/Z3: 325/202/410 mm
- posuwy przyśpieszone w osi X1,Y1,Z1: 20 m/min
- posuwy przyśpieszone w osi: X2/Z2: 15,5/20 m/min
- posuwy przyśpieszone w osi X3,Z3: 20 m/min
- najmniejszy skok wejścia w osi: 0,001 mm
- długość pręta: 2500 mm
- wysokość środka: 1100 mm
- maksymalna liczba narzędzi: 22 + α, w tym:
liczba narzędzi w stacji narzędziowej nr 1: 5
liczba narzędzi obrotowych w stacji narzędziowej nr 1: 4
liczba narzędzi w stacji narzędziowej nr 2: 10 + α
liczba narzędzi w tylnej stacji narzędziowej: 3
- maksymalne wymiary narzędzi:
stanowisko narzędziowe nr 1: 16 x 16 x 130 mm
stanowisko narzędziowe nr 2: 16 x 16 x 90 mm
stanowisko narzędziowe nr 2 (tuleja): ⌀ 25,4 mm
tylne stanowisko narzędziowe (tuleja): ⌀ 25,4 mm
- maksymalna średnica narzędzia zamontowanego w uchwycie obrotowym stanowiska narzędziowego nr 1 (wiertło i frez trzpieniowy): 10 mm
- maksymalna średnica narzędzi w uchwycie obrotowym stanowiska narzędziowego nr 2
wiertło i frez trzpieniowy: 10 mm
frez do cięcia wzdłużnego: 60 x 15,875 mm; 63 x 16 mm
frez boczny: 60 x 25,4 mm; 63 x 22 mm
frez obwiedniowy: 32 x 10 mm
frez wielokątny: 80 x 15,875 mm
- maksymalna prędkość narzędzi obrotowych: 5000 obr/min
- moc silnika wrzeciona głównego (15 min/ praca ciągła): 7,5/3,7 kW
- moc silnika napędu tulei prowadzącej (10 min/ praca ciągła): 1,5/0,75 kW
- moc silnika wrzeciona tylnego (15 min/ praca ciągła): 3,7/1,5 kW
- moc serwomotoru stanowiska narzędziowego nr 1: 1 kW
- moc wrzeciona stanowiska narzędziowego nr 2 (10 min/ praca ciągła): 1,5/0,75 kW
- moc serwomotoru tylnego stanowiska narzędziowego: 0,75 kW
- pojemność zbiornika na chłodziwo: 140 l
- poziom hałasu: 77 dB(A)
- zasilanie: 3x 200 V; 50/60 Hz
- zapotrzebowanie przestrzenne (dł. x szer. x wys.): 2805 x 1240 x 1790 mm
- waga maszyny: 3050 kg

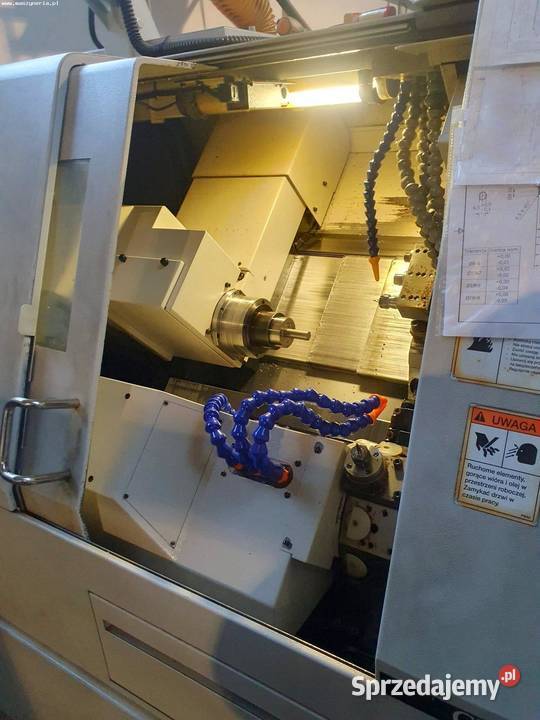

Wrzeciono główne
- maksymalna średnica toczenia: 32 mm
- maksymalna długość toczenia: 320 mm
- maksymalna średnica wiercenia (obróbka czołowa): 12 mm
- maksymalna średnica gwintowania (obróbka czołowa): M8 (gwintownik), M6 (matryca)
- maksymalna prędkość obrotowa wrzeciona głównego: 8000 obr/min
- minimalna prędkość obrotowa wrzeciona głównego: 200 obr/min
- zmiana prędkości wrzeciona głównego: bezstopniowa, S + 4-cyfrowa wartość numeryczna
- średnica otworu przelotowego wrzeciona: 36 mm
- indeksacja osi C wrzeciona głównego: 0,001°
- indeksacja wrzeciona głównego: 1°
Wrzeciono tylne
- maksymalna średnica wiercenia (obróbka od tyłu): 10 mm
- maksymalna średnica gwintowania (obróbka od tyłu): M8
- maksymalna średnica uchwytu wrzeciona tylnego: 32 mm
- maksymalna długość wystawania detalu z tylnego wrzeciona: 65 mm
- maksymalna długość detalu podczas odbioru przedniej strony z wrzeciona tylnego: 145 mm
- maksymalna prędkość obrotowa wrzeciona tylnego: 7000 obr/min
- minimalna prędkość obrotowa wrzeciona tylnego: 200 obr/min
- zmiana prędkości wrzeciona tylnego: bezstopniowa, S + 4-cyfrowa wartość numeryczna
- indeksacja osi C wrzeciona tylnego: 0,001°
- indeksacja wrzeciona tylnego: 1°
Wyposażenie centrum tokarskiego CNC CITIZEN M32 III

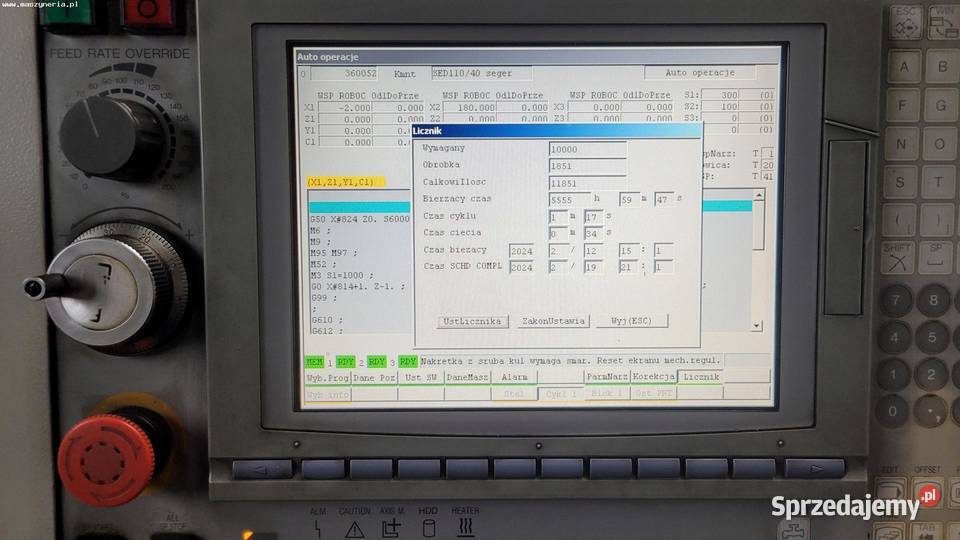

- sterownik CNC CINCOM SYSTEM M6D z wieloma funkcjami t.j. autodiagnostyka, zwrot punktu zerowego, możliwość tworzenia kopii zapasowych, kontrola zakłóceń 3D

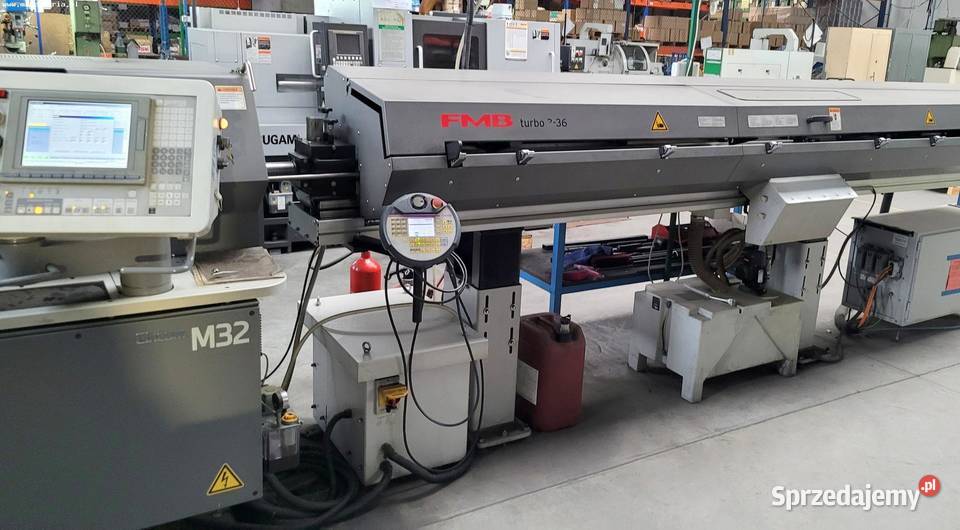

- podajnik pręta: FMB turbo 3-36
- wrzeciono tylne
- 3 stacje narzędziowe mieszczące maksymalnie 22 sztuk narzędzi

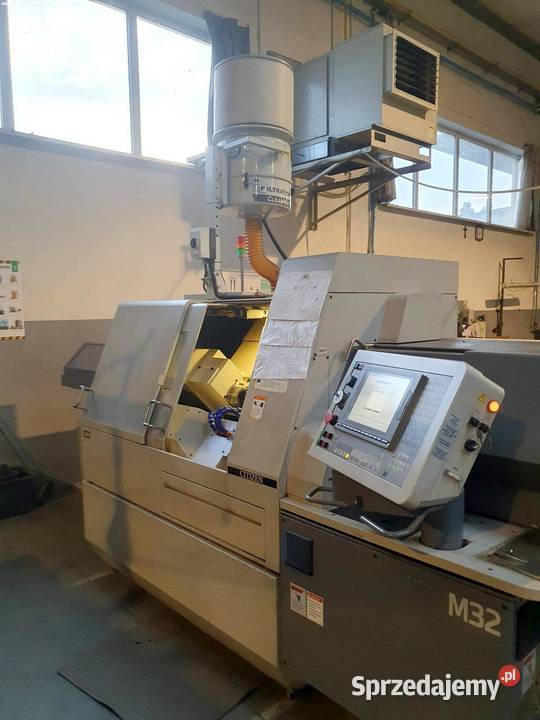

- odciąg mgły olejowej: HE Filtration CleanMist
- uchwyt zaciskowy wrzeciona głównego: MC081-M
- tuleja prowadząca: FG531-M
- uchwyt typu rego: ER11/AR11 ER16/AR16
- uchwyt zaciskowy wrzeciona tylnego: FC081-M-K
- złącze RS232
- złącze FDD
Więcej informacji na temat maszyny znajdziecie Państwo na naszej stronie internetowej. Zapraszamy również do zapoznania się z pełną ofertą z naszymi maszynami.
Proszę o kontakt telefoniczny:
Tomasz Konieczko
tel. +48 *** *** ***
Skontaktuj się
MASZYNERIA SP. Z O.O.
Liczba odsłon: 23
Zgłoś nadużycie
295 000 zł
