ETAP 3 BOSCH 0986610825
REGULACJA POMPOWTRYSKIWACZA BOSCH
Opracowano specjalistyczne narzędzia umożliwiające wykonanie precyzyjnych pomiarów i regulacji poszczególnych części oraz parametrów funkcjonalnych w obszarze zaworu sterującego. Wielkości te mierzy się i ustawia z mikronową dokładnością.
Nowy etap naprawy polega głównie na przywróceniu właściwej kinematyki i dynamiki pracy zaworu poprzez wyregulowanie właściwego skoku iglicy sterującej oraz napięcia sprężyny cofającej. Regulację skoku wykonujemy poprzez wymianę tarczy prowadzącej, znajdującej się między tłoczkiem uszczelniającym a elektromagnesem, natomiast napięcie sprężyny poprzez podkładkę regulacyjną umieszczoną nad sprężyną. Dzięki takim ustawieniom uzyskujemy prawidłowy BIP podczas pracy silnika, który po naprawie należy sprawdzić podczas testu na stole probierczym.

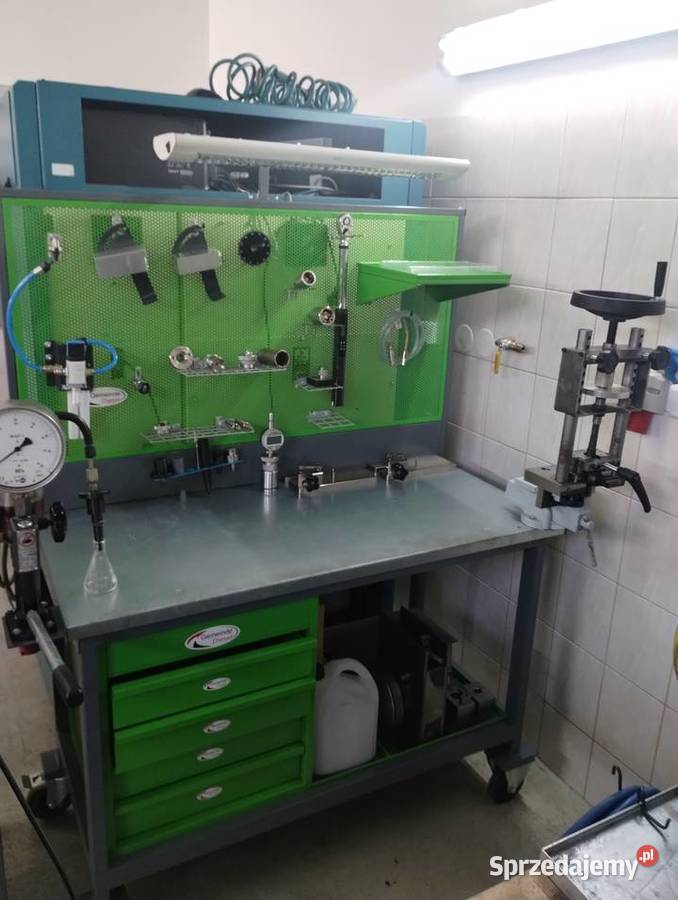

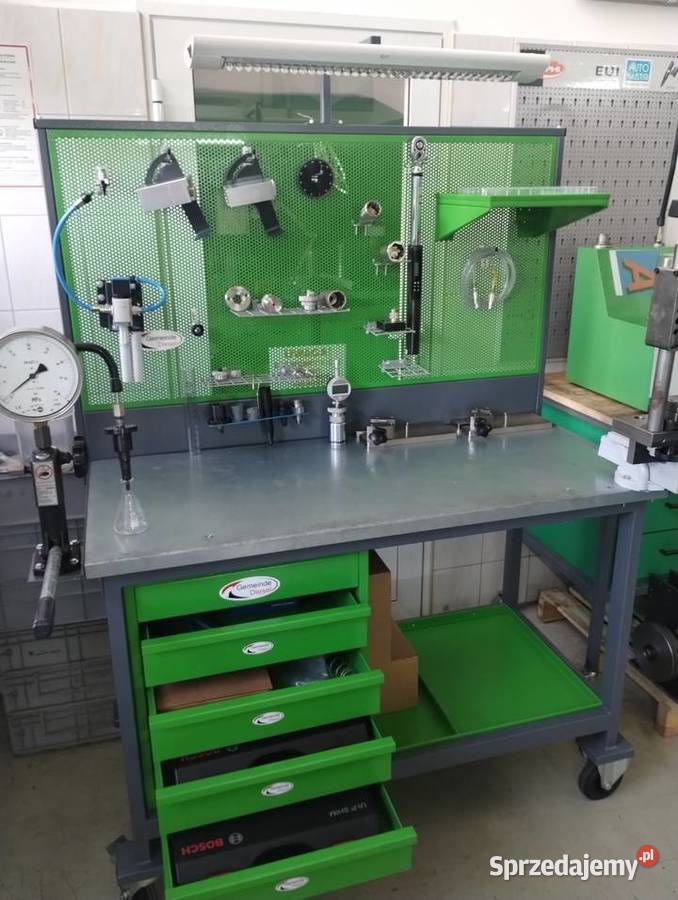

Aby umożliwić precyzyjne pomiary trzeciego etapu naprawy w zestawie znalazły się precyzyjny cyfrowy miernik „zegarowy”
urządzenie do sprawdzania szczelności pompowtryskiwacza

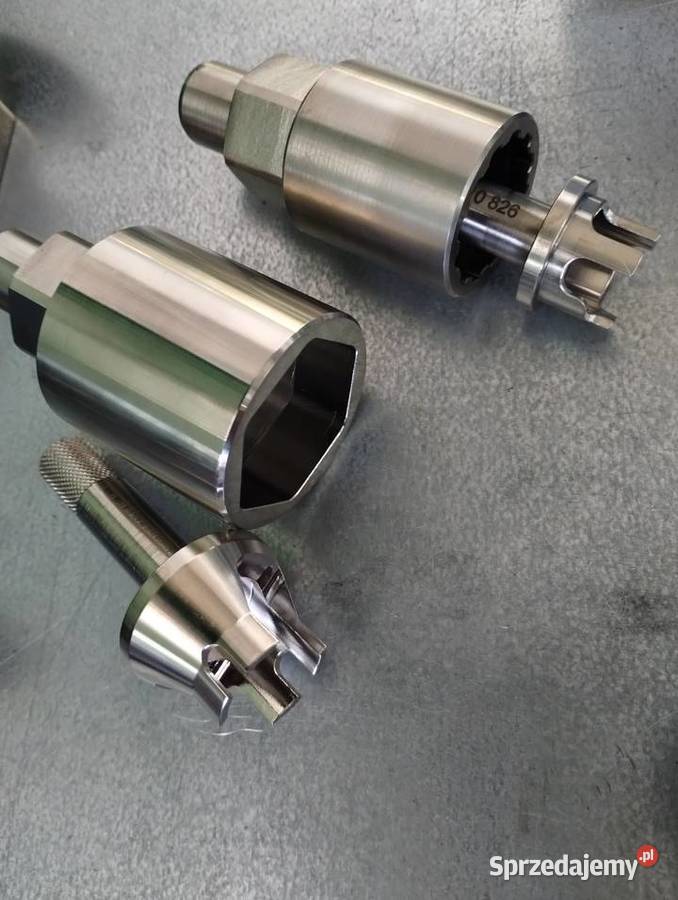

narzędzia kalibracyjno-pomiarowe
wyposażenie do imadła montażowego umożliwiające zamocowanie pompowtryskiwaczy podczas wykonywania czynności naprawczych
walizka z podkładkami regulacyjnymi
Precyzyjny wysokościomierz cyfrowy BOSCH
1.Precyzyjny wysokościomierz cyfrowy
Urządzenie do testowania szczelności
2.Urządzenie do testowania szczelności
Przebieg naprawy
Demontaż pompowtryskiwacza w imadle naprawczym
3.Demontaż pompowtryskiwacza w imadle naprawczym
Pomiar cyfrowym miernikiem
4Pomiar cyfrowym miernikiem
Przed przystąpieniem do naprawy należy sprawdzić działanie pompowtryskiwacza na stanowisku diagnostycznym EPS 815 wyposażonym w zestaw testowy Cambox, umożliwiający identyfikację usterek.
Wszystkie czynności naprawcze serwis wykonuje w oparciu o dokumentację dostępną w programie ESI Tronic K zawierającą dokładne instrukcje naprawcze. W instrukcjach „krok po kroku” są opisane kolejne etapy naprawy wraz z dokładnymi siłami docisku oraz momentami dokręcania. Wspomniane siły oraz momenty dokręcania są jednymi z najważniejszych informacji przy precyzyjnej naprawie pompowtryskiwaczy UIP, szczególnie nakrętki cewki.
Naprawę pompowtryskiwacza w obszarze elektrozaworu rozpoczyna się od zamocowania pompowtryskiwacza w przeznaczonym do tego uchwycie umieszczonym w specjalnym imadle posiadającym śrubę dociskową (Rys. 6). Następnie wykonuje się demontaż, mycie i weryfikację poszczególnych części. Jeżeli stwierdzamy, że iglica i gniazdo są sprawne, przechodzimy do wykonania kilku czynności pomiarowych umożliwiających dobranie właściwych elementów regulacyjnych, których wymiana pozwala na uzyskanie prawidłowego skoku i nacisku sprężyny cofającej iglicę.
Pomiarów dokonuje się przy użyciu precyzyjnego cyfrowego czujnika pomiarowego wyposażonego w odpowiednie adaptery dostosowane do pomiaru danej wielkości . Następnie wykonuje się obliczenia precyzyjnej podkładki regulującej. Za pomocą przyrządów pomiarowych oraz dodatkowych elementów montażowych możemy przystąpić do precyzyjnej regulacji skoku iglicy, a tym samym BIP-u.
Testowanie pompowtryskiwacza po naprawie.
Końcowym etapem naprawy jest wykonanie testu szczelności zmontowanego pompowtryskiwacza oraz testowanie na stanowisku EPS 815, podczas którego mierzymy dawki w kilku punktach obciążenia oraz rzeczywistą wartość BIP-u.
Naprawa przeprowadzona z użyciem właściwych części zamiennych oraz wyposażenia Bosch gwarantuje poprawną pracę silnika jeszcze przez wiele tysięcy kilometrów. Należy pamiętać, że przy kompleksowej naprawie należy zawsze wymieniać oryginalny zestaw końcówki wtrysku jeżeli przebieg pompowtryskiwacza wynosi ponad 200-250 tys. km.
UI-P Zestaw narzędzi
składa się z:
0 986 610 825

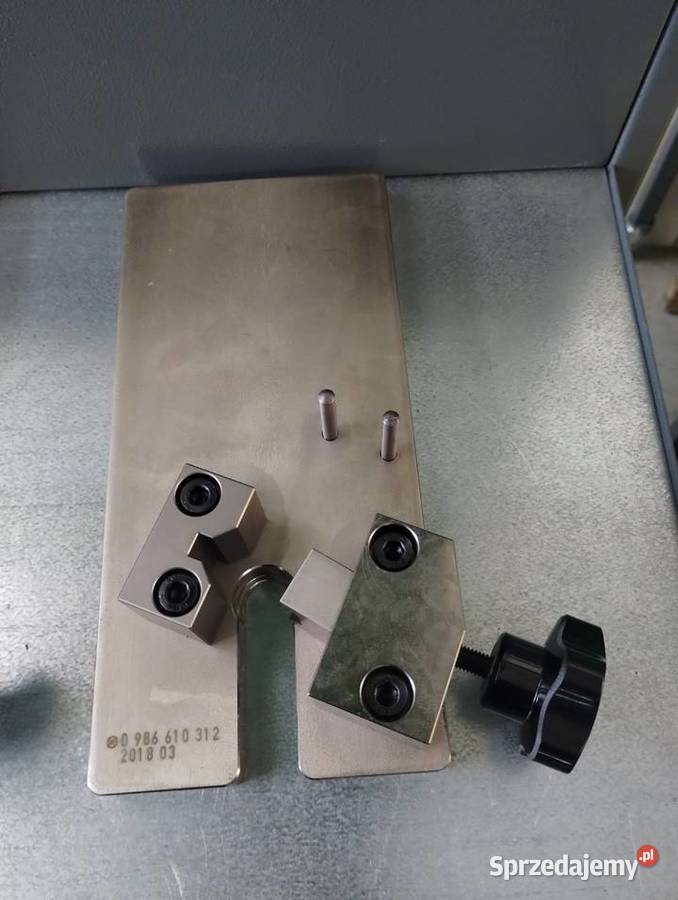

• Uchwyt montażowy UI-P1.x Do wymiany
elektromagnesu
• Uchwyt montażowy UI-P2 Do wymiany
elektromagnesu
• Urządzenie pomiarowe Do pomiaru szczelin i
skoków
• Dociskacz Do UI-P1.x
• Dociskacz Do UI-P2
• Zestaw montażowy
sprężyny
Do UI-P1.x & UI-P2
• Uchwyt do pom. szczelności Do UI-P1.x
• Uchwyt do pom. szczelności Do UI-P2
• Przewody połączeniowe
pneumatyczne
Próba szczelności
Nazwa Nr. katalogowy
Ciąg dalszy
• Urządzenie do montażu
(UI-P1.x & UI-P2)
• Zestaw do przebudowy
imadła z kierownicą
Do imadeł 0 986 613 400
• Adapter podłączeniowy
UI-P1.x
Pomiar podciśnienia
• Adapter podłączeniowy UI-P2
Pomiar podciśnienia
• Urządzenie pomiarowe
Dobór podkładki docisku
sprężyny iglicy
UI P1.x & UI-P2
• Płyta pomiarowa
• Czujnik zegarowy Pomiar skoku i szczeliny
• Walizka Narzędzia pomiarowe
• Walizka Na podkładki regulacyjne
Dla zainteresowanych zakupem zestawu Etap 3 naprawy pompowtryskiwaczy- pokazy zapraszamy.
Taką naprawę według technology Bosch 3 ETAP można przeprowadzić między innymi w serwisie Alwi Bosch Diesel Centrum. Zachęcamy do naprawy.
Posiadamy duży wybór wyposażenia do serwisu .
Szkolenia praktyka z napraw .
Wyposażenie testery, diagnoskopy .
