ZESTAW HYDR. Wywrotu KIPRA 2,5m 700mm 12V [6950]
- Solec Kujawski, kujawsko-pomorskie
- 29 Sie 13:26
- Nr ogłoszenia: 71548165
- Dostępność: dostępne
1 / 10
Obserwuj
- Oferta od firmy
- Stan nowe
Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 700 mm.
KOD SKRAW-MET: [6950]
Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

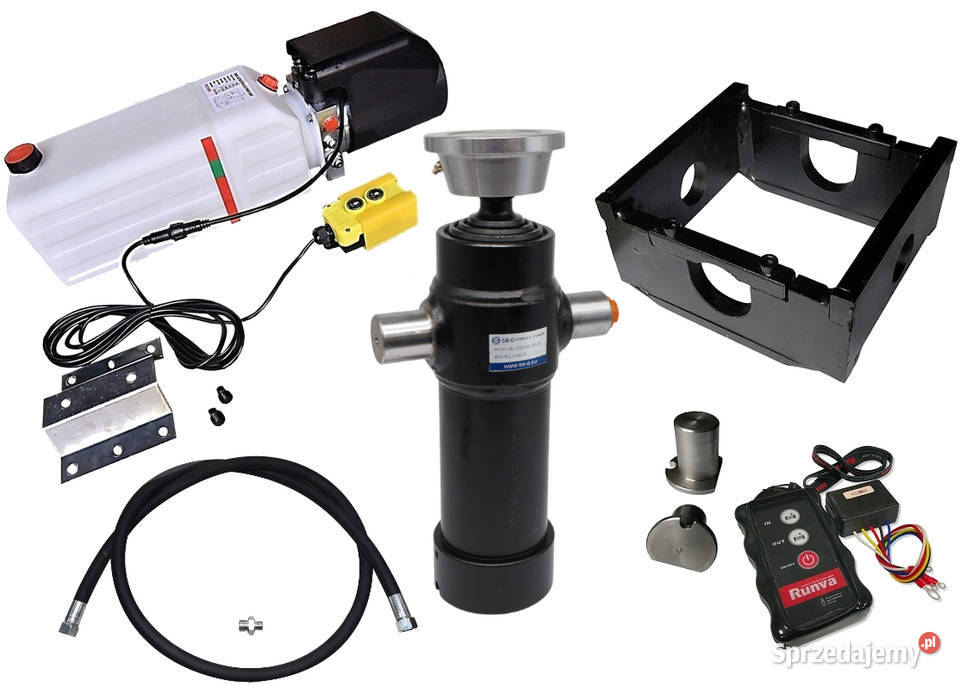

W skład zestawu wchodzi:
agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
siłownik hydrauliczny o wysuwie 700mm, o udźwigu do 5 ton. Wysuw 3-stopniowy. [4393]
Wzmacniana Kołyska FI40 - z dwoma sworzniami [2384]

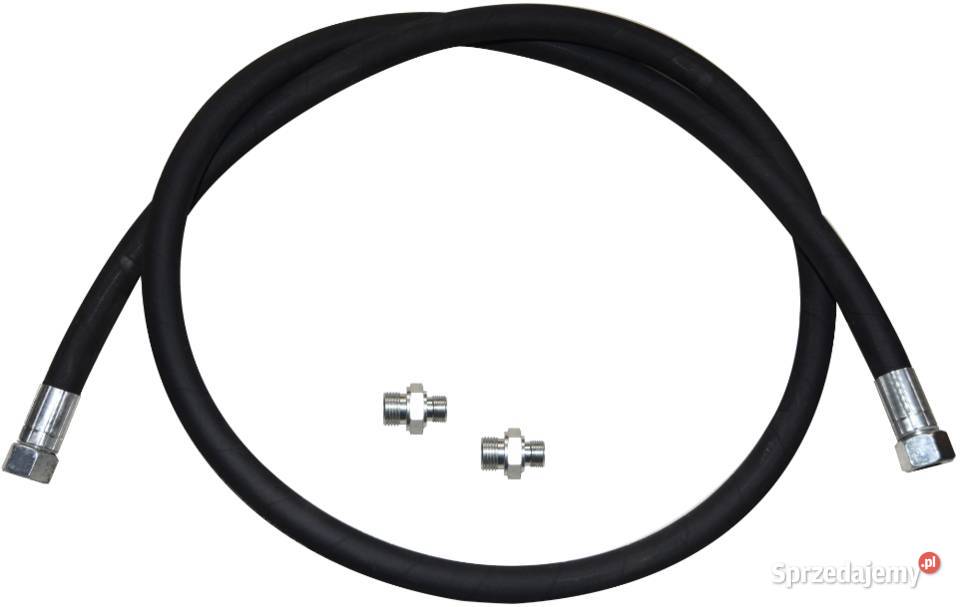

wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1877]
nypel przewodu G3/8" - M22" [1409]
nypel siłownika M22 - M22 [1386]
pilot bezprzewodowy [0290]
Kompletny zestaw gotowy do pracy.
Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.
Siłownik hydrauliczny wraz z gniazdem o skoku 700 mm
Producent: SM-G
Symbol: ST-3 700-01
___
Warto wiedzieć dokonując wyboru dostawcy siłownika
Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.
Siłownik o udźwigu do 5 Ton montowany w przyczepkach, samochodach dostawczych i pojazdach specjalistycznych.
Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Słowo o teleskopach
Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.
Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.
Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).
Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.
W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:
TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO
(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)
DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )
a° - kąt nachylenia nadwozia przyczepy
C - skok siłownika w mm
S = DP*2

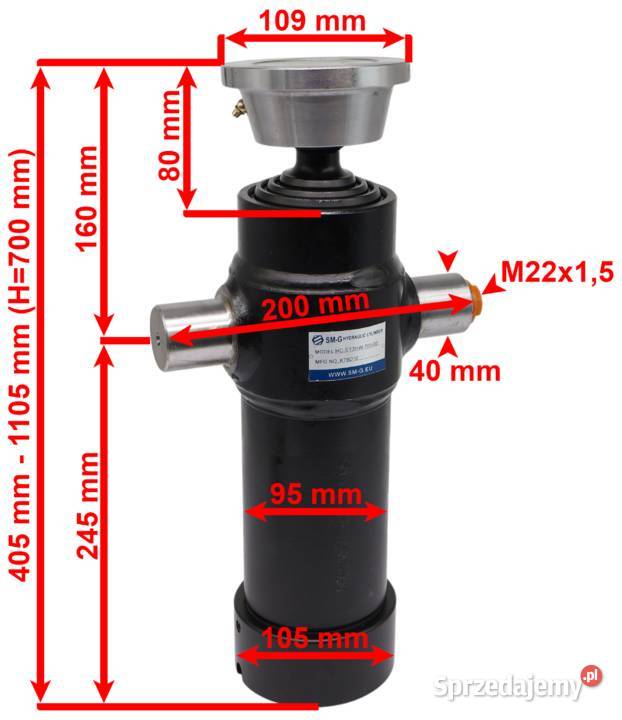

Specyfikacja Techniczna:
Siłownik 3-stopniowy
Siłownik mocowany na sworznie mocujące fi 40 mm
Długość siłownika złożonego: 405 mm
Skok tłoka: 700 mm
Całkowita długość siłownika po rozłożeniu: 1105 mm
Średnica siłownika: 95 mm
Wyjście na króćce: M22x1,5
Prędkość max. tłoczysk: 0,5 m/s
Ciśnienie rozruchu: 0,5 MPa
Maksymalne ciśnienie robocze: 160bar
Zapotrzebowanie oleju: 2,5L
Dopuszczalna temperatura otoczenia -40 do +60°C
Dopuszczalna temperatura oleju -15 do +80°C
Typ dławicy: gwintowana wkręcana w rurę
Tłoczysko: chromowane
Typ cieczy: olej hydrauliczny na bazie oleju mineralnego
Gniazdo FI 109 mm do siłownika hydraulicznego
Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.
Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

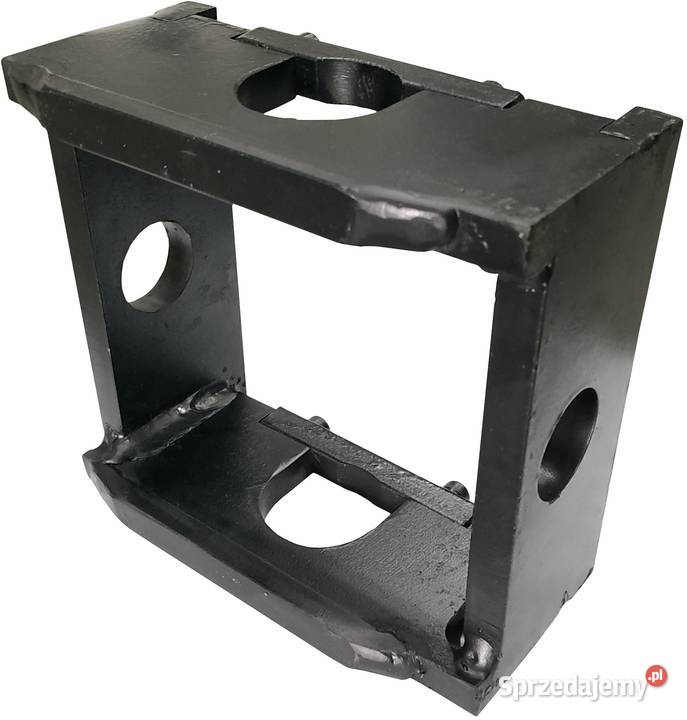

Wzmacniane Mocowanie Siłownika Hydraulicznego + kołyska wraz z dwoma sworzniami
Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.
Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47
Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.
Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.
Specyfikacja techniczna:
Szerokość wewnętrzna: 135 mm x 122 mm.

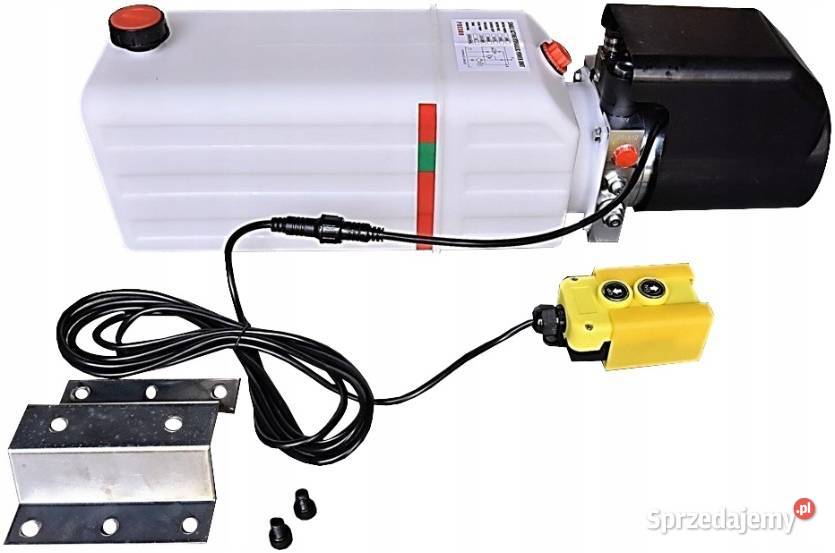

Agregat hydrauliczny
Zasilacz: 12 V. 2,0 kW
W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.
Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.
Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.
Umożliwia sterowanie siłownikiem jednostronnego działania.
Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.
Specyfikacja techniczna:
Moc silnika: 2,0 kW
Napięcie elektryczne: 12 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min
Przyłącze gwint wewnętrzny: 3/8"
Długość Agregatu: 650 mm
Długość Zbiornika: 440 mm
Szerokość Agregatu: 170 mm
Szerokość Zbiornika: 170 mm
Wysokość Agregatu: 195 mm
Wysokość Zbiornika(od podstawy do czubka korka): 205 mm
Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.
Kolor pilota jest zależny od aktualnej dostawy.
Pilot radiowy bezprzewodowy 12v lub 24v 2-przyciskowy (dwu-funkcyjny) góra-dół
Pilot służy do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak wciągarki/wyciągarki czy windy załadowcze.
Kompatybilny z większością dostępnych wyciągarek na rynku.
Pilot jest hermetyczny.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.
W zestawie otrzymują państwo:
pilot bezprzewodowy + osłona na pilot
odbiornik
smycz
bateria 9V
W zestawie znajduje się również intrukcja obsługi/montażu w języku angielskim.
Specyfikacja Techniczna:
napięcie: 12V / 24V
zasięg: do 50 m
obudowa: PCV + ochronna osłona silikonowa
zasilanie: bateria 9V
wymiary pilota: 150 x 80 x 34 mm
wymiary odbiornika: 60 x 44 x 23 mm
długość przewodów: 215 mm
Legenda oznaczeń:
+ Zasilanie (potencjał dodatni), podłączony bezpośrednio do akumulatora
- Zasilanie (potencjał ujemny), podłączony bezpośrednio do akumulatora
A - port przyłączeniowy (G3/8")
B - regulacja szybkości opadania
C - regulacja ciśnienia oleju
Uwaga! Kolor siłownika może się różnić w zależności od aktualnej dostawy.
Uwaga! Zdjęcia poglądowe, towar może nieznacznie różnić się wizualnie w zależności od dostawy, lecz nie wpływa to na jego parametry oraz specyfikację techniczną!
