Zestaw Hydr. WYWROTU 4,6 m Na Tył Skok 1432 BEZPRZEWODOWY [7577]
- Solec Kujawski, kujawsko-pomorskie
- 08 Sie 11:57
- Nr ogłoszenia: 71439241
- Dostępność: dostępne
1 / 10
Obserwuj
- Oferta od firmy
- Stan nowe
Zestaw hydrauliczny wywrotu 4,6 m na tył skok 1432 + pilot bezprzewodowy
KOD SKRAW-MET: [7577]
Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.
W skład zestawu wchodzi:
agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
siłownik hydrauliczny o wysuwie 1432mm, o udźwigu do 12 ton. Wysuw 5-stopniowy. [0133]
pilot bezprzewodowy [0290]
przyłącze proste [1386]
przyłącze redukcyjne [1409]
wąż hydrauliczny [1877]
Siłownik Hydrauliczny o skoku 1432 mm wraz z gniazdem
Producent: SM-G (Skraw-MET GROUP)
Symbol: ST-5 1432 (HC-ST5HW-1432-00)
Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach/maszynach z wywrotem na TYŁ - z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.
Istnieje możliwość dokupienia kołyski co daje możliwość wywrotu na 3 strony (tył i boki).
Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Wersja wzmocniona maksymalny udźwig 12 ton.
Słowo o teleskopach
Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.
Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.
Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).
Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.
W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:
TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO
(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)
DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )
a° - kąt nachylenia nadwozia przyczepy
C - skok siłownika w mm
S = DP*2
Specyfikacja techniczna:
Pięciostopniowy
Długość siłownika w stanie spoczynku: 460 mm
Skok siłownika: 1432 mm
Długość siłownika całkowicie rozsuniętego: 1892 mm
Średnica siłownika: 128 mm
Przyłącze olejowe gwint wewnętrzny: M22x1.5
Zapotrzebowanie oleju: 5 litrów
Maksymalne ciśnienie robocze: 160bar
Ciśnienie rozruchu: 0,5 MPa
Prędkość rozsuwania/składania tłoków: 0,5m/s
Dopuszczalna temperatura otoczenia: -40°C do +60°C
Dopuszczalna temperatura oleju: -15°C do +80°C
Typ dławicy: gwintowana wkręcana w rurę
Tłoczysko: chromowane
Typ cieczy: olej hydrauliczny na bazie oleju mineralnego
Gniazdo Φ45 mm
Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrót.
Specyfikacja techniczna:
Średnica zewnętrzna górnej powierzchni: Φ109 mm
Gniazdo na kulę o średnicy: Φ45 mm
Wysokość gniazda: 45 mm
Zabezpieczane dwiema panewkami plus pierścień segera.
Gniazdo smarowane przez kalamitkę.

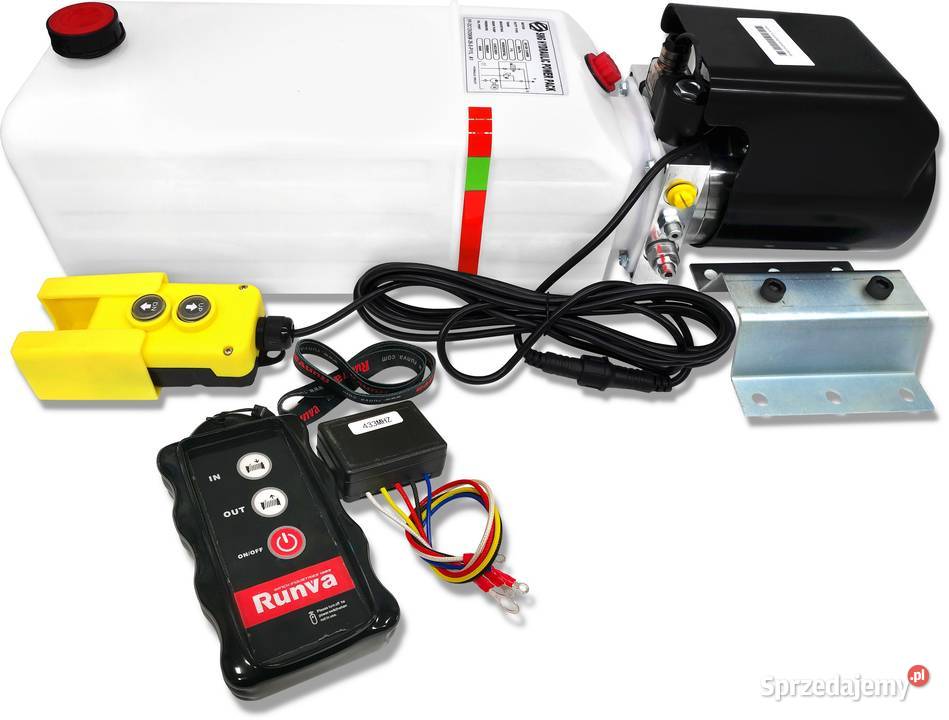

Agregat hydrauliczny 12V 2,0kW
KOD SKRAW MET: [0274]
Producent: SM-G (SKRAW MET GROUP)
Umożliwia sterowanie siłownikiem jednostronnego działania.
Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.
Agregat jest kompletny i gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.
Zastosowanie:
Agregat doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.
Specyfikacja techniczna:
Moc silnika: 2,0 kW
Napięcie elektryczne: 12 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 3L/min do 4L/min
Przyłącze gwint wewnętrzny: 3/8"
Zawór przelewowy (bezpieczeństwa): TAK
Wymiary:
Długość agregatu: 650 mm
Długość zbiornika: 440 mm
Szerokość agregatu: 170 mm
Szerokość zbiornika: 170 mm
Wysokość agregatu: 195 mm
Wysokość zbiornika (od podstawy do czubka korka): 205 mm
PILOT Z 2 PRZYCISKAMI
Solidna konstrukcja
Jest to dedykowany pilot z dwoma przyciskami stosowany głównie w agregatach hydraulicznych zasilanych napięciem 12V / 24V.
Wyposażony w kieszeń mocującą, którą w razie potrzeby można przymocować na dwa otwory o średnicy 5 mm.
Z tyłu pilota znajdują się również magnesy, dzięki którym pilot można przymocować do elementów metalowych.
Dodatkowo w pilocie znajdziemy przewód o długości ok. 4,4 m z dokręcaną wtyczką 3 - pinową.
Wszystkie elementy wytworzone zostały tylko i wyłącznie z trwałych, wysokiej jakości materiałów.
Na każdym agregacie jest naklejony schemat działania układu hydraulicznego.
W skład zestawu wchodzi:
pompa
silnik elektryczny
płyta łącząca
zbiornik
pilot sterujący
Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

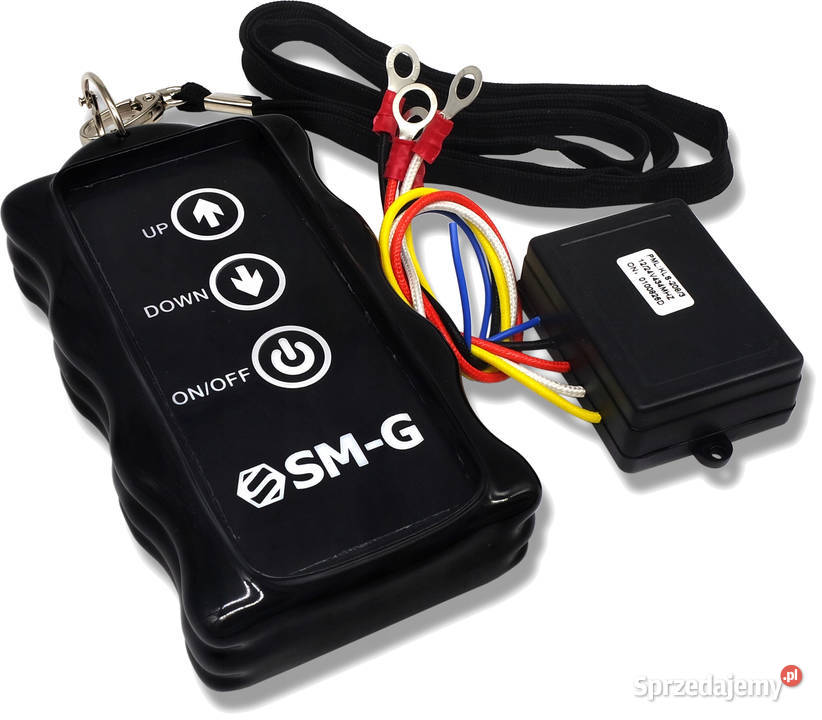

Pilot radiowy bezprzewodowy 12v lub 24v
2-przyciskowy (dwu-funkcyjny) góra-dół
KOD SKRAW-MET: [0290]
Producent: SM-G (SKRAW MET GROUP)
Bezprzewodowy pilot zdalnego sterowania umożliwia obsługę wyciągarki z dużej odległości, ale służy również do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak np. windy załadowcze.
Posiada układ oszczędzania baterii i energii. Pilot jest hermetyczny.
Kompatybilny z większością dostępnych wyciągarek na rynku.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.
W zestawie otrzymują państwo:
pilot bezprzewodowy + osłona na pilot
odbiornik 434 MHz
smycz 50 mm
bateria 9V o długiej żywotności
W zestawie znajduje się również intrukcja obsługi/montażu w języku angielskim.
Specyfikacja Techniczna:
napięcie: 12V / 24V
zasięg: do 25 m
obudowa: PCV + ochronna osłona silikonowa
zasilanie: bateria 9V (wymienna)
wymiary pilota: 150 x 78 x 35 mm
wymiary odbiornika: 70 x 45 x 23 mm
długość przewodów: 235 mm
Posiada lampkę LED sygnalizująca zdalne działanie
