Zestaw 3 Sekcyjny 40L DO TURA ZATRZASK LINKI 1,5m [8522]
- Solec Kujawski, kujawsko-pomorskie
- 29 Sie 13:28
- Nr ogłoszenia: 66967450
- Dostępność: dostępne
1 / 8
Obserwuj
- Oferta od firmy
- Stan nowe
- Marka maszyny Inna
- Rok produkcji 2022
Zestaw hydrauliczny 3-sekcyjny 40L/min z sekcją pływającą i zatrzaskiem do TURA
KOD SKRAW MET: [8522]
Producent: SM-G (SKRAW MET GROUP)

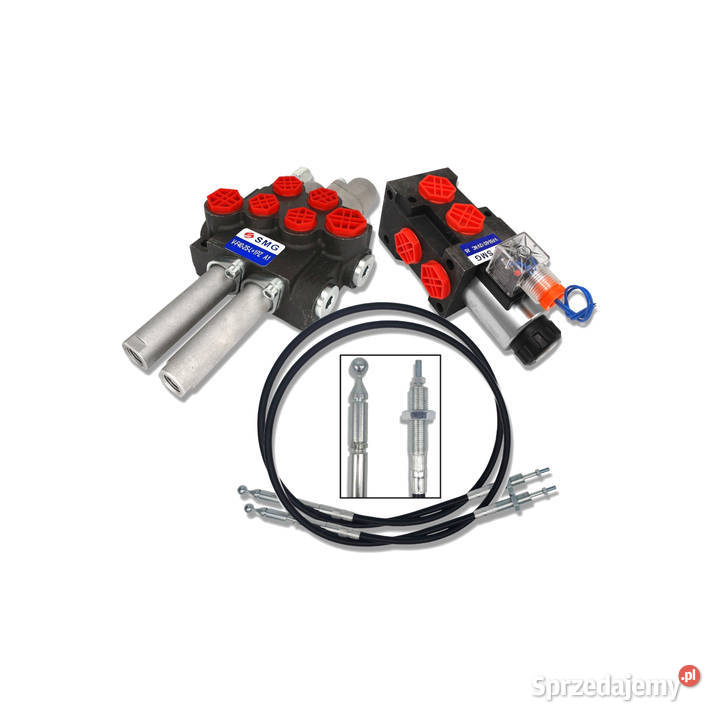

Skład zestawu:
- 2x linka o długości 1,5m [3934]
- rozdzielacz hydrauliczny na linki 2 sekcyjny 40L/min - sekcja pływająca + zatrzask [1720]
- elektrozawór — dzielnik 6/2 12V 50L/min [2547]
Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy) oraz jedną dodatkową po wciśnięciu przycisku.
Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

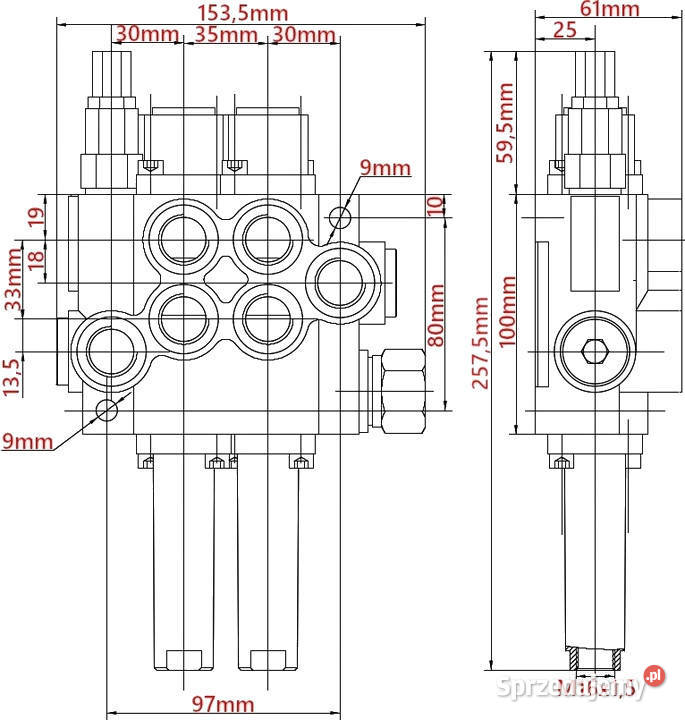

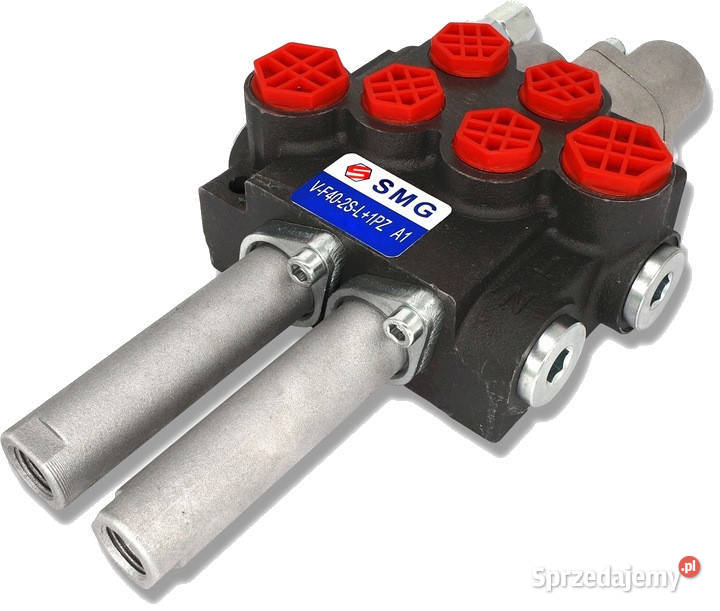

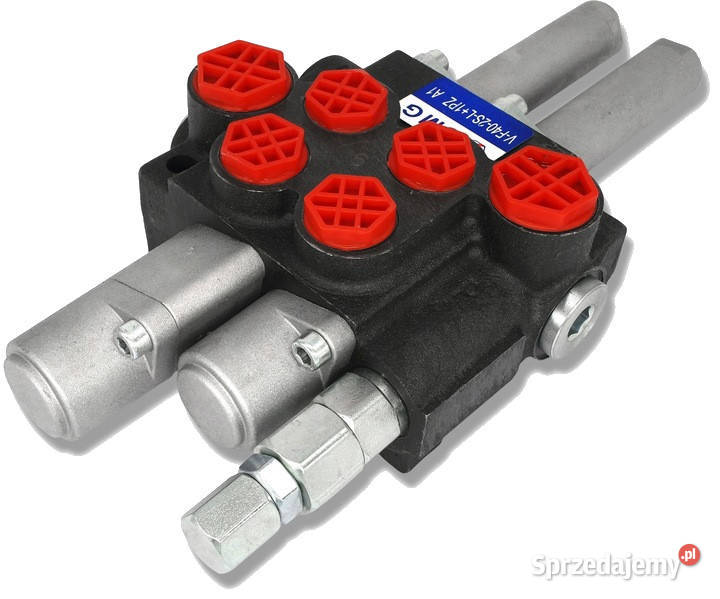

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 40L NA LINKI + SEKCJA PŁYWAJĄCA Z ZATRZASKIEM W 1 STRONĘ (K16+8)
Producent: SM-G (SKRAW MET GROUP)
Rozdzielacz wysokiej jakości, monoblokowy z układem równoległym z komorą pływającą (amortyzującą).
Charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.
Umożliwia sterowanie dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.
Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).
Sterowanie z kabiny za pomocą linek i joysticka.
!UWAGA! W danym rozdzielaczu sekcja z zatrzaskiem znajduje się w tylko jednej sekcji z FUNKCJĄ PŁYWAJĄCĄ
Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:
Cyklopy
Tury
Ładowacze
Pługi
Wózki widłowe i wiele innych
Suwak trzypozycyjny (1 - 0 - 2) z zatrzaskiem
- z zatrzaskiem, czyli sam trzyma położenie w pozycji roboczej
- Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
- Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
- Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
Suwak trzypozycyjny (1 - 0 - 2)
- na sprężynie sama wraca do pionu
- Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
- Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
- Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
Podłączenie:
Zasilanie (P) BSP 1/2''
Powrót (T) BSP 1/2''
Wyjście na sekcje BSP 3/8''
Podłączenie BSP 1/2"
Specyfikacja techniczna:
Przepływ oleju: 0 - 40 l/min
Maksymalne ciśnienie robocze: 250 bar
Dopuszczalna temperatura otoczenia: -40°C do +60°C
Dopuszczalna temperatura oleju: -15°C do +80°C
Wyposażony w zawór bezpieczeństwa.

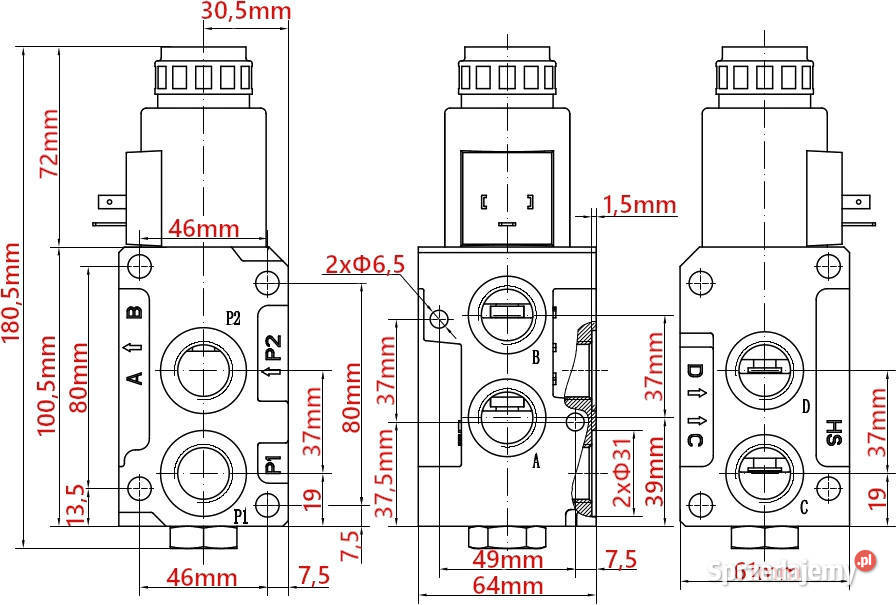

Elektrozawór 6/2 12v 50 l/min z wtyczką
Producent: SM-G (SKRAW MET GROUP)
Elektrozawór ten jest idealnym rozwiązaniem gdy w wykorzystywanym rozdzielaczu hydraulicznym (w celu sterowania siłownikiem) zabraknie nam dodatkowej sekcji do sterowania kolejnym siłownikiem.
Stosowany przy sterowaniu hydraulicznym, najczęściej przy rozdzielaczu 2-sekcyjnym, jako 3-sekcja np. chwytak, krokodyl itp.
Istnieje możliwość łączenia szeregowego.
Elektrozawór wysokiej jakości, charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.
Zastosowanie:
Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Przykładowe zastosowanie elektrozaworu: dwa siłowniki hydrauliczne dwustronnego działania sterowane za pomocą jednej sekcji w rozdzielaczu.
Dzięki niemu (za pomocą impulsu elektrycznego spowodowanego przyciskiem "P"), mamy możliwość sterowania dwoma niezależnymi siłownikami dwustronnego działania.
Przycisk ten przeważnie znajduje się na elemencie sterującym tj. dźwignia lub joystick.
Należy wziąć pod uwagę fakt, iż nie daje on możliwości sterowania dwoma siłownikami jednocześnie.
Dane techniczne:
Gwinty (BSP): 1/2"
Maksymalny przepływ oleju: 50 l/min
Napięcie: 12 V
Maksymalne ciśnienie robocze: 315 bar
Dopuszczalna temperatura otoczenia: -40°C do +60°C
Dopuszczalna temperatura oleju: -15°C do +80°C
Linka do sterowania rozdzielaczem na kulkę 1,5m
Producent: SM-G (Skraw-Met Group)
Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.
Końcówki:
Końcówka linki od strony joysticka zakończona kulką o średnicy 14mm
Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6
