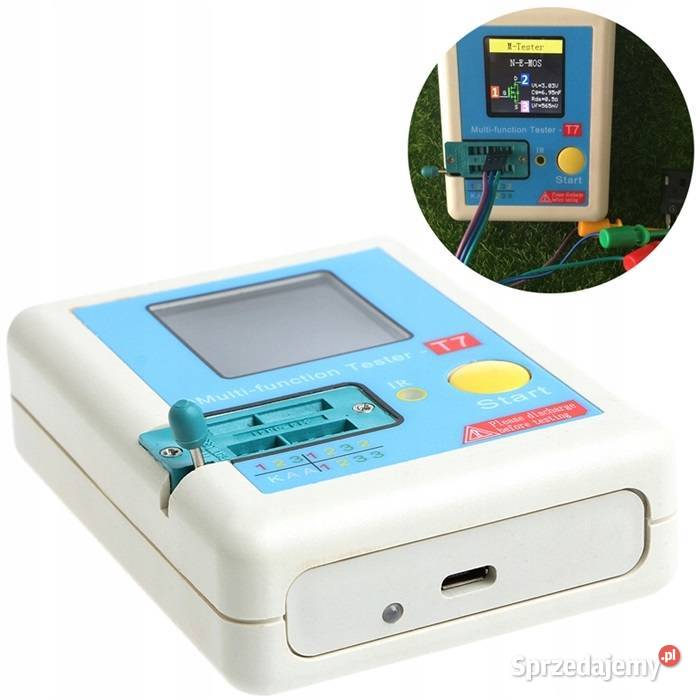

Tester elementów elektronicznych LCR M328 w najnowszej i najbogatszej wersji T7 umożliwia pomiary elementów: diody, cewki, rezystory, kondensatory, tyrystory. Rozpoznaje tranzystory NPN i PNP , N-channel i P-channel MOSFET, JFET i mierzy ich podstawowe parametry. Wszystkie pomiary pokazywane są na wyświetlaczu graficznym LCD TFT o rozdzielczości 160x128. Wyświetlacz LCD posiada podświetlanie. Wersja T7 posiada dodatkowo: wbudowany akumulator, nowy typ wyświetlacza, testowanie diod Zenera do 30V, wbudowany tester - dekoder IR (do pilotów na podczerwień). Obsługa miernika LCR jest bardzo prosta i sprowadza się jedynie do umieszczenia badanego elementu elektronicznego w podstawce ZIF-14 testera lub złapaniu za pomocą przewodów żabek, które mamy w zestawie. Następnie naciskamy przycisk Start i miernik wykonuje pomiar (rozpoznanie typu elementu + pomiar parametru charakteryzującego dany element np. rezystor – podaje jego wartość oporności elektrycznej). W przypadku gdy element elektroniczny jest uszkodzony, otrzymujemy informację: device is damaged.
Tester M328 LCR T-7 powinien posiadać każdy elektronik / elektryk bez względu czy jest początkującym czy zawodowcem, ponieważ jest bardzo prosty i praktyczny w użyciu. Znacznie ułatwia rozpoznawanie – testowanie elementów elektronicznych.
Cechu główne testera T7:
- najnowsza wersja LCR T7
- tester elementów elektronicznych LCR, RLC
- zbudowany w oparciu o procesor ATMEGA
- wyświetlacz graficzny LCD TFT 164x128 pikseli
- podświetlany ekran kolorowy
- umożliwia rozpoznanie i pomiar parametrów elementów elektronicznych
- czas pomiaru: ok. 2 sekundy
- pomiar z dość dużą dokładnością
- pomiar R rezystorów do 50Mohm
- pomiar L cewek/dławików
- pomiar C kondensatorów (ceramicznych/tantalowych/elektrolitycznych itd.) od 25pF do 100mF (100 mili Faradów = 100000 µF)
- pomiar ESR kondensatorów powyżej 2uF
- testowanie tranzystorów bipolarnych PNP i NPN
- testowanie tranzystorów N, P-channel MOSFET, JFET
- testowanie diod półprzewodnikowych
- testowanie diod LED (nie dotyczy diod LED mocy)
- zasilanie: wbudowany akumulator
- ładowanie poprzez złacze micro USB (kabel w zestawie)
Dodatkowe funkcje testera T7:
- wbudowany akumulator Li-ion ładowany z USB
- pomiar napięcia własnego akumulatora (po załączeniu testera)
- nowy typ wyświetlacza TFT
- testowanie diod Zenera 0.01V - 30V
- testowanie pilotów IP na podczerwień
- IR decoder
- Support Hitachi IR coding
- IR waveform display
- Infrared receiving instruction
Można by długo rozpisywać się o możliwościach miernika... Jednym słowem trzeba mieć ten tester elementów na wyposażeniu własnego warsztatu, a przekonasz się o jego możliwościach i praktycznym zastosowaniu. Z pewnością będziesz zadowolony.
Jest o wiele bardzie praktyczniejszy w użyciu w stosunku do multimetrów cyfrowych. W mierniku musimy najpierw wybrać najpierw odpowiedni zakres i ewentualnie zakres pomiarowy. A w oferowanym testerze wkładamy badany element naciskamy START i gotowe – znamy interesujący nas parametr.
Pomiar tranzystorów: nie każdy miernik uniwersalny / multimetr cyfrowy ma możliwość testowania sprawdzania tranzystorów. Jeśli danym multimetr ma już taką funkcje to najczęściej tylko dla tranzystorów bipolarnych typu PNP i NPN. Tutaj napotykamy pierwszy problem – gdzie w badanym tranzystorze jest Baza, gdzie C kolektor i Emiter? OK szukamy w internecie karty katalogowej (datasheet) i sprawdzamy wyprowadzenia tranzystora. A co jak jesteśmy w terenie „na obiekcie” i nie mamy pod ręką komputera i internetu? A co jeśli badany – testowany tranzystor w urządzeniu to MOSFET?
A w testerze posiadamy 3 złącza do badania elementów. Wkładamy tranzystor dowolnie, naciskamy START i gotowe. W wyniku pomiaru uzyskujemy informację co to za tranzystor (bipolany, uniporalny) typ. Npn, pnp, kanał n lub p, rozpiskę na wyświetlaczu gdzie jest baza, kolektor, emiter, oraz podstawowe parametry typu h21e (beta).
Uwaga!:
ZAWSZE NALEŻY ROZŁADOWAĆ KONDENSATOR PRZED JEGO POMIAREM!!!
PRÓBA POMIARU NIEROZŁADOWANEGO KONDENSATORA, MOŻE USZKODZIĆ TESTER!!!
W zestawie:
1 x Wielofunkcyjny Tester elementów LCR typ T7
1 x Przewód USB do ładowania

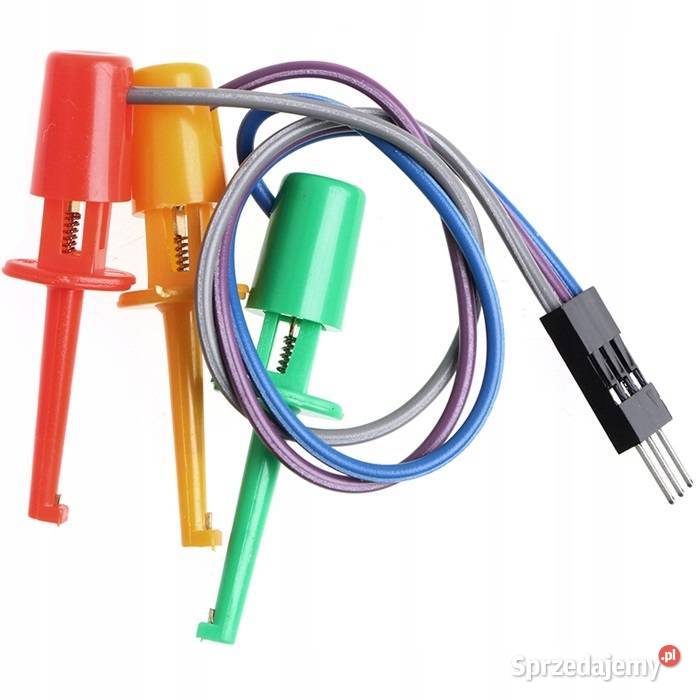

3 x Chwytak pomiarowy z przewodami
1 x Zestaw komponentów elektronicznych testowych (wysyłane losowo)
Towar fabrycznie nowy, nieużywany.
