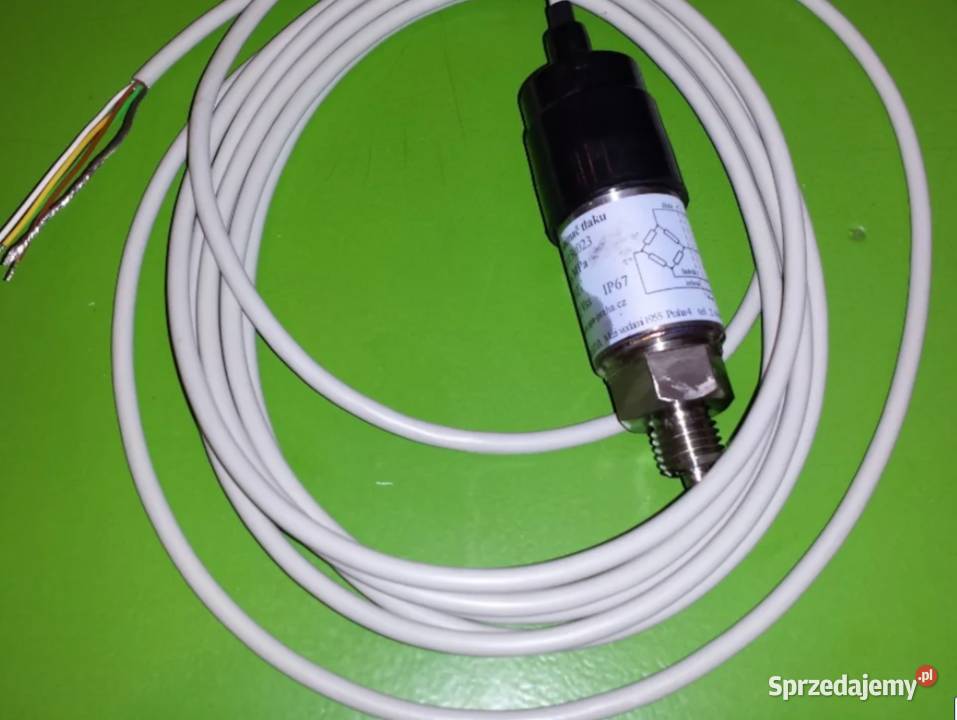

Czujnik ciśnienia w tłoku żurawia o ciśnieniu roboczym 16 MPa. Tensometr jest produkowany przez czeski zakład SPA Praha.
W typowym żurawiu CKD Slany z układem przeciw przeciążeniowym (ogranicznikiem) METRA I lub METRA II np.: AD 080, AD 10, AD 14, AD 160, AD 20, AD 28, zastosowane są dwa czujniki ciśnienia, jeden mierzący ciśnienie nad tłokiem, drugi mierzy ciśnienie pod tłokiem w siłowniku głównym podnoszącym ramie wysięgnika żurawia. Tensometr mierzy ciśnienie i zmienia jego wartości w MPa na jednostki elektryczne, w tym przypadku na mV.
Układ elektroniczny ogranicznika udźwigu zamontowany w żurawiu z tych dwóch uzyskanych parametrów ciśnień/napięć (górnego i dolnego), oblicza podnoszony ciężar i co za tym idzie obciążenie żurawia. Czujnik tensometryczny produkcji SPA jest tzw. "tensometrem napięciowym" - zmienia napięcie na wyjściowych przewodach sygnałowych, w zależności od ciśnienia, któremu został poddany. Tensometr jest delikatnym, a zarazem drogim elementem systemu układu ogranicznika udźwigu. Ulega uszkodzeniu podczas gwałtownych przeciążeń żurawia, powodujących wzrost ciśnienia oleju w układzie hydraulicznym powyżej wartości dopuszczalnych (wsp. bezpieczeństwa 1.3, graniczny 1,8), warto także zadbać o jego dobrą izolację przed wilgocią.
Mocowanie M 12 x 1,5
Dozwolone ciśnienie robocze 1,3 x 16 MPa
Bezpieczne (graniczne) ciśnienie robocze 1,8 x 16 Mpa
Ciśnienie niszczące 2,5 x 16 MPa
Żywotność w cyklach pracy 6.10 do 6 potęgi
Temperatura pracy -25 do 65º C
Napięcie sygnałowe na wyjściu przy zasilaniu 12 V 0 do 20 mV
Napięcie zasilania 5 do 14 V
Opór na wyjściu 400 ±100 Ω
Opór na wejściu 450 ±100 Ω
Dozwolone wibracje 150/2 Hz/g
Klasa ochrony IP 67
Waga bez przewodów 0,12 kg
Na zamówienie dostępne są czujniki ciśnienia działające w zakresach 4, 6, 10, 25 (spotykane w niektórych ogranicznikach SCS SLI 05D), 40, 60, 100 MPa.
Czujniki tensometryczne ulegają awarii w przypadku skokowego przeciążenia żurawia i wzrostu ciśnienia w układzie hydraulicznym ponad wartość graniczną oraz z powodu rozszczelnienia się obudowy i złej izolacji przed wilgocią.
Faktura vat, cena netto. Zapraszamy do odwiedzenia maszyna.net.
