Szyber Do burty trapezowej. Przykręcana zasuwa z rynienką. Wysyp / Lej / Sz
- Suchorączek, kujawsko-pomorskie
- 13 Sie 17:30
- Nr ogłoszenia: 73766644
- Dostępność: dostępne
1 / 10
Obserwuj
- Oferta od osoby prywatnej
- Stan nowe
- Marka maszyny Inna
Mogę wysłać za pobraniem, wystawiam faktury VAT - cena jest brutto. Sprzedaje też na alegro jako użytkownik "Kogutto" oraz na OLX

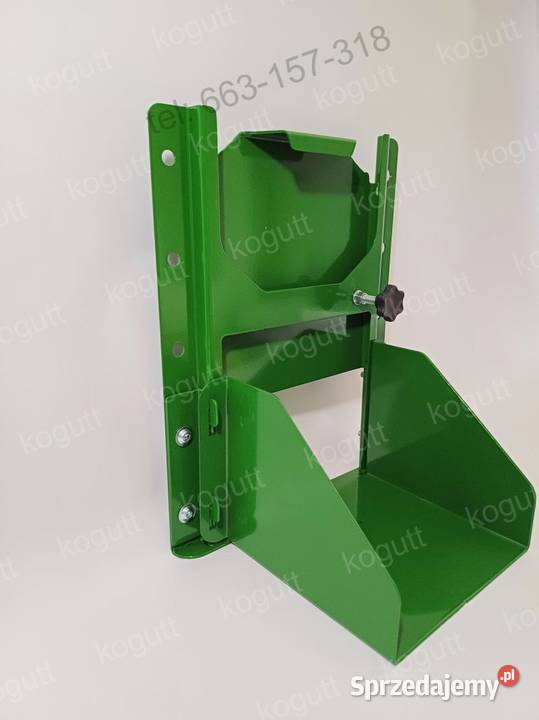

Zasuwa w zestawie z rynienką oraz uniwersalnym adapterem do montażu w trapezowej burcie przyczepy rolniczej (wysokość fali do 45 mm). Rozwiązanie przeznaczone do przyczep, w których standardowy szyber nie przylega do przetłoczeń burty trapezowej.

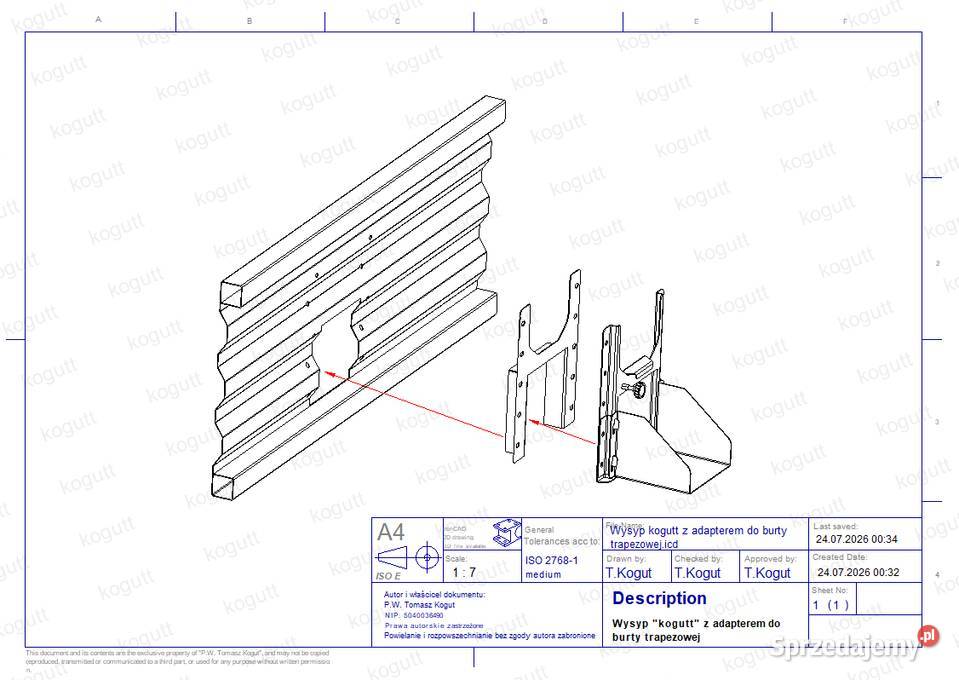

Sposób montażu pokazano na 2. zdjęciu oraz na filmie. Wystarczy wyciąć w burcie kwadratowy otwór nieco większy od tunelu adaptera, wywiercić otwory pod śruby, wsunąć adapter i skręcić go z szybrem oraz hakami rynienki. Sama rynienka jest łatwo demontowalna – wystarczy zdjąć ją z haków.

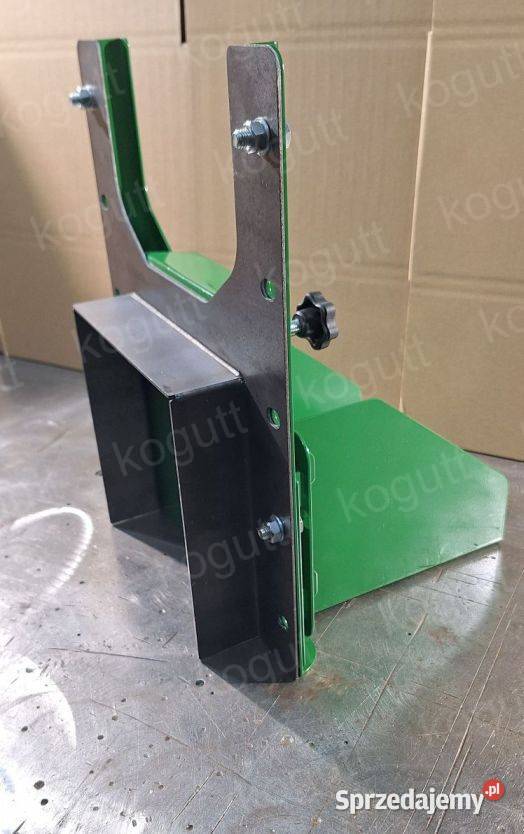

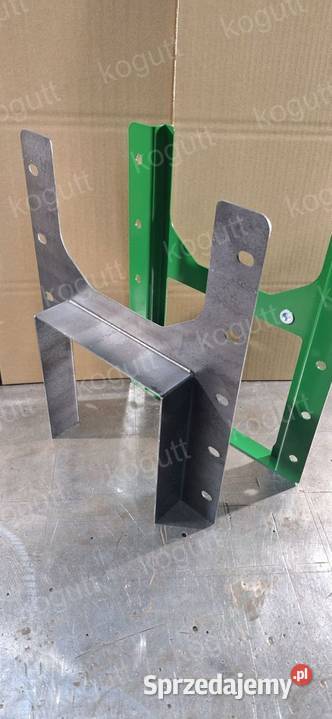

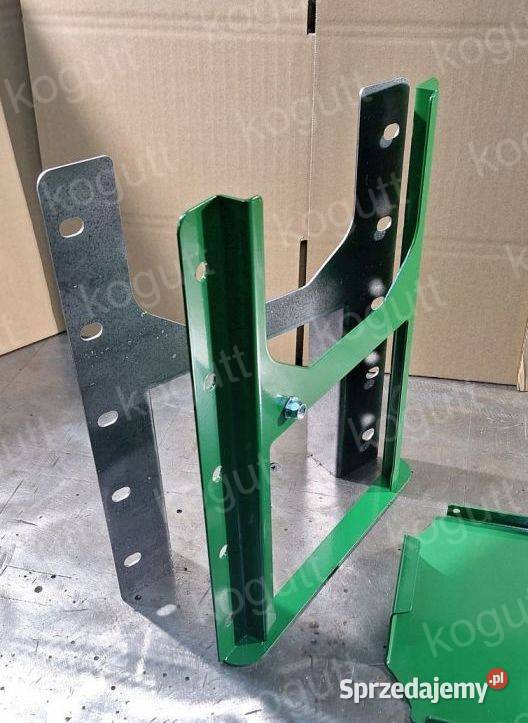

Szary, niemalowany element widoczny na zdjęciach to adapter do burt trapezowych. Nie jest wykonany pod jeden konkretny model przyczepy. Został zaprojektowany jako rozwiązanie uniwersalne, które można dopasować do większości burt trapezowych o wysokości fali do 45 mm.
Jego zadaniem jest dopasowanie szybra do burt z przetłoczeniami (falami). Adapter spełnia dwie funkcje:
- tworzy kanał (tunel), który ogranicza wysypywanie się zboża przez przestrzeń pomiędzy falą burty a płaską blachą szybra,
- stanowi prowadzenie i podparcie zasuwy, dzięki czemu szyber pracuje stabilnie i płynnie.
Adapter wykonany jest jako uniwersalny i niemalowany, aby można go było łatwo dopasować do różnych typów burt dostępnych na rynku.

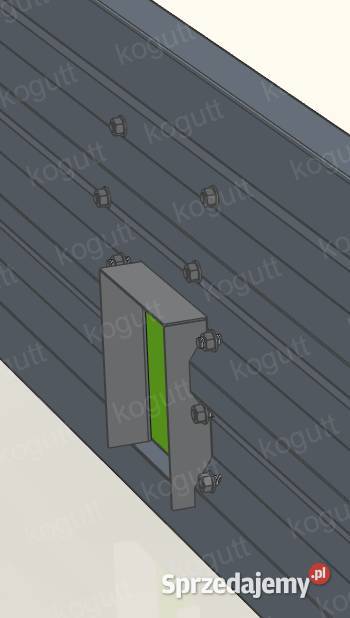

Długość kanału wynosi 45 mm. Jeżeli w Twojej przyczepie przetłoczenie jest płytsze, a kanał będzie wystawał do wnętrza, można go bez problemu skrócić od strony wewnętrznej burty. Na przedostatnim zdjęciu pokazano przykład sytuacji, w której kanał wystaje do wnętrza burty.
Otwór w burcie wykonywany jest indywidualnie, dlatego naturalne jest, że pomiędzy adapterem a profilem burty może pozostać niewielka szczelina. Dla uzyskania szczelności można przyspawać kanał od wewnętrznej strony burty, jednak nie jest to wymagane. W praktyce równie dobrze sprawdza się uszczelnienie np. pianką pomiędzy adapterem a profilem burty.
Adapter został zaprojektowany tak, aby jego montaż i ewentualne dopasowanie można było wykonać przy użyciu podstawowych narzędzi warsztatowych.

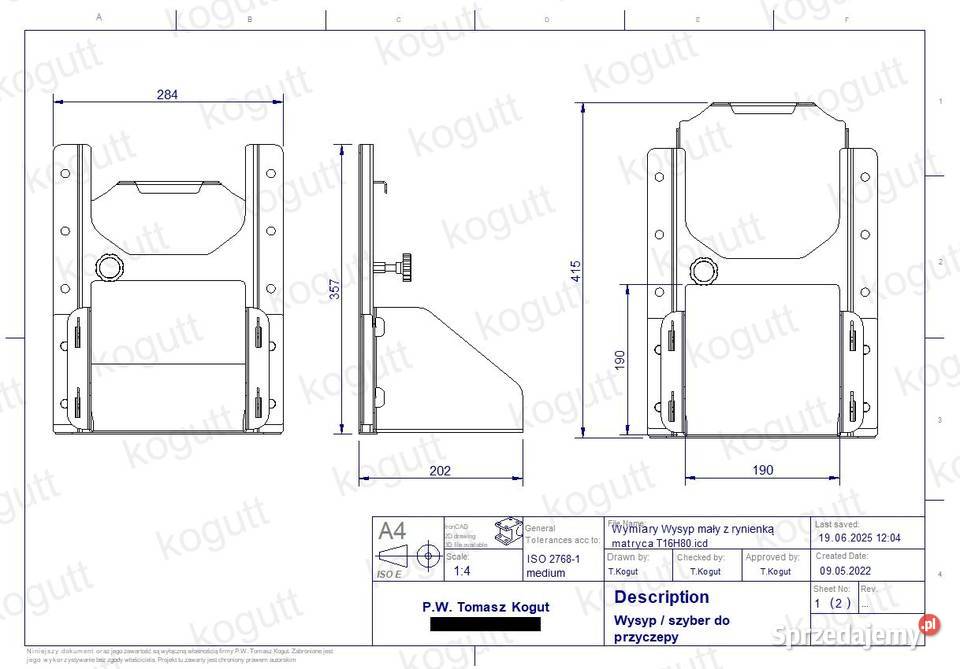

Wymiary szybra z rynienką pokazane są na ostatnim zdjęciu.
Przykręcany za pomocą 5 śrub po każdej stronie (w sumie 10 śrub).
Otwory montażowe mają średnicę 11,5 mm. Celowo wykonano je z niewielkim zapasem, aby ułatwić montaż i skompensować niewielkie odchyłki, które mogą powstać podczas ręcznego wiercenia otworów w burcie.
Ogłoszenie dotyczy zestawu, w którego skład wchodzą:
- adapter do burty trapezowej
- szyber z zasuwą
- rynienka z hakami mocującymi
Projekt, zdjęcia i materiały CAD są mojego autorstwa. Nie wyrażam zgody na ich kopiowanie, modyfikowanie ani wykorzystywanie.
Skontaktuj się
tomasz
Liczba odsłon: 4365
Zgłoś nadużycie
259 zł
