Witam

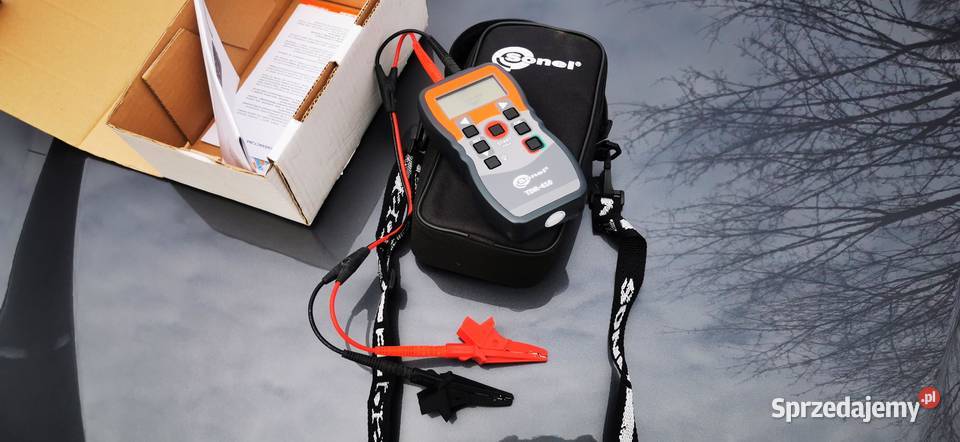

Mam do sprzedania nie używany miernik SONEL TDR-410 reflektometr. Urządzenie w oryginalnym futerale i opakowaniu kartonowym.
Sprawny, można przetestować na miejscu.
Nie wysyłam za pobraniem.

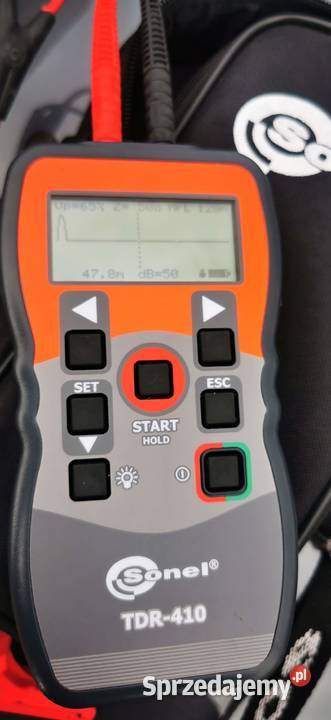

Reflektometr
SONEL TDR-410
✔️ Reflektometr Sonel TDR-410 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych.
✔️ Produkt dedykowany jest dla hurtowni elektrycznych i detalicznych sprzedawców kabli, firm zajmujących się wykonywaniem instalacji elektrycznych, pracowników utrzymania ruchu w zakładach produkcyjnych oraz dla personelu budowlanego.
✔️ Spełnia oczekiwania wszystkich osób, które muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych i telekomunikacyjnych
W zestawie znajduje się:
1 szt. Reflektometr
1 szt. Przewód 0,6 m dwużyłowy
1 szt. Futerał M-6
4 szt. Baterie alkaliczne 1.5 V AA
2 szt. Krokodylek 1 kV 20 A czerwony / czarny
1 szt. Futerał M-13
Cechy produktu
☑️ Lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
☑️ Lokalizacja uszkodzeń kabli współosiowych
☑️ Lokalizacja uszkodzeń okablowania infrastrukturalnego
☑️ Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
☑️ Graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie
SONEL TDR-410 Reflektometr Lokalizator Uszkodzeń w Przewodach + Akcesoria Zasilanie baterie
Zasada działania
✅ Zasada działania reflektometru TDR-410 polega na mierzeniu czasu biegu sygnału (impulsu sondującego) w parze kablowej od miejsca podłączenia do końca kabla lub do najbliższego uszkodzenia i z powrotem.
✅ Impulsy sondujące biegną w kablu z prędkością Vp (zwaną prędkością propagacji), która zależy od parametrów elektrycznych kabla, a w szczególności od materiału, z jakiego zbudowana jest jego izolacja
✅ Na podstawie wybranej przez użytkownika wartości Vp i zmierzonego czasu biegu impulsu, reflektometr oblicza odległość do zaburzeń impedancji falowej toru i wyświetla obraz kabla w postaci reflektogramu obrazującego wszelkie nieciągłości impedancji falowej na badanym odcinku.
SONEL TDR-410 Reflektometr Lokalizator Uszkodzeń w Przewodach + Akcesoria Kod producenta WMPLTDR410
Podłączanie badanego kabla do reflektometru
❌ Przed podłączeniem reflektometru należy się upewnić, że od badanego kabla odłączono źródła zasilania i inne urządzenia.
✔️ Należy upewnić się, że badany tor jest na przeciwległym końcu otwarty albo zwarty (nie jest zakończony terminatorem rezystancyjnym).
✔️ Reflektometr TDR-410 należy podłączyć do jednego z końców badanego kabla. Badany kabel podłącza się do wyjść bananowych reflektometru TDR-410 znajdujących się w górnej części obudowy przyrządu bezpośrednio, lub za pomocą przewodów zakończonych zaciskami krokodylkowymi, które znajdują się na wyposażeniu urządzenia:
A- Kabel koncentryczny Czerwony krokodylek należy podłączyć do żyły środkowej, czarny do ekranu/oplotu.
B- Kabel ekranowany Czerwony krokodylek należy podłączyć do żyły najbliższej ekranu, czarny zacisk do ekranu.
C- Skrętka parowa Badaną parę należy oddzielić od pozostałych par i podłączyć zaciski czerwony i czarny do poszczególnych żył badanej pary.
D- Kabel wielożyłowy- Krokodylki przewodów pomiarowych należy podłączyć do dowolnych dwóch żył kabla.
SONEL TDR-410 Reflektometr Lokalizator Uszkodzeń w Przewodach + Akcesoria Rodzaj wykrywacz przewodów
Specyfikacja Techniczna I Porównanie TDR-410 i TDR-420
0- Zakresy pomiarowe
- Dokładność
- Rozdzielczość
- Minimalna długość przewodu
- Współczynnik propagacji
-Impuls wyjściowy
- Impedancja wyjściowa
- Szerokość impulsu
- Tryb skanowania
- Generowany sygnał akustyczny
- Czas pracy z kompletem baterii
- zasilanie
- Automatyczne wyłączenie
- Wyświetlacz
- Zabezpieczenie prądowe
- Temperatura pracy
- Wymiary
- Waga
- Standardy kompatybilności elektromagn. EMC
- Stopień ochrony / szczelność
Skontaktuj się
