ROZDZIELACZ 80L JOYSTICK ZESTAW 3SEK TURA ZATRZASK [8488]
- Solec Kujawski, kujawsko-pomorskie
- 29 Sie 13:31
- Nr ogłoszenia: 65268129
- Dostępność: dostępne
1 / 11
Obserwuj
- Oferta od firmy
- Stan nowe
- Marka maszyny Inna
- Rok produkcji 2022
Zestaw hydrauliczny 3-sekcyjny 80L/min z sekcją pływającą i zatrzaskiem do TURA
KOD SKRAW MET: [8488]
Producent: SM-G (SKRAW MET GROUP)

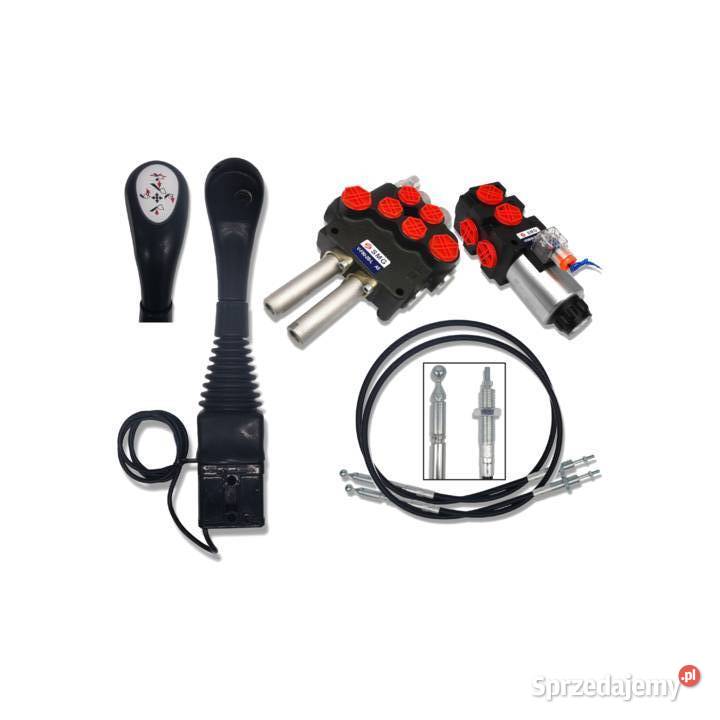

Skład zestawu:
joystick SM-G na kulki z 1 przyciskiem [3928]
2x linka o długości 2m [3935]
rozdzielacz hydrauliczny na linki 2 sekcyjny 80L/min - sekcja pływająca + zatrzask [1724]
elektrozawór — dzielnik 6/2 12V 90L/min [1962]
Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.
Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy) oraz jedną dodatkową po wciśnięciu przycisku.
Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.
___

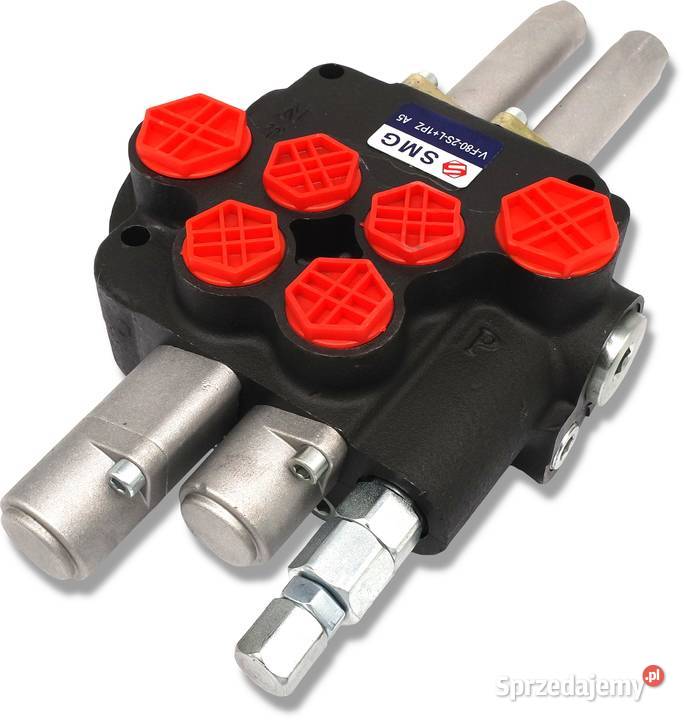

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 80L NA LINKI + SEKCJA PŁYWAJĄCA Z ZATRZASKIEM W 1 STRONĘ (K16+8)
Producent: SM-G (SKRAW MET GROUP)
Rozdzielacz wysokiej jakości, monoblokowy z układem równoległym z komorą pływającą (amortyzującą). Charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.
Umożliwia sterowanie z kabiny (za pomocą linek i joysticka) dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.
Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).
Dzięki zapadce z zatrzaskiem rozdzielacz idealnie nadaje się do maszyn i urządzeń, w których nie ma potrzeby ciągłego trzymania ręki na joysticku.
Rozdzielacz (wysokiej jakości) monoblokowy z układem równoległym z komorą pływającą (amortyzującą).
!UWAGA! W danym rozdzielaczu sekcja z zatrzaskiem znajduje się w tylko jednej sekcji z FUNKCJĄ PŁYWAJĄCĄ
Zastosowanie:
Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:
Cyklopy
Tury
Ładowacze
Pługi
Wózki widłowe i wiele innych
Suwak trzypozycyjny (1 - 0 - 2) z zatrzaskiem
z zatrzaskiem, czyli sam trzyma położenie w pozycji roboczej
Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
Suwak trzypozycyjny (1 - 0 - 2)
na sprężynie sama wraca do pionu
Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
Podłączenie:
Zasilanie (P) BSP 3/4''
Powrót (T) BSP 3/4''
Wyjście na sekcje BSP 1/2''
Podłączenie BSP 3/4"
Specyfikacja techniczna:
Przepływ oleju: 0 - 80 l/min
Maksymalne ciśnienie robocze: 300 bar
Dopuszczalna temperatura otoczenia: -40℃ do +60℃
Dopuszczalna temperatura oleju: -15℃ do +80℃
Wyposażony w zawór bezpieczeństwa.
___

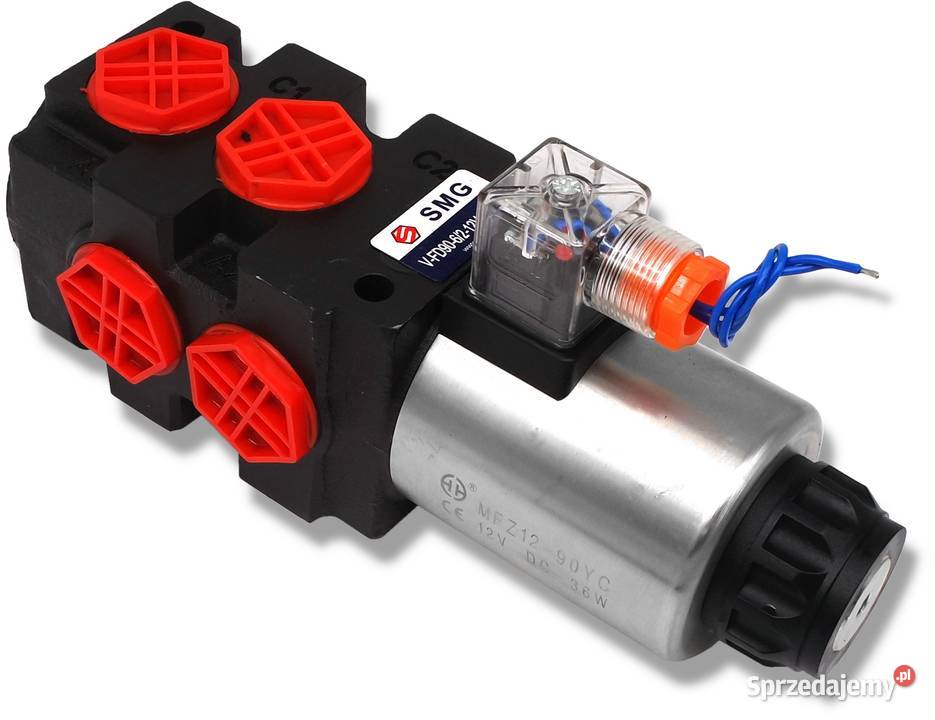

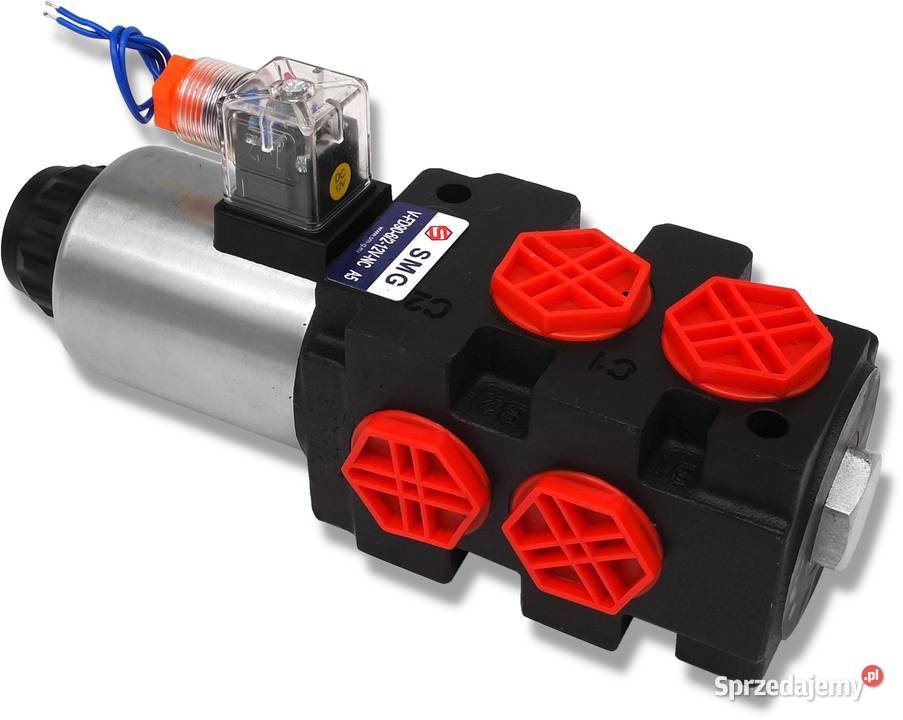

Elektrozawór 6/2 12v 90 l/min z wtyczką
Producent: SM-G (SKRAW MET GROUP)
Elektrozawór ten jest idealnym rozwiązaniem gdy w wykorzystywanym rozdzielaczu hydraulicznym (w celu sterowania siłownikiem) zabraknie nam dodatkowej sekcji do sterowania kolejnym siłownikiem.
Stosowany przy sterowaniu hydraulicznym, najczęściej przy rozdzielaczu 2-sekcyjnym, jako 3-sekcja np. chwytak, krokodyl itp.,
Do jednego bloku można łączyć szeregowo za pomocą kołnierzy maksymalnie 3 zawory.
Elektrozawór wysokiej jakości, charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.
Zastosowanie:

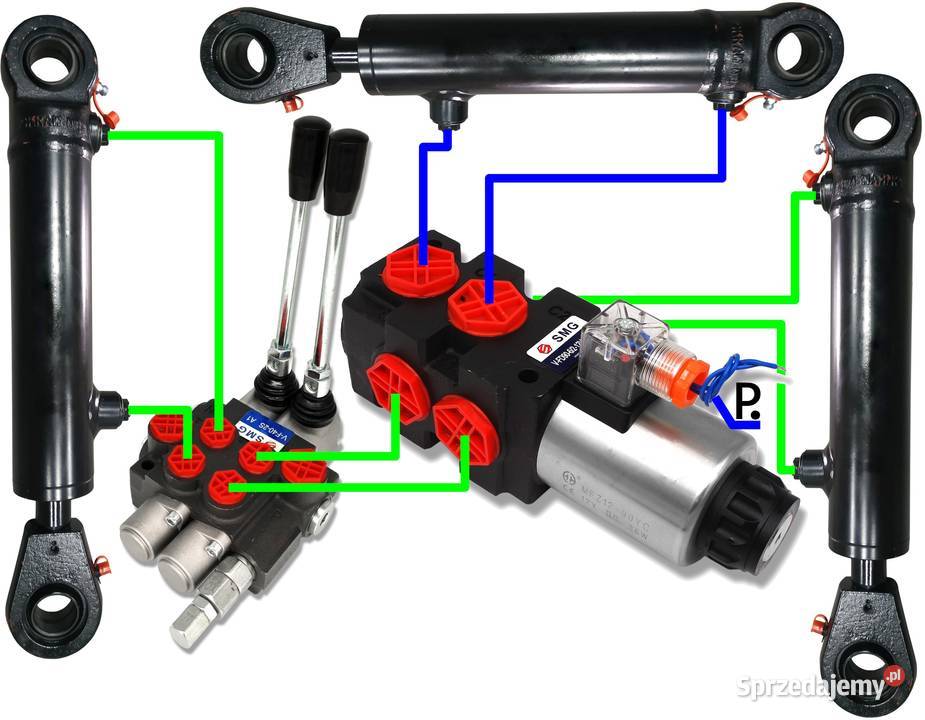

Przykładowe zastosowanie elektrozaworu: dwa siłowniki hydrauliczne dwustronnego działania sterowane za pomocą jednej sekcji w rozdzielaczu.
Dzięki niemu (za pomocą impulsu elektrycznego spowodowanego przyciskiem), mamy możliwość sterowania dwoma niezależnymi siłownikami dwustronnego działania.
Przycisk ten przeważnie znajduje się na elemencie sterującym tj. dźwignia lub joystick.
Należy wziąć pod uwagę fakt, iż nie daje on możliwości sterowania dwoma siłownikami jednocześnie.
Dane techniczne:
Gwinty (BSP): 3/4"
Maksymalny przepływ oleju: 90 l/min
Napięcie: 12 V
Maksymalne ciśnienie robocze: 315 bar
Dopuszczalna temperatura otoczenia: -40℃ do +60℃
Dopuszczalna temperatura oleju: -15℃ do +80℃

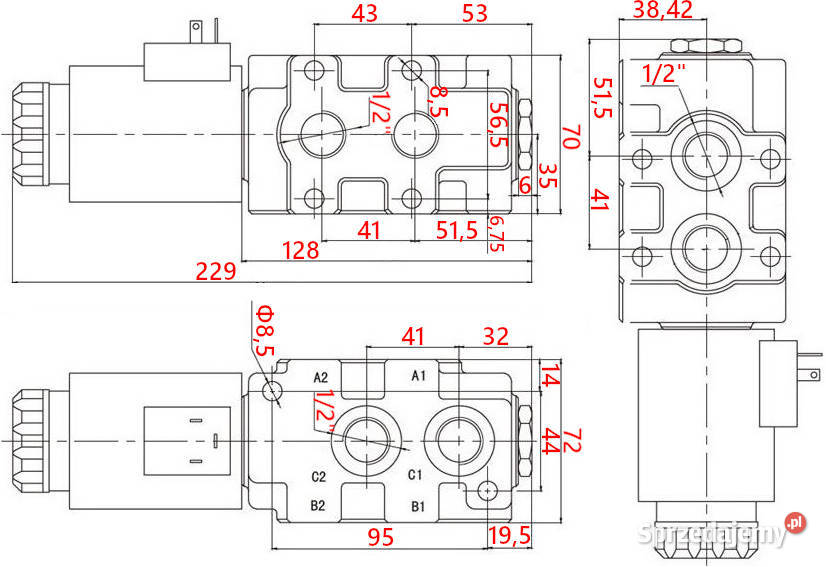

PODŁĄCZENIE:
A1 - A2 ZASILANIE / POWRÓT (niezależnie czy A1 lub A2 będzie powrotem czy zasilaniem)
B1 - B2 - C1 - C2 WYJŚCIA NA ODBIORNIKI (np. SIŁOWNIKI)
___
JOYSTICK Z 1 PRZYCISKIEM
PRODUCENT: SM-G (SKRAW-MET GROUP)
Przystosowany do mechanicznego sterowania podnoszeniem ramy, pochyłością łychy i chwytakiem bel bądź krokodylem.
Solidny joystick umożliwiający mechaniczne sterowanie trzykierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy dwóch linek i jednego przycisku.
Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.
Zastosowanie:
Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:
URSUS
ZETOR
MF i pochodnych.
Specyfikacja techniczna:
Temperatura pracy: od -30°C / do +80°C
Otwór na kabel Φ14 mm
Dźwignia blokady
Kołek samozabezpieczający M8 do mocowania kabla
Materiał:
ergonomiczny, hartowany uchwyt z tworzywa sztucznego
Podstawa ze stopu aluminium
Joystick posiada mechanizm bezpieczeństwa (2) umożliwiający blokadę ruchów główki joysticka, w celu zapobiegnięcia przypadkowego uruchomienia:
___

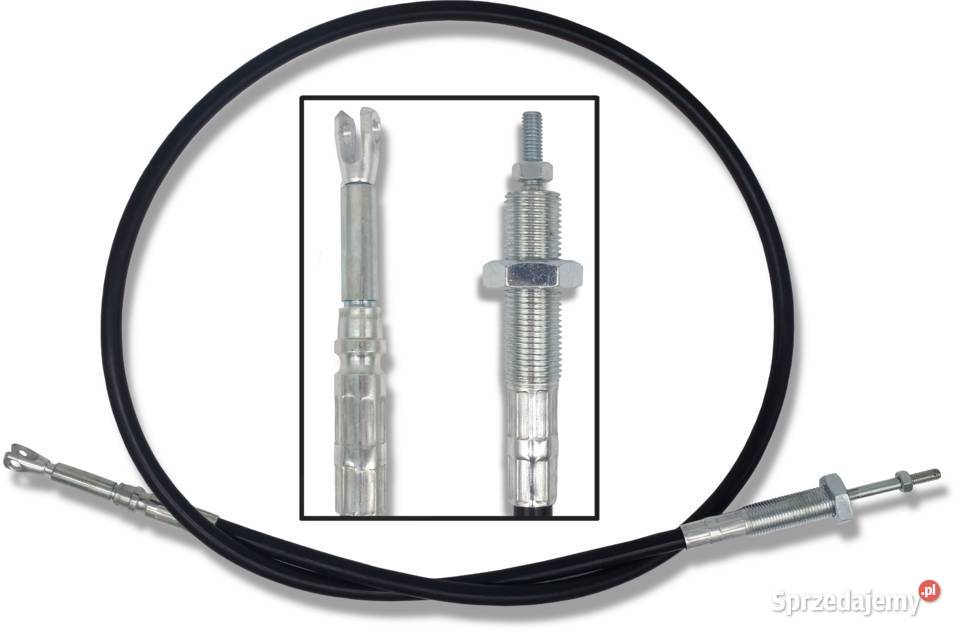

Linka do sterowania rozdzielaczem na kulkę 2m
Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.
Końcówki:
Końcówka linki od strony joysticka zakończona kulką o średnicy 14mm
Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6
