Projekt Hali z biurem HF 20/30
- Kraków, małopolskie
- 18 Sty 12:12
- Nr ogłoszenia: 72823548
- Dostępność: dostępne
1 / 4
Obserwuj
- Oferta od firmy
- Stan nowe
Opis projektu
Prosta, a zarazem funkcjonalna hala uniwersalna połączona z dwukondygnacyjnym budynkiem biurowym.
Hala wyróżnia się nowoczesną architekturą, komfortową częścią biurową oraz przestronną powierzchnią
do produkcji/magazynowania. Konstrukcja nośna hali wykonana jest ze stali, a część biurowa jest murowana.
Hala skierowana jest do Inwestorów prowadzących średnie jak i również duże firmy, zarówno produkcyjne jak i magazynowe czy usługowe. Hala wykonana jest w konstrukcji ram stalowych bez podpór wewnętrznych
co znacznie ułatwia pracę i organizację produkcji/usług. Część biurowa to tradycyjna konstrukcja murowana, ściany wykonane z pustaków ceramicznych, fundamenty, stropy i schody betonowe.
Cały budynek stanowi ekonomiczne rozwiązanie do prowadzenia działalności gospodarczych na terenie całej Polski.
Do projektu dołączona jest bezpłatna zgoda Autorów projektu na wprowadzenie dowolnych zmian i adaptacji. Zmiany dotyczące lokalizacji i wymiarów otworów okiennych i drzwiowych są zmianami nieistotnymi
i można je wprowadzić nawet na etapie budowy.
Technologia wykonania
Konstrukcja budynku: ramy stalowe
Słupy nośne: wykonane z dwuteownika równoległościennego (obudowa ścian - blacha trapezowa
lub płyta warstwowa)
Konstrukcja dachu: rygle dachowe z dwuteownika równoległościennego, płatwie stalowe
Dach pokryty: blachą trapezową lub płytą warstwową
Kąt nachylenia dachu: 15° ( 26,79%)
Rozstaw słupów nośnych i ram: ~5,00 m
Projekt dostosowany do: I strefy wiatrowej i III śniegowej
Typ: biurowiec z halą, projekty hal z biurowcem, projekty hal ramowych w konstrukcji stalowej, projekt hali magazynowej, projekt magazynu, budynek magazynowy, projekt hali stalowej, projekty gotowe hal, gotowe hale stalowe, wiaty stalowe, projekty budynków stalowych, projekty garaży na samochody ciężarowe.
Dokumentacja
PROJEKT ARCHITEKTONICZNO-BUDOWLANY (3 EGZ.):
- opis techniczny
- elewacje

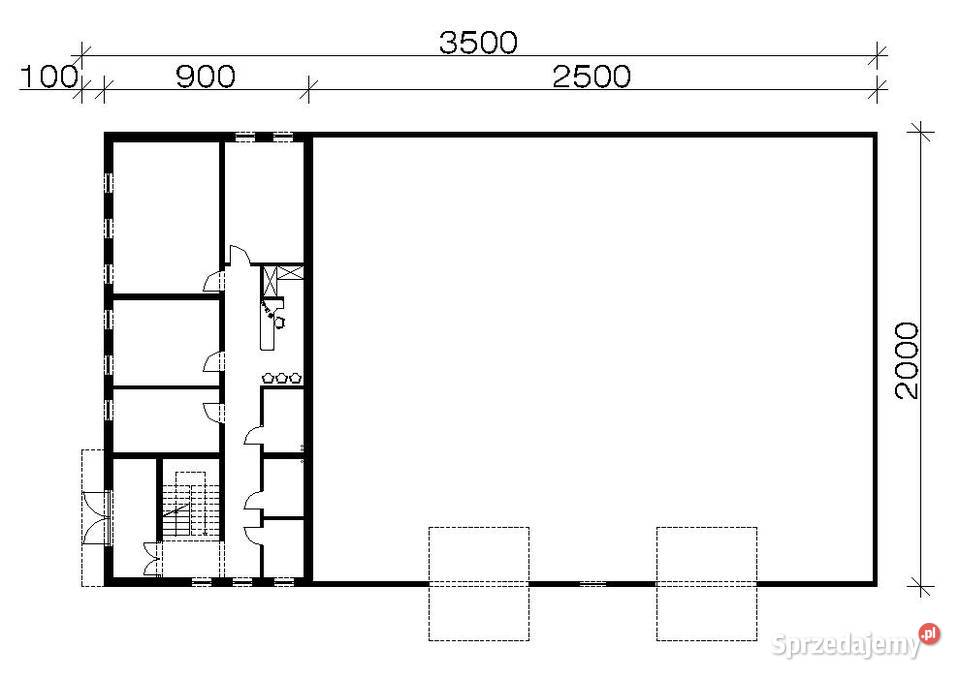

- rzut parteru
- rzut piętra

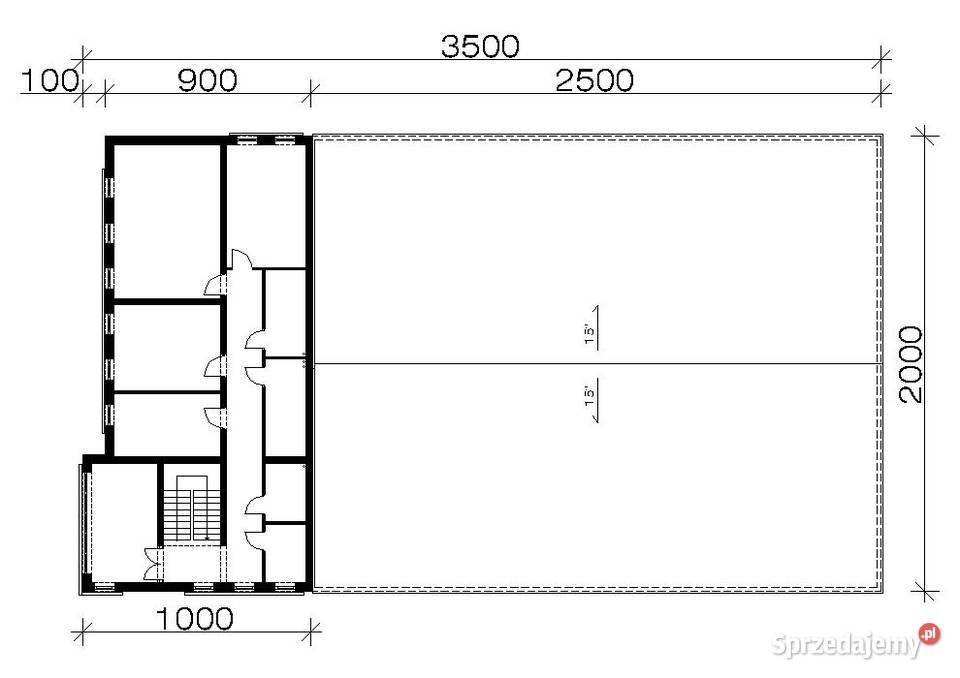

- rzut dachu

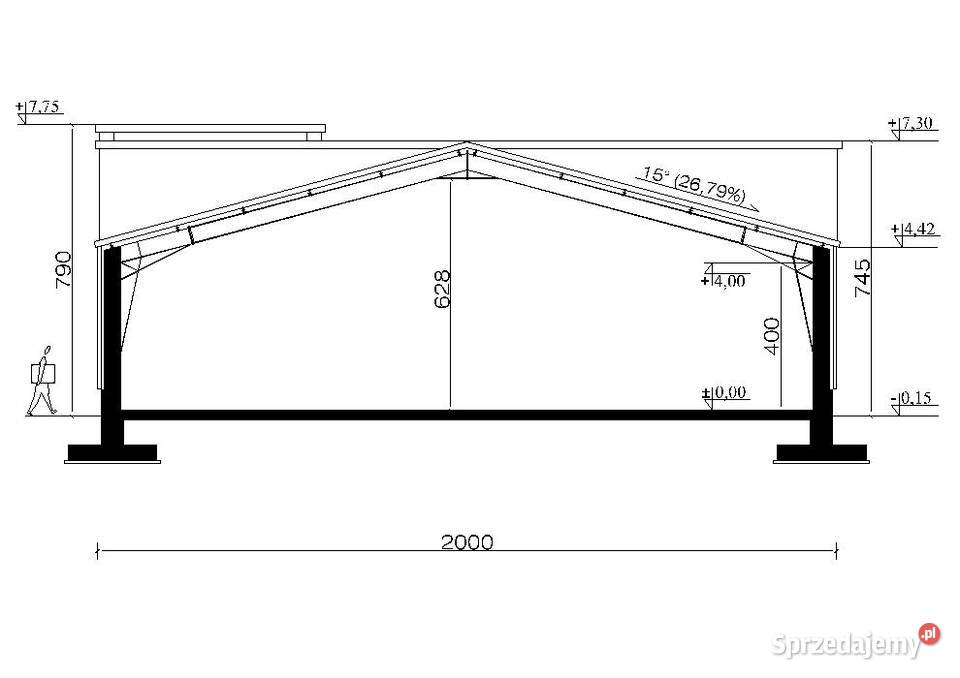

- przekroje
- zestawienie stolarki i ślusarki
PROJEKT TECHNICZNY (3 EGZ.):
Projekt budowlany - architektura
- opis techniczny
- elewacje
- rzut parteru
- rzut piętra
- rzut dachu
- przekroje
- zestawienie stolarki i ślusarki
Projekt budowlany - konstrukcja
- opis techniczny
- obliczenia
- rzut fundamentów, zbrojenie fundamentów
- zestawienie kotew montażowych
- ściana wjazdowa i tylna - schemat montażu konstrukcji
- ściany podłużne - schemat montażu konstrukcji
- rzut dachu - schemat montażu konstrukcji dachu
- rygle ściany wjazdowej i tylnej - detale + zestawienie materiałów
- rygle ścian podłużnych - detale + zestawienie materiałów
- słupy - detale + zestawienie materiałów
- rygle dachowe i płatwie - detale + zestawienie materiałów
- stężenia ścienne i dachowe + zestawienie materiałów
OFERUJEMY GOTOWE PROJEKTY HAL, WIAT, BIUROWCÓW O RÓŻNYCH ROZPIĘTOŚCIACH : 6,7,8,9,10,11,12,13,,14,15,16,17,18,19,20
WYKONUJEMY PROJEKTY O DOWOLNYM KĄCIE DACHU, WYSOKOŚCI, DŁUGOŚCI.
DOKUMENTACJA PROJEKTOWA JEST ZGODNA Z NOWELIZACJĄ PRAWA BUDOWLANEGO.
POSIADAMY W OFERCIE GOTOWE SYSTEMOWE HALE STALOWE OBUDOWANE PŁYTAMI WARSTWOWYMI / BLACHĄ TRAPEZOWĄ, HALE STALOWE Z WYPEŁNIENIEM MUROWANYM ORAZ TRADYCYJNE HALE MUROWANE
Odpowiemy na Państwa pytania i doradzimy rozwiązania. Zapytania prosimy kierować na maila bezpośrednio do naszej pracowni. Zaprojektujemy każdą halę, biurowiec, magazyn o dowolnych wymiarach dostosowany do lokalnych warunków zabudowy i strefy obciążenia śniegiem i wiatrem.
