PROJEKT DOMU - Rrezydencja w stylu dworkowym B633
- Kraków, małopolskie
- 22 Sie 11:29
- Nr ogłoszenia: 62132140
- Dostępność: dostępne
1 / 7
Obserwuj
- Oferta od firmy
- Stan nowe
PROJEKT REZYDENCJI W STYLU DWORKOWYM
PARAMETRY TECHNICZNE DOMU

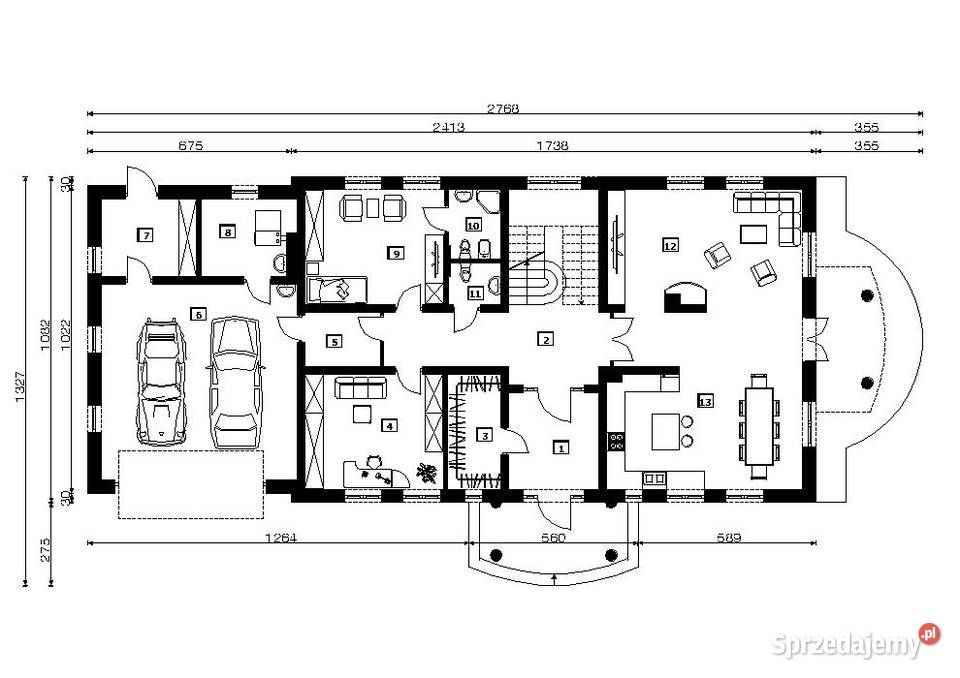

Parter:...............................PU[m2]
1. Wiatrołap.............................9.6
2. Komunikacja..................... 27.6
3. Garderoba...........................6.9
4. Gabinet..............................17.5
5. Pom. gospodarcze 1............4.5
6. Garaż.................................42.2
7. Pom. gospodarcze 2............8.3
8. Kotłownia.............................7.7
9. Pokój gościnny....................17.5
10. Łazienka.............................4.0
11. WC.....................................2.4
12. Salon...............................37.6
13. Kuchnia + Jadalnia...........25.7

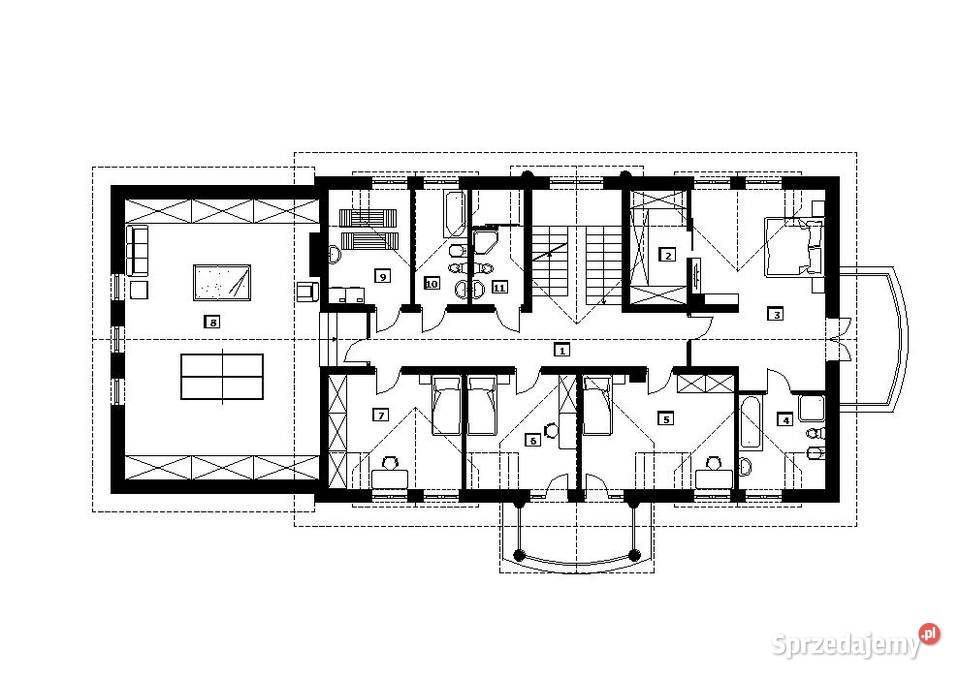

Poddasze:...............................PU[m2]
1. Komunikacja........................20.2/20.2*
2. Garderoba...........................5.0/7.3*
3. Sypialnia..............................26.6/27.9*
4. Łazienka..........,...................7.8/9.1*
5. Pokój 1.................................17.9/19.4*
6. Pokój 2.................................12.4/14.1*
7. Pokój 3.................................15.4/17.0*
8. Pokój hobby..........................42.9/63.5*
9. Pralnia..................................9.3/10.5*
10. Łazienka.............................6.7/6.7*
11. WC......................................4.5/6.6*
* powierzchnia podłogi
Technologia: tradycyjna murowana
Ściany zewnętrzne: dwuwarstwowe wykonane z pustaków ceramicznych gr. 29cm
Izolacja termiczna ścian zewnętrznych: styropian gr. 15cm
Ściany fundamentowe: wykonane z bloczków betonowych gr. 29cm
Izolacja termiczna ścian fundamentowych: styropian gr. 15cm
Ławy fundamentowe: tradycyjne betonowe zbrojone
Strop nad parterem: tradycyjny żelbetowy - wylewany
Więźba dachowa: tradycyjna drewniana wykonana metodą ciesielską
Izolacja termiczna dachu: wełna mineralna gr. 30cm
Izolacje podłogi na gruncie: twardy nienasiąkliwy styropian gr. 20 cm
Kominy i przewody wentylacyjne: prefabrykowane
Kocioł: na paliwo stałe - biomasę (pelety), możliwość zamiany na kocioł gazowy po adaptacji
Wykończenie ścian zewnętrznych: tynk silikonowy lub akrylowy
Podmurówka: płytki klinkierowe lub tynk mozaikowy lub okładzina z kamienia
Stolarka okienna i drzwiowa: drewniana lub PCV
Pokrycie dachu: dachówka ceramiczna lub blachodachówka
Tynki wewnętrzne: cementowo - wapienne
Powierzchnia użytkowa: 380 m2
Powierzchnia zabudowy: 295 m2
Wysokość: 9.89 m
Kąt nachylenia dachu: 45°
Dokumentacja "gotowego projektu architektoniczno-konstrukcyjnego domu jednorodzinnego"
składa się z czterech egzemplarzy i zawiera:
PROJEKT ARCHITEKTONICZNY
- opis techniczny
- rzuty poszczególnych pięter
- rzut dachu
- rzut więźby dachowej
- przekrój budynku

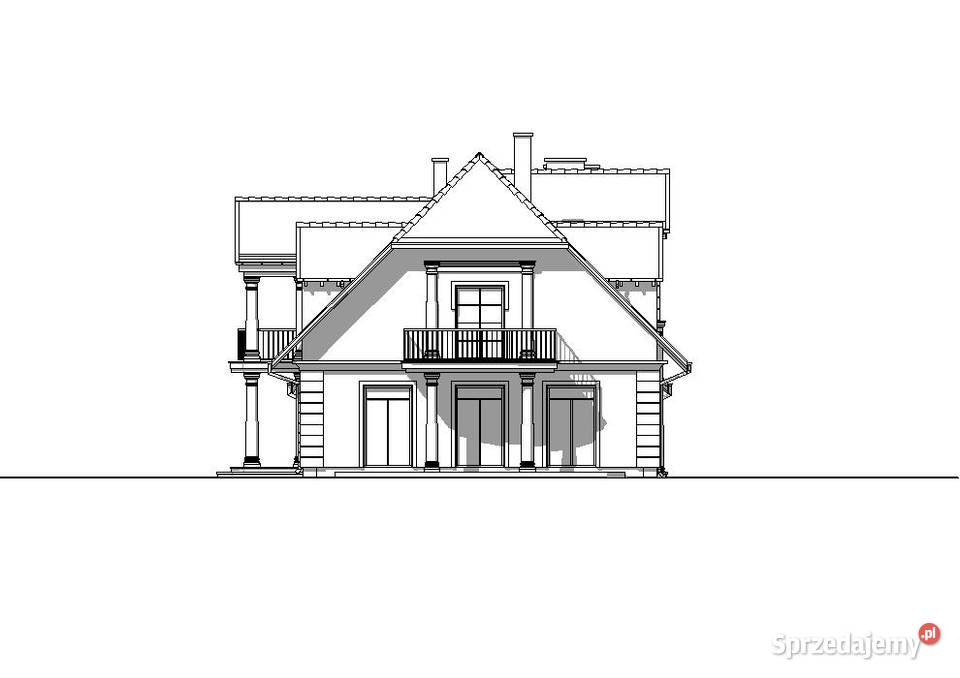

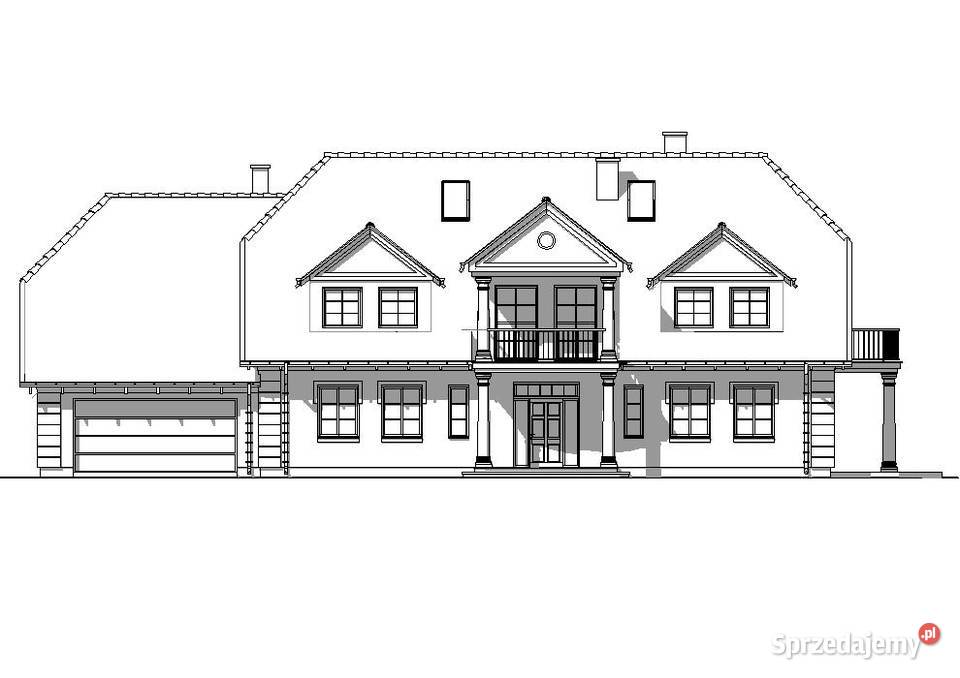

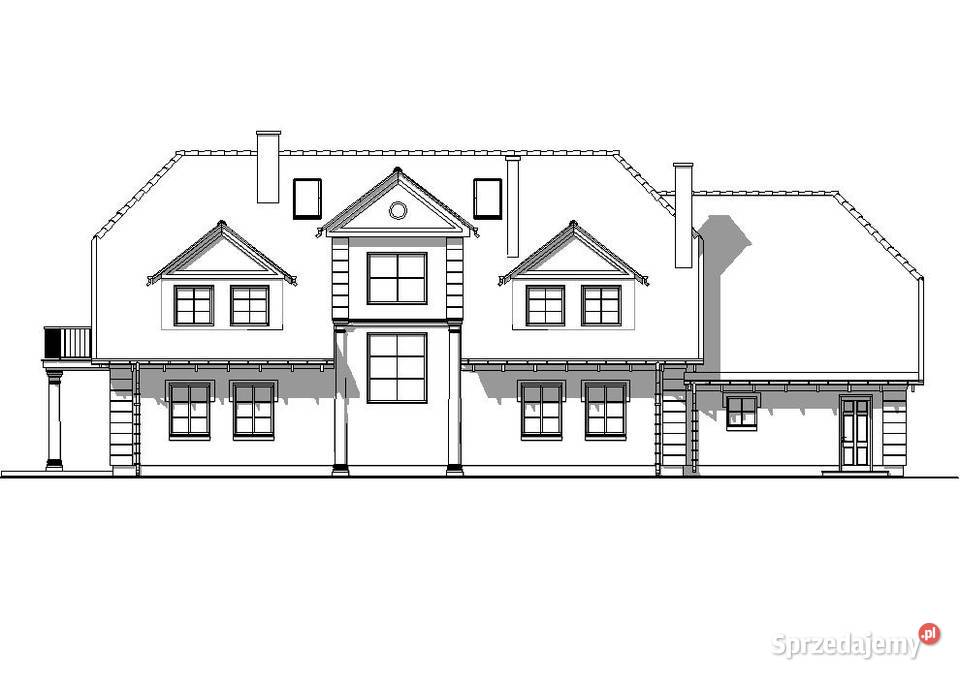

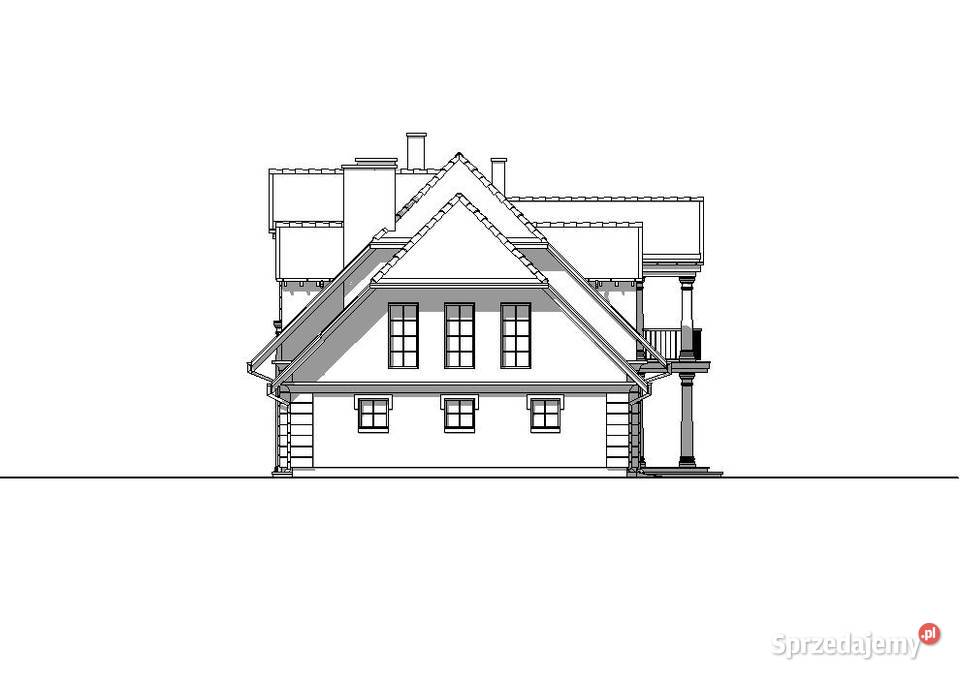

- elewacje zewnętrzne
PROJEKT KONSTRUKCYJNY
- opis techniczny konstrukcji
- obliczenia statyczne elementów konstrukcyjnych
- rzut fundamentów
- konstrukcja ścian, stropów i więźby dachowej
PROJEKT WEWNĘTRZNYCH INSTALACJI CENTRALNEGO OGRZEWANIA, GAZU i WOD-KAN
- opis techniczny instalacji centralnego ogrzewania
- opis techniczny instalacji gazu
- opis techniczny instalacji wodno- kanalizacyjnej
- rysunki planów poszczególnych instalacji
PROJEKT WEWNĘTRZNEJ INSTALACJI ELEKTRYCZNEJ I ODGROMOWEJ
- opis techniczny instalacji elektrycznej i odgromowej
- schemat instalacji elektrycznej
- rysunki planów instalacji elektrycznej i odgromowej
ORAZ
- zestawienie stolarki okiennej i drzwiowej
- zestawienie elementów więźby dachowej
- zestawienie stali zbrojeniowej
- zestawienie głównych materiałów tj. beton, ściany nośne, działowe itp.
- detale konstrukcyjne: fundamenty, wieńce, nadproża, belki, stropy
- projektowana charakterystyka energetyczna budynku
- analiza porównawcza alternatywnych źródeł ogrzewania
- zgodę Autora projektu na zmiany w projekcie
- kserokopie uprawnień projektantów oraz ich przynależności do Izby Architektów i Inżynierów budownictwa
Dodatkową zaletą budowy tego domu jest łatwość wprowadzenia zmian i adaptacji na etapie budowy. Materiały budowlane konstrukcyjne, izolacyjne i wykończeniowe do wybudowania domu w tej technologii są łatwo dostępne i znane firmom wykonawczym.
Dopuszczamy zmiany zastosowanych materiałów, zmianę funkcji domu jak również gabarytów budynku.
Do projektu dołączona jest bezpłatna zgoda Autorów domu na wprowadzenie dowolnych zmian.
-- Projekt dostępny w wersji lustrzanego odbicia w tej samej cenie. --
Szczegóły o projekcie.
Bobprojekt.pl
Skontaktuj się
BobSTUDIO
Liczba odsłon: 401
Zgłoś nadużycie
9 840 zł
Informacje o firmie
