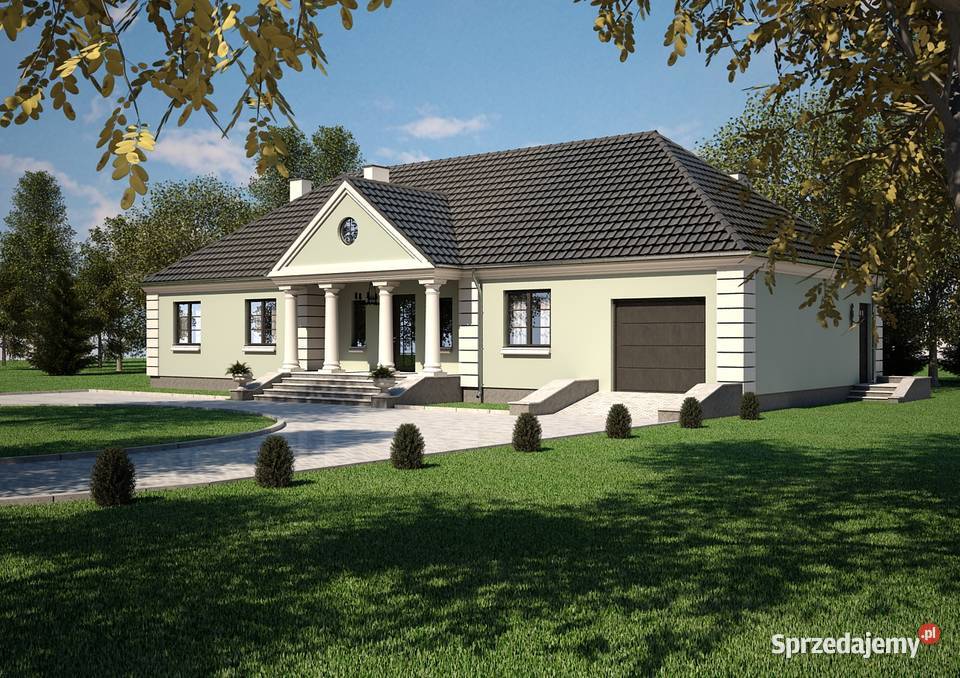

Projekt domu parterowego - DWOREK POLSKI
PARAMETRY TECHNICZNE DOMU
Parter:...............................PU[m2]
1. Wiatrołap............................. 4.5
2. WC...................................... 3.8
3. Komunikacja...................... 18.0
4. Kuchnia + Jadalnia............ 24.7
5. Salon................................. 36.5
6. Pokój 1............................... 14.2
7. Pokój 2............................... 12.3
8. Łazienka.............................. 6.8
9. Kotłownia........................... 11.9
10. Garaż............................... 18.6
11. Pokój 3............................. 12.2
12. Garderoba......................... 4.1
Technologia: tradycyjna murowana
Ściany zewnętrzne: dwuwarstwowe wykonane z pustaków ceramicznych gr. 25cm
Izolacja termiczna ścian zewnętrznych: styropian gr. 20cm
Ściany fundamentowe: wykonane z bloczków betonowych gr. 25cm
Izolacja termiczna ścian fundamentowych: styropian gr. 20cm
Ławy fundamentowe: tradycyjne betonowe zbrojone
Strop nad parterem: tradycyjny żelbetowy - wylewany
Więźba dachowa: tradycyjna drewniana wykonana metodą ciesielską
Izolacja termiczna dachu: wełna mineralna gr. 30cm
Izolacje podłogi na gruncie: twardy nienasiąkliwy styropian gr. 20 cm
Kominy i przewody wentylacyjne: prefabrykowane
Kocioł: na paliwo stałe - biomasę (pelety), możliwość zamiany na kocioł gazowy po adaptacji
Wykończenie ścian zewnętrznych: tynk silikonowy lub akrylowy
Podmurówka: płytki klinkierowe lub tynk mozaikowy lub okładzina z kamienia
Stolarka okienna i drzwiowa: drewniana lub PCV
Pokrycie dachu: dachówka ceramiczna lub blachodachówka
Tynki wewnętrzne: cementowo - wapienne
Powierzchnia użytkowa: 167.6 m2
Powierzchnia zabudowy: 230 m2
Wysokość: 7.7 m
Kąt nachylenia dachu: 38°
Dokumentacja "gotowego projektu architektoniczno-konstrukcyjnego domu jednorodzinnego"
składa się z czterech egzemplarzy i zawiera:
PROJEKT ARCHITEKTONICZNY
- opis techniczny
- rzuty poszczególnych pięter
- rzut dachu
- rzut więźby dachowej
- przekrój budynku

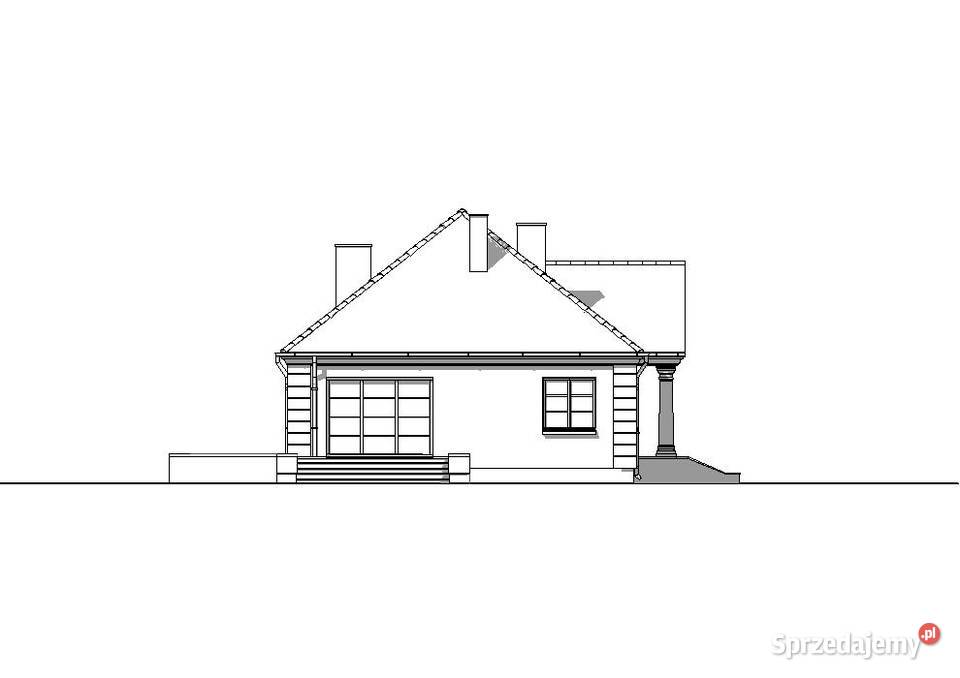

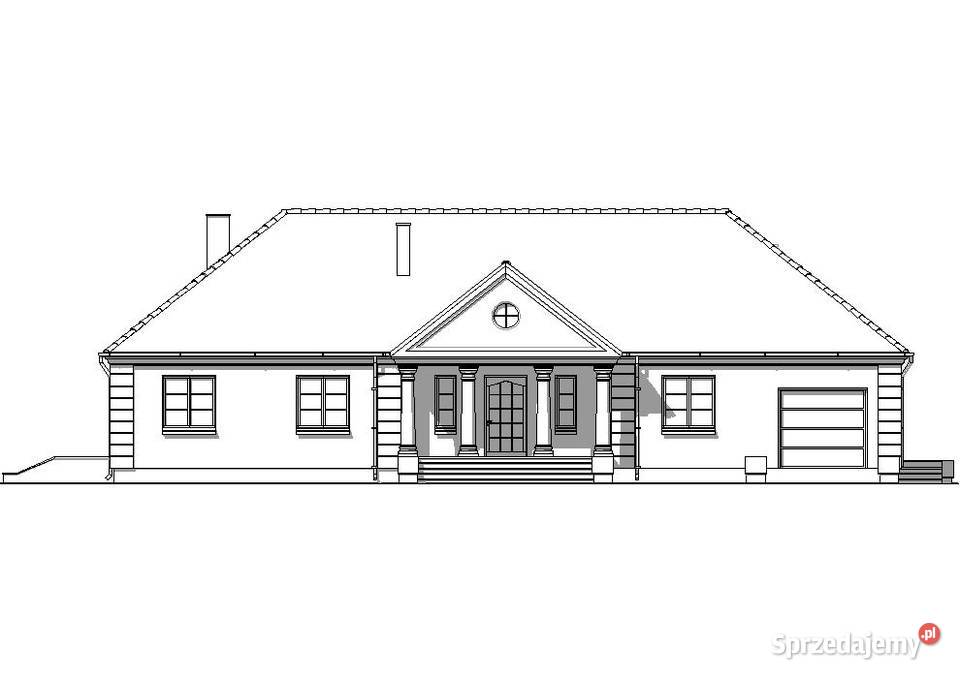

- elewacje zewnętrzne
PROJEKT KONSTRUKCYJNY
- opis techniczny konstrukcji
- obliczenia statyczne elementów konstrukcyjnych
- rzut fundamentów
- konstrukcja ścian, stropów i więźby dachowej
PROJEKT WEWNĘTRZNYCH INSTALACJI CENTRALNEGO OGRZEWANIA, GAZU i WOD-KAN
- opis techniczny instalacji centralnego ogrzewania
- opis techniczny instalacji gazu
- opis techniczny instalacji wodno- kanalizacyjnej
- rysunki planów poszczególnych instalacji
PROJEKT WEWNĘTRZNEJ INSTALACJI ELEKTRYCZNEJ I ODGROMOWEJ
- opis techniczny instalacji elektrycznej i odgromowej
- schemat instalacji elektrycznej
- rysunki planów instalacji elektrycznej i odgromowej
ORAZ
- zestawienie stolarki okiennej i drzwiowej
- zestawienie elementów więźby dachowej
- zestawienie stali zbrojeniowej
- zestawienie głównych materiałów tj. beton, ściany nośne, działowe itp.
- detale konstrukcyjne: fundamenty, wieńce, nadproża, belki, stropy
- projektowana charakterystyka energetyczna budynku
- analiza porównawcza alternatywnych źródeł ogrzewania
- zgodę Autora projektu na zmiany w projekcie
- kserokopie uprawnień projektantów oraz ich przynależności do Izby Architektów i Inżynierów budownictwa
Dodatkową zaletą budowy tego domu jest łatwość wprowadzenia zmian i adaptacji na etapie budowy. Materiały budowlane konstrukcyjne, izolacyjne i wykończeniowe do wybudowania domu w tej technologii są łatwo dostępne i znane firmom wykonawczym.
Dopuszczamy zmiany zastosowanych materiałów, zmianę funkcji domu jak również gabarytów budynku.
Do projektu dołączona jest bezpłatna zgoda Autorów domu na wprowadzenie dowolnych zmian.
-- Projekt dostępny w wersji lustrzanego odbicia w tej samej cenie. --
