Pełna specyfikacja pompy chemicznej Х50-32-125Д-С-УХЛ4
Pompa **Х50-32-125Д-С-УХЛ4** jest przemysłową pompą odśrodkową przeznaczoną do tłoczenia cieczy chemicznie agresywnych oraz cieczy obojętnych. Konstrukcja spełnia wymagania norm dla pomp chemicznych stosowanych w przemyśle chemicznym, petrochemicznym, energetycznym i gospodarce wodno-ściekowej. ([A-A-A][1])

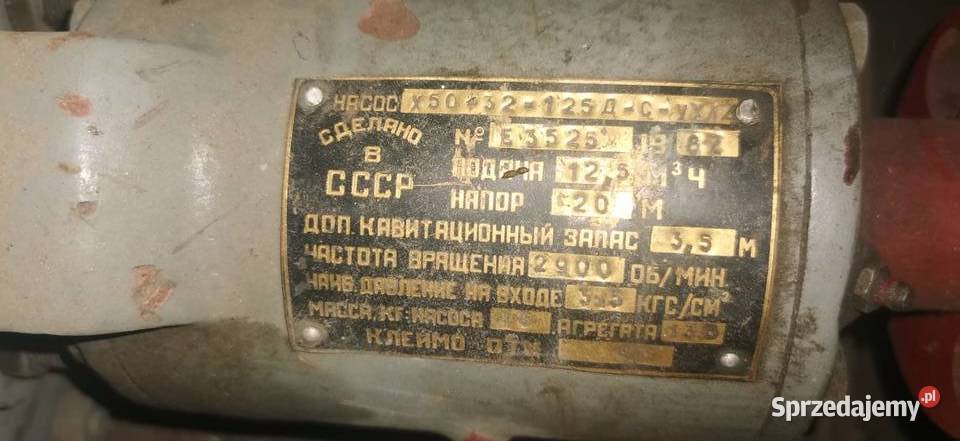

# Oznaczenie typu
**Х50-32-125Д-С-УХЛ4**
oznacza:
| Oznaczenie | Znaczenie |
| **Х** | pompa chemiczna odśrodkowa z podporą na korpusie |
| **50** | średnica króćca ssawnego – 50 mm |
| **32** | średnica króćca tłocznego – 32 mm |
| **125** | nominalny typ wirnika (średnica znamionowa) |
| **Д** | części przepływowe wykonane z żeliwa wysokochromowego (ЧХ28) odpornego na korozję chemiczną |
| **С** | pojedyncze uszczelnienie dławnicowe (sznurowe) |
| **УХЛ4** | wykonanie klimatyczne: klimat umiarkowany i chłodny, kategoria rozmieszczenia 4 (praca w pomieszczeniach z kontrolowanymi warunkami środowiskowymi) ([A-A-A][1]) |
---
# Przeznaczenie
Pompa przeznaczona jest do pompowania:
* kwasów i zasad o dopuszczalnym stopniu agresywności,
* roztworów soli,
* kondensatów,
* wody technologicznej,
* cieczy chemicznie obojętnych,
* wody morskiej,
* cieczy procesowych.
Może pracować z cieczami o:
* gęstości do **1850 kg/m³**,
* lepkości kinematycznej do **30 × 10⁻⁶ m²/s (30 cSt)**,
* zawartości cząstek stałych do **0,1% objętości**,
* maksymalnym rozmiarze cząstek **0,2 mm**,
* korozyjności materiału części przepływowych nie większej niż **0,1 mm/rok**. ([A-A-A][1])
---
# Parametry techniczne
| Parametr Wartość |
| Typ pompy | odśrodkowa, jednostopniowa |
| Ustawienie | poziome |
| Wydajność nominalna | **12,5 m³/h** |
| Zakres wydajności | **6–17,5 m³/h** |
| Wysokość podnoszenia nominalna | **20 m** |
| Zakres wysokości podnoszenia | **15–24 m** |
| Dopuszczalny zapas antykawitacyjny (NPSHr) | **3,5 m** |
| Prędkość obrotowa | **2900 obr./min** |
| Średnica króćca ssawnego | **DN 50** |
| Średnica króćca tłocznego | **DN 32** |
| Maksymalne ciśnienie na ssaniu | **0,35 MPa** |
| Temperatura medium | **od –40°C do +120°C** (zależnie od wykonania materiałowego) |
| Napięcie zasilania silnika | **380 V, 50 Hz** |
| Zalecana moc silnika | **3 kW** (dla cieczy o gęstości do 1300 kg/m³) lub **4 kW** (dla cieczy do 1850 kg/m³) |
| Stopień ochrony silnika | zgodnie z wykonaniem silnika |
| Masa samej pompy | około **37 kg** |
| Masa agregatu z silnikiem | około **96–130 kg** ([s3.yandexcloud.net][2]) |
---

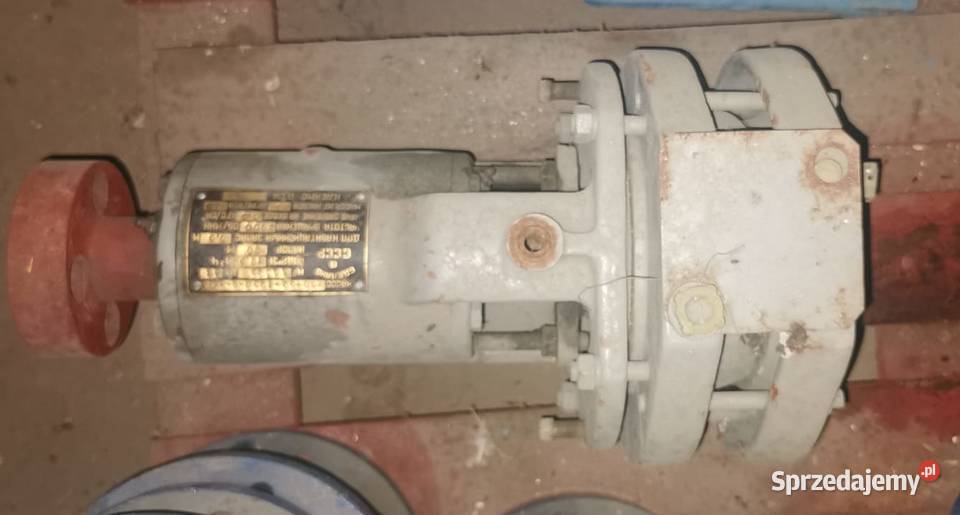

# Konstrukcja
Pompa posiada:
* jednostopniowy wirnik odśrodkowy,
* poziomy wał,
* osiowy dopływ cieczy,
* spiralny korpus,
* łożyska toczne,
* napęd poprzez sprzęgło elastyczne,
* montaż na wspólnej ramie z silnikiem elektrycznym.
---
# Materiały wykonania
W wykonaniu **Д**:
| Element | Materiał |
| ----------- | ------------------------------------------- |
| Korpus | żeliwo wysokochromowe (ЧХ28) |
| Wirnik | żeliwo wysokochromowe |
| Pokrywa | żeliwo wysokochromowe |
| Wał | stal konstrukcyjna |
| Tuleja wału | stal nierdzewna lub stal odporna na zużycie |
Żeliwo wysokochromowe zapewnia wysoką odporność na korozję chemiczną oraz ścieranie. ([A-A-A][1])
---
# Uszczelnienie wału
Oznaczenie **С** oznacza:
**pojedyncze uszczelnienie dławnicowe (sznurowe).**
Charakterystyka:
* możliwość regulacji docisku,
* łatwa wymiana materiału uszczelniającego,
* dopuszczalny niewielki wyciek roboczy,
* przeciek nie większy niż około **2 l/h**. ([A-A-A][3])
---
# Warunki eksploatacji
Pompa może pracować:
* w instalacjach przemysłowych,
* w układach ciągłych,
* wewnątrz budynków,
* w pomieszczeniach wentylowanych,
* przy temperaturze otoczenia zgodnej z wykonaniem **УХЛ4**.
---
# Wykonanie klimatyczne UХЛ4
**УХЛ4** oznacza:
* klimat umiarkowany i chłodny,
* montaż wewnątrz pomieszczeń,
* ochrona przed bezpośrednim działaniem opadów i promieniowania słonecznego,
* eksploatacja zgodnie z wymaganiami normy **GOST 15150**. ([A-A-A][1])
---
# Typowe zastosowania
Pompa znajduje zastosowanie w:
* przemyśle chemicznym,
* przemyśle petrochemicznym,
* galwanizerniach,
* oczyszczalniach ścieków,
* stacjach uzdatniania wody,
* przemyśle nawozowym,
* przemyśle papierniczym,
* energetyce,
* instalacjach technologicznych.
---
# Zalety
* wysoka odporność chemiczna dzięki wykonaniu **Д**,
* trwała konstrukcja przemysłowa,
* prosta obsługa i serwis,
* możliwość współpracy z silnikami 3 lub 4 kW,
* łatwa wymiana uszczelnienia dławnicowego,
* dobre parametry hydrauliczne przy wydajności 12,5 m³/h,
* możliwość pracy z wieloma agresywnymi mediami w zakresie temperatur od **–40°C do +120°C**. ([A-A-A][
