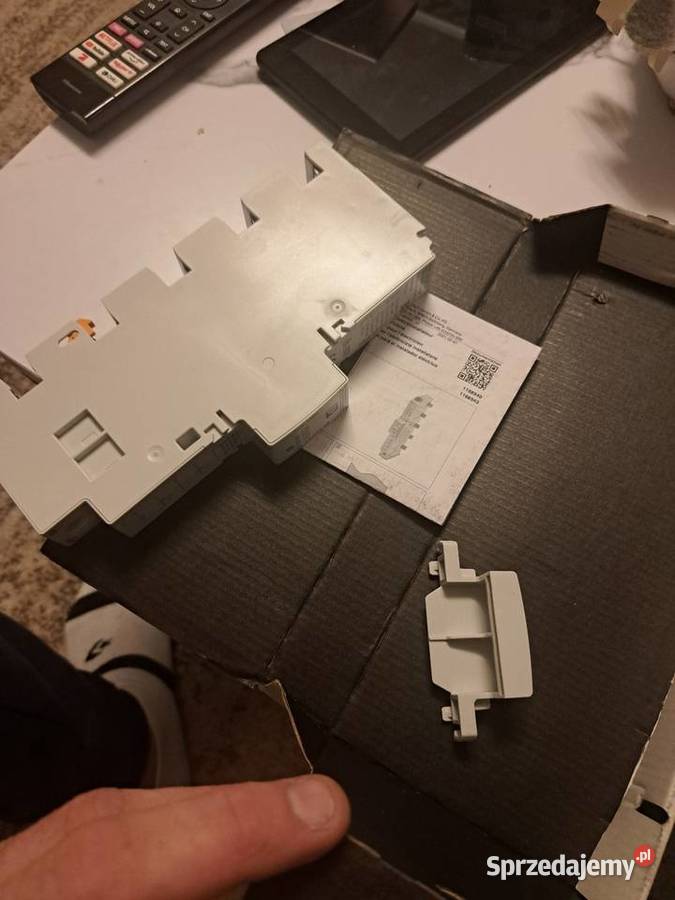

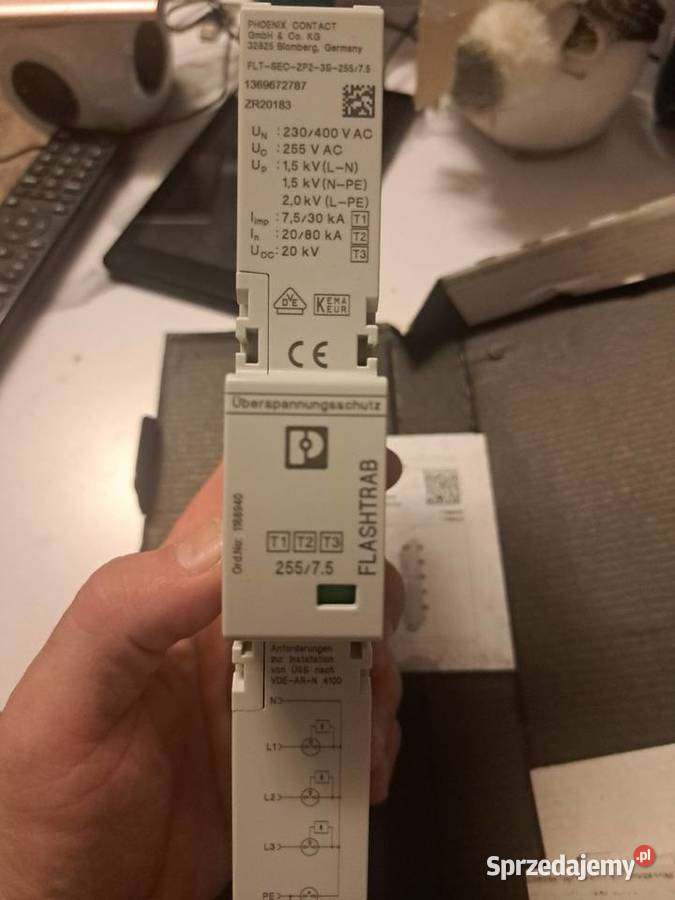

Ogranicznik kombinowany Phoenix Contact typu 1+2+3 - FLT-SEC-ZP2-3S-255/7,5
- Ruda Śląska, śląskie
- 29 Lis 03:09
- Nr ogłoszenia: 72612057
- Dostępność: dostępne
1 / 3
Obserwuj
- Oferta od osoby prywatnej
- Stan nowe
- Marka Phoenic contant
- Rodzaj ogranicznik napięć
Dostępne 4 sztuki!!!!!!!!
Okazyjna cena!!!!!!
Opis produktu
Odgromnik typu 1 / klasa I, do sieci trójfazowych, z oddzielnymi przewodami neutralnym (N) i ochronnym (PE) (L1, L2, L3, PE, N). Nadaje się do połączeń wyrównawczych w instalacjach bez zewnętrznego zabezpieczenia odgromowego, z zasilaniem napowietrznym i bez. Do montażu na szynach zbiorczych o rozstawie 40 mm.
Dane techniczne:
Cechy artykułu
Klasa testu IEC: I + II + III
T1 + T2 + T3
Typ EN: T1 + T2 + T3
Układ zasilania IEC: TN-S
TT
Konstrukcja: Jednoczęściowy moduł szyny zbiorczej
Typ produktu: Ogranicznik przepięć kombinowany
Liczba słupów: 4
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny, zdalny komunikat poprzez opcjonalny moduł
Właściwości izolacyjne
Kategoria przepięciowa: IV
Poziom zanieczyszczenia: 2
Właściwości elektryczne
Częstotliwość znamionowa fN: 50 Hz (60 Hz)
Dane połączenia
Typ połączenia: Połączenie śrubowe
Gwint śruby: M6
Moment dokręcania: 2,5 Nm
Długość zdejmowania izolacji: 18 mm
Przekrój przewodu giętkiego: 2,5 mm² ... 35 mm²
Przekrój przewodu sztywnego: 2,5 mm² ... 50 mm²
Masa
Szerokość: 27 mm
47 mm (z nasadką dystansową)
52 mm (z nasadką dystansową)
Wysokość: 220,7 mm
Głębokość: 104,4 mm
Jednostka dywizji: 1,5 TE
Specyfikacje materiałów
Kolor: jasnoszary RAL 7035
Klasa palności wg UL 94: V-0
Wartość CTI materiału: 175
Materiał izolacyjny: PA 6.6
Komputer
Grupa materiałowa: IIIa
Materiał obudowy: PA 6.6
Komputer
Właściwości mechaniczne
Dane mechaniczne
Otwarta ściana boczna: Nie
Obwód zabezpieczający
Ścieżki ochrony: LN
L-PE
N-PE
Kierunek działania: 3L-N i N-PE
Napięcie znamionowe UN: 230/400 V AC ±10% (TN-S)
230/400 V AC ±10% (TT)
Częstotliwość znamionowa fN: 50 Hz (60 Hz)
Maksymalne napięcie ciągłe UC: 255 V AC
Prąd przewodu ochronnego IPE: ≤ 5 µA
Prąd wyładowania nominalnego impulsowego In (8/20) µs (LN): 20 kA
Nominalny prąd wyładowczy In (8/20) µs (L-PE): 20 kA
Nominalny prąd wyładowczy In (8/20) µs (N-PE): 80 kA
Udar kombinowany UOC: 20 kV
Prąd testowy piorunowy (10/350) µs (LN), ładunek: 3,75 As
Prąd testowy pioruna (10/350) µs (LN), energia właściwa: 15 kJ/Ω
Prąd testowy piorunowy (10/350) µs (LN), prąd szczytowy Iimp: 7,5 kA
Prąd testowy piorunowy (10/350) µs (L-PE), ładunek: 3,75 As
Prąd testowy piorunowy (10/350) µs (L-PE), energia właściwa: 15 kJ/Ω
Prąd testowy piorunowy (10/350) µs (L-PE), prąd szczytowy Iimp: 7,5 kA
Prąd testowy piorunowy (10/350) µs (N-PE), ładunek: 15 As
Prąd testowy piorunowy (10/350) µs (N-PE), energia właściwa: 225 kJ/Ω
Prąd testowy piorunowy (10/350) µs (N-PE), prąd szczytowy Iimp: 30 kA
Całkowity prąd rozładowania Itotal (10/350) µs: 30 kA
Zdolność gaszenia prądu następczego Ifi (LN): 25 kA
Zdolność gaszenia prądu następczego Ifi (L-PE): 25 kA
Zdolność gaszenia prądu Ifi (N-PE): 100 A
Wytrzymałość zwarciowa ISCCR: 25 kA
Poziom ochrony Up (LN): ≤ 1,5 kV
Poziom ochrony Up (L-PE): ≤ 2 kV
Poziom ochrony Up (N-PE): ≤ 1,5 kV
Zachowanie TOV w UT (LN): 442 V AC (120 min / tryb wytrzymywania)
Zachowanie TOV w UT (L-PE): 442 V AC (120 min / tryb wytrzymywania)
1455 V AC (200 ms / tryb wytrzymywany)
Zachowanie TOV przy UT (N-PE)1200 V AC (200 ms / tryb wytrzymywania)
Czas reakcji tA: ≤ 100 ns
Maksymalny prąd bezpiecznika dla okablowania linii odgałęzionych: 160 A (gG)
Warunki środowiskowe i długość życia
Warunki środowiskowe
Klasa ochrony IP: 20°C (po zainstalowaniu)
Temperatura otoczenia (praca): -40 °C ... 80 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 80 °C
Wysokość: ≤ 6000 m (n.p.m. (powyżej zera normalnego))
Dopuszczalna wilgotność (eksploatacyjna): 5% ... 95%
Normy i przepisy
Normy/Przepisy I: WE 61643-11
Normy/Przepisy: EN 61643-11
Montaż
Typ montażu: szyna zbiorcza 40 mm
Nr katalogowy
- 1168940
Skontaktuj się
Miro
Liczba odsłon: 4
Zgłoś nadużycie
350 zł
