Hala Stalowa - Wiata - Projekty - HB 14x30
Opis projektu:

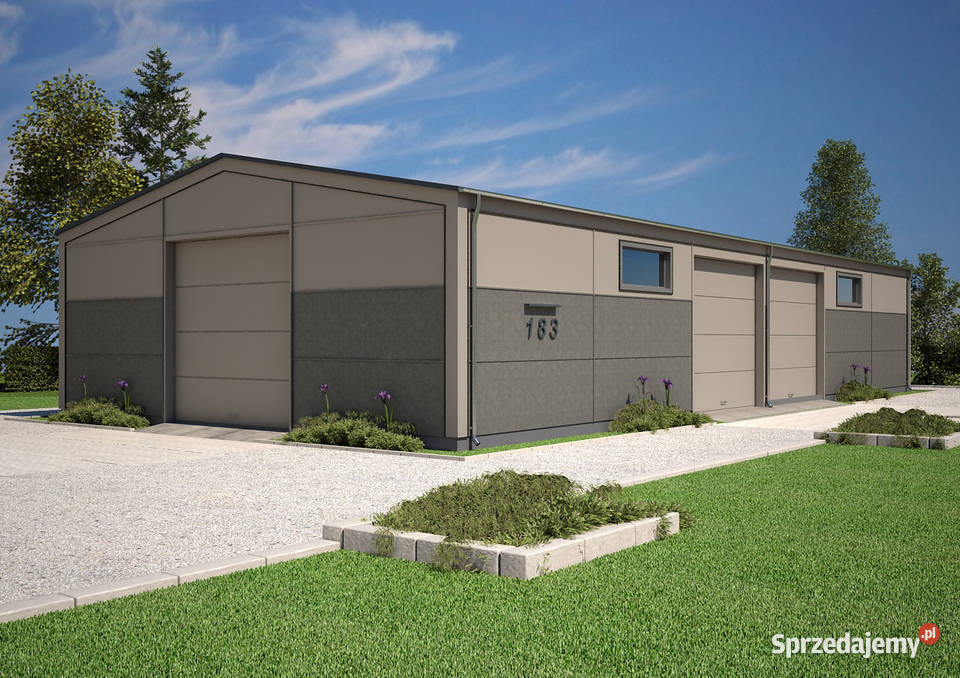

Budynek w konstrukcji stalowej, parterowy, niepodpiwniczony o wysokości składowania od 4.50m. Konstrukcję nośną hali stanowią ramy stalowe w rozstawie co około 5.00m. Konstrukcję hali zaprojektowano
o węzłach sztywnych i słupach zamocowanych w stopach fundamentowych przegubowo.
W ścianie szczytowej zaprojektowano 1 bramę wjazdową o wymiarach szer./wys. 4.5m/4.5m, w ścianie podłużnej zaprojektowano 1 bramę wjazdową o wymiarach szer./wys. 4.5m/4.3m
Hala może pełnić funkcję obiektu zamkniętego magazynowo-składowego, warsztatowego, hali uniwersalnej, hali produkcyjnej, wiaty stalowej, garażu na samochody ciężarowe, busy, wysokie maszyny rolnicze i innych
o podobnym przeznaczeniu.
Konstrukcja budynku: ramy stalowe
Słupy nośne: wykonane z dwuteownika równoległościennego (obudowa ścian - blacha trapezowa
lub płyta warstwowa)
Konstrukcja dachu: rygle dachowe z dwuteownika równoległościennego, płatwie stalowe
Dach pokryty: blachą trapezową lub płytą warstwową
Kąt nachylenia dachu: 11.31° ( 20%)
Rozstaw słupów nośnych i ram: ~5,00 m
Projekt dostosowany do: I, II, III strefy wiatrowej i śniegowej
Typ: projekty hal ramowych w konstrukcji stalowej, projekt hali magazynowej, projekt magazynu, budynek magazynowy, projekt hali stalowej, projekty gotowe hal, gotowe hale stalowe, wiaty stalowe, projekty budynków stalowych, projekty garaży na samochody ciężarowe
___________________________________________________________
Zawartość projektu zgodna z nowelizacją prawa budowlanego:
PROJEKT ARCHITEKTONICZNO-BUDOWLANY (3 EGZ.):
- projekt architektoniczny budowlany
PROJEKT TECHNICZNY (1 EGZ.):
Projekt budowlany - architektura
- opis techniczny
- elewacje

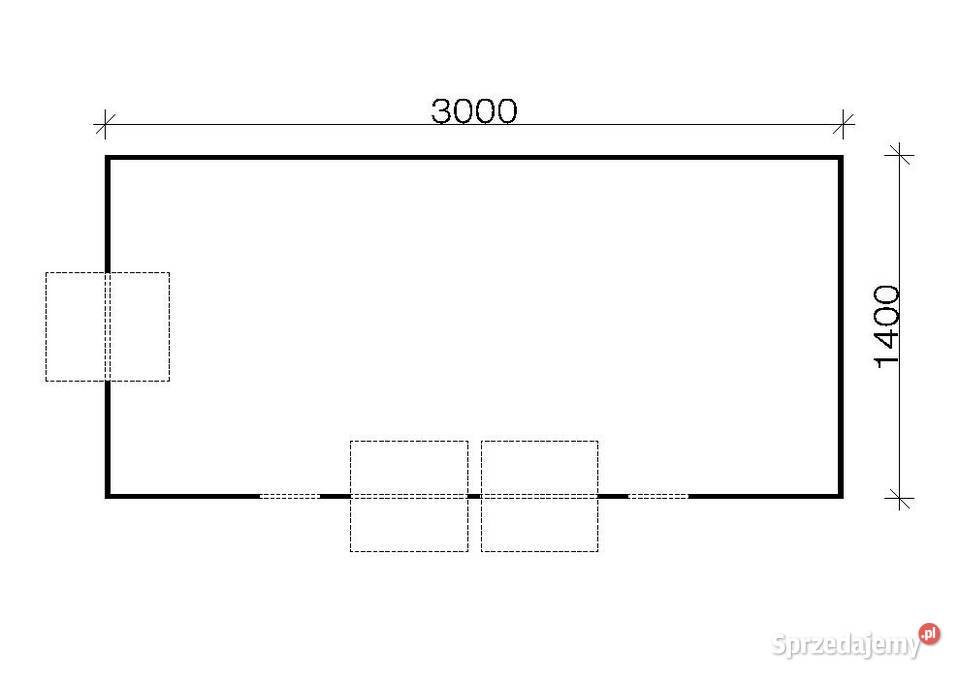

- rzut parteru
- rzut dachu

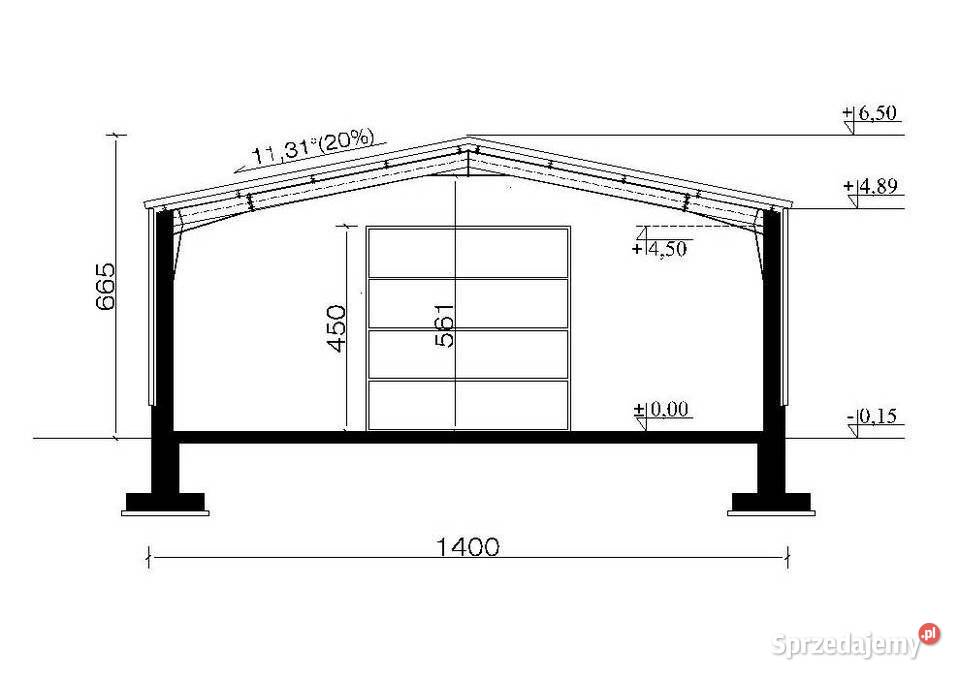

- przekroje
- zestawienie stolarki i ślusarki
Projekt budowlany - konstrukcja
- opis techniczny
- obliczenia
- rzut fundamentów, zbrojenie fundamentów
- zestawienie kotew montażowych
- ściana wjazdowa i tylna - schemat montażu konstrukcji
- ściany podłużne - schemat montażu konstrukcji
- rzut dachu - schemat montażu konstrukcji dachu
- rygle ściany wjazdowej i tylnej - detale + zestawienie materiałów
- rygle ścian podłużnych - detale + zestawienie materiałów
- słupy - detale + zestawienie materiałów
- rygle dachowe i płatwie - detale + zestawienie materiałów
- stężenia ścienne i dachowe + zestawienie materiałów
_________________________________________________________________________________________________________________
OFERUJEMY GOTOWE PROJEKTY HAL, WIAT, BIUROWCÓW O RÓŻNYCH ROZPIĘTOŚCIACH : 6,7,8,9,10,11,12,13,,14,15,16,17,18,19,20
WYKONUJEMY PROJEKTY O DOWOLNYM KĄCIE DACHU, WYSOKOŚCI, DŁUGOŚCI.
DOKUMENTACJA PROJEKTOWA JEST ZGODNA Z NOWELIZACJĄ PRAWA BUDOWLANEGO.
POSIADAMY W OFERCIE GOTOWE SYSTEMOWE HALE STALOWE OBUDOWANE PŁYTAMI WARSTWOWYMI / BLACHĄ TRAPEZOWĄ, HALE STALOWE Z WYPEŁNIENIEM MUROWANYM ORAZ TRADYCYJNE HALE MUROWANE
Odpowiemy na Państwa pytania i doradzimy rozwiązania. Zapytania prosimy kierować na maila bezpośrednio do naszej pracowni. Zaprojektujemy każdą halę, biurowiec, magazyn o dowolnych wymiarach dostosowany do lokalnych warunków zabudowy i strefy obciążenia śniegiem i wiatrem.
